При пробеге свыше 20 000 км на двигателе ВАЗ 2110 с 8-клапанной головкой может наблюдаться увеличение зазоров между клапанами и коромыслами, что приводит к металлическому стуку, снижению компрессии и повышенному расходу топлива. Регулировка клапанов позволяет восстановить правильную работу ГРМ без замены деталей и без обращения в автосервис.
Процедура требует минимального набора инструментов: щупы толщиной от 0,15 до 0,35 мм, ключ на 13, отвертку, вороток с головкой на 17 и специальное приспособление для утопления толкателей. Важно проводить работы на холодном двигателе, при температуре не выше +20°C, иначе замеры зазоров будут неточными.
Заводской допуск зазора для впускных клапанов составляет 0,20 мм, для выпускных – 0,35 мм. Любое отклонение даже на 0,05 мм влияет на работу двигателя. Поэтому перед началом необходимо проверить и записать текущие зазоры, а затем подобрать подходящие регулировочные шайбы.
Процесс требует внимательности и точности, так как неправильный подбор шайб может вызвать быстрый износ кулачков распредвала и посадочных мест клапанов. После завершения регулировки необходимо сделать повторную проверку всех зазоров и убедиться в отсутствии постороннего шума при запуске мотора.
Как определить необходимость регулировки клапанов на ВАЗ 2110
Первым признаком нарушения зазоров клапанов служит характерный металлический стук в верхней части двигателя, особенно заметный на холодном моторе. Этот звук возникает из-за увеличенного зазора между клапаном и коромыслом, что приводит к ударному открытию клапана.
Падение мощности и ухудшение динамики разгона указывают на недостаточный зазор, из-за чего клапан не успевает полностью закрыться. Это снижает компрессию в цилиндрах и вызывает нестабильную работу на холостом ходу.
Повышенный расход топлива и увеличение выбросов угарного газа возможны при слишком малом зазоре, особенно если клапан подгорает вследствие неплотного прилегания к седлу. В этом случае в выхлопе появляется характерный запах несгоревшего топлива.
Затруднённый запуск двигателя, особенно в холодную погоду, также может свидетельствовать о некорректных зазорах. Это связано с нарушением фаз газораспределения и ухудшением герметичности камер сгорания.
Для точного определения состояния клапанного механизма необходимо измерить зазоры щупом на холодном двигателе. Для впускных клапанов нормой является 0,20 мм, для выпускных – 0,35 мм. Любое отклонение требует регулировки, даже если двигатель работает относительно стабильно.
Подготовка инструментов и условий для работы с клапанами
Перед началом регулировки клапанов на ВАЗ 2110 необходимо тщательно подготовить рабочее место и собрать полный набор инструментов. От этого зависит точность настройки и предотвращение повреждений двигателя.
- Щупы толщиной от 0,15 до 0,50 мм – для измерения зазоров. Оптимально использовать набор с шагом 0,05 мм.
- Шестигранный ключ на 5 мм – используется для поворота распределительного вала при необходимости.
- Специальный ключ для регулировки толкателей или съёмник шайб (в зависимости от типа двигателя) – облегчает замену регулировочных шайб.
- Набор торцевых головок (8–17 мм) и вороток – для снятия клапанной крышки и других элементов.
- Микрометр или штангенциркуль – для точного измерения толщины регулировочных шайб при подборе.
- Пинцет или магнит – упрощает установку и извлечение шайб из посадочного места.
Условия для работы:
- Температура двигателя – не выше +20°C. Регулировка проводится только на полностью остывшем двигателе.
- Автомобиль должен быть установлен на ровной поверхности, с затянутым ручным тормозом.
- Освещение – направленное и достаточно яркое для контроля положения шайб и считывания маркировки.
- Чистота – рабочая зона и двигатель должны быть очищены от пыли и масла. Посторонние частицы могут попасть в механизм.
- Подготовленные контейнеры для разложенных шайб – маркируются по порядку цилиндров, чтобы не перепутать при сборке.
Соблюдение этих условий гарантирует точную настройку зазоров и исключает риск повреждения ГБЦ и клапанного механизма.
Разборка двигателя: доступ к клапанному механизму
Перед началом работ необходимо отключить аккумуляторную батарею, чтобы исключить короткие замыкания. Снимите пластиковую защиту двигателя и отсоедините впускной патрубок. Далее демонтируйте корпус воздушного фильтра с датчиком массового расхода воздуха.
Снимите декоративную крышку двигателя, если установлена. Ослабьте хомуты и снимите шланги вентиляции картера. Отсоедините разъёмы от датчиков, установленных на головке блока цилиндров – датчик фаз, датчик температуры охлаждающей жидкости, катушки зажигания.
Отвинтите и извлеките катушки зажигания, выкрутите свечи. Снимите клапанную крышку, предварительно открутив крепёжные болты по диагонали, начиная с центральной части, чтобы избежать деформации. Используйте головку на 10 мм с удлинителем. Удалите остатки герметика с плоскости прилегания крышки к ГБЦ.
Проверьте состояние прокладки клапанной крышки и при необходимости замените. Также осмотрите внутренности на наличие масляного налёта, подтёков или следов перегрева. Эти признаки могут указывать на проблемы, требующие внимания до регулировки клапанов.
Доступ к клапанному механизму обеспечен: видны распредвалы, коромысла и регулировочные шайбы. Убедитесь, что двигатель остыл до комнатной температуры перед началом последующих операций по регулировке зазоров.
Порядок регулировки тепловых зазоров клапанов
Перед началом работы двигатель должен быть полностью остужен до температуры окружающей среды – допустимое отклонение не более +20 °C. Для доступа к клапанному механизму необходимо снять крышку ГБЦ, предварительно отключив проводку и вентиляционные шланги.

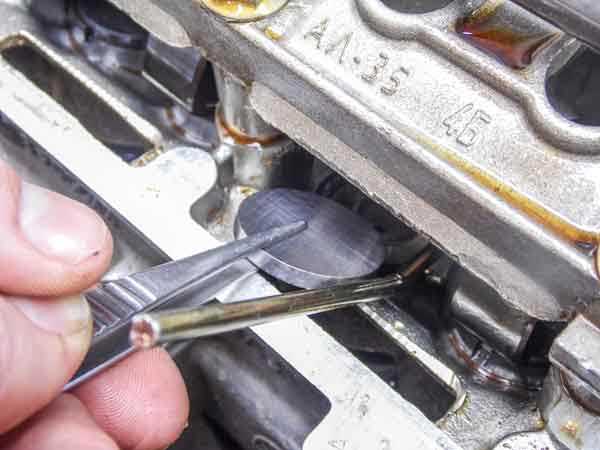

Регулировка выполняется при помощи щупа и набора регулировочных шайб. Заводское значение теплового зазора: для впускных клапанов – 0,20 мм, для выпускных – 0,35 мм. Отклонения даже на 0,05 мм приводят к неустойчивой работе двигателя и повышенному износу.

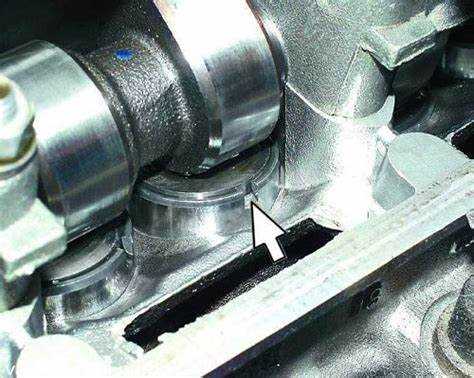

Проворачивайте коленчатый вал ключом за болт шкива по часовой стрелке до совпадения меток на распредвале и крышке ГБЦ. Это соответствует ВМТ первого цилиндра. Измерьте зазор между кулачком распредвала и толкателем щупом. Если зазор выходит за допустимые пределы, замените регулировочную шайбу.
Чтобы определить нужную толщину новой шайбы, используйте формулу: A = B + (C – D), где A – требуемая толщина новой шайбы, B – толщина установленной шайбы, C – фактический зазор, D – номинальный зазор. Толщину штатной шайбы измеряют микрометром, точность – до 0,01 мм.
После настройки первого цилиндра, проворачивайте коленвал на 180° по порядку работы 1-3-4-2. Проверяйте и регулируйте зазоры у остальных клапанов согласно положению распредвала. После завершения процедуры повторно прокрутите двигатель вручную на два оборота, и перепроверьте зазоры. При несовпадении – произведите коррекцию.
Проверка результата регулировки после сборки
После установки клапанной крышки и всех снятых ранее компонентов необходимо прокрутить коленвал вручную минимум на два полных оборота по часовой стрелке. Это исключает вероятность упирания клапана в поршень и позволяет убедиться в свободном ходе механизма.
Далее на холодном двигателе снова измеряются зазоры щупом. Для впускных клапанов допустимое значение – 0,20 мм, для выпускных – 0,35 мм. Щуп должен проходить с легким усилием. Если зазор изменился, регулировку повторяют.
Запуск двигателя осуществляется при полностью собранной системе ГРМ и подключённых разъёмах. На холостом ходу не должно быть металлического цока, характерного для чрезмерного зазора. Стабильные обороты (около 800–900 об/мин) и равномерная работа цилиндров подтверждают точность регулировки.
После прогрева двигателя до рабочей температуры (90–95 °C) необходимо прослушать его стетоскопом или длинной отвёрткой, прикладывая к корпусу ГБЦ над каждым цилиндром. Отсутствие выраженных шумов подтверждает корректное прилегание рычагов и толкателей.
На завершающем этапе рекомендуется провести тест-драйв с постепенным набором оборотов до 3000–3500 об/мин. Рывки, провалы или детонация свидетельствуют о нарушении фаз или зазоров – требуется повторная проверка установки распределительного вала и регулировки клапанов.
Частые ошибки при регулировке клапанов и как их избежать
Регулировка клапанов на ВАЗ 2110 требует точности и внимательности. Даже незначительные ошибки могут повлиять на работу двигателя и привести к дорогостоящим поломкам. Рассмотрим основные ошибки и способы их предотвращения.
- Неправильный выбор зазора клапанов – это одна из самых распространенных ошибок. Заводские параметры зазора для ВАЗ 2110 варьируются в зависимости от модели двигателя. Например, для стандартного двигателя 1.5 л зазор должен составлять 0,15 мм для впускных и 0,25 мм для выпускных клапанов. Использование неправильных зазоров приведет к перегреву или плохой компрессии.
- Регулировка клапанов при нерабочем двигателе – важный момент, о котором часто забывают. Важно, чтобы двигатель был холодным, так как с нагревом зазоры изменяются. Лучше всего проводить процедуру, когда двигатель остыл после ночной стоянки.
- Игнорирование износа тарелок и толкателей – износ этих деталей может привести к изменению работы клапанов. Если после регулировки зазоров двигатель не работает стабильно, необходимо проверить эти элементы. Иначе, даже после правильной настройки зазора, компрессия может остаться низкой.
- Неправильное вращение коленчатого вала – частая ошибка, возникающая из-за небрежности. Коленчатый вал должен вращаться в сторону, указанную производителем. Если вращать вал в другую сторону, это может повлиять на точность позиционирования поршней и клапанов, что приведет к неправильной регулировке.
- Использование неправильных инструментов – при регулировке зазоров следует использовать точные измерительные инструменты, такие как щупы. Применение неисправных или неподходящих инструментов может привести к неверному измерению и в итоге неправильной настройке клапанов.
Чтобы избежать этих ошибок, важно следовать пошаговой инструкции, использовать качественные инструменты и соблюдать все параметры, указанные в техническом руководстве для вашего автомобиля. Регулярная проверка состояния двигателя и своевременная корректировка клапанов помогут избежать проблем с двигателем в будущем.
Вопрос-ответ:
Как правильно отрегулировать клапаны на ВАЗ 2110 своими руками?
Регулировка клапанов на ВАЗ 2110 – это важный процесс, который помогает поддерживать двигатель в хорошем рабочем состоянии. Для этого нужно выполнить несколько шагов. Первым делом, необходимо снять крышку клапанов и очистить ее. Затем с помощью вращения коленчатого вала выставляется верхняя мертвая точка на первом цилиндре. После этого с помощью щупа измеряется зазор между клапаном и его коромыслом, после чего регулируется нужным образом с помощью регулировочных болтов.
Как часто нужно регулировать клапана на ВАЗ 2110?
Частота регулировки клапанов зависит от состояния двигателя и стиля эксплуатации автомобиля. Обычно рекомендуется проверять зазор клапанов каждые 30-40 тысяч километров пробега. Однако, если мотор работает с повышенным шумом или двигатель теряет мощность, стоит проверить зазоры клапанов раньше.
Какие инструменты понадобятся для регулировки клапанов на ВАЗ 2110?
Для регулировки клапанов на ВАЗ 2110 вам понадобятся следующие инструменты: набор щупов для измерения зазоров, ключи для регулировки болтов, отвертки для снятия крышки клапанов, а также моментный ключ для правильной затяжки гаек и болтов. Также важно иметь руководство по ремонту, чтобы правильно выставить зазоры.
Можно ли отрегулировать клапаны на ВАЗ 2110 без специального оборудования?
Регулировку клапанов можно выполнить и без дорогого специального оборудования, но без некоторых базовых инструментов не обойтись. Щупы для измерения зазоров и ключи для регулировки болтов – это минимальный набор, который необходим для работы. При отсутствии момента затяжки можно использовать обычный торцевой ключ с индикатором момента, но это затруднит точность регулировки.
Что делать, если после регулировки клапанов на ВАЗ 2110 двигатель все равно работает шумно?
Если после регулировки клапанов на ВАЗ 2110 двигатель продолжает работать с шумом, возможно, были допущены ошибки в регулировке зазоров или повреждены элементы ГРМ. Нужно снова проверить зазоры, убедившись, что они находятся в пределах нормы. Также стоит проверить состояние коромысел, втулок и других компонентов клапанной системы на наличие износа. Если шум не исчезает, возможно, проблема кроется в других частях двигателя.
