Как отрегулировать кулису на ваз 2110

Нарушение точности переключения передач на ВАЗ 2110 часто связано с неправильной регулировкой кулисы КПП. Симптомы включают люфт рычага, затруднённый выбор передач и шум при переключении. Зачастую проблема решается без замены узлов – достаточно точной настройки привода переключения.

Для начала необходимо обеспечить доступ к механизму – снимается кожух рычага и отсоединяются тяги. Наиболее уязвимое место – втулки кулисы и крепёжные соединения, склонные к износу. Даже небольшое смещение оси кулисы относительно механизма выбора передач может вызвать серьёзные отклонения в работе. Регулировка проводится с использованием штифта фиксации (можно использовать сверло Ø4 мм), устанавливаемого в технологическое отверстие кулисы для выравнивания положения.

Рекомендовано: выполнять настройку на ровной поверхности, с полностью прогретой коробкой передач. После фиксации кулисы необходимо ослабить болт фиксации тяги и вручную выставить нейтральное положение рычага строго вертикально. Далее болт затягивается с моментом около 20 Н·м. Проверка производится поочерёдным включением всех передач при выключенном двигателе и затем в движении.

Важно избегать перекосов в креплении и не перетягивать болты – это может привести к преждевременному износу или поломке пластиковой втулки. В случае сильного люфта целесообразно заменить тягу или втулку кулисы перед регулировкой.

Как определить, что требуется регулировка кулисы КПП на ВАЗ 2110

1. Затруднённое включение передач. При попытке включить первую или заднюю передачу требуется приложить больше усилия, чем обычно. Особенно это заметно при прогретом двигателе. Причина может крыться в смещении тяги или ослаблении болтов крепления кулисы.

2. Передачи «ищутся». Рычаг КПП перемещается свободно, но конкретное положение передач определить сложно. Это указывает на нарушенную геометрию кулисы, особенно при износе втулок или неправильной длине хода тяги.

3. Выбивание передач при движении. Включённая передача может самопроизвольно отключаться при разгоне или торможении двигателем. Это прямой сигнал к проверке и точной регулировке длины тяги переключения.

4. Скрежет при переключении. При нормальной работе синхронизаторов скрежет свидетельствует о том, что передача не попадает в зацеп должным образом. Часто причиной становится неправильное положение рычага относительно штока коробки.

5. Перекос рычага в нейтральном положении. Если в нейтральной позиции рычаг отклонён в сторону и не возвращается по центру, это указывает на смещение кулисы либо ослабление фиксатора пружинного механизма.

6. Резкое изменение поведения после ремонта. Если после замены сцепления, демпфера или любых работ с коробкой передач стало сложно управлять рычагом, велика вероятность, что кулиса сбилась и требует точной настройки.

Проверка всех вышеперечисленных признаков в совокупности поможет определить необходимость регулировки без демонтажа агрегатов. Важно устранять проблему сразу, чтобы избежать ускоренного износа элементов трансмиссии.

Подготовка инструментов и рабочей зоны для регулировки кулисы

Для точной и безопасной регулировки кулисы КПП на ВАЗ 2110 необходимо заранее подготовить комплект инструментов и организовать рабочее пространство. Ошибки на этом этапе могут привести к затруднённому переключению передач или преждевременному износу элементов трансмиссии.

Минимальный набор инструментов включает:

• Ключи на 13 и 17 – для откручивания и фиксации тяги кулисы и элементов крепления;
• Трещотка с головками – ускоряет работу в стеснённых условиях подкапотного пространства;
• Шестигранник на 5 мм – для корректировки механизма фиксации на некоторых модификациях;
• Отвёртка плоская – для снятия кожуха рычага и работы с защёлками;
• Съёмник или пассатижи – для демонтажа фиксаторов тяг и шарниров (если установлены);
• Смазка на силиконовой или графитовой основе – для обработки шарниров и подвижных соединений;
• Маркер – для нанесения контрольных меток на тяги перед началом регулировки.

Рабочая зона должна быть горизонтальной, с твёрдым покрытием. Лучше всего использовать смотровую яму или подъемник. При работе на земле – прочие условия должны исключать скольжение домкрата или стоек. Автомобиль обязательно устанавливается на ручник, передние колёса – на противооткатные упоры. Отключите зажигание, чтобы избежать случайного запуска двигателя при работе вблизи рычага КПП.

При наличии гаражного освещения рекомендуется использовать дополнительный переносной источник света – направленный свет позволяет быстрее выявить люфты и смещения механизма.

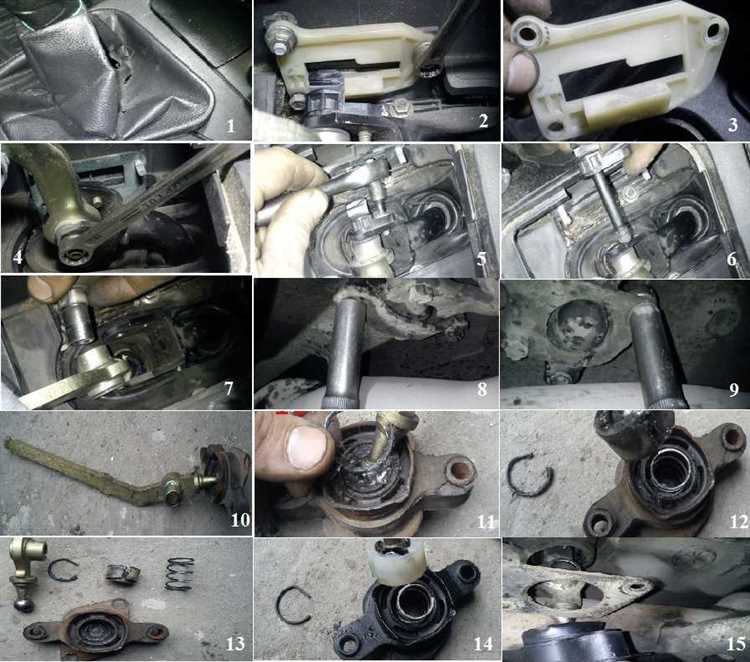

Разборка центрального тоннеля и доступ к кулисе КПП

Для корректной регулировки кулисы на ВАЗ 2110 необходимо обеспечить прямой доступ к её механизму, расположенному под центральным тоннелем. Последовательность действий:

1. Отключить аккумуляторную батарею во избежание коротких замыканий.
2. Снять декоративные накладки рычага КПП: выкрутить два винта с задней части и аккуратно поддеть фиксатор с передней стороны.
3. Открутить саморезы, фиксирующие центральный тоннель к полу кузова (обычно 4-6 штук: по бокам и в задней части). Использовать крестовую отвертку или торцевой ключ на 8 мм.
4. Отсоединить разъемы от кнопок (если есть подогрев сидений или другие элементы управления), запомнив их расположение для последующей сборки.
5. Аккуратно приподнять тоннель, отвести назад и вынуть из салона. При наличии шумоизоляции – аккуратно снять или отогнуть её.

После снятия тоннеля открывается доступ к тягам кулисы и узлам крепления. Осмотреть резиновые втулки, состояние шарниров и крепёж. При наличии износа или люфта – заменить до регулировки.

Фиксация рычага КПП в нейтральном положении

Для точной фиксации рычага кулисы в нейтральной позиции на ВАЗ 2110 необходимо обеспечить правильное положение тяги относительно оси включения передач. Отклонения вызывают трудности при выборе передачи и люфт рычага.

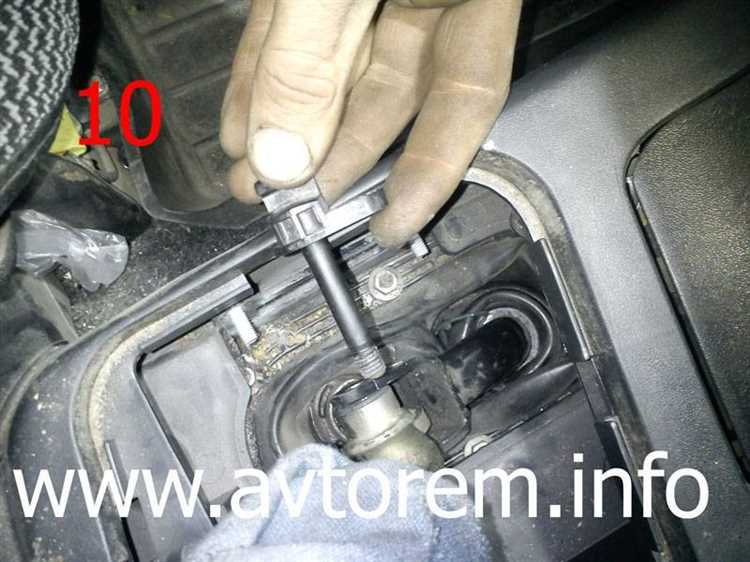

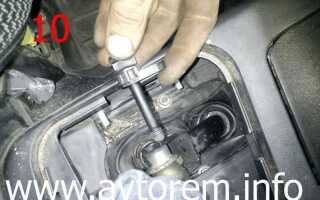

Сначала отсоедините пластиковую накладку тоннеля и обеспечьте доступ к механизму кулисы. Ослабьте болт фиксации тяги на штоке выбора передач. Убедитесь, что рычаг КПП стоит строго вертикально и свободно перемещается влево-вправо без усилия. Это указывает на нейтральное положение.

С помощью направляющей планки или отрезка жесткого металла (например, сверла 5 мм) зафиксируйте кулису относительно корпуса. Вставьте фиксатор в технологическое отверстие на механизме выбора – оно должно совпасть при правильной нейтрали. В это время помощник должен удерживать рычаг в вертикальной позиции.

Затяните болт крепления тяги, не допуская смещения рычага. Убедитесь, что после сборки ход рычага влево и вправо равномерный, а включение передач происходит без подклиниваний. Проверка проводится с заведённым двигателем и на заглушенном автомобиле – исключая возможные перекосы под нагрузкой.

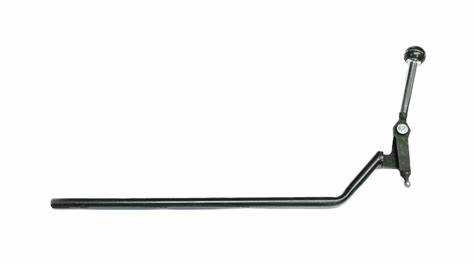

Регулировка длины тяги кулисы с помощью фиксирующего болта

Для точной настройки длины тяги кулисы на ВАЗ 2110 необходимо ослабить фиксирующий болт, расположенный на соединении кулисы с тягой. Болт удерживает положение регулировочной втулки, смещая которую, можно изменить длину тяги и тем самым положение рычага переключения передач в нейтральной зоне.

Перед началом регулировки зафиксируйте коробку передач в нейтральном положении и убедитесь, что рычаг не имеет люфта. Ослабьте болт ключом на 13, удерживая вторую сторону соединения ключом на 17. Плавно сдвигайте втулку, наблюдая за положением рычага в салоне. Цель – добиться строго вертикального положения рычага при включённой третьей передаче и его чёткого возврата в центральную зону.

После достижения нужного положения тяги затяните фиксирующий болт, удерживая тягу, чтобы исключить проворот. Проверка осуществляется переключением всех передач на заведённом двигателе – включение должно быть чётким, без заеданий. Особое внимание обратите на включение задней передачи – при неправильной длине тяги она будет включаться с усилием или не фиксироваться.

Проверка работы всех передач после регулировки

После завершения регулировки кулисы коробки передач на ВАЗ 2110 необходимо проверить корректность работы каждой передачи. Это позволяет убедиться, что настройки были выполнены правильно и коробка передач функционирует без сбоев.

Для начала включите нейтральное положение и аккуратно прокачайте рычаг из стороны в сторону, чтобы убедиться, что кулиса не заедает и свободно перемещается. Если движение рычага плавное и без усилий, можно переходить к проверке передач.

Переключите первую передачу. Двигатель должен начать движение плавно, без рывков и лишнего шума. Обратите внимание на звук при переключении: нормальный процесс должен происходить без заеданий или посторонних звуков.

Затем проверьте работу второй передачи. Переключение должно происходить легко, без усилий, и без излишнего трения в механизме. Если ощущается сопротивление или рывки, это может свидетельствовать о проблемах с регулировкой.

После этого переходите к третьей передаче. Для проверки выполните несколько переключений, начиная с нейтрали. Передача должна включаться быстро и без посторонних шумов. Задержки в переключении могут свидетельствовать о несоответствии положения кулисы.

Точно так же проверьте четвертую и пятую передачи. Убедитесь, что рычаг переключения не заедает в любом из положений и не требует дополнительного усилия для включения передачи. Также важно, чтобы при выключении передач не было сложностей с возвратом в нейтраль.

Для проверки задней передачи, важно обеспечить полную остановку автомобиля перед включением. Проверьте, не возникает ли трудностей при включении задней передачи, а также отсутствие странных звуков или сопротивления. Если при включении задней передачи слышен скрежет или передача не включается, возможно, потребуется дополнительная регулировка.

В завершение, сделайте несколько циклов переключения передач при движении на небольших скоростях, чтобы удостовериться в правильности работы в реальных условиях. Переключения должны быть плавными и быстрыми, без заеданий или неожиданных рывков.

Сборка салона после завершения регулировки кулисы

После завершения регулировки кулисы КПП на ВАЗ 2110 необходимо собрать салон, чтобы восстановить функциональность и внешний вид интерьера. Сначала убедитесь, что все компоненты, снятые во время работы, находятся в исправном состоянии и готовы к установке.

Начинайте с установки коробки, которая защищает механизмы переключения передач. Проверьте, чтобы она правильно фиксировалась на своем месте, не оставляя зазоров. Используйте оригинальные крепежи, которые обеспечат надежную фиксацию.

Затем установите консоль, которая крепится к центральной части кузова. Убедитесь, что все болты и винты правильно затянуты, чтобы предотвратить возможные скрипы и вибрации во время движения. Если консоль имеет элементы управления кондиционером или другими системами, проверьте их подключение и работоспособность.

После установки консоли можно приступать к монтажу центрального тоннеля. Он должен быть установлен так, чтобы все крепления совпали, а сам тоннель не болтался. Особое внимание уделите соединению проводки, если в процессе работы она была отсоединена.

Теперь можно устанавливать сиденья. Перед установкой проверьте их на наличие повреждений и корректность работы механизмов регулировки. Сиденья должны легко передвигаться, а также надежно фиксироваться в нужном положении.

Заключительный этап – это установка ковриков и обивки. Убедитесь, что все детали сидений, центральной консоли и тоннеля зафиксированы, а коврики лежат ровно, не создавая препятствий для работы педалей и рычага КПП.

После сборки салона обязательно проверьте, как работает коробка передач, убедитесь, что переключение происходит плавно и без задержек. Все детали должны быть правильно установлены и не мешать работе системы КПП.

Распространённые ошибки при регулировке и как их избежать

Регулировка кулисы КПП на ВАЗ 2110 требует точности, поскольку неправильная настройка может привести к трудностям при переключении передач или повреждению механизма. Рассмотрим ошибки, которые чаще всего встречаются при выполнении этой работы, и способы их избежать.

• Неправильное положение рычага переключения передач: Одной из распространённых ошибок является неправильная установка рычага в положении нейтраль. Это может вызвать трудности при переключении на другие передачи. Чтобы избежать этой ошибки, убедитесь, что рычаг находится в точном нейтральном положении перед началом регулировки.
• Игнорирование состояния тросов: Если тросы КПП изношены или повреждены, попытка их регулировки не приведет к желаемому результату. Перед началом работы обязательно проверяйте состояние тросов и, при необходимости, замените их. Не забывайте, что натяжение тросов должно быть оптимальным, а их износ – минимальным.
• Перетягивание регулировочных винтов: Часто возникает ошибка при слишком сильном затягивании регулировочных винтов. Это приводит к повышенному износу и затруднению переключения передач. Регулировочные винты должны быть затянуты строго в пределах нормы, указанной в руководстве по эксплуатации.
• Неучёт зазоров и люфтов: При регулировке важно учесть все зазоры и люфты в механизме. Пренебрежение этим может повлиять на точность переключения. Регулировку следует проводить постепенно, с периодической проверкой всех элементов системы.
• Неоправданные усилия при регулировке: Некоторые водители пытаются решить проблему сложного переключения чрезмерными усилиями при регулировке. Однако это может привести к повреждению самой кулисы или других элементов КПП. Лучше всего следовать инструкциям и действовать поэтапно, не прикладывая лишних усилий.
• Несоответствие установки рычага положению трансмиссии: Если рычаг настроен неправильно, он может не совпадать с положением коробки передач, что приведет к невозможности корректного включения передач. При регулировке важно точно соблюдать позиционирование рычага в соответствии с трансмиссией.

Чтобы избежать этих ошибок, важно внимательно следовать рекомендациям в инструкции, использовать только качественные инструменты и проводить регулировку с учётом всех деталей и состояния механизмов. Это обеспечит долгосрочную и надёжную работу вашей коробки передач.

Вопрос-ответ:

Как понять, что кулиса КПП на ВАЗ 2110 требует регулировки?

Если вы замечаете, что передачи переключаются туго или с усилием, или, наоборот, они не фиксируются на нужной передаче, это может быть сигналом о проблемах с регулировкой кулисы. Также, если рычаг КПП не возвращается в нейтральное положение после включения передачи или вы слышите посторонние звуки при переключении, это также может указывать на необходимость настройки кулисы.

Как правильно отрегулировать кулису КПП на ВАЗ 2110 своими руками?

Для регулировки кулисы нужно сначала поднять машину и обеспечить доступ к КПП. Затем ослабьте крепежные болты, фиксирующие кулису, и вручную установите рычаг в положение нейтраль. После этого на механизме регулировки КПП есть специальные болты, которые можно подкрутить, чтобы зафиксировать правильное положение кулисы. После завершения настройки не забудьте проверить работу коробки передач, чтобы убедиться в корректной настройке.

Какие инструменты понадобятся для регулировки кулисы КПП ВАЗ 2110?

Для регулировки кулисы КПП вам понадобятся несколько стандартных инструментов: гаечные ключи, отвертки, возможно, торцевые головки для снятия и установки болтов, а также домкрат для подъема автомобиля, чтобы получить доступ к коробке передач. Важно, чтобы инструменты были удобны и подходили для работы с мелкими деталями КПП.

Что делать, если после регулировки кулисы КПП ВАЗ 2110 проблема с переключением передач не исчезла?

Если после регулировки кулисы проблема не исчезла, стоит проверить другие возможные причины. Это может быть износ или повреждение тросиков переключения, неисправности в самом механизме коробки передач или проблемы с сцеплением. Также стоит проверить, не требуется ли дальнейшая настройка кулисы или проверка её креплений. В случае сомнений лучше обратиться к специалисту.

Какие признаки могут указывать на износ тросов переключения передач на ВАЗ 2110?

Износ тросов переключения может проявляться в слабом отклике рычага при переключении передач или в том, что рычаг перемещается с трудом. Иногда могут появляться посторонние звуки при переключении, или передачи могут не включаться до конца. Если вы заметили такие симптомы, возможно, потребуется заменить или отрегулировать тросы переключения.

Как провести регулировку кулисы КПП на ВАЗ 2110 своими руками?

Регулировка кулисы КПП на ВАЗ 2110 включает несколько этапов, которые можно выполнить самостоятельно при наличии определенных инструментов и знаний. Начните с ослабления креплений рычага и проверок положения кулисы. После этого регулировка осуществляется путем корректировки длины и положения тяги, что позволяет добиться точности переключения передач. Важно следить за тем, чтобы все элементы были установлены правильно, а хомуты крепко затянуты, чтобы избежать люфта в процессе эксплуатации. Такой процесс поможет улучшить работу коробки передач и устранить проблемы с переключением.
