Реле поворотов на ВАЗ 2101 представляет собой электромеханический элемент, управляющий прерыванием сигнала к указателям поворота. В оригинальной комплектации «копейки» оно размещается в подкапотном пространстве, с левой стороны от водителя, на перегородке моторного отсека. Найти его можно рядом с монтажным блоком и основным жгутом проводки.
Конструкция реле чаще всего цилиндрическая, с металлическим корпусом и тремя контактами. Типовой номер – РС57 или его модификации. Важно учитывать, что на некоторых поздних модификациях или при ремонтах возможна установка неродных реле, которые могут отличаться по креплению и электрическим характеристикам.
Для замены реле достаточно отключить клеммы и извлечь его из держателя. Рекомендуется проверять контактные группы на наличие окислов и следов перегрева. Подходящая замена – реле на 12 В с током не менее 8 А, с соответствующей распиновкой: контакт «+», «нагрузка» и «масса».
Если поворотники не работают или моргают нестабильно, это одна из первых точек диагностики. Отказ реле проявляется отсутствием характерных щелчков и неработающими лампами при включении поворота. Проверку можно провести мультиметром или временной заменой на заведомо исправный аналог.
Где именно находится реле поворотов в салоне ВАЗ 2101
Реле поворотов в ВАЗ 2101 размещено внутри салона, с левой стороны под панелью приборов. Оно установлено на металлическом кронштейне рядом с монтажным блоком, чуть выше педального узла. Доступ к нему можно получить, если наклониться под рулевую колонку и заглянуть за декоративную обшивку. Реле имеет форму небольшого цилиндра или прямоугольного блока и соединено с проводкой через стандартный трёхконтактный разъём.
Для демонтажа необходимо аккуратно отсоединить разъём, избегая рывков, и, при необходимости, снять реле с удерживающей скобы. Если реле не щёлкает при включении поворотника, стоит сначала проверить его целостность, а также наличие питания и исправность массы. Замену лучше проводить на аналогичную модель с соответствующими характеристиками, рекомендованными производителем.
Как распознать реле поворотов по внешнему виду
Реле поворотов на ВАЗ 2101 представляет собой компактный металлический или пластиковый прямоугольный корпус размером примерно 30×40 мм. Оно обычно имеет матовую или слегка глянцевую поверхность и маркировку с обозначением типа и номиналов.
На корпусе нанесены обозначения, такие как «РС950», «РС702» или «РС527» – эти маркировки указывают на принадлежность к системе управления указателями поворота. Также часто присутствуют штампы завода-изготовителя и дата выпуска.
Важная особенность – наличие характерного щелчка при встряхивании, вызванного работой встроенного электромагнита. Это отличает реле от других схожих по размеру компонентов.
Если реле снято, проверьте наличие металлической скобы или ушка для крепления на кузове – это типично для штатных реле ВАЗ 2101.
Разборка панели для доступа к реле поворотов
Для того чтобы добраться до реле поворотов на ВАЗ 2101, необходимо снять элементы панели, которые его скрывают. Процесс состоит из нескольких этапов. Важно соблюдать порядок действий, чтобы избежать повреждений внутренних компонентов.
Первым шагом является снятие верхней части панели, включая дефлекторы обогрева. Для этого нужно аккуратно поддеть их с помощью плоской отвертки, чтобы не повредить пластиковые элементы. После этого откручиваются два самореза, крепящие верхнюю панель к кузову.
Далее следует снять центральную часть панели с передней части автомобиля. Откручиваются болты, которые крепят панель внизу и по бокам. Важно учитывать, что некоторые болты могут быть скрыты под декоративными крышками или обивкой, которые нужно снять перед откручиванием.
После этого можно аккуратно отсоединить центральную консоль от остальных частей панели, снимая все защелки. Особое внимание нужно уделить проводам, которые могут быть подключены к переключателю света или другим устройствам. Все провода должны быть отсоединены до того, как панель будет полностью снята.
После снятия центральной панели откроется доступ к реле поворотов, которое расположено внизу под панелью. Для демонтажа реле нужно открутить два винта, которые фиксируют его в корпусе. Затем отсоедините проводку реле, запоминая порядок подключения для правильной сборки.
По завершении всех манипуляций с реле, соберите панель в обратном порядке, тщательно проверяя, что все элементы закреплены надежно. Не забывайте также проверить работу реле перед окончательной сборкой.

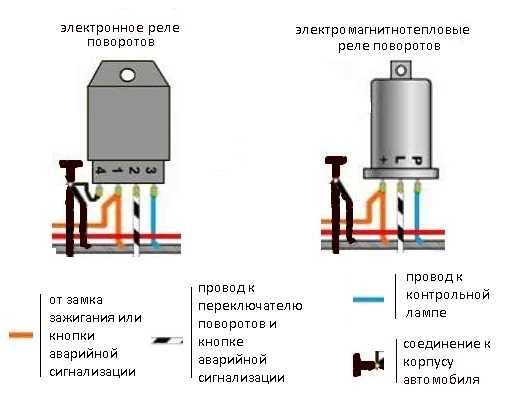

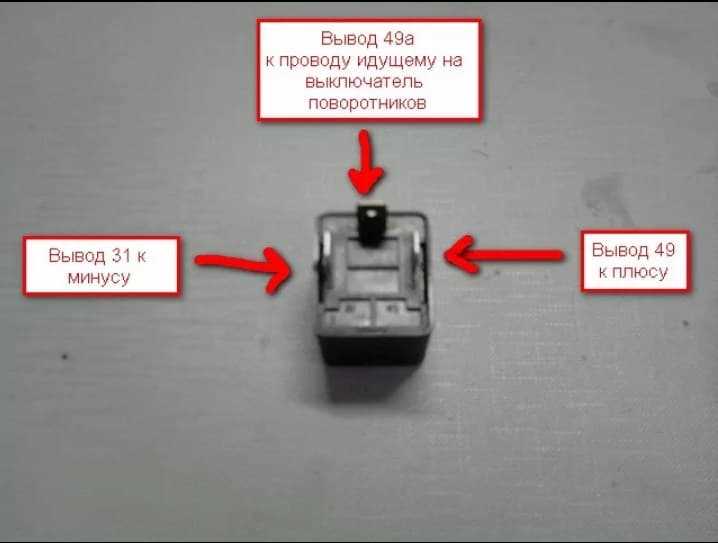

Какие провода подключаются к реле поворотов
При подключении реле поворотов на ВАЗ 2101 важно соблюдать правильную последовательность соединений для корректной работы системы. Реле поворотов управляет миганием указателей поворота и блокирует их при включении зажигания. Вот список проводов, которые необходимо подключить к реле:
- Провод от источника питания (плюс, 12 В) – подключается к клемме 49 (клемма питания). Это основной провод, который обеспечивает питание реле поворотов.
- Провод от переключателя поворотов – подключается к клемме 49а. Этот провод передает сигнал от рычага поворотов, который активирует реле.
- Провод для управления индикаторами (поворотниками) – подключается к клемме 31 (общий провод). Этот провод соединяет реле с обоими индикаторами (правый и левый поворот), чтобы они включались при активации реле.
- Заземление – подключается к клемме 31. Заземление необходимо для нормальной работы всех электрических систем автомобиля.
- Провод от аккумулятора – соединяется с клеммой 30. Этот провод обеспечивает подачу питания на саму схему реле поворотов, а также на другие элементы системы.
Важно, чтобы все соединения были надежно закреплены и защищены от коротких замыканий. Качество подключения проводов напрямую влияет на стабильность работы системы поворотов, что обеспечивает безопасность движения.
Как проверить исправность реле поворотов на месте
Следующий метод – проверка работы сигналов поворота с помощью мультиметра. Для этого включите зажигание и установите мультиметр в режим проверки напряжения. Измерьте напряжение на контактах реле при включении поворота. Напряжение должно изменяться при включении левого и правого поворота. Если напряжение на выходе реле не изменяется, это указывает на неисправность устройства.
Можно также выполнить проверку с помощью звука работы реле. При включении поворота реле должно щелкать через равные промежутки времени. Если щелчков нет или они нерегулярны, возможно, реле неисправно и нуждается в замене.
Если после этих тестов реле продолжает работать некорректно, это может указывать на его поломку. В таком случае рекомендуется заменить устройство или обратиться к специалисту для более глубокой диагностики.
Различия в расположении реле у ранних и поздних выпусков
На ВАЗ 2101, в зависимости от года выпуска, реле поворотов может располагаться в разных местах. Это изменение произошло из-за обновлений в конструкции и улучшений эргономики салона. У ранних моделей (до 1975 года) реле находилось в моторном отсеке, в районе правой части крыла, на монтажной панели. Место установки реле было достаточно открытым, что облегчало доступ к устройству для замены и диагностики.
Поздние выпуски ВАЗ 2101, начиная с 1976 года, получили изменения в расположении реле. Оно было перемещено в салон автомобиля, под приборную панель, с левой стороны от рулевой колонки, рядом с блоком предохранителей. Это изменение улучшило защиту реле от внешних воздействий, таких как влага и пыль, и упростило монтаж электрической проводки. Реле теперь было легче подключать при сборке автомобиля на заводе.
Одним из важных отличий является также способ крепления реле. На ранних моделях реле часто фиксировалось с помощью металлической скобы или просто с помощью болта, в то время как поздние версии уже использовали пластиковые кронштейны для надежной и быстрой установки компонента.
Влияние изменений на эксплуатацию также очевидно. Реле, расположенное в моторном отсеке, подвергалось большему воздействию высоких температур, что снижало его долговечность. Перемещение в салон позволило продлить срок службы устройства и снизить вероятность его выхода из строя из-за перегрева или загрязнения.
Что делать, если реле отсутствует на штатном месте
Если реле поворотов на ВАЗ 2101 отсутствует на штатном месте, первым шагом необходимо проверить, не было ли оно удалено или заменено на альтернативное устройство. Важно знать, что реле обычно устанавливается в районе приборной панели или рядом с блоком предохранителей. Если его нет, нужно определиться с причиной: возможно, оно неисправно, или производилась модернизация системы.
Для начала, убедитесь, что проводка и разъемы не повреждены. Если реле должно находиться в определенном месте, но его там нет, вероятно, оно было заменено или перемещено. Найдите маркировку на проводах, которая указывает на подключение реле. В случае если реле было удалено, стоит приобрести новое устройство с характеристиками, соответствующими требованиям автомобиля.
Замена реле: При отсутствии штатного реле поворотов, можно установить аналогичное реле, которое имеет схожие параметры по току и напряжению. Обратите внимание на тип реле: оно должно быть рассчитано на работу с системой сигнализации и электрической нагрузкой автомобиля. Установить реле можно в том же месте, где оно должно было быть, или в любом удобном месте, обеспечив надежное соединение с проводкой.
Проверьте работу системы: После установки нового реле поворотов важно проверить его работу. Включите поворотники и убедитесь, что они работают корректно: сигнал моргает с нужной частотой, и индикаторы на приборной панели светятся согласно положениям поворотников. Если система работает неправильно, проверьте правильность подключения и исправность реле.
Дополнительные рекомендации: Важно помнить, что нестандартная замена реле или подключение устройства может повлиять на работу других элементов системы электрики. Если у вас нет опыта в электрике автомобилей, лучше доверить установку специалисту. Тщательно проверьте проводку на наличие коротких замыканий или повреждений.
Замена реле поворотов без ошибок подключения
При замене реле поворотов на ВАЗ 2101 важно соблюдать точность при подключении, чтобы избежать возможных ошибок, которые могут привести к неправильной работе системы сигнализации. Рассмотрим основные шаги для правильной замены и подключения реле поворотов.
1. Перед началом работ обязательно отсоедините отрицательную клемму аккумулятора, чтобы исключить короткое замыкание и защитить электросистему автомобиля.
2. Реле поворотов ВАЗ 2101 расположено в блоке предохранителей. Для доступа к нему нужно снять крышку блока и найти реле, которое обычно имеет маркировку на корпусе или схеме блока предохранителей.
3. Определите правильное положение реле. На большинстве моделей ВАЗ 2101 реле имеет два контакта: один для питания, второй – для сигнала. Если схема подключения указана на крышке блока, следуйте ей. В случае её отсутствия, используйте схему подключения, которая обычно прилагается к новому реле.
4. Внимательно подключите провода, следя за правильной полярностью. На старых реле полярность не играет роль, но на новых моделях может быть предусмотрена защита от неправильного подключения. Перед тем как вставить реле в гнездо, убедитесь, что контакты чистые и не окислены.
5. После установки реле, проверьте его работу. Включите повороты и убедитесь, что система сигнализации работает корректно. Обратите внимание на частоту мигания поворотников – если она отличается от нормы, возможно, есть ошибка в подключении.
6. Если сигнальная лампочка горит слишком ярко или мигает слишком часто, проверьте соединения проводов. В некоторых случаях это может быть связано с несоответствием мощности реле и используемых лампочек.
7. После проверки работы реле, аккуратно закрепите блок предохранителей и повторно подключите аккумулятор. После этого проведите финальную проверку всех функций автомобиля.
Правильная установка и подключение реле поворотов обеспечат его бесперебойную работу и надежную сигнализацию на протяжении долгого времени.
Вопрос-ответ:
Где находится реле поворотов на ВАЗ 2101?
Реле поворотов на ВАЗ 2101 расположено в салоне автомобиля, под панелью приборов, рядом с реле стартера и реле света. Его можно найти слева от рулевой колонки, в районе ног водителя, на крепежной пластине, которая фиксирует различные реле и предохранители.
Как узнать, что реле поворотов на ВАЗ 2101 вышло из строя?
Признаками неисправности реле поворотов могут быть: неработающие поворотники, мигалки, которые не отключаются или не включаются, а также отсутствие сигнала индикатора на приборной панели. Иногда слышен только тихий щелчок, но не происходит активация сигнальной лампочки. В таком случае следует проверить реле на целостность.
Как заменить реле поворотов на ВАЗ 2101?
Чтобы заменить реле поворотов на ВАЗ 2101, нужно сначала снять старое реле, для чего откручиваются крепежные винты. Затем отщёлкиваются электрические контакты и реле снимается. На его место устанавливается новое реле, подключаются контакты, и реле фиксируется на прежнее место. После установки необходимо проверить работу поворотников, чтобы убедиться, что новое реле функционирует правильно.
Какие признаки того, что реле поворотов на ВАЗ 2101 нужно заменить?
Основные признаки необходимости замены реле поворотов — это постоянное мигание индикатора на приборной панели без включения поворотников, отсутствие мигания при включении поворота, а также странные звуки от реле, такие как тихие щелчки без работы поворотников. Иногда неисправное реле может привести к перегреву электрических цепей или выгоранию предохранителей.
Можно ли починить реле поворотов на ВАЗ 2101, если оно не работает?
В некоторых случаях можно починить реле поворотов, если оно неисправно, но это зависит от причины поломки. Например, если проблема заключается в окислении контактов или повреждении проводки, достаточно очистить или заменить детали. Однако, если внутри реле произошел серьезный выход из строя, например, из-за перегрева или короткого замыкания, лучше всего заменить его на новое, так как ремонт может быть неэффективным или ненадежным.
Где расположено реле поворотов на ВАЗ 2101?
Реле поворотов на ВАЗ 2101 находится под приборной панелью, в районе водителя. Точное место расположения — это пространство за панели, рядом с рычагом управления отоплением и вентиляцией. Иногда для удобства доступа оно устанавливается в специальный кронштейн или крепление. Чтобы добраться до реле, нужно снять часть облицовки или пластиковую накладку в салоне, где оно закреплено.
