Реле вентилятора охлаждения на ВАЗ 2114 выполняет ключевую функцию – включает электровентилятор радиатора при достижении двигателем заданной температуры. Без его корректной работы возможен перегрев мотора и дорогостоящий ремонт. Определение точного местоположения реле существенно ускоряет диагностику и замену в случае неисправности.
На ВАЗ 2114 реле вентилятора расположено в монтажном блоке под капотом. Этот блок находится с левой стороны моторного отсека, рядом с аккумуляторной батареей. Реле вентилятора – это один из стандартных прямоугольных элементов в ряду других реле и предохранителей. Заводская маркировка блока может отличаться в зависимости от года выпуска, но чаще всего реле имеет обозначение К10 или К12.
Для точной идентификации рекомендуется снять крышку монтажного блока и изучить схему, нанесённую на внутреннюю сторону крышки. Если схема отсутствует, определить нужное реле можно по проводам: к нему подходят провода от датчика температуры охлаждающей жидкости и от вентилятора радиатора. В большинстве случаев это реле имеет серый или чёрный пластиковый корпус стандартного размера.
Важно: при проверке реле убедитесь в наличии питания на управляющем контакте и на выходе при срабатывании. Неисправность может быть вызвана не самим реле, а нарушением контактов или обрывом в цепи питания. Используйте мультиметр или контрольную лампу для диагностики.

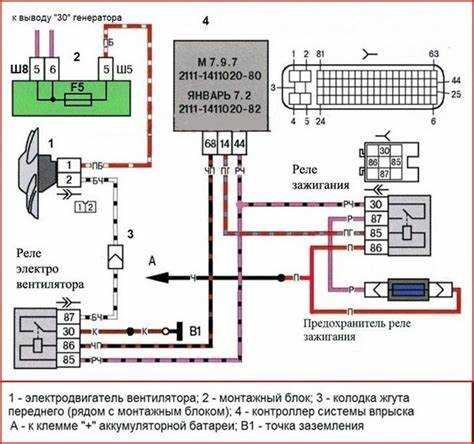

Реле вентилятора охлаждения на ВАЗ 2114: где находится
Реле вентилятора охлаждения на ВАЗ 2114 расположено в монтажном блоке, который находится под капотом автомобиля с левой стороны, рядом с аккумуляторной батареей. Конкретное место – внутри черного пластикового кожуха с крышкой, на которой нанесена схема расположения предохранителей и реле.
- Монтажный блок: расположен возле левого крыла, ближе к стойке амортизатора.
- Тип реле: обычно используется стандартное 4-контактное реле с маркировкой 90.3747.
- Цвет реле: чаще всего серый или черный, в зависимости от года выпуска автомобиля и комплектации.
- Номер гнезда: реле вентилятора обычно установлено в гнездо под номером К10 (уточняется по схеме на крышке блока).
Для проверки реле достаточно извлечь его из гнезда и временно заменить на заведомо исправное. При отсутствии включения вентилятора при перегреве ДВС стоит обратить внимание также на датчик температуры и проводку от ЭБУ к реле. Если реле щелкает, но вентилятор не запускается – проверьте силовые контакты и предохранитель F7 (30А).

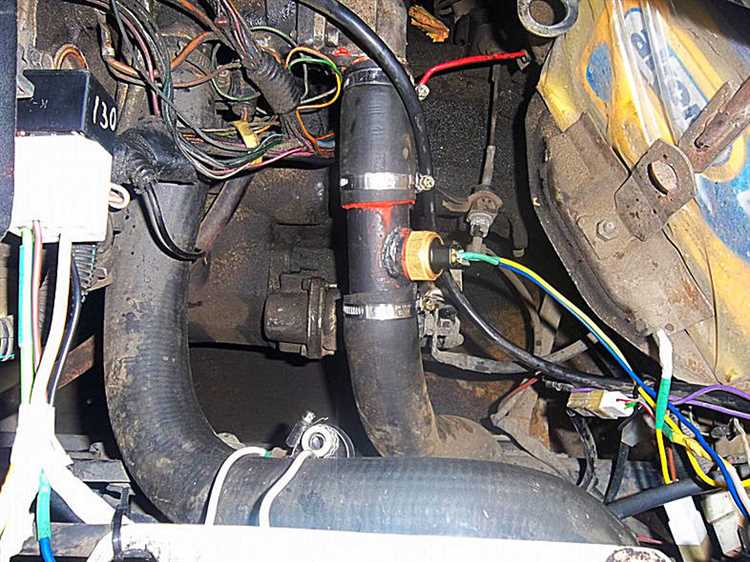

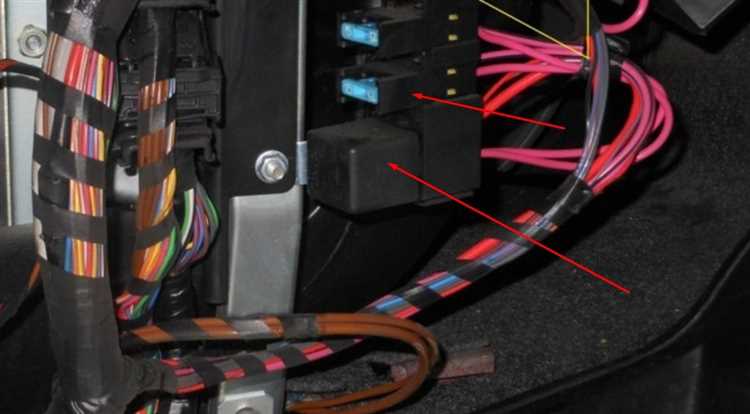

Точное расположение реле вентилятора охлаждения в блоке предохранителей
На ВАЗ 2114 реле вентилятора охлаждения установлено в монтажном блоке, расположенном под капотом с левой стороны моторного отсека, рядом с аккумулятором. Открыв пластиковую крышку блока, найдите реле, обозначенное маркировкой К10 – именно оно отвечает за включение вентилятора радиатора.
Реле К10 размещается в верхнем ряду реле, вторым или третьим по счёту слева направо (в зависимости от года выпуска автомобиля и модификации монтажного блока). Оно стандартного черного цвета, прямоугольной формы. На корпусе реле может присутствовать обозначение 113.3747 или аналогичный номер, указывающий на тип и номинальные характеристики.

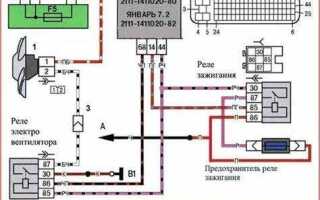

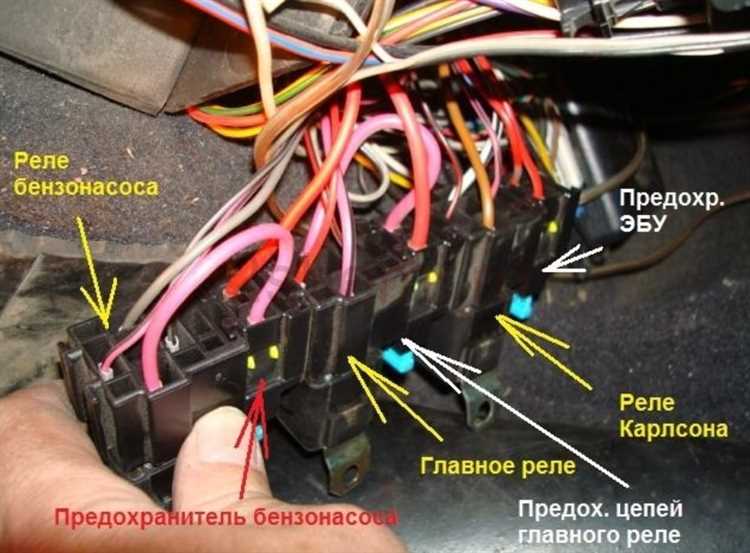

Как визуально определить реле вентилятора среди других реле
На ВАЗ 2114 реле вентилятора охлаждения расположено в монтажном блоке под капотом, рядом с аккумулятором. Оно обычно находится в ряду из нескольких реле, внешне похожих друг на друга. Чтобы отличить его, необходимо обратить внимание на маркировку и особенности корпуса.
Реле вентилятора чаще всего обозначается как К10 или К4 в зависимости от года выпуска автомобиля и конфигурации блока предохранителей. На корпусе реле может присутствовать соответствующий индекс. Если маркировка отсутствует, следует использовать схемы, нанесённые на крышку монтажного блока.
Типовое реле вентилятора – четырёхконтактное, черного или серого цвета, с номерами контактов 85, 86, 30 и 87. Оно имеет характерный щелчок при включении вентилятора. Его можно определить по проводу, идущему к датчику температуры на радиаторе или термостате, а также по проводу, направляющемуся к мотору вентилятора.
Для точного определения рекомендуется вынуть реле и включить зажигание: вентилятор не должен запускаться. Затем вставить обратно и снова включить зажигание – при достижении рабочей температуры должен быть слышен щелчок реле и запуск вентилятора. Это подтверждает его назначение.
Использование мультиметра помогает убедиться: при включённом вентиляторе на выходном контакте реле должно появляться напряжение 12 В, идущие на мотор вентилятора. Это позволяет исключить путаницу с другими реле, например, бензонасоса или обогрева заднего стекла.
Варианты исполнения блока реле на разных модификациях ВАЗ 2114
Конструкция блока реле в ВАЗ 2114 зависит от года выпуска и комплектации. Наиболее существенные отличия касаются размещения реле вентилятора охлаждения и состава монтажного блока.
- До 2007 года: в ранних модификациях устанавливался классический монтажный блок типа 2114-3722010. Реле вентилятора размещалось внутри блока, рядом с предохранителем F7. Такой блок имел съёмную крышку с внутренней схемой и стандартный набор реле, включая реле зажигания, ближнего света и вентилятора.
- С 2007 по 2010 год: на автомобилях применялся модернизированный блок типа 2114-3722010-08. В нём реле вентилятора было вынесено за пределы блока под капотом, ближе к левому лонжерону. Такое решение улучшало доступ к элементу и упрощало замену. Реле имело маркировку 90.3747 и подключалось через стандартную колодку.
- После 2010 года (люксовые версии): в комплектациях с климатической установкой реле вентилятора могли быть установлены в моторном отсеке рядом с радиатором. В этих случаях использовалась двухскоростная схема с двумя реле: одно для первой скорости вентилятора, другое – для второй. Элементы располагались в отдельной защитной коробке рядом с вентилятором, что позволяло быстро менять их без доступа к монтажному блоку.
При диагностике неисправностей необходимо учитывать модификацию автомобиля и фактическое расположение реле. Универсального места установки не существует – всегда проверяйте по VIN-коду или маркировке монтажного блока.
Как добраться до реле вентилятора без демонтажа лишних элементов
На ВАЗ 2114 реле вентилятора охлаждения находится в монтажном блоке под капотом, с левой стороны от аккумулятора, ближе к стойке лобового стекла. Доступ возможен без снятия дополнительных деталей, при условии, что аккумулятор установлен корректно и провода не мешают работе.
Открой капот и зафиксируй его. Найди черную пластиковую крышку монтажного блока. Чтобы получить доступ к реле, достаточно снять эту крышку, потянув за фиксатор с передней стороны. Используй плоскую отвертку для поддевания, если крышка сидит плотно.
Реле вентилятора маркируется как К10. Оно расположено в правом ряду реле, второе снизу, при взгляде со стороны двигателя. Для проверки или замены не требуется отключать клеммы аккумулятора, если соблюдаются меры безопасности: ключ зажигания в положении «Отключено», вентиляция выключена.
При демонтаже реле используй пинцет или пассатижи с тонкими губками, чтобы не повредить соседние элементы. Убедись в плотности посадки нового реле, перед повторной установкой крышки.
Проверка работоспособности реле вентилятора охлаждения
Для диагностики реле вентилятора охлаждения на ВАЗ 2114 необходимо подготовить мультиметр, источник питания 12 В и доступ к монтажному блоку под капотом. Реле расположено в монтажном блоке возле аккумулятора, маркируется как К10 (в зависимости от года выпуска возможны отличия, уточнить по схеме автомобиля).
Снимите реле с посадочного гнезда. На корпусе реле указаны контакты: 85 и 86 – управляющая обмотка, 30 – вход питания, 87 – выход на вентилятор. Подключите мультиметр в режим прозвонки или измерения сопротивления.
Подайте 12 В на контакты 85 и 86: «+» на 85, «-» на 86. Должен быть слышен щелчок – это означает, что якорь втягивается. При этом проверьте наличие замыкания между контактами 30 и 87 – мультиметр должен показать нулевое сопротивление. Отсутствие щелчка или замыкания указывает на неисправность реле.
Если щелчок есть, но на контактах 30 и 87 нет замыкания, реле не коммутирует нагрузку – вероятен износ или подгорание контактов. В этом случае реле подлежит замене.
Дополнительно проверьте напряжение на гнезде реле при включенном зажигании и при достижении рабочей температуры двигателя. Если на управляющих контактах отсутствует питание, возможно, неисправен датчик температуры, ЭБУ или проводка.
Чем заменить неисправное реле вентилятора и какие параметры учитывать
При замене реле вентилятора охлаждения на ВАЗ 2114 необходимо подбирать компонент, соответствующий заводским характеристикам. Оригинальное реле имеет номинал 30/40 А и рассчитано на работу с 12-вольтовой системой. Подходящая замена – реле с аналогичными параметрами, например, модели с маркировкой 90.3747 или аналог Bosch 0 332 019 150.
Также важно учитывать температурную устойчивость корпуса и надёжность контактной группы. Для повышения надёжности допускается установка герметичных автомобильных реле с пыле- и влагозащитой по стандарту IP54 и выше.
Не рекомендуется использовать реле с заниженным током коммутации или без защиты от искрения – они быстро выходят из строя. Также стоит избегать китайских безымянных изделий с нестабильными характеристиками. Лучше выбирать продукцию проверенных брендов: Hella, Bosch, Автоэлектроника или аналогичных по качеству.
После замены необходимо проверить работу вентилятора при достижении рабочей температуры двигателя, а также убедиться в отсутствии перегрева корпуса нового реле при длительной работе.
Вопрос-ответ:
Где конкретно находится реле вентилятора охлаждения на ВАЗ 2114 с инжекторным двигателем?
На ВАЗ 2114 с инжекторным двигателем реле вентилятора охлаждения размещено в монтажном блоке под капотом автомобиля. Этот блок находится с левой стороны в моторном отсеке, ближе к аккумулятору. Чтобы найти нужное реле, откройте крышку блока предохранителей и найдите схему на внутренней стороне — там указано расположение каждого реле. Реле вентилятора обычно обозначено как К10 или К111, в зависимости от модификации.
Можно ли перепутать реле вентилятора с другими реле в монтажном блоке на ВАЗ 2114?
Да, такая вероятность существует, особенно если стерта маркировка на крышке или отсутствует схема блока. Реле вентилятора по размеру и форме может быть похоже на другие, например, на реле бензонасоса или ближнего света. Чтобы не ошибиться, рекомендуется использовать схему из руководства по эксплуатации конкретной модификации автомобиля или воспользоваться мультиметром для проверки работы реле при включении вентилятора.
Как понять, что именно реле вентилятора вышло из строя на ВАЗ 2114?
Один из признаков — вентилятор охлаждения перестает включаться при нагреве двигателя, несмотря на то, что датчик температуры и сам вентилятор исправны. Также возможен обратный симптом: вентилятор начинает работать постоянно, даже при холодном моторе. Чтобы точно определить неисправность реле, его можно заменить на заведомо рабочее с аналогичными параметрами. Еще один способ — подключить тестер и проверить наличие напряжения на управляющих выводах при нагреве двигателя.
Можно ли временно обойтись без реле вентилятора, если оно неисправно?

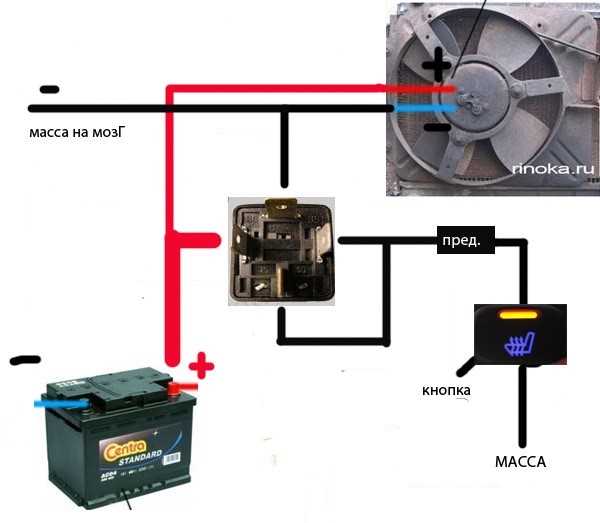

В экстренной ситуации можно временно подключить вентилятор напрямую к аккумулятору через кнопку или перемычку. Однако это лишь временная мера: вентилятор будет работать постоянно, и вы не сможете контролировать его включение и выключение автоматически. Такое подключение допустимо только для того, чтобы доехать до сервиса или места ремонта. Постоянная эксплуатация без реле может привести к износу вентилятора или перегрузке электропроводки.
Нужно ли снимать какие-то детали, чтобы добраться до реле вентилятора на ВАЗ 2114?
В большинстве случаев — нет. Монтажный блок с реле и предохранителями находится в открытом доступе под капотом, рядом с аккумуляторной батареей. Достаточно открыть защелки крышки и заглянуть внутрь. Однако в некоторых случаях, например при окислении контактов или необходимости полной замены проводки, может потребоваться частичная разборка или демонтаж монтажного блока для удобства работы.
Где находится реле вентилятора охлаждения на ВАЗ 2114?
Реле вентилятора охлаждения на ВАЗ 2114 обычно располагается в блоке реле и предохранителей, который находится в подкапотном пространстве, возле правой стойки. Этот блок можно найти рядом с аккумулятором. Реле подключается к электросистеме автомобиля, и именно оно управляет работой вентилятора охлаждения двигателя, включая его при повышении температуры. Важно убедиться, что реле не повреждено, чтобы избежать перегрева двигателя.
Как найти и заменить реле вентилятора охлаждения на ВАЗ 2114?
Для того чтобы заменить реле вентилятора охлаждения на ВАЗ 2114, нужно выполнить несколько шагов. Сначала необходимо найти блок реле и предохранителей в подкапотном пространстве, рядом с аккумулятором. После этого откройте крышку блока и найдите реле, которое отвечает за вентилятор охлаждения (оно обычно помечено схемой или буквой «В» на блоке). Чтобы извлечь реле, аккуратно вытяните его из гнезда. После этого установите новое реле в соответствующий разъем, убедившись, что оно надежно зафиксировано. Прежде чем приступать к замене, рекомендуется отсоединить аккумулятор, чтобы избежать короткого замыкания или повреждения электрической системы.
