Рулевая система ВАЗ 2109 включает в себя несколько важных элементов, один из которых – рулевой наконечник. Он отвечает за соединение рулевой тяги с колесной ступицей, обеспечивая плавное и точное управление автомобилем. Если вы заметили люфт в руле, скрежет или изменение поведения машины на дороге, вероятно, пришел момент заменить рулевой наконечник.
Для замены наконечника вам понадобятся несколько инструментов: домкрат, баллонный ключ, ключи на 19 и 21, съемник рулевых наконечников и новенький наконечник. Работа не займет много времени, но важно соблюдать последовательность действий и учитывать нюансы, чтобы избежать ошибок.
Шаг 1: Подготовьте автомобиль. Поднимите переднюю часть машины с помощью домкрата и установите подставки для безопасности. Освободите колесо, чтобы обеспечить доступ к рулевой тяге.
Шаг 2: Открутите старый наконечник. С помощью ключа на 21 ослабьте гайку, которая крепит наконечник к рулевой тяге. Используйте съемник, чтобы аккуратно отсоединить наконечник от тяги, не повреждая резьбу.
Шаг 3: Установите новый наконечник. Убедитесь, что новый элемент точно соответствует старому. Закрутите гайку с необходимым моментом, чтобы обеспечить надежное крепление. Не забывайте, что затяжка должна быть с усилием, но без излишней нагрузки на резьбу.
Шаг 4: После установки нового наконечника проверьте его на люфт и убедитесь, что все элементы надежно закреплены. Повторно затяните гайки и проверьте работоспособность рулевого механизма, проверив управление на тестовой поездке.
Заменив рулевой наконечник на ВАЗ 2109, вы значительно повысите безопасность и комфорт управления автомобилем, исключив лишние вибрации и неполадки в рулевой системе.

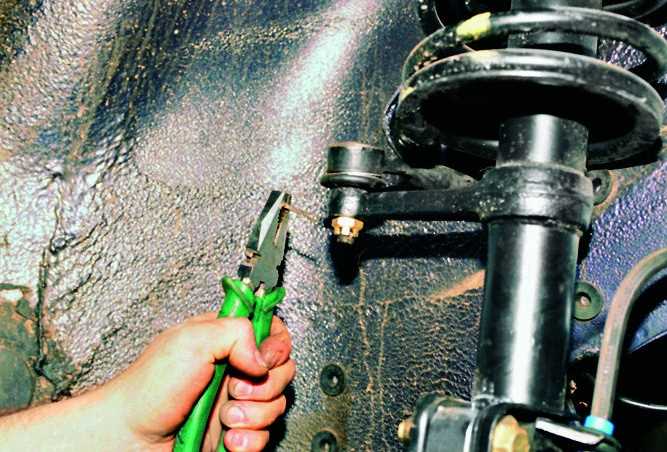

Подготовка автомобиля для замены рулевого наконечника
Перед началом работы важно обеспечить безопасность и удобство выполнения замены рулевого наконечника на ВАЗ 2109. Основные этапы подготовки включают выбор правильного места для работы, использование необходимого инструмента и обеспечение устойчивости автомобиля.
1. Выбор места для работы. Выберите ровную, устойчивую поверхность для проведения работ. Это может быть гараж или хорошо оснащённая стоянка. Убедитесь, что место защищено от внешних факторов, таких как дождь или сильный ветер, чтобы избежать травм или повреждения деталей.
2. Подготовка инструмента. Для замены рулевого наконечника вам потребуются следующие инструменты: домкрат, подставки для авто, ключи, головки, съёмник рулевых наконечников, молоток и смазочные жидкости (например, ВД-40). Также понадобится монтажная паста или герметик для крепежных соединений.
3. Поднятие автомобиля. Используйте домкрат для поднятия передней части автомобиля. Поднимите машину до уровня, достаточного для удобной работы с колесами и подвеской. Убедитесь, что автомобиль установлен на подставки для безопасности, чтобы избежать его падения.
4. Снятие колес. Снимите переднее колесо, чтобы получить доступ к рулевому наконечнику. Это также обеспечит более широкий обзор при работе с подвеской и рулевой системой.
5. Оценка состояния компонентов. Перед началом работы осмотрите рулевую тягу, шаровые соединения и другие компоненты подвески. Это поможет понять, в каком состоянии находится система и предотвратить дальнейшие поломки.
6. Защита от ржавчины. Нанесите на все крепежи, которые предстоит откручивать, смазку или жидкость для удаления ржавчины. Это облегчит процесс откручивания и предотвратит повреждения резьбы при снятии деталей.

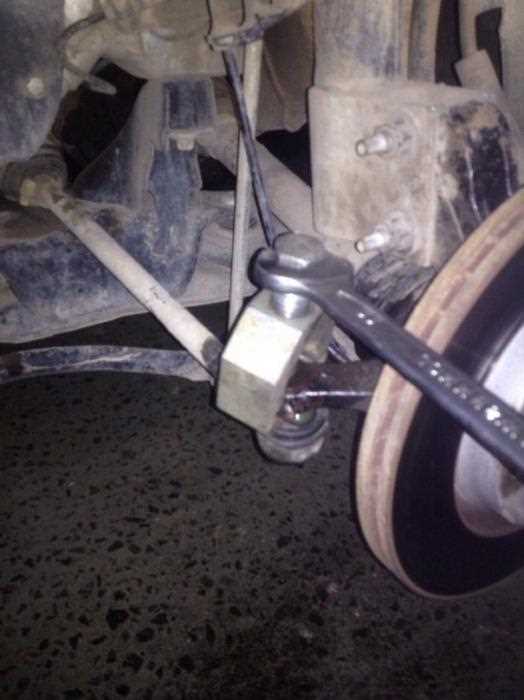

Необходимые инструменты для замены рулевого наконечника
Для замены рулевого наконечника на ВАЗ 2109 потребуется несколько инструментов, каждый из которых выполняет свою роль в процессе ремонта.
1. Гаечные ключи – основной инструмент для демонтажа старого наконечника. Рекомендуется использовать комбинированные ключи размером 17 и 22 мм, так как они подходят для большинства крепежных элементов на ВАЗ 2109.
2. Трещотка с набором головок – облегчает работу при удалении или установке болтов с труднодоступных мест. Главное, чтобы головки подходили по размеру (обычно 13-17 мм) к болтам на рулевых тягах.
3. Стремянка или съёмник рулевого наконечника – специализированный инструмент для снятия наконечника с рулевой тяги. Стремянка позволяет эффективно разжать зажим, не повреждая элементы подвески, в то время как съёмник помогает аккуратно открутить наконечник с резьбового соединения.
4. Молоток – используется для легкого постукивания по стремянке или съёмнику, чтобы освободить наконечник, не повреждая резьбу или другие компоненты.
5. Плоскогубцы – могут пригодиться для снятия зажимов или работы с мелкими элементами, такими как шплинты или гайки с пружинными кольцами.
6. Контргайка или ключ для контргайки – помогает зафиксировать новый рулевой наконечник на месте, чтобы избежать его случайного ослабления после установки.
7. Рулетка или штангенциркуль – используется для точной регулировки угла установки нового наконечника и контроля расстояния, чтобы избежать ошибок при настройке углов развала и схождения.
8. Смазка – для облегчения монтажа нового наконечника рекомендуется использовать смазку на резьбу, что уменьшает трение и предотвращает заедание деталей в будущем.
Обладая этими инструментами, можно быстро и качественно заменить рулевой наконечник на ВАЗ 2109 без лишних трудностей.
Как снять старый рулевой наконечник с ВАЗ 2109
Перед тем как приступить к снятию старого рулевого наконечника с ВАЗ 2109, подготовьте необходимые инструменты: баллонный ключ, молоток, съемник рулевых наконечников и жидкость для ослабления ржавчины (например, WD-40).
1. Поднимите переднюю часть автомобиля с помощью домкрата и установите его на подставки для обеспечения безопасности. Ослабьте болты на колесах, чтобы обеспечить удобный доступ к рулевым наконечникам.
2. Найдите место крепления рулевого наконечника к рулевой тяге. Ослабьте гайку, которая фиксирует наконечник, с помощью баллонного ключа. Обычно она крепится достаточно сильно, поэтому может понадобиться значительное усилие для её откручивания.
3. Примените жидкость для ослабления ржавчины к месту соединения наконечника с рулевой тягой. Дайте ей время подействовать (примерно 10-15 минут), чтобы облегчить откручивание и предотвратить повреждение резьбы.
4. Используя съемник рулевых наконечников, аккуратно отсоедините наконечник от рулевой тяги. Установите съемник так, чтобы его зажимы захватили наконечник с обеих сторон. Приложите усилие к ручке съемника, равномерно поднимая наконечник. При необходимости, аккуратно постучите молотком по съемнику для лучшего сцепления.
5. После того как наконечник освободится, снимите его с тяги. Обратите внимание на состояние резьбы рулевой тяги. Если она повреждена, стоит её зачистить или заменить, чтобы избежать проблем при установке нового наконечника.
Как правильно установить новый рулевой наконечник
Установка нового рулевого наконечника на ВАЗ 2109 требует внимательности и точности. Соблюдение правильной последовательности действий обеспечит долговечность работы и безопасность на дороге.
Перед началом работы убедитесь, что у вас есть все необходимые инструменты: ключи, съёмник, молоток, домкрат, подпорки для автомобиля и новый рулевой наконечник.
- Подготовка автомобиля: Поднимите переднюю часть автомобиля с помощью домкрата и установите подпорки под кузов для безопасности. Освободите колесо, сняв его.
- Снятие старого наконечника: Для начала ослабьте гайку, которая крепит рулевой наконечник к рычагу. Затем с помощью съёмника аккуратно отделите наконечник от поворотного кулака.
- Определение длины нового наконечника: Новый рулевой наконечник должен быть установлен на той же длине, что и старый. Используйте рулетку для измерения расстояния от резьбы до края наконечника. Это обеспечит правильную настройку углов развала-схождения.
- Установка нового наконечника: Накрутите новый наконечник на рулевую тягу, аккуратно закручивая его вручную до упора. Убедитесь, что резьба не повреждена и наконечник заходит без перекосов.
- Закрепление: Когда наконечник установлен, затяните его с помощью гаечного ключа до рекомендованного момента затяжки. Важно не перетянуть, чтобы не повредить резьбу.
- Проверка работы: После установки тщательно проверяйте, чтобы наконечник не имел люфта. Поверните колесо и проверьте стабильность соединения. Если есть подозрения на неправильную установку, повторите проверку и затяжку.
- Монтаж колеса: Установите колесо на место и затяните его болты крест-накрест. Опустите автомобиль на землю и снова проверьте затяжку.
- Проверка углов развала-схождения: После установки рулевого наконечника желательно провести регулировку углов развала-схождения на специализированном стенде.
Следуя этим шагам, вы правильно установите новый рулевой наконечник на ВАЗ 2109, обеспечив безопасность и исправную работу рулевого управления.
Техника затяжки рулевого наконечника на ВАЗ 2109
Для корректной установки рулевого наконечника на ВАЗ 2109 необходимо соблюдать точную технику затяжки. Неправильная затяжка может привести к быстрому износу или нарушению работы подвески и управления автомобилем.
Перед началом работы убедитесь, что автомобиль надежно зафиксирован на подъемнике или домкрате, а колеса находятся в нейтральном положении. Используйте торцевой ключ с усилием, указанным в технической документации автомобиля – обычно это порядка 40-50 Н·м для рулевых наконечников ВАЗ 2109.
Затяжку необходимо выполнять с использованием динамометрического ключа, чтобы избежать перекручивания резьбы или недотяжки. Начинать затяжку следует с подравнивания наконечника по оси рулевой тяги, чтобы исключить перекос при последующей затяжке.
После того как наконечник встанет на место, установите гайку и затягивайте ее равномерно. Применяйте короткие, но интенсивные усилия. Следите за тем, чтобы наконечник не повернулся по ходу затяжки, что может привести к некорректному положению подвески.
По завершении затяжки рекомендуется проверить, не возникло ли люфта в соединении. Для этого слегка покачайте наконечник, чтобы убедиться в отсутствии излишней подвижности. Если люфт присутствует, повторите затяжку до достижения необходимого момента.
После затяжки обязательно установите стопорное кольцо, если оно предусмотрено конструкцией. Это предотвратит ослабление гайки во время эксплуатации автомобиля.
Как проверить установку нового рулевого наконечника
После установки нового рулевого наконечника на ВАЗ 2109 важно убедиться в правильности его установки для обеспечения безопасности и стабильности управления. Для этого выполните следующие шаги.
1. Проверка затяжки наконечника. Используйте моментный ключ, чтобы убедиться, что наконечник затянут с рекомендованным моментом. Для ВАЗ 2109 он составляет около 50-60 Нм. Недостаточная или избыточная затяжка может привести к повреждению резьбы или ослаблению соединения, что создаст опасность на дороге.
2. Проверка угла поворота руля. Поверните руль на полный угол и убедитесь, что наконечник не ограничивает ход. Если движение руля стало тяжёлым или ощущается сопротивление, возможно, наконечник установлен неправильно или его резьбовая часть не зафиксирована должным образом.
3. Визуальный осмотр. Осмотрите наконечник на наличие зазоров между шарнирными элементами и рукояткой наконечника. Все соединения должны быть без люфтов. Если есть заметные трещины или деформации, наконечник необходимо заменить.
4. Проверка свободного хода. После установки сделайте пробный заезд на низкой скорости и внимательно слушайте любые необычные звуки, такие как стуки или скрипы. Это может свидетельствовать о неправильной установке или неисправности наконечника.
5. Проверка подвески и рулевого управления. Убедитесь, что наконечник не влияет на работу подвески или системы рулевого управления. Для этого сделайте несколько манёвров на стоянке, проверив, не появляется ли вибрация или нестабильность в работе руля.
6. Регулировка развала-схождения. После установки рулевого наконечника необходимо проверить и, при необходимости, отрегулировать развал-схождение. Неправильная регулировка может привести к неравномерному износу шин и ухудшению управляемости автомобиля.
Тщательная проверка каждого из этих этапов поможет избежать проблем в процессе эксплуатации автомобиля и повысит безопасность на дороге.

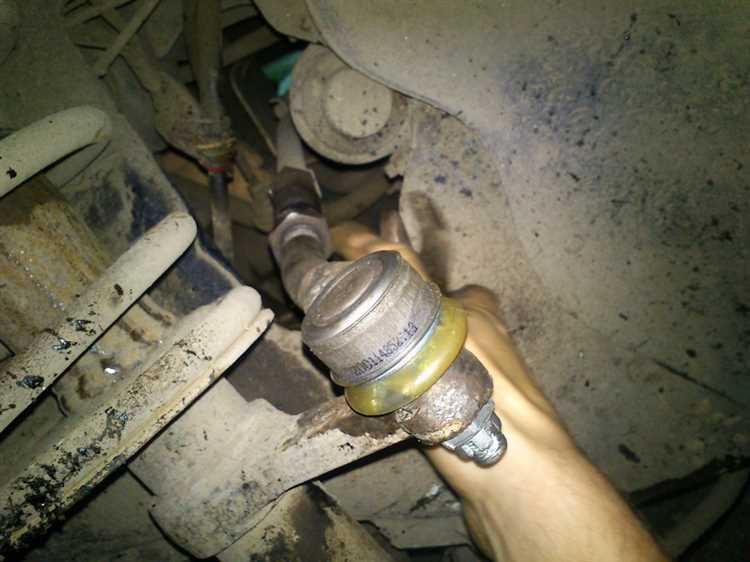

Проверка геометрии подвески после замены рулевого наконечника
После замены рулевого наконечника на ВАЗ 2109 необходимо проверить геометрию подвески, чтобы избежать дальнейших проблем с управляемостью и износом шин. Важно удостовериться, что угол установки колес и длина рулевых тяг соответствуют нормам производителя. Несоответствие может привести к некорректному износу резины и ухудшению работы подвески.
Первый шаг – это проверка угла развала и схождения колес. Чтобы провести эту проверку, нужно воспользоваться стендом для регулировки углов. На нем измеряются углы колес относительно вертикальной оси, что позволяет точно настроить развал и схождение. Недочеты в этих параметрах можно исправить с помощью регулировки рулевых тяг.
Кроме того, стоит оценить состояние амортизаторов и пружин, так как любые дефекты в этих элементах могут также повлиять на углы установки колес. Проблемы с подвеской могут скрыться от глаза, но проявляться в нестабильности при движении или повышенном износе шин.
После проведения регулировки схождения колес важно выполнить тест-драйв, чтобы удостовериться в правильности установки. Особое внимание стоит уделить управляемости на высоких скоростях и при маневрировании. Если при вождении возникают отклонения от нормы, следует повторно провести проверку углов и, если необходимо, исправить регулировку.
Контроль состояния рулевого наконечника также не менее важен. Если наконечник установлен неправильно или имеет излишний люфт, это может привести к нарушению геометрии подвески и ухудшению работы всей системы рулевого управления. В таких случаях стоит провести диагностику всех элементов передней подвески и при необходимости заменить изношенные детали.
Тщательная проверка и регулировка после замены рулевого наконечника гарантируют долгосрочную исправность подвески и улучшение качества управления автомобилем.

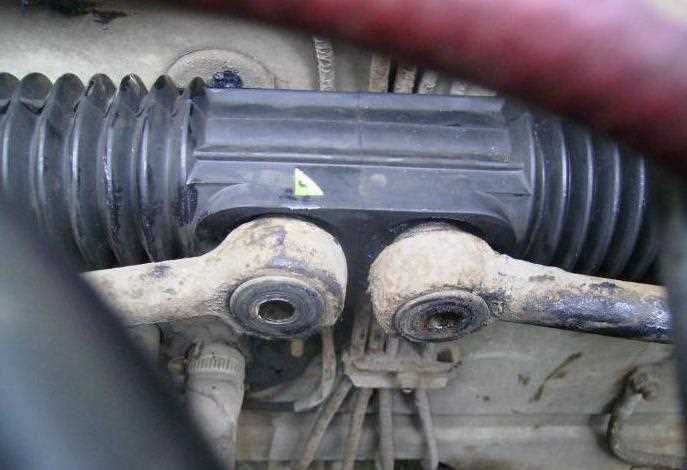

Ошибки при замене рулевого наконечника и как их избежать
Замена рулевого наконечника на ВАЗ 2109 – важная процедура, требующая точности и внимательности. Ошибки на этом этапе могут привести к неправильной работе подвески и ухудшению управляемости автомобиля. Вот основные ошибки, которые стоит избегать при замене рулевого наконечника:
- Неправильная установка наконечника на рейку. При установке рулевого наконечника необходимо точно следить за его положением на штоке рулевой рейки. Если наконечник не установлен на свое место, это приведет к неправильной работе рулевого управления. Важно проверить, что наконечник плотно сидит и не имеет люфта.
- Отсутствие правильной регулировки угла развала-схождения. После замены рулевого наконечника необходимо отрегулировать развал-схождение. Без этой процедуры колеса могут начать изнашиваться неравномерно, а управляемость ухудшится. Для точной настройки требуется специализированное оборудование и опыт.
- Использование неподходящего инструмента. Неправильный инструмент, например, не подходящие ключи или съемники, могут повредить резьбу или другие элементы. Рекомендуется использовать качественные инструменты, специально предназначенные для работы с рулевыми наконечниками.
- Невнимание к состоянию шаровой опоры и других компонентов. Замена рулевого наконечника – это не только установка нового элемента, но и проверка других деталей. Часто возникают ситуации, когда после замены наконечника ухудшается управление, а проблема была в изношенных шаровых опорах или рычагах. Перед заменой стоит внимательно осмотреть все элементы подвески.
- Не соблюдение правильного крутящего момента. Недооценка важности правильного затягивания болтов может привести к их ослаблению в процессе эксплуатации. Используйте динамометрический ключ, чтобы затянуть все крепежные элементы с нужным усилием. Недостаточное затягивание может привести к люфтам, а чрезмерное – к повреждению деталей.
- Пренебрежение проверкой состояния пыльников. При замене рулевого наконечника стоит проверить состояние пыльника, так как поврежденный пыльник может привести к попаданию грязи и воды в шарнир. Это ускорит износ наконечника. Замените пыльник при необходимости.
- Игнорирование проверки состояния рулевого вала. Если при замене наконечника вы не проверяете состояние рулевого вала, это может привести к дальнейшим поломкам. В случае износа вала или повреждения его подшипников потребуется дополнительная замена.
- Необходимость замены наконечников пары. Если износ одного рулевого наконечника явно выражен, стоит заменить оба наконечника с одной стороны автомобиля. Это обеспечит равномерность работы подвески и рулевого управления.
Соблюдая эти рекомендации, можно минимизировать риск ошибок и повысить качество ремонта рулевого управления. Следует также помнить, что успешная замена рулевого наконечника на ВАЗ 2109 требует внимательности, терпения и использования качественных запчастей и инструментов.
Вопрос-ответ:
Как понять, что рулевой наконечник на ВАЗ 2109 требует замены?
Если рулевой наконечник на ВАЗ 2109 поврежден или изношен, это может проявляться через люфт в руле, посторонние звуки при поворотах, ухудшение управляемости, а также возможное неравномерное износ шин. При диагностике рекомендуется проверить его на наличие люфта, попытавшись покачать колесо в положении, когда автомобиль стоит на месте.
Какие инструменты и запчасти понадобятся для замены рулевого наконечника на ВАЗ 2109?
Для замены рулевого наконечника потребуется набор инструментов: домкрат, подпорки для безопасного поднятия автомобиля, ключи (обычно 17 и 19 мм), рычаг для снятия наконечников, молоток и съемник. Также понадобится новый рулевой наконечник, смазка для резьбы и, возможно, герметик для предотвращения коррозии.
Как снять старый рулевой наконечник с ВАЗ 2109?
Для начала нужно поднять переднюю часть автомобиля и снять колесо. Затем открутите гайку, фиксирующую рулевой наконечник, с помощью подходящего ключа. После этого аккуратно с помощью молотка или съемника отделите наконечник от ступицы. Важно помнить, что при снятии следует внимательно следить, чтобы не повредить резьбу и другие элементы подвески.
Нужно ли регулировать схождение колес после замены рулевого наконечника на ВАЗ 2109?
Да, после замены рулевого наконечника обязательно нужно проверить и, если требуется, отрегулировать схождение колес. Неверное схождение может привести к неравномерному износу шин и ухудшению управляемости. Регулировку лучше проводить в специализированной мастерской с оборудованием для точной настройки.
Сколько времени занимает замена рулевого наконечника на ВАЗ 2109?
Время, необходимое для замены рулевого наконечника, зависит от опыта мастера и наличия нужных инструментов, но в среднем процедура занимает от 1 до 2 часов. Это включает в себя снятие колес, демонтаж старого наконечника, установку нового и проверку состояния других компонентов подвески.
Как правильно заменить рулевой наконечник на ВАЗ 2109?
Для замены рулевого наконечника на ВАЗ 2109 нужно выполнить несколько шагов. Сначала приподнимите автомобиль с помощью домкрата и установите его на подставки. Затем открутите колесо и освободите рулевую тягу от шаровой опоры. Используя специальный инструмент (или молоток), аккуратно выбейте наконечник из тяг. Далее установите новый наконечник, затяните его, и соберите все элементы в обратном порядке. После этого проверяйте работу рулевого управления на пробной поездке.
