Как поменять рулевую рейку на ваз 2110

Рулевая рейка ВАЗ 2110 начинает выдавать признаки износа уже после 100–150 тысяч километров пробега. Характерные симптомы – люфт рулевого колеса, стук при проезде неровностей и усилие при повороте руля. Игнорировать эти сигналы – значит рисковать управляемостью автомобиля. Замена агрегата не требует специализированного оборудования, но требует точного соблюдения последовательности действий и знания конструкции.

Рейка у ВАЗ 2110 механическая, без гидроусилителя (в базовых комплектациях), крепится на подрамнике и фиксируется болтами с внутренними шестигранниками. Прежде чем приступить к замене, необходимо зафиксировать рулевое колесо в центральном положении, отключить аккумулятор и демонтировать защиту картера. Далее демонтируются рулевые тяги, откручиваются крепления рейки, и узел извлекается из моторного отсека. Особенно важно не повредить пыльники и сохранить целостность крестовины рулевого вала.

Новый агрегат необходимо устанавливать в обратной последовательности, тщательно затягивая все соединения и обязательно выставив схождение передних колес после завершения работ. Использование оригинальных болтов и фиксаторов резьбы предотвращает самопроизвольное ослабление креплений в процессе эксплуатации. Для точной регулировки зазора между рейкой и зубчатым валом рекомендуется применение индикатора часового типа, но в условиях гаража допустима проверка вручную на наличие люфта.

Самостоятельная замена позволяет сэкономить до 5000 рублей на услугах СТО и получить полное представление о состоянии передней подвески. При наличии базового набора инструментов и внимательности весь процесс занимает около 3 часов. Замену рекомендуется совмещать с проверкой состояния рулевых тяг, наконечников и подрамника, чтобы избежать повторного демонтажа узла в ближайшее время.

Как определить износ рулевой рейки по симптомам вождения

Основной признак износа рулевой рейки на ВАЗ 2110 – наличие люфта в рулевом управлении. При движении на прямом участке дороги руль теряет информативность, требует частых подруливаний, особенно на высокой скорости. Это указывает на износ втулок или внутренних зубчатых соединений рейки.

При повороте руля может ощущаться стук или металлический щелчок – результат разбитых подшипников или ослабления прижимной пластины. Такие звуки чаще проявляются при быстром вращении рулевого колеса на месте или при маневрах на малой скорости.

Неравномерное усилие на руле – ещё один симптом. В одной стороне руль может крутиться свободно, а в другой с заметным сопротивлением. Это указывает на перекос в направляющих или неравномерный износ зубчатой передачи.

Повышенный шум из-под капота при вращении руля – возможный признак недостатка смазки в рейке или попадания пыли и воды внутрь корпуса. Игнорирование может привести к заклиниванию.

Если при резком торможении или разгоне автомобиль уводит в сторону без видимой причины, стоит проверить люфт в соединениях рулевой рейки и шарниров. Этот эффект особенно заметен при трогании с места и смене полосы на скорости.

Появление течи масла в области пыльников или самого корпуса рейки – явный сигнал повреждения уплотнителей. В гидроусиленных версиях (если установлены) это быстро приводит к потере давления и неэффективной работе усилителя.

При обнаружении одного или нескольких из этих признаков необходима диагностика, включая проверку креплений, состояния втулок и уровня износа зубьев. Затягивать с ремонтом опасно – неисправная рейка снижает контроль над управлением.

Инструменты и расходники, необходимые для демонтажа рейки

Для снятия рулевой рейки на ВАЗ 2110 потребуется четкий набор инструментов и расходных материалов. Без них выполнение работ невозможно или приведет к повреждениям узлов.

• Набор торцевых головок: обязательны размеры 13, 17 и 19 мм, удлинители и вороток с трещоткой.
• Ключ рожковый или накидной на 24 мм для откручивания трубок гидроусилителя (если рейка с ГУР).
• Карданный шарнир или гибкий удлинитель для доступа к крепежу из подкапотного пространства.
• Монтировка длиной от 30 см – для отжима подрамника и управления рейкой при демонтаже.
• Съемник рулевых тяг – снижает риск повреждения пыльников и резьбы.
• Головка на 10 мм с длинным удлинителем – для демонтажа нижнего кожуха рулевого вала.
• WD-40 или аналогичный проникающий состав – для обработки прикипевших гаек и болтов.
• Контейнер для слива жидкости ГУР – пригодится при снятии гидравлической рейки.
• Перчатки с прорезиненным покрытием – улучшают хват и защищают от масла и грязи.
• Фонарик налобный – обеспечивает видимость при работе в моторном отсеке.

Расходные материалы:

1. Новые болты крепления рейки к подрамнику – штатные могут быть растянуты или повреждены.
2. Герметик анаэробный – для фиксации резьбовых соединений при обратной сборке.
3. Пластиковые стяжки – для крепления шлангов и проводки, снятых во время демонтажа.
4. Свежая жидкость ГУР (при наличии гидроусилителя) – требуется после слива старой.

Подготовка автомобиля к снятию рулевой рейки

Установите автомобиль на ровную бетонную площадку и затяните стояночный тормоз. Под задние колеса подложите противооткатные упоры. Поддомкратьте переднюю часть автомобиля и надежно установите его на прочные опоры, исключив возможность смещения.

Снимите передние колеса для свободного доступа к рулевым тягам. Ключом на 17 открутите болты крепления шаровых опор, чтобы затем отсоединить рулевые наконечники от поворотных кулаков. Используйте съёмник наконечников – удары молотком могут повредить резьбу и пыльники.

Отключите минусовую клемму аккумулятора. Это необходимо перед отсоединением рулевого вала от рейки, поскольку рулевая колонка может иметь элементы с электроконтактами, чувствительными к короткому замыканию.

Снимите защиту картера, если она установлена. Используйте головку на 10 или 13 в зависимости от типа крепежа. Защита мешает доступу к креплениям рейки и рулевому механизму.

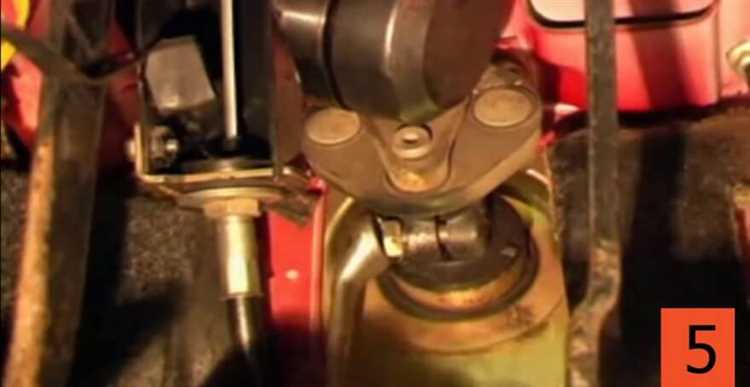

Под капотом освободите рулевой вал. Найдите карданчик, соединяющий вал с рейкой, и отметьте взаимное положение метками. Открутите болт крепления кардана (обычно на 13 мм) и сдвиньте его вверх, освобождая вал от рейки.

Подготовьте ёмкость для слива жидкости ГУР, если автомобиль оснащён гидроусилителем. Снимите хомуты с напорного и обратного шлангов, используя плоскую отвёртку или пассатижи. Осторожно отсоедините шланги, предварительно подложив ветошь во избежание загрязнения моторного отсека.

Проверьте наличие всех нужных инструментов: торцевые ключи на 13, 17 и 19 мм, вороток, трещотка, удлинители, универсальный съёмник и монтажная лопатка. Без набора подходящих головок и рычагов демонтировать рейку без повреждений не получится.

Пошаговый процесс демонтажа рулевой рейки с кузова

Отключите клемму «минус» от аккумулятора для исключения короткого замыкания при работе с электроусилителем (если установлен).

Вывесьте переднюю часть автомобиля и надежно установите его на опоры. Снимите передние колёса для свободного доступа к рулевым тягам и подрамнику.

Открутите и извлеките болт, фиксирующий вал рулевого управления к карданчику, проходящему от рулевой колонки к рейке. Для доступа потребуется удлинитель и торцевая головка на 13 или 14 мм.

Ослабьте и снимите гайки крепления рулевых наконечников к поворотным кулакам. Используйте съёмник или резким ударом молотка выбейте палец наконечника из посадочного конуса.

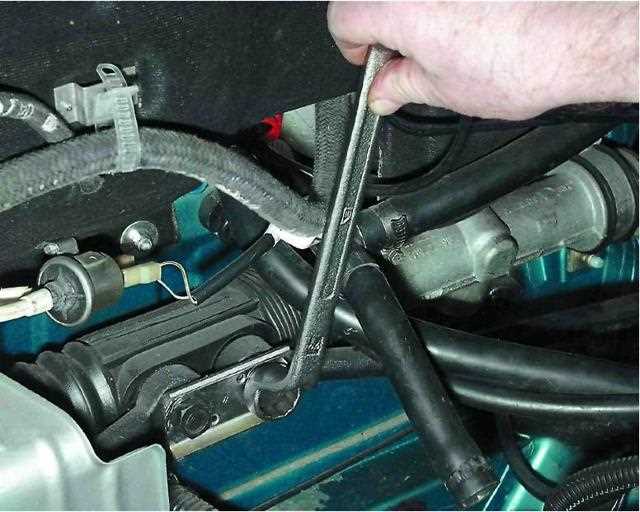

Открутите гайки крепления рулевой рейки к подрамнику. Обычно используются болты под ключ на 17 или 19 мм. Перед снятием запомните расположение втулок и шайб.

При наличии гидроусилителя открутите трубки подачи и обратки от корпуса рейки. Подготовьте ёмкость для слива жидкости. Используйте два ключа: один удерживает штуцер, другой откручивает гайку.

Осторожно извлеките рейку из-под капота через нишу, освободив её от всех креплений и соединений. При затруднении поворачивайте рейку вдоль оси для выхода из зацеплений с кузовом.

Установка новой или восстановленной рейки и нюансы креплений

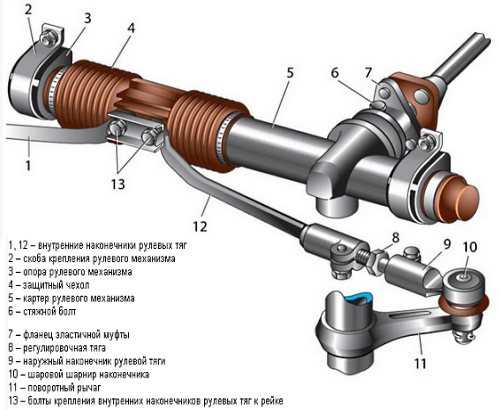

Перед установкой убедитесь, что рейка соответствует модели автомобиля и не имеет люфтов в шарнирах. Рулевая рейка ВАЗ 2110 крепится к подрамнику через два болта с гайками, которые фиксируют хомуты. Замену целесообразно проводить вдвоем, чтобы избежать перекоса и упростить совмещение отверстий крепления.

• Очистите посадочные поверхности от коррозии и грязи, особенно в местах прилегания хомутов. Это исключит смещение и скрипы в дальнейшем.
• Слегка смажьте резьбу болтов графитовой смазкой для облегчения последующего демонтажа.
• Перед затяжкой болтов выровняйте рейку по центральному положению, совместив метки на корпусе с метками на валу.
• Начинайте затягивать хомуты равномерно, не допуская перекоса. Рекомендуемый момент затяжки – 65 Н·м.
• Проверьте зазор между корпусом рейки и кузовом. Недопустим контакт металлических элементов.

Если устанавливается восстановленная рейка, проверьте герметичность сальников и состояние пыльников. Не допускается наличие масляных подтеков. Пыльники должны быть эластичными и без трещин.

После фиксации установите карданный вал, убедившись в совмещении шлицевого соединения. Фиксирующий болт должен быть установлен строго в прорезь вала и затянут моментом 20 Н·м.

Завершающий этап – подключение рулевых тяг. Наконечники вкручиваются до тех пор, пока не будут совпадать с длиной прежних, измеренной до демонтажа. После установки проведите базовую регулировку схождения колес и тест на отсутствие закусываний при повороте руля.

Регулировка и проверка работы рулевого управления после замены

После установки новой рулевой рейки на ВАЗ 2110 необходимо выполнить регулировку и проверку работы рулевого управления. Это поможет убедиться в правильности установки и отсутствии скрытых дефектов.

Первым шагом является проверка работы рулевого колеса на стоящем автомобиле. Поверните руль в обе стороны и обратите внимание на наличие посторонних шумов или сопротивления. Если обнаружены звуки скрежета или руль тяжело вращается, это может свидетельствовать о проблемах с установленной рейкой или неправильно настроенной системой.

Затем проверяется зазор между наконечниками рулевых тяг и рейкой. Для этого важно, чтобы наконечники были правильно установлены на шарнирах, а также чтобы не было чрезмерного люфта в их соединении с рейкой. Измерьте зазор с использованием штангенциркуля и убедитесь, что он соответствует заводским нормам. Небольшие отклонения могут привести к ухудшению управляемости.

После проверки и устранения возможных дефектов проведите регулировку углов установки передних колес. Для этого следует использовать развал-схождение, так как неправильный угол может вызвать повышенный износ шин и неправильную работу рулевого управления. Необходимо добиться точного совпадения углов на обеих сторон автомобиля, что обеспечит нормальную реакцию рулевого управления на маневры.

Кроме того, важно проверить уровень жидкости в системе ГУР. Недостаток жидкости может привести к неправильной работе усилителя руля, что скажется на управляемости. Заполнение системы должно быть выполнено в соответствии с рекомендациями производителя автомобиля, чтобы избежать дальнейших повреждений.

Не забывайте проверить накачку шин. Давление в них должно быть в пределах рекомендуемых значений, так как это также влияет на точность работы рулевого управления. Проверьте, чтобы давление было одинаковым на всех колесах.

После регулировки и проверки рулевого управления проведите тестовую поездку. Внимательно следите за поведением автомобиля на дороге. Проверяйте, чтобы руль не дергался, не было рывков при движении, а также чтобы автомобиль не тянул в одну из сторон. Если все показатели в норме, регулировка завершена успешно.

Вопрос-ответ:

Как узнать, что рулевая рейка на ВАЗ 2110 требует замены?

Признаками неисправности рулевой рейки могут быть неустойчивое поведение руля, стуки или посторонние шумы при поворотах, а также трудности с управлением. Если руль стал туго крутиться или возникают вибрации, это также может свидетельствовать о проблемах с рейкой. Важно также обратить внимание на утечку жидкости из системы гидроусилителя руля.

Нужно ли снимать подрамник для замены рулевой рейки на ВАЗ 2110?

Для замены рулевой рейки на ВАЗ 2110 подрамник снимать не требуется, однако нужно будет открутить несколько элементов подвески и рулевого механизма, чтобы освободить рейку. Важно аккуратно работать с крепежами, чтобы не повредить другие части автомобиля.

Какие инструменты необходимы для замены рулевой рейки на ВАЗ 2110?

Для работы потребуется стандартный набор инструментов, включая: головки, ключи, домкрат, стойки для подвешивания автомобиля, а также набор для откручивания болтов и креплений рулевого механизма. Также не забудьте о средствах для снятия и установки шлангов гидроусилителя руля и жидкости для замены.

Сколько времени занимает замена рулевой рейки на ВАЗ 2110?

Время, необходимое для замены рулевой рейки, зависит от опыта мастера и наличия необходимых инструментов, но в среднем процесс занимает от 4 до 6 часов. При отсутствии опыта или специализированного оборудования время может увеличиться.

Какие проблемы могут возникнуть при замене рулевой рейки на ВАЗ 2110?

При замене рулевой рейки могут возникнуть проблемы с откручиванием сильно закисших болтов, а также с утечкой жидкости из системы гидроусилителя руля, если не будет правильно установлена новая рейка. Важно тщательно проверять все соединения и прокачать систему после установки рейки, чтобы избежать проблем с управлением.

Как заменить рулевую рейку на ВАЗ 2110 своими руками?

Для замены рулевой рейки на ВАЗ 2110 потребуется несколько инструментов, таких как домкрат, баллонный ключ, ключи и отвертки. Процесс начинается с подъема автомобиля и снятия передних колес. Затем нужно открутить крепежные элементы рулевой рейки, отсоединить рулевой вал и трубки гидроусилителя. После этого рейка снимается, и на её место устанавливается новая. Важно, чтобы новая рейка была установлена точно по расположению старой, а все соединения были тщательно затянуты. Не забудьте проверить уровень жидкости в гидроусилителе после установки.

Какие основные трудности могут возникнуть при замене рулевой рейки на ВАЗ 2110?

Основные трудности при замене рулевой рейки на ВАЗ 2110 могут быть связаны с коррозией и сложностью доступа к крепежным болтам. В некоторых случаях они могут быть закисшими или затянутыми слишком сильно. Для их откручивания потребуется использование проникающих смазок или специального инструмента, например, ломика для создания дополнительного усилия. Также иногда возникает проблема с демонтажом трубок гидроусилителя, которые могут быть плотно прикреплены. Важно иметь терпение и не торопиться, чтобы не повредить детали.
