Замена сцепления на ВАЗ 2106 – это одна из ключевых операций для поддержания автомобиля в рабочем состоянии. Процесс не требует особых навыков, но важна точность и соблюдение последовательности действий. В этом руководстве представлены все этапы замены сцепления, включая необходимые инструменты и рекомендации по их использованию.
Для начала подготовки следует обеспечить хорошее освещение в рабочей зоне и удобный доступ к днищу автомобиля. Желательно использовать подкатной домкрат и подставки для надежной фиксации машины. Работать следует на ровной поверхности, чтобы исключить случайное движение автомобиля.
Демонтаж старого сцепления начинается с снятия коробки передач. Для этого необходимо открутить все крепежные болты и отсоединить трансмиссию от двигателя. Важно помнить, что вес коробки достаточно большой, и для ее снятия потребуется помощник. После этого можно приступать к снятию корзины сцепления и диска сцепления. В процессе разборки внимательно проверяйте состояние выжимного подшипника и других элементов сцепления.
Установка нового сцепления должна быть выполнена в точности по инструкции. Важно установить диск сцепления с точностью до миллиметра, чтобы избежать излишнего износа или неправильной работы системы. После установки новых комплектующих, таких как корзина и диск сцепления, а также выжимной подшипник, следует провести сборку в обратной последовательности.
Проверка работы сцепления после установки является важной частью процесса. После того как все элементы будут установлены и закручены, проверяйте ход педали сцепления, её жесткость и равномерность работы. Не забудьте прокачать сцепление, если в процессе работы происходили утечки жидкости из гидросистемы.
Подготовка автомобиля и инструмента для замены сцепления
Перед началом работы необходимо обеспечить безопасность и подготовить рабочее место. Для замены сцепления на ВАЗ 2106 потребуется наличие стандартного набора инструментов и определённые условия для удобства работы.
1. Остановите автомобиль на ровной поверхности, поставьте на ручной тормоз и поднимите переднюю часть машины с помощью домкрата. Обязательно используйте подпорки для безопасности, чтобы предотвратить возможное падение автомобиля. Колеса можно демонтировать для увеличения пространства под автомобилем.
2. Отключите аккумулятор, чтобы избежать короткого замыкания или случайного включения электрооборудования во время работы.
3. Снимите защитные панели и элементы, которые могут мешать доступу к трансмиссии. Это включает в себя защиту картера и элементы, закрывающие болты крепления коробки передач.
4. Для работы вам понадобятся следующие инструменты:
- Гаечные ключи (пара ключей на 10, 12, 14, 17 мм).
- Трещотка с удлинителем и головки на 13, 17, 19 мм для откручивания болтов.
- Моментный ключ для точного затяжения болтов.
- Монтировка для снятия коробки передач.
- Съемник сцепления, если потребуется.
- Подставка для коробки передач, чтобы избежать её повреждения при снятии.
5. Прежде чем снимать коробку передач, осмотрите сцепление и корзину сцепления. Убедитесь, что вы замените все изношенные детали, включая подшипник, диск сцепления и корзину.
6. Проверьте наличие всех необходимых запчастей. Лучше заранее подготовить новые комплектующие, чтобы не тратить время на дополнительные поиски деталей во время работы.
Подготовив автомобиль и инструменты, вы сможете безопасно и эффективно приступить к замене сцепления на ВАЗ 2106, минимизируя возможные проблемы в процессе работы.
Снятие коробки передач с автомобиля ВАЗ 2106
Перед тем как начать снятие коробки передач с ВАЗ 2106, убедитесь, что автомобиль находится на ровной поверхности, подставлены противооткатные упоры, а автомобиль зафиксирован на стояночном тормозе.
1. Снятие рычага переключения передач: открутите болт, крепящий рычаг к механизму коробки передач. Снимите рычаг, отогнув его с учетом его крепления.
2. Отсоединение приводов от коробки передач: снимите обе передние стойки, открутив болты, которые удерживают приводы. После этого отсоедините приводы от коробки передач. Будьте осторожны при демонтаже, чтобы не повредить манжеты и шланги.
3. Отсоединение проводки и тросов: отсоедините все проводки и тросы от коробки передач. Обратите внимание на закрепление проводки и шлангов, чтобы избежать повреждения.
4. Откручивание болтов крепления коробки: открутите болты, которые фиксируют коробку передач к двигателю и кузову. Болты могут быть расположены как сверху, так и снизу коробки. Используйте удлиненную головку и трещотку, чтобы обеспечить удобный доступ.
5. Снятие сцепления: до того как освободить коробку, открутите сцепление, чтобы избежать лишних нагрузок на систему. Убедитесь, что все элементы сцепления сняты и освобождены.
7. Полное снятие коробки: аккуратно извлеките коробку, придерживая ее, чтобы не повредить шланги и другие элементы, расположенные рядом с ней. Контролируйте процесс, чтобы не нанести повреждения другим компонентам автомобиля.
Удаление старого сцепления и осмотр деталей
Перед снятием сцепления необходимо убедиться, что автомобиль находится на ровной поверхности, а коробка передач выключена. Также стоит поднять машину и закрепить её на домкрате, используя защитные подставки.
1. Снимите передний карданный вал (если автомобиль с задним приводом). Для этого открутите болты крепления и аккуратно извлеките вал. Примечание: если автомобиль с передним приводом, этот шаг можно пропустить.
2. Снимите защитный кожух сцепления. Для этого открутите болты, которые фиксируют крышку, и снимите её. Обратите внимание на состояние уплотнительных колец и резинок, замените их при необходимости.
3. Открутите болты крепления коробки передач к двигателю. Делайте это поочередно, начиная с верхних болтов, чтобы равномерно снять нагрузку. Используйте головку подходящего размера для удобства работы.
4. Осторожно отсоедините коробку передач от двигателя, аккуратно поддев её с помощью рычага. При этом следите за не повреждением соединительных шлангов и проводки.
5. После снятия коробки передач открутите все болты, которые крепят маховик к двигателю. Это важно, чтобы снять маховик вместе с ведомым диском сцепления.

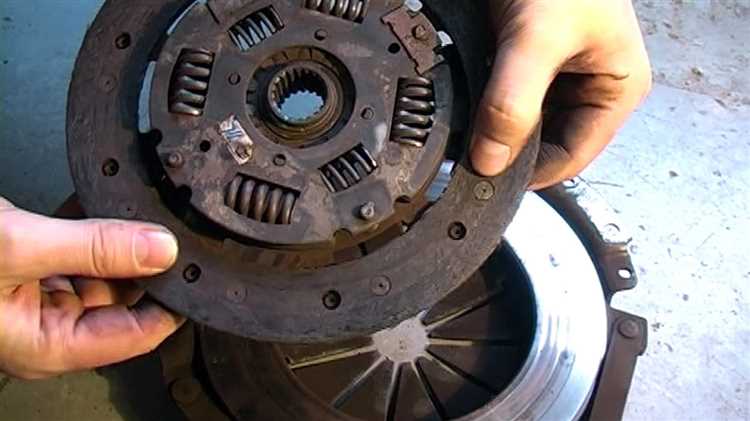

6. Извлеките ведомый диск сцепления. Примерно в это время могут быть видны признаки износа, такие как проплавленные участки или заметная деформация поверхности.
7. Снимите главный диск сцепления. Осмотрите его на наличие трещин или повреждений, таких как неравномерный износ фрикционных накладок. Если диски сцепления имеют значительные повреждения, их необходимо заменить.
8. Проверьте состояние маховика. Он должен быть гладким и без трещин. Если есть значительные повреждения или сильные следы выработки, маховик потребуется отшлифовать или заменить.
9. Осмотрите главный цилиндр сцепления. Его поршень не должен быть повреждён, а манжеты – изношены. Также стоит проверить уровень тормозной жидкости и при необходимости заменить её.
10. Примечание: после удаления сцепления рекомендуется провести тщательную очистку всех деталей, убрав старую смазку, пыль и грязь. Это важно для предотвращения преждевременного износа новых компонентов сцепления.
Установка нового сцепления на ВАЗ 2106
После снятия старого сцепления на ВАЗ 2106, необходимо установить новое с точностью, чтобы избежать неправильной работы трансмиссии. Для этого потребуется новый комплект сцепления, состоящий из диска сцепления, корзины и подшипника выжимного.
Первым делом установите новый выжимной подшипник в корзину сцепления. Убедитесь, что он правильно сидит на своем месте, без заеданий. После этого зафиксируйте корзину сцепления на маховике с помощью болтов. Перед установкой обязательно очистите поверхность маховика от грязи и масла, чтобы исключить возможные скольжения или повреждения сцепления.
Проверьте исправность маховика. Если на его поверхности имеются задиры или сильные следы износа, рекомендуется провести его шлифовку. Это обеспечит лучшее сцепление и предотвратит возможное проскальзывание диска сцепления.
Далее установите сам диск сцепления. Он должен быть выровнен с помощью специального инструмента – центровочного оправки. Это обеспечит точное расположение диска относительно маховика и корзины. После установки диска, аккуратно зафиксируйте корзину сцепления на маховике болтами, соблюдая рекомендованный момент затяжки. Используйте динамометрический ключ, чтобы не допустить перетягивания или недостаточной затяжки.
Не забудьте проверить положение зажимных пружин корзины сцепления. Они должны быть расположены равномерно и не иметь повреждений. Если пружины имеют износ, их следует заменить на новые.
После установки сцепления, проверите его действие. Для этого вручную прокачайте сцепление, убедившись, что подшипник не заедает и работает плавно. Также важно проверить зазор между выжимным подшипником и рычагом сцепления, который должен быть в пределах нормы.
Установив сцепление, можно приступить к сборке других элементов, таких как коробка передач и карданный вал. После сборки, проведите проверку работы сцепления на прогретом двигателе, чтобы удостовериться, что все механизмы функционируют корректно.
Сборка и установка коробки передач на место
После того как сцепление заменено и все детали подготовлены, можно приступить к сборке и установке коробки передач. Начните с того, что аккуратно поднимите коробку передач с помощью домкрата или подъёмника, при этом убедитесь, что она будет надежно зафиксирована и не упадет в процессе установки.
Перед установкой на место проверьте состояние прокладок и уплотнителей. Если они изношены или повреждены, замените их. Нанесите немного смазки на шлицы входного вала коробки передач для предотвращения износа и легкости установки.
Непосредственно перед установкой убедитесь, что сцепление правильно установлено и настроено. Важно, чтобы корзина сцепления и диск сцепления располагались строго по центру маховика, а прижимной механизм был свободен от загрязнений.
Теперь аккуратно соедините коробку передач с двигателем. Это нужно делать плавно, избегая перекоса. Плотно соедините коробку с двигателем, прокручивая вал коробки передач, чтобы точно попасть в сцепление. Как только коробка встанет на место, закрутите болты крепления, равномерно распределяя усилие. Не затягивайте их сразу до конца, чтобы избежать перекоса коробки.
После установки всех болтов убедитесь, что коробка надежно закреплена, и нет люфта. Далее подключите тросы переключения передач и систему сцепления. Проверьте работу механизма переключения, чтобы убедиться в отсутствии заеданий и правильности хода рычага.
Последний этап – установка картеров и защитных крышек, если они снимались. Подключите все электрические разъемы и провода, которые были отсоединены в процессе работы. После этого можно установить кулису и тщательно проверит работу всех передач.
Когда коробка передач установлена и подключена, проведите тестовую поездку, чтобы удостовериться, что сцепление и коробка передач функционируют корректно. Важно также проверить уровень масла в коробке, если оно было заменено или уровень мог измениться во время работы.
Проверка работы сцепления после замены
После замены сцепления на ВАЗ 2106 необходимо провести несколько важных проверок, чтобы удостовериться в правильности установки и функционировании всех компонентов.
1. Проверьте ход педали сцепления. Педаль должна свободно двигаться, не заедать и не иметь чрезмерного усилия. При этом ход педали должен быть равномерным, без «провалов» или неожиданного сопротивления. Если педаль заедает, возможно, требуется корректировка натяжения троса или уровня жидкости в гидроприводе.
2. Проверьте зацепление диска сцепления. Заводите двигатель и постепенно отпускайте педаль сцепления, плавно увеличивая обороты. При правильной работе сцепления не должно быть вибраций, скрежета или других посторонних шумов. Плавность включения передачи свидетельствует о корректной работе сцепления.
3. При включении передачи без нажатой педали сцепления не должно быть никаких «прыжков» или рывков автомобиля. Это может свидетельствовать о неправильно установленных дисках сцепления или их износе.
4. Проверьте пробуксовку сцепления. На низких оборотах, при плавном ускорении, сцепление не должно проскальзывать. Если заметна проваленная динамика или запах гари, это может означать, что сцепление не до конца схватывает или находится в состоянии перегрева.
5. Прокатитесь на автомобиле. Плавность хода, отсутствие шумов, скрежетов и провалов в работе сцепления – это основные признаки корректной работы нового комплекта сцепления.
Если на любом из этапов проверки возникает проблема, возможно, потребуется повторно проверить установку или обратиться к специалисту для корректировки работы сцепления.
Вопрос-ответ:
Как узнать, что пора менять сцепление на ВАЗ 2106?
Признаки, что сцепление нуждается в замене, могут проявляться в виде пробуксовки на высоких оборотах двигателя при включенной передаче, повышенного хода педали сцепления или нестабильной работы трансмиссии. Если автомобиль не реагирует на переключение передач или чувствуется сильная вибрация, также стоит задуматься о замене.
Какие инструменты необходимы для замены сцепления на ВАЗ 2106?
Для замены сцепления на ВАЗ 2106 вам понадобятся стандартные инструменты: набор гаечных ключей, крестовая и плоская отвертки, съемник для подшипников, домкрат и подпорки для безопасной работы, а также труба для увеличения рычага при откручивании гаек. Также потребуется новый комплект сцепления: диск сцепления, корзина и выжимной подшипник.
Как правильно снять коробку передач на ВАЗ 2106 для замены сцепления?
Для снятия коробки передач необходимо выполнить несколько шагов. Сначала нужно отсоединить аккумулятор и открутить соединения приводов от коробки. Затем с помощью домкрата приподнять переднюю часть автомобиля и снять передние колеса. Далее откручиваем крепления коробки и ослабляем болты сцепления. После этого аккуратно снимаем коробку передач, соблюдая осторожность, чтобы не повредить компоненты трансмиссии.
Как установить новый диск сцепления на ВАЗ 2106?
После снятия старого комплекта сцепления установите новый диск в предназначенное для него место, внимательно проверяя, чтобы он правильно сочетался с ведущим валом коробки передач. Обратите внимание на правильную ориентацию диска, чтобы зубья не перекосились. Далее устанавливаем корзину сцепления и фиксируем её болтами с нужным моментом затяжки. После установки сцепления важно проверить его работу вручную перед окончательной сборкой.
Сколько времени обычно занимает замена сцепления на ВАЗ 2106?
Время замены сцепления на ВАЗ 2106 зависит от опыта механика и наличия необходимых инструментов. В среднем, процесс может занять от 4 до 6 часов. Это включает снятие коробки передач, замену сцепления, а также сборку и тестирование системы. Для новичков время может увеличиться из-за необходимости знакомиться с процессом и инструментами.
Как правильно заменить сцепление на ВАЗ 2106?
Замена сцепления на ВАЗ 2106 включает несколько основных этапов. Сначала необходимо поднять переднюю часть автомобиля с помощью домкрата и закрепить его на подставках для безопасности. После этого снимите колесо, открутите защиту картера и демонтируйте трансмиссию. Затем откручиваются болты сцепления, снимается диск сцепления, нажимной и выжимной подшипник. После установки нового комплекта сцепления все детали возвращаются на свои места. Процесс требует точности, чтобы избежать повреждения других частей трансмиссии. Обязательно следите за состоянием корзины сцепления и выжимного подшипника, так как их износ может повлиять на работу сцепления.
