Использование автомобильных двигателей на воде давно перестало быть редкостью среди владельцев маломерных судов. Моторы от ВАЗ, особенно модели 2108 и 2109, нередко становятся основой самодельных лодочных силовых установок. Они сравнительно легкие (около 120 кг в сборе), выдают до 75 л.с. и просты в ремонте, что делает их привлекательными для переоборудования.
Перед установкой необходимо учесть, что стандартная трансмиссия ВАЗ не предназначена для водной среды. Основная задача – правильно организовать передачу крутящего момента на гребной винт. Для этого применяют редукторы, например от мотобуксировщиков или маломощных катеров, либо создают самодельную муфту с переходником на гребной вал.
Крепление двигателя требует усиления транца и изготовления жесткой опоры. Используются стальные уголки, швеллера и профильная труба с обязательной антикоррозийной обработкой. Важно предусмотреть систему охлаждения: штатную жидкостную систему переделывают под забор воды из-под днища с обратным сливом за борт.
Нельзя забывать и о системе питания. Для стабильной работы мотора требуется бензобак объемом не менее 20 литров и топливный насос, рассчитанный на горизонтальное расположение. Электрика требует перенастройки: стартер, генератор и система зажигания должны быть защищены от влаги и подключены к герметичной аккумуляторной системе с тумблером аварийного отключения.
Такая переделка – не просто замена мотора, а полноценная реконструкция судна. При грамотном подходе и точном расчете подобный проект дает не только прирост мощности, но и уникальный опыт создания техники, адаптированной под индивидуальные задачи на воде.
Выбор подходящего мотора ВАЗ для установки на лодку
Для переоборудования лодки лучше всего подходят бензиновые моторы от классических моделей ВАЗ, обладающие компактными размерами, простотой конструкции и достаточной мощностью. Основное внимание следует уделить четырём параметрам: вес двигателя, объём, мощность, ремонтопригодность.
- ВАЗ-2101 (1.2 л, 64 л.с.) – минимальный вес (около 95 кг), простая конструкция, низкий расход топлива. Идеален для небольших лодок с лёгким корпусом.
- ВАЗ-2103/2106 (1.5–1.6 л, 75–80 л.с.) – увеличенная мощность при умеренном весе. Подходит для лодок с грузоподъёмностью от 400 кг. Хороший баланс между тягой и экономичностью.
- ВАЗ-2108 (1.3–1.5 л, 65–75 л.с.) – поперечное расположение двигателя, компактность. Возможна установка на лодки с ограниченным моторным отсеком. Однако потребуется переделка креплений.
Не рекомендуется использовать двигатели от ВАЗ-2107 с карбюратором Озон без переделок – нестабильная работа на низких оборотах усложняет эксплуатацию на воде. Также не подходят инжекторные моторы без глубокого вмешательства в электронику и герметизацию ЭБУ.
- Выбирайте мотор с нижним расположением распределительного вала (OHV), так как они проще в обслуживании и лучше подходят для условий повышенной влажности.
- Учитывайте вес двигателя с редуктором – оптимум до 130 кг для маломерного судна.
- Обратите внимание на доступность запчастей: для старых моторов от «классики» они есть в любом магазине.
Идеальный вариант – двигатель от ВАЗ-21011 или ВАЗ-2106: прост в переделке, проверен на практике, даёт стабильную тягу на средних оборотах.
Подготовка лодки к установке автомобильного двигателя

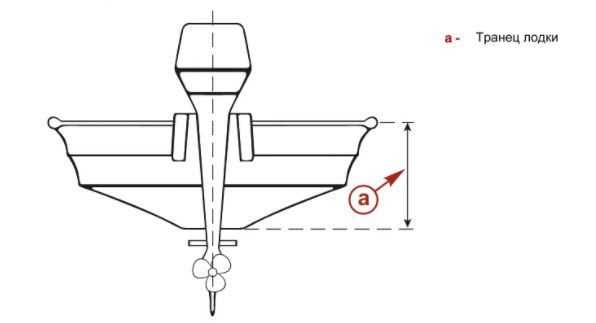

Перед монтажом двигателя от ВАЗ необходимо провести усиление транца. Толщина фанеры должна быть не менее 40 мм, желательно использовать влагостойкую берёзовую фанеру с пропиткой эпоксидной смолой. Усиление следует закрепить на стальных шпильках с шайбами большого диаметра. Болтовое соединение лучше дополнительно герметизировать полиуретановым герметиком.
Проверьте плавучесть лодки после усиления. Центр тяжести двигателя ВАЗ значительно выше подвесного мотора, поэтому перераспределение массы критично. В кормовой части желательно разместить пенопластовый блок объёмом не менее 0,08 м³ для компенсации веса двигателя. Также можно установить водонепроницаемые поплавковые камеры вдоль бортов.
Для передачи крутящего момента потребуется установка переходной плиты. Её изготавливают из стальной пластины толщиной не менее 10 мм. Крепёжные отверстия подбираются строго под крепёжные точки мотора и усиленного транца. При необходимости в плите фрезеруются технологические пазы под элементы охлаждения и выхлопной тракт.
Организуйте отвод выхлопа. Для этого лучше использовать нержавеющий патрубок с гибкой термостойкой трубкой, выведенной выше ватерлинии. Обязательно учтите виброразвязку через резиновые вставки и гофру. Штатная система охлаждения двигателя должна быть модифицирована: блок подключается к забору воды через морскую помпу, установленную на отдельном валу или шкиве.
Система управления должна быть готова к установке дистанционного газа и реверса. Устанавливаются тросы управления с минимальным количеством изгибов, в идеале – радиус не менее 200 мм. Рулевая колонка укрепляется металлическими косынками и соединяется с мотором через жёсткую тягу.
Переделка системы охлаждения мотора для работы на воде
Для того чтобы мотор от ВАЗ эффективно функционировал на лодке, необходимо переделать систему охлаждения. Стандартная система, использующая антифриз или охлаждающую жидкость, предназначена для работы в условиях воздуха. В условиях воды требуется особый подход для обеспечения нормальной температуры работы двигателя.
Первым шагом является установка водяного насоса. Оригинальный насос, предназначенный для циркуляции антифриза в двигателе, следует заменить на насос, способный забирать воду из внешней среды. Этот насос должен быть устойчивым к коррозии, так как вода из водоема содержит различные примеси. Для этого идеально подойдет насос, выполненный из нержавеющей стали или с использованием специальных антикоррозийных покрытий.
Вторым важным элементом является радиатор. Мотор от ВАЗ оснащен радиатором для охлаждения жидкости, но для работы на воде его необходимо адаптировать. Можно установить внешний радиатор, который будет находиться за пределами корпуса лодки, и подключить его к системе охлаждения. Важно, чтобы радиатор был защищен от попадания мусора, иначе его эффективность резко снижается.
Необходимо позаботиться и о шлангах. Стандартные шланги системы охлаждения могут быть не устойчивы к воздействию соленой воды, поэтому их следует заменить на более прочные и устойчивые к агрессивным условиям. Выбор шлангов из устойчивых к воздействию воды материалов повысит срок службы системы.
Термостат также нужно заменить. В стандартной системе охлаждения от ВАЗ термостат работает на основе температуры антифриза. Для работы на воде целесообразно установить термостат с изменяемым диапазоном температур, что позволит точно регулировать циркуляцию воды по системе охлаждения в зависимости от условий эксплуатации.
Обязательно проверяйте герметичность всей системы охлаждения после переделки. Вода должна поступать в систему только через специально подготовленные патрубки, а ее утечка может привести к перегреву мотора. Для этой цели подойдут усиленные соединения и прокладки, которые исключат утечку воды.
Кроме того, рекомендуется установить фильтры для очистки воды, поступающей в систему. Это поможет избежать засорения каналов охлаждения и продлит срок службы насоса и радиатора. Важно регулярно проверять их состояние, чтобы предотвратить потерю эффективности охлаждения.
Изготовление креплений и опор для двигателя на лодке
Для установки мотора от ВАЗ на лодку необходимы надежные и устойчивые крепления. Важнейший этап – создание креплений и опор, которые выдержат вибрации и нагрузку, возникающие при работе двигателя. Следует учитывать материалы, механические свойства и характеристики самой лодки.
Первоначально нужно определить место установки мотора. Оптимально располагать его в центре лодки, чтобы обеспечить баланс и равномерное распределение нагрузки. Это важно как для маневренности, так и для безопасности в процессе эксплуатации.
Для изготовления креплений можно использовать металл, например, сталь или алюминий. Сталь – более прочный и долговечный материал, но она имеет больший вес. Алюминий легче, но может быть менее устойчив к нагрузкам, если его толщина недостаточна. Важно выбрать металл с учетом предполагаемой нагрузки на двигатель и долговечности конструкции.
Крепление мотора должно быть выполнено в виде каркасной конструкции, которая будет надежно фиксировать двигатель. Для этого можно использовать металлические уголки или шины, которые крепятся к корпусу лодки с помощью винтов и болтов с шайбами. Важен надежный крепеж, чтобы предотвратить вибрацию и смещение двигателя при работе.
Для минимизации вибраций можно использовать резиновые прокладки между двигателем и крепежами. Это снизит износ и улучшит стабильность работы мотора. Резина должна быть достаточно жесткой, чтобы не пропускать излишних колебаний, но и эластичной для поглощения ударных нагрузок.
Дополнительно, стоит позаботиться об усилении места установки. Для этого можно сделать дополнительные ребра жесткости или использовать металлические пластины, которые распределят нагрузку на более широкую область лодки. Это предотвратит деформацию корпуса под воздействием больших сил.
При креплении мотора следует учесть возможность регулировки угла наклона. Это можно реализовать с помощью специального механизма с отверстиями для крепления, которые позволят варьировать угол установки в зависимости от нужд эксплуатации.
Не менее важен контроль за прочностью креплений в процессе эксплуатации. Рекомендуется периодически проверять их состояние, так как вибрации и нагрузки могут ослабить крепежи. Также стоит дополнительно защитить металлические части от коррозии, используя антикоррозийные покрытия или краску.
Настройка трансмиссии и соединение с гребным валом
Первым этапом является выбор редуктора. Оптимальное соотношение редуктора для лодки с мотором от ВАЗ – это 2:1 или 1.5:1, в зависимости от характеристик лодки и мощности двигателя. Выбор редуктора должен учитывать максимальные обороты двигателя и требуемую скорость вращения гребного винта. Неверно подобранное соотношение приведет к перегрузке мотора или недостаточной мощности на гребном валу.
Для соединения редуктора с гребным валом потребуется карданный вал, который должен быть правильно установлен, чтобы избежать вибраций и излишнего износа. Карданный вал должен быть выполнен из прочного материала, например, из стали, и иметь минимальные люфты, чтобы не терять передаваемую мощность. Необходимо учесть, что длина вала должна быть оптимальной для конкретной конструкции лодки, чтобы избежать перегибов и нагрузок на соединения.
После установки редуктора и карданного вала следует проверить углы соединений. Для этого нужно, чтобы углы наклона валов не превышали 15-20 градусов. Чем меньше угол, тем меньше потери мощности. Важно, чтобы карданный вал был правильно выровнен и не имел перекосов, так как это может привести к вибрациям и быстрому износу.
Соединение с гребным валом осуществляется через фланец, который должен быть надежно закреплен с обеих сторон. Убедитесь, что фланцы соединяются без перекосов, а болты затянуты до необходимого момента. Для предотвращения утечек и дополнительного крепления используйте герметик.
Не забывайте про правильную смазку всех движущихся частей трансмиссии. Использование качественного трансмиссионного масла поможет снизить износ и повысить эффективность работы системы. Регулярная проверка уровня масла и его замена продлят срок службы всей трансмиссии.
Организация системы питания и зажигания вне автомобиля
При установке мотора от ВАЗ на лодку необходимо правильно организовать систему питания и зажигания, так как использование автомобильных комплектующих в условиях водной эксплуатации требует адаптации для обеспечения надежности и долговечности работы двигателя.
Система питания
Основной задачей системы питания является подача топлива в двигатель, а также поддержание оптимальной топливной смеси. На лодке необходимо учесть особенности эксплуатации мотора, такие как перепады температуры, возможные колебания уровня топлива и влияние воды.
- Топливный насос: Автомобильный насос от ВАЗ вряд ли подойдет без доработок. Для работы в условиях лодки предпочтительно использовать насос с низким потреблением мощности и устойчивостью к воде. Лучший выбор – это внешний топливный насос с мембранной системой.
- Топливный фильтр: Рекомендуется использовать фильтр, предназначенный для судовых двигателей, чтобы предотвратить попадание воды и загрязнений в систему питания.
- Топливопровод: Пластиковые и резинотканевые трубки могут не выдержать воздействия ультрафиолета и морской воды, поэтому лучше выбрать армированные металлические или специальные топливопроводы для лодочных двигателей.
- Система подачи топлива: Чтобы исключить проблемы с подачей топлива при наклоне лодки, необходимо предусмотреть дополнительные гравитационные резервуары или установку вакуумных насосов, которые обеспечат бесперебойную работу системы.
Система зажигания
Для работы двигателя в условиях лодки нужно адаптировать систему зажигания, так как высокая влажность и соленая вода могут вызвать коррозию или сбои в работе стандартной системы автомобиля.
- Трамблер: Важно герметизировать корпус трамблера, чтобы предотвратить попадание влаги. Рекомендуется использовать уплотнительные кольца и дополнительные защитные кожухи, которые обеспечат герметичность.
- Катушка зажигания: Катушку лучше устанавливать в сухое место, вдали от водяных брызг. Для повышения долговечности катушки можно использовать защитные кожухи, которые исключат ее попадание в контакт с водой.
- Свечи зажигания: Обычные автомобильные свечи ВАЗ могут не обеспечивать стабильную работу на лодке, особенно при высокой влажности. Рекомендуется использовать водонепроницаемые свечи с защитой от коррозии.
- Электронное зажигание: Система электронного зажигания будет более эффективной и надежной в условиях работы на лодке, поскольку она обеспечивает точную настройку и минимизирует вероятность неисправностей, связанных с механическим износом.
Понимание особенностей работы этих систем в условиях эксплуатации на воде поможет значительно повысить долговечность мотора и улучшить его эксплуатационные характеристики. Правильная организация системы питания и зажигания обеспечит бесперебойную работу и минимизирует риски поломок в процессе использования лодки.
Запуск и проверка работы мотора ВАЗ в условиях водоема
Перед запуском мотора ВАЗ на лодке в водоеме необходимо тщательно подготовить все системы. Убедитесь, что мотор установлен надежно, топливная система герметична, а все соединения закреплены. Проверьте уровень масла в двигателе и трансмиссии, при необходимости долейте. Обратите внимание на состояние свечей зажигания – они должны быть чистыми и не иметь повреждений.
Для старта мотора в воде необходимо обеспечить правильное охлаждение двигателя. Подключите систему водяного охлаждения и убедитесь, что все шланги герметичны, а насос работает должным образом. Важно проверить, не блокируют ли шланги или воздухозаборники посторонние предметы, которые могут повлиять на циркуляцию воды.
Запуск мотора должен происходить при условии, что лодка находится в воде, чтобы исключить перегрев. На момент старта мотор должен быть в нейтральном положении. Включите зажигание и потяните за стартер. Если мотор не заводится с первого раза, проверите топливо в баке, а также исправность аккумулятора.
После первого запуска дайте мотору поработать на холостых оборотах около 5 минут. Это необходимо для прогрева двигателя и проверки работы системы охлаждения. Важно следить за температурой двигателя: если она начинает превышать допустимые значения, сразу остановите мотор и проверьте систему охлаждения на наличие неисправностей.
После прогрева можно начать проверку работы мотора на разных оборотах. Плавно увеличивайте скорость и внимательно следите за поведением двигателя. Обратите внимание на возможные вибрации, посторонние шумы или нестабильную работу мотора. Эти признаки могут указывать на неисправности в карбюраторе, системе подачи топлива или на проблемы с трансмиссией.
После проверки на высоких оборотах вернитесь к холостым оборотам и убедитесь, что мотор работает стабильно, без перебоев и потери мощности. Завершающим этапом является проверка работы всех вспомогательных систем: рулевого управления, системы подачи топлива и работы электрики. Убедитесь, что лодка реагирует на повороты руля без задержек, а топливо подается равномерно.
Рекомендуется проводить этот процесс в спокойных водах без сильного ветра, чтобы минимизировать возможные риски и убедиться в корректной работе всех систем.
Вопрос-ответ:
Какую модель мотора ВАЗ лучше всего установить на лодку?
Для установки мотора от ВАЗ на лодку часто используют двигатели от моделей ВАЗ-2101, ВАЗ-2103 и ВАЗ-2106. Эти моторы обладают достаточно хорошей мощностью и простотой в обслуживании. Они достаточно универсальны и легко адаптируются к различным типам лодок, особенно если требуется работа в условиях не слишком сильных волн. Важно также учитывать вес мотора, чтобы он не перегрузил лодку и не ухудшил её управляемость.
Как правильно провести адаптацию мотора ВАЗ на лодку?
Процесс адаптации мотора ВАЗ на лодку требует внимательности к нескольким ключевым моментам. Во-первых, необходимо изготовить крепление для мотора, которое будет надежно фиксировать его на транце лодки. Во-вторых, стоит обратить внимание на передачу мощности — для этого потребуется редуктор, который подберут в зависимости от мощности мотора и характеристик лодки. Также стоит продумать систему охлаждения мотора, так как в условиях воды двигатель может перегреваться, особенно при длительной эксплуатации.
Какие инструменты понадобятся для установки мотора ВАЗ на лодку?
Для установки мотора ВАЗ на лодку понадобятся базовые инструменты, такие как дрель, болгарка, сварочный аппарат (если потребуется сварка для креплений), набор ключей, а также отвертки и гаечные ключи для монтажа деталей. Важно заранее подготовить все необходимые материалы для крепления мотора, включая болты, гайки и шайбы. Также может потребоваться редуктор и дополнительные элементы для охлаждения двигателя, которые тоже лучше подготовить заранее.
Как избежать перегрева мотора при использовании его на лодке?
Перегрев мотора можно избежать, если правильно организовать систему охлаждения. Во-первых, важно, чтобы двигатель был в хорошем состоянии и не имел засорений в системе охлаждения. Во-вторых, нужно внимательно следить за уровнем охлаждающей жидкости. В некоторых случаях устанавливают дополнительный насос или модернизируют систему охлаждения, чтобы обеспечить лучшую циркуляцию воды и предотвратить перегрев. Также стоит не забывать о регулярной проверке мотора, чтобы своевременно выявить возможные проблемы.
Сколько времени займет установка мотора от ВАЗ на лодку?
Время, необходимое для установки мотора от ВАЗ на лодку, зависит от уровня подготовки и наличия всех необходимых деталей. В среднем на выполнение таких работ может уйти от нескольких дней до недели. Важно учесть время на изготовление и монтаж креплений, настройку редуктора и систему охлаждения, а также возможные корректировки по ходу работы. Если все материалы и инструменты подготовлены заранее, то процесс можно значительно ускорить.
Какие сложности могут возникнуть при установке мотора от ВАЗ на лодку своими руками?
Установка мотора от ВАЗ на лодку требует определенной подготовки, так как нужно учесть несколько факторов. Во-первых, мотор от ВАЗ имеет большую массу и размеры, чем обычно устанавливаемые лодочные моторы. Это может повлиять на баланс и маневренность лодки. Во-вторых, необходимо правильно закрепить мотор, чтобы избежать его повреждения при эксплуатации. Также потребуется адаптировать трансмиссию и выхлопную систему, что может потребовать дополнительных материалов и сварочных работ. К тому же потребуется специальное оборудование, чтобы обеспечить подачу топлива и охлаждение мотора, так как автомобильный мотор не предназначен для работы в водной среде без дополнительной доработки.
