Датчик коленвала на ВАЗ 2114 играет ключевую роль в системе управления двигателем. Он отвечает за передачу информации о положении коленчатого вала в ECU (электронный блок управления), что напрямую влияет на корректную работу двигателя. Понимание того, как правильно проверять этот датчик, поможет избежать ненужных расходов и проблем с запуском автомобиля.
Для диагностики датчика коленвала на ВАЗ 2114 потребуется мультиметр и немного знаний о его работе. Начать нужно с визуального осмотра самого датчика и его проводки. Повреждения или обрыв проводов могут быть причиной неисправности, в этом случае нужно сразу же устранить проблемы с подключением. Если внешние дефекты отсутствуют, можно переходить к проверке электрических характеристик датчика.
Проверка с помощью мультиметра: установите мультиметр в режим измерения сопротивления. Отсоедините разъем датчика коленвала и замерьте сопротивление между контактами. Нормальное значение сопротивления датчика коленвала на ВАЗ 2114 должно находиться в пределах 500–700 Ом. Если значение выходит за эти пределы, датчик необходимо заменить. Для проверки работы датчика на ходу можно использовать сканер, который подключается к диагностическому разъему автомобиля.
Проверка сигнала: используя осциллограф, можно проверить форму сигнала, который датчик коленвала передает в ECU. На исправном датчике будет наблюдаться четкий импульсный сигнал при вращении коленвала. Если сигнал отсутствует или имеет нестабильную форму, датчик неисправен и нуждается в замене.
Важно помнить, что неисправный датчик коленвала может вызвать проблемы с запуском двигателя, а также нестабильную работу на холостом ходу. Поэтому регулярная диагностика и проверка его состояния – залог нормальной работы вашего автомобиля.
Проверка датчика коленвала на ВАЗ 2114 с помощью мультиметра
Для проверки датчика коленвала на ВАЗ 2114 с помощью мультиметра необходимо выполнить несколько шагов. Это позволит убедиться в его работоспособности и своевременно выявить неисправности.
- Подготовка к проверке: Отключите зажигание и снимите проводку с датчика коленвала. Найдите выходные контакты датчика, обычно это два или три контакта.
- Выбор режима мультиметра: Установите мультиметр в режим измерения сопротивления (Ом) или, в случае если мультиметр поддерживает, в режим проверки диодов.
- Проверка напряжения при вращении коленвала: Включите зажигание, установите мультиметр в режим измерения переменного напряжения и подключите щупы к выходным контактам датчика. При вращении коленвала мультиметр должен фиксировать переменное напряжение, которое возникает благодаря изменению магнитного поля датчика.
Если мультиметр не фиксирует напряжение или сопротивление выходит за допустимые пределы, датчик коленвала нуждается в замене.
Как диагностировать неисправность датчика коленвала по ошибкам ECU
Диагностика неисправности датчика коленвала с помощью ошибок ECU позволяет быстро определить возможные проблемы в системе. Современные автомобильные блоки управления (ECU) могут зафиксировать ошибку, связанную с этим датчиком, и отразить её в памяти. Вот как это можно сделать:
1. Подключите сканер OBD-II или диагностическое оборудование для считывания кодов ошибок с ECU.
2. Выведите все текущие и сохранённые коды ошибок. Ошибки, связанные с датчиком коленвала, обычно имеют следующие коды:
- P0335 – неисправность датчика коленвала.
- P0336 – сигнал от датчика коленвала слишком высокий или слишком низкий.
- P0337 – обрыв или низкий сигнал датчика коленвала.
- P0338 – высокий сигнал от датчика коленвала.
3. После того как код ошибки будет обнаружен, выполните следующие действия:
- Проверьте проводку и разъемы датчика коленвала. Обрыв или коррозия проводки могут привести к ошибкам, особенно если сигнал датчика не передаётся корректно.
- Оцените состояние датчика. Если он загрязнён или имеет механические повреждения, это может быть причиной неисправности. Для очистки можно использовать специализированные жидкости для датчиков.
- Проверьте уровень топлива и искры. Иногда неисправности системы зажигания или топливной системы могут вызвать ложные ошибки датчика коленвала.
4. Если ошибки сохраняются после выполнения проверок, возможно, датчик требует замены. Убедитесь, что новый датчик соответствует техническим характеристикам вашего автомобиля.
5. После устранения неисправности сбросьте код ошибки с помощью сканера и выполните тестовый запуск двигателя. Если ошибка не появляется снова, неисправность устранена.
При правильной диагностике и замене неисправного датчика коленвала вы сможете избежать многих проблем с работой двигателя и его запуском.
Как проверить сопротивление датчика коленвала на ВАЗ 2114
Для проверки сопротивления датчика коленвала на ВАЗ 2114 необходимо использовать мультиметр. Это поможет определить, работает ли датчик исправно, или его требуется заменить.
Шаги для проверки:
1. Подготовка: Перед началом проверки отключите аккумулятор, чтобы избежать короткого замыкания или повреждения электроники.

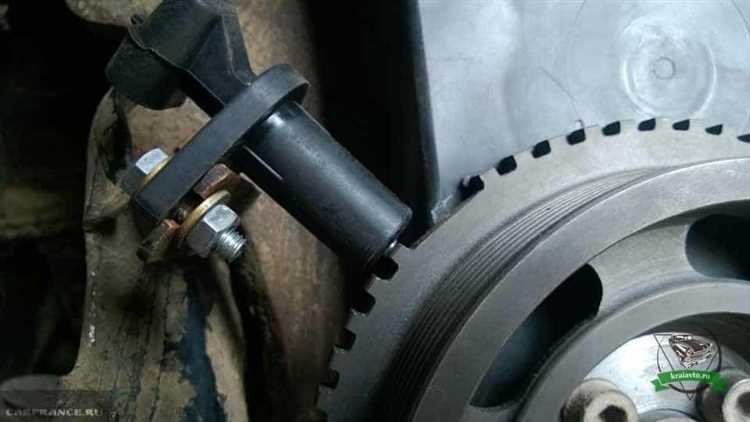

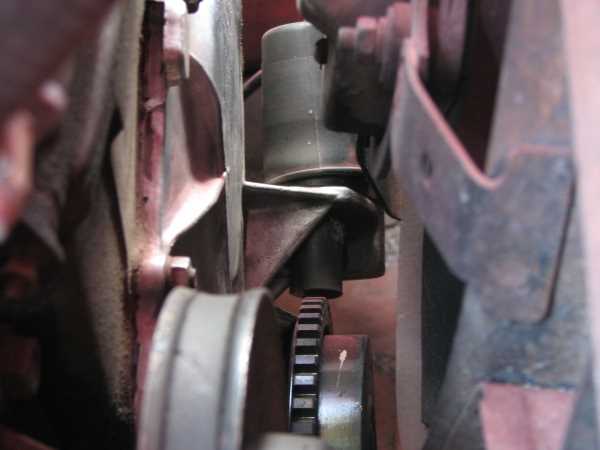

2. Нахождение датчика: Датчик коленвала находится на блоке двигателя в области маховика. Он крепится с помощью одного болта и подключен к проводке.
3. Отключение разъема: Отсоедините разъем датчика коленвала. Это необходимо для того, чтобы замерить сопротивление непосредственно в датчике, а не в проводах.
5. Результат измерения: Нормальное сопротивление для датчика коленвала на ВАЗ 2114 должно быть в пределах от 200 до 1200 Ом. Если сопротивление выходит за эти пределы, датчик неисправен и требует замены.
6. Повторная проверка: Если сопротивление в пределах нормы, проверьте мультиметр еще раз и убедитесь, что контакты не окислились и не имеют повреждений.
При отклонении показаний от нормы, замена датчика – единственный способ решить проблему.
Определение состояния датчика коленвала по его внешнему виду
Для диагностики датчика коленвала на ВАЗ 2114 можно ориентироваться на его внешний вид. На корпусе устройства не должно быть трещин, вмятин или других механических повреждений. Если корпус повреждён, это может привести к неисправности датчика, поскольку элементы внутри могут быть повреждены или загрязнены.
Осмотрите проводку, которая соединяет датчик с автомобилем. Повреждения изоляции проводов могут привести к перебоям в сигнале или полной потере связи с блоком управления. Местами изоляция может быть изношена, что также вызовет плохой контакт и ошибки в показаниях.
Обратите внимание на грязь и окисление, особенно на контактах. Эти загрязнения могут ухудшить проводимость и вызвать сбои в работе датчика. Ржавчина на металлических частях датчика также сигнализирует о плохом состоянии устройства. Чистка таких элементов с использованием специальных средств помогает восстановить нормальную работу датчика.
Важно обратить внимание на магнитную часть датчика. Если она сильно изношена или повреждена, это может повлиять на точность считывания сигнала с зубьев коленвала, что приведёт к сбоям в системе зажигания или проблемам с запуском двигателя.
Как тестировать датчик коленвала с помощью осциллографа
Для диагностики датчика коленвала на ВАЗ 2114 с использованием осциллографа потребуется выполнить несколько шагов. Этот метод позволяет точно определить работоспособность датчика, его отклонения или повреждения.
Подготовка осциллографа: Подключите осциллограф к автомобильной электросистеме. Убедитесь, что выбран правильный режим работы осциллографа для измерений сигнала с датчика коленвала. Рекомендуется использовать диапазон 1-2 В для точности измерений.
Процесс тестирования: Попросите кого-то повернуть ключ зажигания в положение «стартер». Осциллограф должен зафиксировать импульсный сигнал от датчика. На экране должен появиться периодический сигнал с характерными пиками, соответствующими меткам на диске коленвала.
Интерпретация сигнала: На экране осциллографа должны отображаться чёткие импульсы. Если сигнал неправильной формы (например, с отсутствующими пиками или неправильным временем между импульсами), это указывает на неисправность датчика. Повреждённый датчик может выдавать нестабильный сигнал или вообще не генерировать его.
Дополнительная диагностика: Если сигнал на экране осциллографа нестабилен, проверьте проводку и соединения датчика. Иногда проблемы могут быть вызваны плохими контактами или загрязнениями на разъёмах.
Проверка проводки датчика коленвала на ВАЗ 2114
Перед тем как проверить сам датчик коленвала, важно убедиться в исправности проводки, которая соединяет его с ЭБУ. Повреждения проводки могут быть причиной неисправностей в системе зажигания и неправильной работы мотора.
Для начала визуально осмотрите проводку. Проверьте наличие повреждений изоляции, перегибов или мест, где провода могут тереться о другие элементы, что может привести к короткому замыканию. Особое внимание уделите участкам проводов в местах их подключения к датчику и ЭБУ.
Используйте мультиметр для проверки целостности проводов. Измерьте сопротивление между датчиком и ЭБУ. При нормальном соединении сопротивление будет минимальным. Если сопротивление высокое или отсутствует, значит, проводка повреждена.
Для более точной диагностики используйте тестер для проверки наличия сигнала с датчика. Если сигнал нестабилен или отсутствует, это может свидетельствовать о проблемах в проводке или разъеме. Подключите тестер к проводам и прокачайте двигатель. Сигнал должен меняться в зависимости от положения коленвала.
Если все вышеуказанные проверки не выявили проблем, но датчик продолжает работать некорректно, проверку проводки следует повторить с использованием диэлектрической смазки на контактах, чтобы исключить влияние коррозии.
Как проверить работу датчика коленвала с подключением к сканеру
Для проверки работы датчика коленвала с использованием диагностического сканера необходимо выполнить несколько шагов. Это позволит точно определить, работает ли датчик корректно или требует замены.
1. Подключите сканер к диагностическому разъему автомобиля ВАЗ 2114. Разъем обычно находится под панелью приборов, рядом с водителем. Убедитесь, что сканер совместим с автомобилем и работает правильно.
2. Включите зажигание, но не запускайте двигатель. Сканер должен быть в режиме диагностики, готовом к считыванию данных с ЭБУ автомобиля.
3. На экране сканера выберите раздел, связанный с показателями работы двигателя или датчиков. Это может быть раздел «Датчики» или «Системы двигателя» в меню устройства.
4. В меню сканера найдите параметры, связанные с датчиком коленвала. Обычно это данные о скорости вращения коленвала или импульсы от датчика. Если датчик работает исправно, вы должны увидеть изменение значений при вращении коленвала вручную или при запуске двигателя.
5. Для более точной диагностики запустите двигатель. На экране сканера должны появиться значения, соответствующие оборотам двигателя. Если показания не меняются или показывают ошибочные данные, это может указывать на неисправность датчика коленвала.
6. В случае появления ошибок на экране сканера, сохраните их для дальнейшего анализа. Некоторые сканеры могут предоставить дополнительные коды ошибок, которые укажут на возможные неисправности датчика коленвала или его цепи подключения.
7. Также обратите внимание на возможные показания, такие как «пропуски импульсов» или «сигнал отсутствует». Эти сообщения могут подтвердить, что датчик или его проводка повреждены.
8. После завершения проверки сбросьте ошибки на сканере и отключите его от разъема. Проверьте, если ошибки появляются снова, это сигнализирует о продолжении проблемы с датчиком коленвала.
Частые ошибки при проверке датчика коленвала и как их избежать
Неверная проверка сопротивления датчика – одна из распространённых ошибок. При замере сопротивления датчика коленвала важно соблюдать правильные параметры измерений. Часто используются мультиметры с низким качеством измерений, что может привести к неверным показаниям. Для точности лучше использовать мультиметр с высокой точностью измерений сопротивления и следить за тем, чтобы измерения проводились при температуре двигателя, приближенной к рабочей.
Игнорирование проверки состояния проводки также может привести к неверным результатам диагностики. Многие владельцы автомобилей проверяют только сам датчик, не обращая внимания на возможные повреждения проводки. Повреждения проводки или плохой контакт в разъёме могут искажать сигналы от датчика. Рекомендуется всегда проверять проводку на целостность и наличие окислов в разъёмах перед диагностикой датчика.
Неправильная установка датчика – ещё одна ошибка. Датчик коленвала должен быть установлен строго по инструкции, с правильным зазором между его элементами и зубьями шкива коленвала. Даже небольшие отклонения могут привести к сбоям в работе датчика, что приведёт к ошибкам в системе управления двигателем. Перед установкой стоит убедиться, что на датчике нет механических повреждений, а его крепление не ослаблено.
Игнорирование проверок на рабочем двигателе – важный момент. Иногда владельцы автомобилей проводят диагностику датчика на выключенном двигателе, что может не дать точного представления о его состоянии в реальных условиях. Лучше всего проверять работу датчика в процессе работы двигателя, чтобы оценить его реакцию на изменения оборотов и нагрузок.
Вопрос-ответ:
Как проверить исправность датчика коленвала на ВАЗ 2114?
Для проверки датчика коленвала на ВАЗ 2114 нужно выполнить несколько шагов. Первое, что стоит сделать, это визуальный осмотр. Нужно убедиться, что датчик не имеет повреждений, следов коррозии или загрязнений. Затем, с помощью мультиметра, можно измерить сопротивление датчика. В большинстве случаев сопротивление должно быть в пределах 550-650 Ом. Также стоит проверить сигнал с датчика при включении зажигания с помощью осциллографа или диагностического оборудования. Нормальный сигнал будет иметь форму периодических импульсов. Если сигнал отсутствует или он слишком слабый, датчик может быть неисправен.
Почему не работает двигатель после замены датчика коленвала на ВАЗ 2114?
Причины, по которым двигатель не запускается после замены датчика коленвала на ВАЗ 2114, могут быть разными. Во-первых, стоит проверить, правильно ли подключен новый датчик. Если проводка повреждена или соединения не надежные, двигатель может не получать сигналы от датчика. Во-вторых, важно убедиться, что установленный датчик соответствует марке и модели автомобиля. Если датчик оказался не совместимым, это также может привести к сбоям в работе двигателя. Еще одной причиной может быть неправильная установка датчика — если он был установлен с перекосом, это может повлиять на его работу. И наконец, возможно, что новый датчик тоже оказался неисправным, в таком случае его стоит заменить.
Какой мультиметр лучше использовать для проверки датчика коленвала на ВАЗ 2114?
Для проверки датчика коленвала на ВАЗ 2114 подходит мультиметр с функцией измерения сопротивления и проверки целостности цепей. Лучше всего использовать цифровой мультиметр, так как он дает точные показания. При проверке датчика коленвала нужно выставить мультиметр в режим измерения сопротивления (Ом) и проверить его на выводах датчика. Обычно сопротивление должно быть в пределах 550-650 Ом. Также, если мультиметр поддерживает функцию проверки целостности цепи, можно использовать её для диагностики обрывов в проводке датчика.
Как можно проверить датчик коленвала на ВАЗ 2114 без специального оборудования?
Если у вас нет специального оборудования, можно попробовать несколько простых методов для проверки датчика коленвала. Во-первых, можно подключить датчик к диагностическому сканеру и проверить наличие сигналов. Если сканер показывает ошибку или отсутствие сигнала, вероятно, датчик неисправен. Во-вторых, можно проверить проводку на наличие повреждений или коррозии. В крайнем случае, можно выполнить проверку мультиметром, измерив сопротивление датчика. Однако для более точной диагностики лучше всё-таки использовать осциллограф или специализированное оборудование, которое покажет работу датчика в реальном времени.
Что делать, если после замены датчика коленвала на ВАЗ 2114 ошибка не исчезла?
Если после замены датчика коленвала на ВАЗ 2114 ошибка не исчезла, первым делом стоит проверить, правильно ли был установлен новый датчик и нет ли проблем с его подключением. Возможно, был использован некачественный или неподходящий датчик. Также стоит обратить внимание на проводку, ведь она может быть повреждена или окислена. Далее, можно сбросить ошибку с помощью диагностического сканера и проверить, повторяется ли она. Если ошибка не исчезает, стоит проверить другие элементы системы зажигания, такие как катушки, проводку и ECU. В случае продолжающихся проблем можно провести более глубокую диагностику с помощью специализированного оборудования или обратиться к мастеру.
