Датчик включения вентилятора ВАЗ 2106 – ключевой элемент системы охлаждения двигателя, который отвечает за включение вентилятора при перегреве. Неправильно работающий датчик может привести к перегреву двигателя, что в свою очередь может вызвать серьезные повреждения. Проверка этого компонента является важной частью обслуживания автомобиля.
Первоначальная диагностика начинается с визуального осмотра датчика. Он установлен на корпусе радиатора и имеет два контакта. В случае повреждения корпуса или наличия загрязнений на контактах, это может быть причиной неправильной работы устройства. Очистите контакты и убедитесь в отсутствии коррозии. В случае видимых повреждений датчик подлежит замене.
Этапы проверки датчика включают в себя измерение его сопротивления с помощью мультиметра. Отключите датчик от проводки и подайте на него напряжение, имитируя условия работы системы охлаждения. В нормальном состоянии при перегреве датчик должен замкнуть цепь. Измерьте сопротивление между контактами датчика при различных температурах охлаждающей жидкости. Обычно, датчик замкнут при температуре 95-100°C, а размыкается при 85°C.
Для точной диагностики можно использовать специальный термометр для измерения температуры жидкости в радиаторе. Поднимите температуру до рабочей, проверьте срабатывание датчика. Если он не замкнет цепь при достижении необходимой температуры, это свидетельствует о неисправности устройства.
Проверка состояния датчика включения вентилятора на ВАЗ 2106

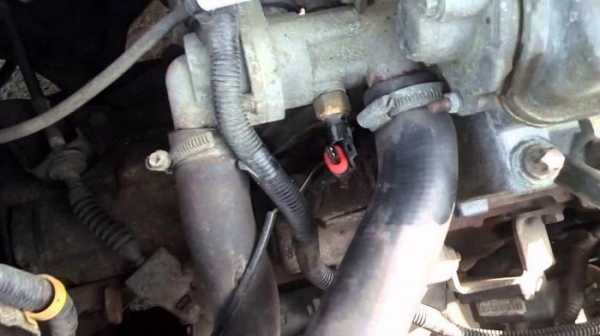

Для проверки состояния датчика включения вентилятора на ВАЗ 2106 требуется выполнить несколько ключевых шагов. Датчик находится в головке блока цилиндров, рядом с термостатом. Он отвечает за включение вентилятора охлаждения двигателя при перегреве. Его исправность критична для предотвращения перегрева мотора.
1. Проверка проводки и разъема
Начните с осмотра проводки, подключенной к датчику. На наличие повреждений или коррозии в разъеме. Убедитесь, что контакт не окислен, а проводка не имеет видимых повреждений. В случае обнаружения повреждений необходимо заменить поврежденный участок проводки.
2. Проверка сопротивления датчика
Для проверки датчика с помощью мультиметра установите его на режим измерения сопротивления. При температуре охлаждающей жидкости около 80–90°C сопротивление датчика должно быть в пределах 100–150 Ом. Если сопротивление значительно отклоняется от нормы, датчик неисправен и подлежит замене.
3. Тестирование работы датчика на месте
Для тестирования датчика при помощи мультиметра измерьте напряжение на контактах датчика при запущенном двигателе. Когда температура двигателя достигнет рабочей температуры, напряжение на контактах должно измениться. При включении вентилятора оно должно снизиться до нуля. Если напряжение остается постоянным, датчик не выполняет свою функцию, и его нужно заменить.
4. Проверка с использованием термощупа
Можно использовать термощуп для измерения температуры охлаждающей жидкости в месте расположения датчика. Если температура жидкости в этом участке двигателя превышает 90°C, но вентилятор не включается, это также указывает на неисправность датчика.
5. Заменяйте датчик при необходимости
Если все проверки показали, что датчик не работает корректно, его необходимо заменить. Для этого открутите старый датчик с помощью ключа, установите новый и подсоедините проводку. После этого проведите тестирование, чтобы убедиться в правильности работы системы охлаждения.
Инструменты и материалы для диагностики датчика вентилятора
1. Мультиметр – необходим для измерения сопротивления датчика, проверки напряжения на его контактах и наличия коротких замыканий. Для точности измерений мультиметр должен поддерживать функцию измерения сопротивления (Омметр) и измерение постоянного напряжения.
2. Термометр с щупом – используется для контроля температуры жидкости в системе охлаждения. Это позволит точно оценить, при какой температуре датчик должен активировать вентилятор. Термометр должен быть точным, с диапазоном, охватывающим 80–110°C.
3. Паяльник и припой – понадобятся для восстановления контактов или замены поврежденных проводов в случае необходимости. Паяльник должен иметь регулировку температуры для точности работы с мелкими компонентами.
4. Пробник для диагностики цепи заземления – используется для проверки состояния заземляющих проводов, что важно для правильной работы датчика. Это поможет исключить возможные проблемы с контактом и предотвратить ложные срабатывания вентилятора.
5. Изолента и термоусадочные трубки – материалы для ремонта проводки или защиты места пайки. Изолента используется для временных изолированных соединений, а термоусадочные трубки необходимы для долгосрочной защиты от коррозии.
6. Вольтметр – нужен для проверки подачи напряжения на сам датчик, чтобы убедиться в его нормальной работе в рамках заявленных значений. Напряжение должно быть стабильным и в пределах 12 В.
Все эти инструменты помогут эффективно диагностировать и устранить неисправности в датчике вентилятора ВАЗ 2106, обеспечив его долгосрочную и надежную работу.
Порядок снятия датчика с автомобиля ВАЗ 2106
Для начала работы необходимо отключить аккумулятор, чтобы исключить вероятность короткого замыкания или повреждения проводки.
1. Найдите датчик включения вентилятора. Он расположен на радиаторе, в нижней части его корпуса, с правой стороны автомобиля. Это небольшой элемент с проводами, которые идут к системе управления вентилятором.
2. Снимите защитный кожух радиатора, если он есть, для облегчения доступа к датчику. Для этого открутите несколько болтов, удерживающих кожух на месте.
3. Отсоедините проводку от датчика. Осторожно вытяните разъем, чтобы не повредить контактные элементы. Для этого можно использовать маленькую плоскую отвертку, поддевая фиксатор.
4. Используя ключ на 22 мм, открутите датчик от корпуса радиатора. Приложите достаточное усилие, чтобы ослабить резьбу, но избегайте чрезмерного давления, чтобы не повредить резьбу или сам датчик.
5. Извлеките датчик из крепления, аккуратно сняв его с радиатора. Если датчик застрял, слегка поверните его влево-вправо, чтобы облегчить извлечение.
После снятия датчика можно провести диагностику или заменить его новым, если старый не функционирует должным образом.
Методы проверки работоспособности датчика включения вентилятора
Датчик включения вентилятора ВАЗ 2106 контролирует температуру охлаждающей жидкости и управляет включением вентилятора радиатора. При его неисправности могут возникнуть проблемы с перегревом двигателя. Для проверки датчика необходимо использовать несколько методов, чтобы точно определить его работоспособность.
- Визуальный осмотр: Начните с проверки проводки, соединений и состояния датчика. Коррозия, изломы проводов или повреждения разъёмов могут привести к некорректной работе датчика.
- Измерение сопротивления: Для проверки датчика с помощью мультиметра измерьте сопротивление между контактами датчика при разных температурах. При комнатной температуре сопротивление должно быть в пределах 100-150 Ом. Когда температура охлаждающей жидкости достигнет 90°C, сопротивление должно снизиться до 10-20 Ом. Если значения отличаются, датчик требует замены.

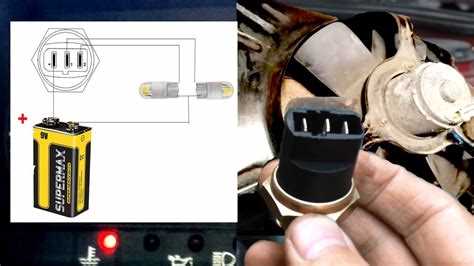

- Проверка с применением термометра: Нагрейте датчик в горячей воде с использованием термометра, чтобы определить его порог срабатывания. Вода должна быть нагрета до температуры около 90°C. Если датчик не замкнёт контакты при этой температуре, он неисправен.
- Проверка работы вентилятора: Подключите проводку к датчику и измерьте напряжение на контактах. При достижении пороговой температуры (обычно около 90°C) датчик должен замкнуть цепь, что приведёт к включению вентилятора. Если вентилятор не запускается, это может свидетельствовать о неисправности датчика.
При необходимости замены датчика выбирайте компоненты с точными характеристиками, чтобы избежать неправильного функционирования системы охлаждения.
Как интерпретировать результаты тестирования датчика вентилятора
Для точной оценки работы датчика включения вентилятора ВАЗ 2106 важно правильно интерпретировать его тестирование. Когда датчик проверяется мультиметром или другим измерительным прибором, нужно обратить внимание на несколько ключевых моментов.
Первым шагом является проверка сопротивления датчика при комнатной температуре. Для нормального датчика его сопротивление должно быть в пределах 0,3–0,5 Ом. Если мультиметр показывает гораздо более высокое сопротивление, это свидетельствует о его неисправности или о коррозии контактов. В этом случае датчик либо требует чистки, либо полной замены.
После этого следует проверить его поведение при нагреве. Для этого можно нагреть датчик, используя источник тепла, например, горячую воду или фен. Когда температура повышается, сопротивление должно изменяться. При температуре около 90–95°C оно должно значительно снижаться, что подтверждает нормальную работу датчика. Если сопротивление не изменяется, значит датчик не реагирует на температурные колебания и не выполняет свою функцию.
Кроме того, можно проверить срабатывание датчика в реальных условиях работы автомобиля. Для этого подключите датчик к электросхеме вентилятора и наблюдайте за его включением. Если вентилятор не включается при достижении определенной температуры охлаждающей жидкости (обычно около 90°C), это указывает на неисправность датчика.
Если на датчике имеются следы повреждений или видимая коррозия, это также может привести к некорректной работе системы. Важно заменить датчик, если его внешний вид ухудшился, а также если результаты тестов не соответствуют стандартам.
Ремонт или замена датчика включения вентилятора ВАЗ 2106
Датчик включения вентилятора на ВАЗ 2106 играет ключевую роль в поддержании нормальной температуры двигателя. При его неисправности может возникнуть перегрев, что приведет к серьезным повреждениям двигателя. Рассмотрим, как проверить, отремонтировать или заменить этот датчик.
Если вентилятор не включается при перегреве двигателя, сначала нужно убедиться в исправности датчика. Проблема может заключаться как в самом датчике, так и в проводке или соединениях. Давайте разберем основные этапы проверки и замены.
Проверка датчика включения вентилятора
Перед тем как приступать к ремонту или замене, важно правильно проверить датчик.
- Отключите аккумулятор.
- Найдите датчик. Он расположен в районе термостата двигателя, обычно на блоке цилиндров.
- Снимите фишку с датчика.
- С помощью мультиметра измерьте сопротивление датчика при разных температурах. При холодном двигателе сопротивление должно быть высоким, при перегреве – низким.
- Если значения не меняются в зависимости от температуры, датчик неисправен и подлежит замене.
Ремонт датчика
В случае неисправности датчика, его ремонт возможен, но требует аккуратности и знаний. Иногда проблема может быть в окисленных контактах или неисправных проводах. В таком случае можно:
- Очистить контакты с помощью наждачной бумаги или специального очищающего средства.
- Проверить соединения проводов и при необходимости заменить поврежденные участки.
- Если проблема с термостатом, нужно почистить или заменить его.
Однако в большинстве случаев датчик, особенно при старении, лучше заменить на новый. Это более надежный способ устранения проблемы.
Замена датчика включения вентилятора
Если ремонт невозможен или не дал результатов, следует заменить датчик. Процесс замены следующий:
- Отключите аккумулятор.
- Снимите фишку с старого датчика.
- Используя подходящий инструмент, аккуратно открутите старый датчик. Будьте осторожны, чтобы не повредить резьбу.
- Установите новый датчик, предварительно проверив его на соответствие модели автомобиля.
- Подключите фишку к новому датчику и убедитесь в надежности соединения.
- Подключите аккумулятор и проверьте работу вентилятора. Для этого запустите двигатель и дождитесь, пока температура не достигнет необходимого уровня. Вентилятор должен включиться при перегреве.
Если вентилятор продолжает не включаться, проверьте систему электропроводки и предохранители.
Заключение
Ремонт или замена датчика включения вентилятора на ВАЗ 2106 – это достаточно простая операция, не требующая сложного инструмента. Главное – правильно диагностировать проблему и выполнить замену качественного компонента. В случае сомнений лучше обратиться к специалисту, чтобы избежать дальнейших поломок.
Вопрос-ответ:
Как можно проверить датчик включения вентилятора на ВАЗ 2106?
Для проверки датчика включения вентилятора на ВАЗ 2106 нужно выполнить несколько шагов. В первую очередь, следует отключить аккумулятор. Затем, снять датчик с его места и проверить его состояние. С помощью мультиметра можно измерить сопротивление контактов датчика при различных температурах, чтобы удостовериться, включается ли он при нужной температуре. Также полезно проверить проводку, соединяющую датчик и вентилятор, на наличие повреждений и коррозии.
Почему не работает датчик включения вентилятора на ВАЗ 2106?
Если датчик не работает, причиной может быть его поломка, нарушение контакта или повреждение проводки. Иногда датчик может выйти из строя из-за перегрева или старения. Также возможно, что датчик не срабатывает, потому что его контактные соединения загрязнены или окислены. В этом случае полезно снять датчик, очистить его контакты и проверить состояние проводки. Если проблема сохраняется, возможно, потребуется заменить датчик.
Как проверить работоспособность датчика включения вентилятора ВАЗ 2106 без мультиметра?
Без мультиметра можно проверить работоспособность датчика включения вентилятора, подключив его к системе напрямую и запустив двигатель. Когда двигатель прогреется до определенной температуры, датчик должен замкнуть цепь и включить вентилятор. Если вентилятор не включается, попробуйте проверить сами контакты датчика на наличие загрязнений или окисления. В некоторых случаях поможет даже просто протереть контакты и снова проверить датчик.
Как часто нужно проверять датчик включения вентилятора на ВАЗ 2106?
Датчик включения вентилятора на ВАЗ 2106 рекомендуется проверять как минимум раз в год, особенно перед летним сезоном. Важно следить за его состоянием после зимы, так как резкие перепады температур могут повлиять на его работу. Также, если наблюдаются проблемы с охлаждением двигателя или вентилятор не включается вовремя, это может быть сигналом того, что датчик требует проверки.
Что делать, если датчик включения вентилятора на ВАЗ 2106 не выключается?
Если датчик включения вентилятора на ВАЗ 2106 не выключается, это может быть связано с его неисправностью или с проблемами в электрической цепи. Сначала стоит проверить сам датчик на наличие загрязнений или повреждений. Также стоит проверить состояние проводки и реле вентилятора. Если все в порядке, возможно, нужно заменить датчик, так как он может неправильно срабатывать или застревать в активном состоянии.
Как понять, что датчик включения вентилятора на ВАЗ 2106 неисправен?
Если вентилятор не включается при перегреве двигателя, возможно, проблема в датчике. Чтобы проверить его, необходимо снять проводку с датчика и замкнуть контакты. Если вентилятор включается, значит, датчик неисправен. Также можно измерить сопротивление датчика, оно должно изменяться в зависимости от температуры. При нагревании двигателя сопротивление должно снижаться, а при охлаждении — увеличиваться. Если этого не происходит, датчик нужно заменить.
Как правильно проверить работоспособность датчика включения вентилятора на ВАЗ 2106 без демонтажа?
Проверку датчика можно выполнить, не снимая его с автомобиля. Для этого нужно прогреть двигатель до рабочей температуры и проверить, включается ли вентилятор. Если вентилятор не включается, необходимо проверить проводку и реле. Если все элементы в порядке, то возможно сам датчик не работает должным образом. В таком случае его можно протестировать, подогрев его корпус с помощью фена или паяльной лампы, следя за тем, как он реагирует на изменение температуры — вентилятор должен включаться при достижении определенной температуры охлаждающей жидкости.
