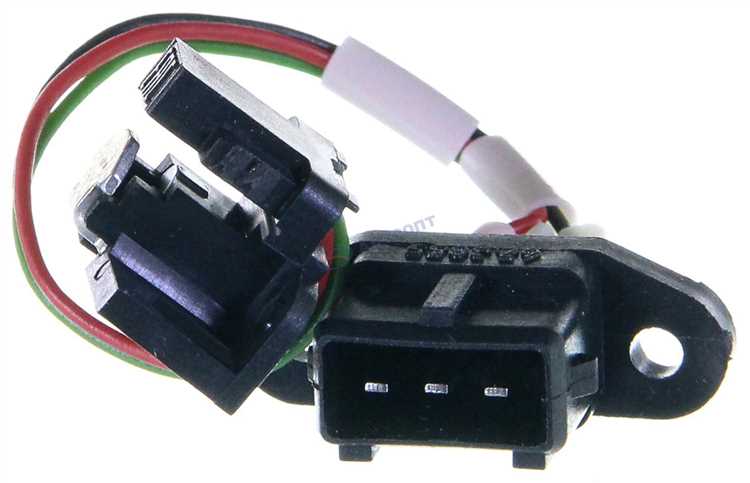

Датчик холла на ВАЗ 2109 является ключевым элементом системы зажигания, отвечающим за правильную подачу сигнала на электронный блок управления двигателем. Если этот датчик выходит из строя, возникают проблемы с запуском двигателя, его нестабильная работа или вовсе отказ системы зажигания. Чтобы диагностировать неисправность, важно понимать, как правильно проверить работоспособность датчика, используя доступные инструменты и методы.
Также стоит проверить проводку и соединения. Порой проблема может крыться в изношенных проводах, окисленных контактах или плохом соединении с электронным блоком. Проверьте целостность проводки от датчика до ЭБУ, убедитесь, что все соединения надежно закреплены и не имеют коррозии. Проблемы с контактом могут привести к неправильной передаче сигнала и сбоям в системе зажигания.
Еще один способ проверки – использование осциллографа для анализа формы сигнала. Этот метод позволяет не только обнаружить неисправности в работе датчика, но и определить, насколько точно он выполняет свою функцию при различных оборотах двигателя. Если форма сигнала искажается или сигнал не появляется вовсе, это свидетельствует о неисправности датчика холла.
Важно помнить, что в случае выявления неисправности датчика холла, его замена должна производиться с учетом точных рекомендаций производителя. Это позволит избежать ошибок при установке нового компонента и обеспечить стабильную работу системы зажигания на долгое время.
Подготовка к проверке датчика холла на ВАЗ 2109
Перед проверкой датчика холла на ВАЗ 2109 необходимо убедиться, что автомобиль находится в безопасном состоянии. Для начала отсоедините отрицательную клемму аккумулятора, чтобы избежать случайного короткого замыкания при работе с электроприборами.
Затем подготовьте необходимые инструменты: мультиметр для измерения сопротивления и напряжения, а также отвертки для снятия крышки распределителя зажигания, если датчик холла находится в этом месте.
Важно обеспечить доступ к датчику. Для этого снимите распределитель или другие элементы, которые могут перекрывать его, например, проводку, крышку распределителя или приводной ремень. Это позволит вам работать с датчиком без лишних препятствий.
Обратите внимание на состояние проводки и соединений. Перед проверкой датчика рекомендуется визуально осмотреть все провода, убедиться в отсутствии повреждений изоляции или окисления контактов. В случае обнаружения повреждений необходимо устранить их до начала диагностики.
После подготовки всех инструментов и проверки подключения можно приступить к проверке датчика холла с использованием мультиметра. Убедитесь, что вы правильно подключаете приборы к клеммам датчика, следуя схеме подключения, указанной в руководстве пользователя.
Инструменты и оборудование для диагностики датчика холла
Для диагностики датчика холла на ВАЗ 2109 необходимо использовать несколько ключевых инструментов. Это поможет точно определить, работает ли датчик правильно, и выявить возможные неисправности.
1. Мультиметр. Это основной инструмент для проверки работы датчика холла. С помощью мультиметра можно измерить сопротивление, а также проверить наличие сигнала на выходе датчика. Для диагностики необходимо измерить сопротивление обмотки датчика в покое, а также его реакцию на магнитное поле при вращении колеса или распределительного вала.
2. Осциллограф. Для более детальной диагностики сигнала датчика холла используется осциллограф. Он позволяет увидеть форму выходного сигнала и оценить, соответствует ли она стандартным параметрам. При вращении вала осциллограф должен показывать импульсный сигнал, который изменяется с каждым проходом магнита датчика.
3. Электрический тестер. Используется для проверки проводки и соединений между датчиком холла и системой управления двигателем. Наличие плохого контакта или обрыва проводки может привести к неправильной работе датчика и сбоям в системе зажигания.
4. Магнит. В некоторых случаях можно использовать небольшой постоянный магнит для проверки реакции датчика. При поднесении магнита к датчику должна изменяться величина выходного сигнала, что указывает на его исправность.
5. Паяльник и припой. Если в процессе диагностики обнаружены поврежденные контакты или обрывы проводки, потребуется паяльник для восстановления целостности соединений. Это особенно актуально при работе с датчиками, которые имеют слабые места в соединениях.
6. Инструменты для снятия и установки датчика. Для работы с датчиком холла на ВАЗ 2109 могут понадобиться различные инструменты, такие как отвертки, ключи и съемники. Это важно при необходимости снятия датчика с его места установки для более детальной проверки или замены.
Использование этих инструментов позволит точно определить неисправности датчика холла и провести качественную диагностику системы зажигания на ВАЗ 2109.
Как правильно снять датчик холла с ВАЗ 2109
Для замены или проверки датчика холла на ВАЗ 2109 важно правильно выполнить снятие компонента. Неправильная процедура может привести к повреждениям, которые затруднят установку нового датчика или повлияют на работу автомобиля.
Перед началом работы убедитесь, что двигатель отключен, а ключ зажигания извлечен. Также снимите отрицательную клемму аккумулятора, чтобы избежать короткого замыкания.
- Подготовка инструмента: Для демонтажа датчика холла потребуется набор ключей, отвертки с плоским лезвием и возможно, торцевой ключ для откручивания крепежных болтов.
- Доступ к датчику: Снимите защитный кожух распределителя зажигания, если он установлен. Это обеспечит прямой доступ к датчику холла, который расположен в корпусе распределителя.
- Отсоединение проводки: Осторожно отсоедините проводку от датчика. Для этого аккуратно подденьте разъем с помощью плоской отвертки и извлеките его. Обратите внимание на состояние разъема – при повреждениях может потребоваться его замена.
- Откручивание креплений: С помощью подходящего ключа открутите крепежные болты, удерживающие датчик. Обычно они расположены с боковой стороны датчика, и их несколько.
- Извлечение датчика: После того как болты откручены, аккуратно извлеките датчик из его посадочного места. При этом не применяйте излишнее усилие, чтобы не повредить корпус распределителя или сам датчик.
- Проверка состояния: После снятия датчика осмотрите его на наличие загрязнений, коррозии или повреждений. Эти повреждения могут повлиять на работу нового датчика, если он не был заменен.
Процесс снятия датчика холла на ВАЗ 2109 не является сложным, однако требует аккуратности и внимания, чтобы избежать повреждений автомобиля и компонента. При необходимости замены всегда используйте оригинальные или качественные аналоги датчиков, чтобы сохранить надежность работы системы зажигания.
Проверка сопротивления датчика холла с помощью мультиметра
Для проверки датчика холла на ВАЗ 2109 мультиметром следует измерить его сопротивление в определённых точках. Это поможет определить, работает ли датчик корректно, или требует замены.
Перед началом проверки убедитесь, что питание на автомобиле выключено, а проводка отсоединена от датчика. Настройте мультиметр на измерение сопротивления (Омы, режим «Ω»). Для точных результатов используйте мультиметр с разрешением 1 мОм или выше.
Порядок проверки:
Рекомендации:
Если сопротивление датчика холла выходит за пределы указанных норм, вероятно, он неисправен. Однако, для окончательной диагностики может понадобиться использование осциллографа для проверки сигнала, поступающего с датчика, или замена датчика холла для исключения ошибок при измерениях мультиметром.
Как проверить работу датчика холла с использованием осциллографа
Для проверки датчика холла на ВАЗ 2109 с использованием осциллографа необходимо подключить прибор к выходу датчика и проанализировать форму сигнала. Датчик холла генерирует импульсный сигнал, который изменяется при прохождении магнита мимо его рабочего элемента.
2. Включите зажигание и настройте осциллограф на отображение сигнала с частотой от 1 до 5 кГц. Должен быть виден регулярный импульсный сигнал, который появляется при прохождении магнитного поля мимо датчика.
3. Проверьте форму сигнала. Нормальный сигнал представляет собой четкие, прямоугольные импульсы. Если сигнал отсутствует или имеет искажения (например, импульсы слишком узкие или отсутствуют вовсе), это указывает на неисправность датчика.
4. Важно учитывать, что форма сигнала может изменяться в зависимости от положения магнитов в системе. Для точной диагностики стоит прокачать двигатель на холостых оборотах, чтобы убедиться в стабильности сигнала.
5. Если осциллограф показывает стабильный импульс, но двигатель не работает корректно, возможно, проблема не в датчике, а в других элементах системы зажигания.
Устранение неисправностей датчика холла на ВАЗ 2109
Для устранения неисправностей датчика холла на ВАЗ 2109 важно точно определить причину его работы или отказа. Неисправности датчика могут быть связаны с его проводкой, самим датчиком или его взаимодействием с другими системами автомобиля.
Первым шагом в диагностике является проверка целостности проводки. Часто проблемы возникают из-за обрыва или повреждения проводов, что может привести к отсутствию сигнала от датчика. Для проверки проводки используйте мультиметр, измерив сопротивление в цепи. Если сопротивление отсутствует или выходит за пределы нормы, необходимо восстановить или заменить поврежденные участки проводки.
Если проводка в порядке, следующим шагом будет проверка самого датчика. Для этого используйте осциллограф или индикаторный прибор, чтобы оценить его работу. Датчик должен подавать импульс на управляющий блок при вращении коленвала. Отсутствие сигнала в этом случае может означать повреждение датчика или его внутренних компонентов.
Кроме того, на работу датчика холла может влиять его магнитная составляющая. Накопление грязи или металлических частиц вокруг датчика может повлиять на его чувствительность. Очистка датчика и проверка на наличие посторонних предметов обычно помогает восстановить нормальную работу устройства.
В случае неисправности самого датчика холла, его следует заменить. При установке нового датчика важно точно соблюдать положения и зазоры, рекомендованные производителем, чтобы избежать некорректной работы устройства.
После выполнения всех действий рекомендуется повторно проверить работоспособность датчика, используя диагностику на машине. При исправном датчике холла двигатель должен работать стабильно, без перебоев и «потерянных» оборотов.
Вопрос-ответ:
Как проверить датчик холла на ВАЗ 2109?
Для проверки датчика холла на ВАЗ 2109 нужно сначала убедиться в его питании и подключении. Проверьте, есть ли напряжение на контактах датчика. Для этого можно использовать мультиметр, измеряя напряжение на проводах датчика при включенном зажигании. Если напряжение присутствует, следующий шаг — проверка импульсов, которые датчик должен подавать на ЭБУ. Используйте осциллограф или индикаторный светодиод, чтобы убедиться, что датчик подает импульсы при вращении колеса или вала распредвала. Если импульсы не фиксируются, это может свидетельствовать о неисправности датчика или проблемах с его проводкой.
Что может быть причиной того, что датчик холла не работает на ВАЗ 2109?
Основной причиной неисправности датчика холла на ВАЗ 2109 может быть его износ или повреждение. Если датчик старый или подвергался механическому воздействию, это может привести к его выходу из строя. Также стоит проверить проводку и соединения, так как часто проблемы могут быть вызваны плохими контактами или обрывами проводов. Иногда причиной может быть и неправильная установка датчика после ремонта, что влияет на его работу. Если с датчиком все в порядке, но проблемы сохраняются, стоит проверить ЭБУ на наличие ошибок или сбоев.
Как снять и заменить датчик холла на ВАЗ 2109?
Для замены датчика холла на ВАЗ 2109, сначала отключите аккумулятор, чтобы избежать коротких замыканий. Затем снимите крышку распределителя зажигания и открутите крепежные винты датчика. После этого аккуратно извлеките старый датчик и установите новый, убедившись, что он правильно зафиксирован. Подключите все провода и проверьте, чтобы контакты были чистыми и не окисленными. После установки датчика соберите все элементы и подключите аккумулятор. Перед запуском двигателя проверьте работу датчика с помощью осциллографа или индикаторного светодиода.
Как узнать, что датчик холла на ВАЗ 2109 неисправен?
Если датчик холла неисправен, это может проявляться в разных симптомах. Один из первых признаков — проблемы с запуском двигателя или нестабильная работа двигателя. Также можно заметить сбои в работе системы зажигания: мотор может работать неустойчиво, а на холостых оборотах могут возникать перебои. Другим способом проверки является измерение напряжения на датчике с помощью мультиметра. Если при вращении распределителя не наблюдаются импульсы, это сигнализирует о неисправности датчика. Еще один способ — использовать осциллограф для анализа работы датчика в процессе его работы.
Что делать, если датчик холла на ВАЗ 2109 подает ошибочные сигналы?
Если датчик холла на ВАЗ 2109 подает ошибочные сигналы, это может указывать на несколько проблем. Во-первых, необходимо проверить его подключение и целостность проводки, так как плохие контакты могут приводить к сбоям в сигнале. Также стоит осмотреть сам датчик на предмет загрязнений или повреждений. В некоторых случаях причиной ошибки могут быть перебои в электроснабжении или неправильная установка датчика. Для точной диагностики можно использовать осциллограф, чтобы увидеть форму сигнала, который датчик передает на ЭБУ. Если все проверки не дали результата, скорее всего, датчик необходимо заменить.
Как проверить датчик холла на ВАЗ 2109?
Для проверки датчика холла на ВАЗ 2109 необходимо выполнить несколько шагов. Во-первых, убедитесь, что у вас есть мультиметр, так как он потребуется для измерения напряжения и сопротивления. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем снимите датчик холла с его места установки. Подключите мультиметр к контактам датчика и проверьте его работу, подавая питание. Если датчик исправен, мультиметр должен показывать изменения в напряжении при вращении колеса или привода распределителя зажигания. Если показания стабильны или не меняются, датчик неисправен и его нужно заменить.
Что делать, если датчик холла на ВАЗ 2109 не работает?
Если датчик холла не работает на ВАЗ 2109, первым шагом является проверка его проводки. Иногда проблема может быть связана с повреждением проводов или плохим контактом. Если проводка в порядке, нужно проверить сам датчик с помощью мультиметра, как это описано в предыдущем ответе. Если датчик не реагирует на изменение положения или не выдает нужных показаний, скорее всего, он неисправен. В таком случае его следует заменить на новый. Важно помнить, что перед заменой датчика нужно убедиться в исправности системы зажигания и других связанных компонентов, чтобы исключить возможность других неисправностей.
