Нестабильное напряжение в сети, быстрая разрядка аккумулятора и мигающая лампа зарядки на панели приборов – первые признаки возможных проблем с генератором на ВАЗ 2106. Этот агрегат отвечает за питание всех электрических систем автомобиля и зарядку аккумуляторной батареи. При выходе его из строя эксплуатация машины становится невозможной. Поэтому важно уметь точно определить источник неисправности.
Проверку генератора начинают с измерения напряжения на клеммах аккумулятора. При заглушенном двигателе оно должно составлять 12,4–12,7 В, а при запущенном и рабочем генераторе – 13,8–14,5 В. Если показатели выходят за пределы нормы, возможны проблемы с регулятором напряжения, щётками или диодным мостом. Проверка производится с помощью мультиметра в режиме постоянного напряжения.
Следующий этап – осмотр ремня привода генератора. Наличие трещин, изношенных участков или слабое натяжение приводит к пробуксовке и снижению эффективности зарядки. Правильное натяжение определяется лёгким прогибом ремня при нажатии рукой – не более 10–15 мм.

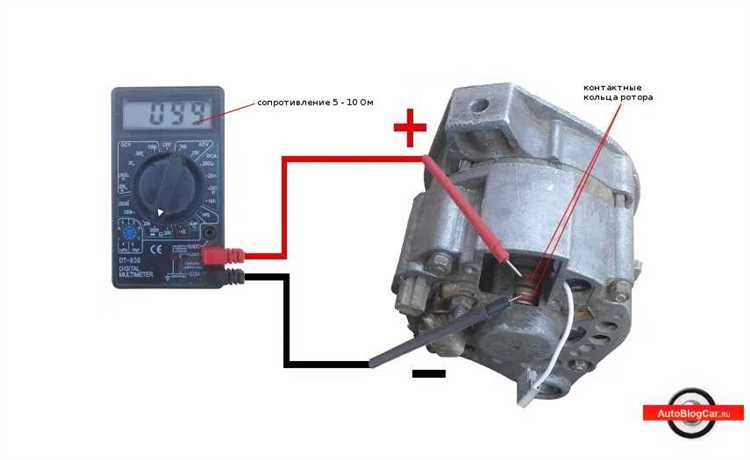

Для диагностики диодного моста потребуется прозвонка с помощью мультиметра. Диоды должны пропускать ток только в одном направлении. При пробое одного из них в сети появляются пульсации, что негативно сказывается на работе бортовой электроники. Также важно проверить обмотку возбуждения – между кольцами ротора сопротивление должно быть в пределах 4–5 Ом.
Как определить признаки неисправности генератора по поведению автомобиля
При неисправности генератора на ВАЗ 2106 первое, что заметно – нестабильная работа приборов при заведённом двигателе. Если стрелка вольтметра падает ниже 12 В, а при увеличении оборотов не поднимается выше 13 В – генератор не выполняет свою функцию. Это указывает на слабую или отсутствующую зарядку аккумулятора.
При тусклом или мерцающем свете фар на холостом ходу генератор, скорее всего, не справляется с нагрузкой. Нормальная работа осветительных приборов требует стабильного напряжения около 13,5–14,2 В. Любые отклонения в сторону уменьшения особенно заметны в тёмное время суток.
Если после непродолжительной поездки аккумулятор ощутимо разряжается – стартер с трудом прокручивает мотор или вовсе не запускает двигатель – вероятна проблема с выпрямительным блоком или регулятором напряжения.
Нарушение работы магнитолы, сбои в панели приборов, самопроизвольная перезагрузка электронных устройств указывают на скачки напряжения, вызванные износом щёток или пробоем диодов.
Наличие высокочастотного свиста со стороны генератора свидетельствует о неисправности подшипников или ослаблении ремня. Это ведёт к снижению оборотов шкива и потере мощности зарядки, особенно при увеличении нагрузки – включении обогрева заднего стекла или вентилятора печки.
Сильный запах гари из-под капота может быть результатом перегрева обмотки генератора при коротком замыкании. Такое состояние требует немедленного выключения двигателя и проверки.
Проверка натяжения и состояния ремня генератора
Неправильное натяжение ремня генератора на ВАЗ 2106 вызывает свист, снижение зарядного тока и ускоренный износ подшипников. Проверку проводят при заглушенном двигателе и остывшем моторе.
- Надавите на ремень между шкивами генератора и коленчатого вала пальцем с усилием около 10 кг. Прогиб не должен превышать 10–15 мм.
- Если прогиб больше – ремень ослаблен; меньше – перетянут. В обоих случаях требуется регулировка.
Регулировка осуществляется ослаблением креплений генератора и смещением его корпуса:
- Ослабьте гайку натяжного болта и нижний болт крепления генератора.
- Смещение корпуса генератора наружу – для натяжения; внутрь – для ослабления.
- Проверьте натяжение и зафиксируйте генератор, затянув болты.
Оцените состояние ремня:
- Трещины, расслоение, износ по краям – повод для замены.
- Наличие следов масла требует устранения утечки и замены ремня.
- Если ремень свистит при запуске, даже при нормальном натяжении – возможен износ поверхности шкивов или неправильный профиль ремня.
При замене используйте ремень с маркировкой 10×850 – штатный размер для ВАЗ 2106. Отклонения по длине приводят к нестабильному натяжению.
Как измерить напряжение на аккумуляторе при работающем двигателе
Запустите двигатель и прогрейте его до стабильных оборотов холостого хода (примерно 800–900 об/мин). Подключите мультиметр в режиме постоянного напряжения: красный щуп к плюсовой клемме аккумулятора, черный – к минусовой.
Нормальное напряжение при работающем генераторе должно быть в диапазоне 13,8–14,5 В. Значение ниже 13,6 В указывает на недостаточную зарядку, что может быть связано с износом щеточного узла или слабым натяжением ремня. Напряжение выше 14,6 В свидетельствует о сбоях в работе регулятора напряжения, что приводит к перезаряду аккумулятора.
Для точности измерений отключите все потребители (фары, печка, магнитола). Если напряжение резко падает при включении фар – возможна деградация диодного моста или обрыв обмотки статора генератора. Поведение напряжения в динамике – ключ к выявлению неполадок в системе зарядки.
Проверка работы регулятора напряжения и щёток генератора
Регулятор напряжения на ВАЗ 2106 стабилизирует зарядку аккумулятора. Для проверки отключите клемму «В+» от генератора и подключите вольтметр между этой клеммой и массой. Запустите двигатель и медленно увеличивайте обороты. Напряжение должно стабилизироваться в пределах 13,8–14,5 В. Если оно превышает 14,7 В или падает ниже 13 В, регулятор неисправен.
Щётки генератора изнашиваются со временем, что снижает зарядку. Для диагностики снимите щёточный узел, предварительно отсоединив аккумулятор. Минимальная длина щёток – 5 мм. Если короче – замена обязательна. Также проверьте свободный ход: щётки должны двигаться без заеданий.
Осмотрите контактное кольцо ротора. Если видно сильное выгорание или выработка, его необходимо проточить или заменить. После установки новых щёток проверьте напряжение на клемме «В+» – оно должно соответствовать норме.
Неисправности в щётках или регуляторе вызывают нестабильную зарядку, скачки напряжения или постоянное горение лампы зарядки на панели. При выявлении таких симптомов начните проверку с этих узлов.

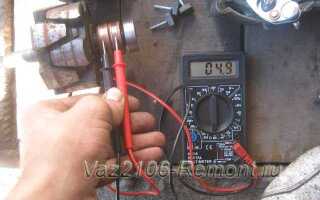

Как протестировать диодный мост генератора мультиметром
Снимите генератор с автомобиля и разберите его, чтобы получить доступ к диодному мосту. Для проверки потребуется цифровой мультиметр с функцией прозвонки или измерения падения напряжения на диоде.

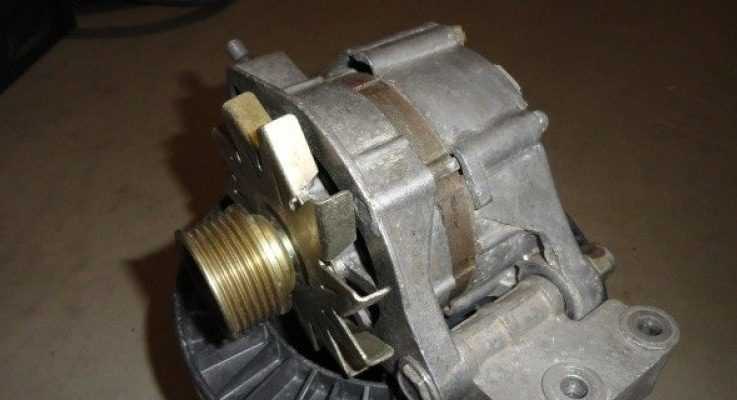

Порядок демонтажа генератора для детальной диагностики
Для того чтобы провести полную диагностику генератора на ВАЗ 2106, необходимо снять его с автомобиля. Следуйте следующему порядку действий:
1. Подготовка к демонтажу: Перед тем как приступить к снятию генератора, отключите отрицательную клемму аккумулятора. Это предотвратит короткие замыкания и повреждения электрической системы автомобиля.
2. Снятие приводного ремня: Ослабьте натяжение ремня генератора. Для этого открутите натяжной ролик, если он есть, или ослабьте болт крепления генератора. Внимательно следите за состоянием ремня – если он имеет признаки износа, лучше сразу заменить его.
3. Отключение проводки: Отсоедините все электрические провода от генератора. Начните с фишки на задней части генератора, затем отсоедините провод питания от клемм генератора. Чтобы избежать повреждения контактов, используйте подходящие инструменты.
4. Демонтаж креплений: Используя ключи подходящего размера, открутите болты, крепящие генератор к кронштейнам. Убедитесь, что генератор полностью освободился от креплений перед снятием. В некоторых случаях может понадобиться немного подать усилие на генератор, чтобы ослабить его от посадочного места.
5. Извлечение генератора: Осторожно снимите генератор с его монтажного места. Обратите внимание на возможные повреждения корпуса и шкива. Если генератор не поддается снятию, проверьте, не заблокированы ли его крепления или шкив осевыми болтами.
6. Проверка состояния деталей: После демонтажа проверьте все крепления, шкивы, а также состояние подшипников генератора. Если они имеют люфт или повреждены, это может быть причиной неисправности.
7. Подготовка к повторной установке: Прежде чем установить генератор обратно, осмотрите кронштейны и крепления на наличие коррозии или повреждений. Если они изношены, замените детали. Также рекомендуется осмотреть шкив генератора и проверить натяжение ремня при установке.
Вопрос-ответ:
Как проверить работоспособность генератора на ВАЗ 2106?
Для проверки работоспособности генератора ВАЗ 2106 необходимо выполнить несколько шагов. Во-первых, следует проверить напряжение на выводах генератора с помощью мультиметра. При работающем двигателе напряжение должно быть в пределах 13.5-14.5 В. Если напряжение ниже, это может свидетельствовать о неисправности генератора или его элементов, таких как ремень или регулятор напряжения. Также стоит обратить внимание на шумы или посторонние звуки при работе генератора, что может указывать на проблемы с подшипниками.
Что делать, если генератор на ВАЗ 2106 не заряжает аккумулятор?
Если генератор не заряжает аккумулятор, первым делом стоит проверить его щетки. Они могут быть изношены, и в таком случае их нужно заменить. Также проверьте проводку, соединения и состояние ремня генератора. Если ремень ослаблен или поврежден, его нужно натянуть или заменить. Далее, проверьте регулятор напряжения и диодный мост генератора. Порой проблема заключается в неисправности этих элементов, которые требуют замены.
Как понять, что проблема с генератором на ВАЗ 2106?
Если на панели приборов появляется индикатор зарядки аккумулятора, это может указывать на неисправности в генераторе. Чтобы точно определить причину, нужно проверить напряжение на клеммах аккумулятора при работающем двигателе. Напряжение ниже 13 В свидетельствует о проблемах с генератором. Также обратите внимание на нестабильную работу электросистемы (мерцание фар, нестабильная работа приборов), что также может указывать на неисправность генератора.
Какие признаки износа подшипников генератора на ВАЗ 2106?
Износ подшипников генератора на ВАЗ 2106 можно определить по нескольким признакам. Один из них — это появление посторонних шумов или звуков, похожих на скрип или свист, особенно при увеличении оборотов двигателя. Также можно проверить люфт ротора генератора, слегка покачав его руками. Если люфт слишком большой или чувствуется сопротивление, скорее всего, подшипники изношены и требуют замены.
Как проверить диодный мост генератора на ВАЗ 2106?
Для проверки диодного моста генератора на ВАЗ 2106 нужно снять его с генератора и проверить с помощью мультиметра. Для этого установите мультиметр в режим проверки диодов и подключите щупы к выводам диодов. Он должен пропускать ток в одном направлении и блокировать его в другом. Если тест показал пропускание тока в обоих направлениях, это означает, что диодный мост неисправен и требует замены.
Как проверить работу генератора на ВАЗ 2106?
Для проверки работы генератора на ВАЗ 2106 необходимо выполнить несколько простых действий. Сначала нужно убедиться, что напряжение на аккумуляторе при работающем двигателе находится в пределах 13,5–14,5 В. Если значение ниже, это может свидетельствовать о неисправности генератора. Далее можно проверить состояние ремня, так как его износ или неправильное натяжение также влияет на работу генератора. Важно также проверить контактные соединения на наличие коррозии или плохого контакта. Если все эти параметры в порядке, но проблемы остаются, рекомендуется провести диагностику на специальном оборудовании в автосервисе, так как неисправность может скрываться в самом генераторе или его регуляторе напряжения.
