Генератор – один из ключевых узлов электросистемы автомобиля ВАЗ. От его исправности зависит стабильная работа аккумулятора, систем освещения, электроники и запуска двигателя. При появлении характерных признаков неисправности – посторонний шум, слабая зарядка или ее отсутствие, нестабильное напряжение – требуется разборка генератора для осмотра и ремонта.
Перед началом работ важно определить модель установленного генератора. На автомобилях ВАЗ чаще всего используются модели 37.3701, 9402.3701 или их модификации. Конструктивные различия минимальны, однако расположение некоторых элементов и крепежа может отличаться. Разборка проводится в чистом, сухом месте с удобным доступом к инструменту.
Из необходимых инструментов: ключи на 10, 13 и 17, отвертки с плоским и крестообразным шлицем, съемник подшипников, щуп для проверки зазоров, мультиметр. Перед снятием генератора с автомобиля обязательно отключается аккумулятор, чтобы исключить короткое замыкание.
Работы выполняются поэтапно: отсоединение проводов, демонтаж крепежа, снятие шкива, крышек и статора. Особое внимание при разборке стоит уделить состоянию подшипников, диодного моста и контактных колец. Эти элементы чаще всего становятся причиной неисправности генератора на автомобилях ВАЗ.

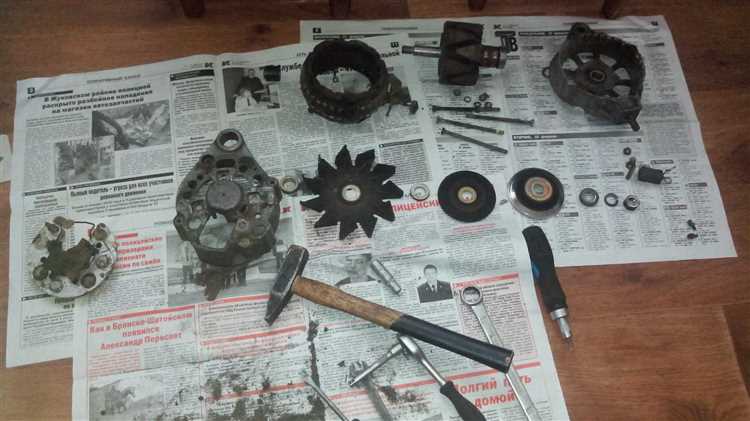

Подготовка инструмента и рабочего места для разборки генератора ВАЗ
Перед началом разборки необходимо обеспечить чистое, хорошо освещённое рабочее место без посторонних предметов. Поверхность стола застелить плотной тканью или резиновым ковриком, чтобы избежать скатывания мелких деталей.
Из инструмента потребуется: комплект торцевых головок (8, 10, 12 мм), вороток с трещоткой, отвёртки с плоским и крестовым шлицем, набор рожковых ключей (на 8, 10, 13 мм), съёмник для подшипников, пассатижи, тонкое шило, мультиметр для проверки обмоток и диодов. Для очистки деталей приготовить ветошь, баллон с техническим очистителем и небольшую ёмкость для крепежа.
Работать лучше в помещении с температурой не ниже +15 °C, чтобы избежать хрупкости пластика и уплотнителей. Запрещается проводить разборку рядом с источниками открытого огня и на запылённой поверхности. Электроинструмент использовать только с заземлением.
До начала работ отключить аккумулятор, снять генератор с автомобиля и тщательно очистить его корпус от грязи, чтобы исключить попадание абразива внутрь при разборке. Все мелкие элементы сразу складывать в отдельные подписанные контейнеры или коробки.

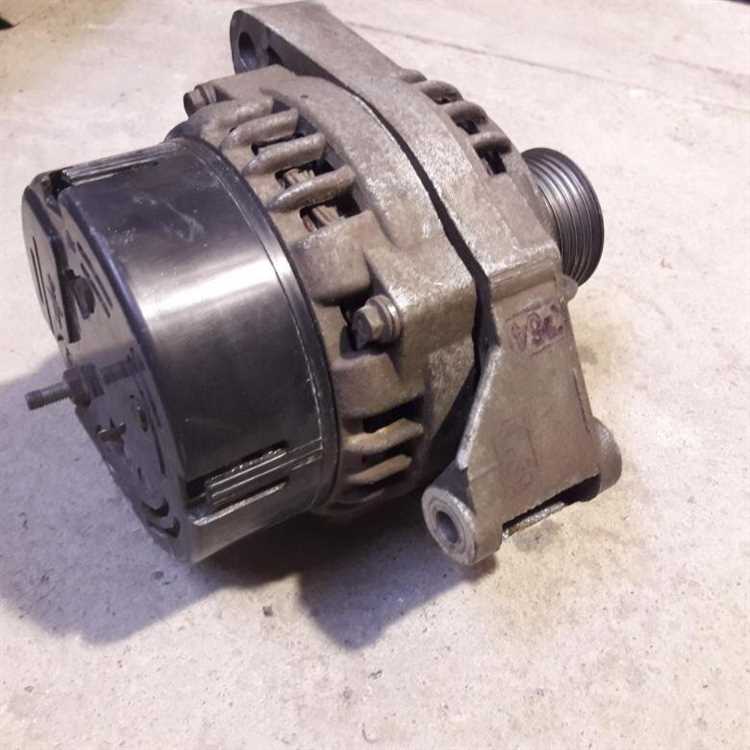

Как снять генератор с автомобиля без повреждений
Перед началом работы отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Подготовить ключи на 10, 13 и 17, головку с трещоткой и удлинителем.
Сначала ослабить натяжение ремня привода генератора. Для этого отпустить гайку крепления натяжного болта и сам болт, затем немного ослабить нижнюю ось. Сдвинуть генератор в сторону двигателя, снять ремень с шкива.
Демонтировать провод питания генератора. Открутить гайку на контактном болте «+» (обычно ключ на 13) и снять провод с клеммы. Отсоединить разъём управления возбуждением, нажав на фиксатор и аккуратно вытянув колодку.
Открутить крепёжные гайки или болты, удерживая головкой или рожковым ключом контргайку с обратной стороны, если она предусмотрена конструкцией. Вытащить болты, придерживая корпус генератора рукой.
Снимать генератор плавно, избегая рывков, чтобы не повредить резьбу крепёжных мест и не зацепить элементы системы охлаждения. Если генератор прикипел к кронштейну, аккуратно раскачать его, поддев деревянным бруском.
Осмотреть снятый генератор на наличие повреждений крепёжных ушей и резьб. Проверить состояние контактных клемм и изоляции проводов перед обратной установкой или ремонтом.

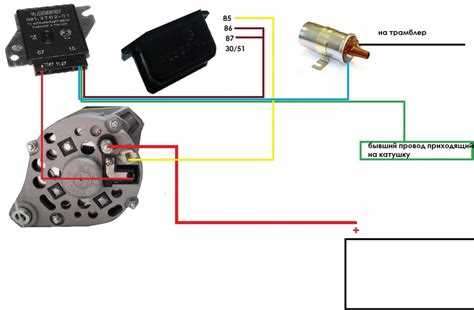

Последовательность отсоединения проводов и разъемов генератора
Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание при демонтаже.
Далее снимается разъём с проводами, подключённый к регулятору напряжения. Для этого аккуратно надавить на фиксатор разъёма и потянуть его на себя, без усилия, чтобы не сломать пластиковый корпус.
После этого отсоединяется провод с клеммой «D+» или «L» (в зависимости от модели), отвечающий за контрольную лампу зарядки на панели приборов. Он также может быть закреплён гайкой или иметь отдельный разъём с защёлкой.
Последним демонтируется провод массы, если он подключён отдельно. Обычно он крепится болтом к корпусу генератора или кронштейну двигателя.
После снятия всех соединений проводку отводят в сторону и фиксируют, чтобы она не мешала при дальнейшем разборе генератора.

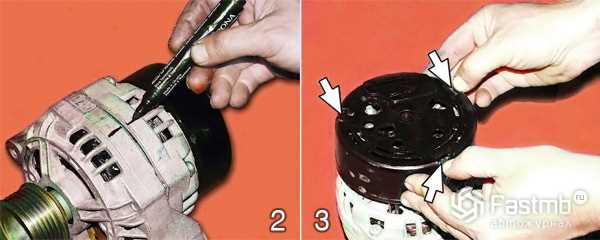

Как разобрать корпус генератора и снять шкив
Перед началом работы отключите аккумулятор и снимите генератор с автомобиля. Установите его на прочную поверхность, чтобы исключить смещение деталей при разборке.
Для снятия шкива понадобится рожковый или накидной ключ на 24 мм и шестигранник на 5 мм. Удерживая вал ротора шестигранником, аккуратно открутите гайку крепления шкива. Если резьба прикипела, обработайте соединение проникающей жидкостью и подождите несколько минут. После этого снимите шкив с вала, используя съёмник или аккуратные удары через деревянную проставку, чтобы не повредить резьбу.
Разборка корпуса выполняется в строгой последовательности:
- Отверните крепёжные болты корпуса генератора, расположенные по периметру.
- Снимите заднюю крышку, поддев её пластиковым или деревянным клином. Не применяйте металлические инструменты, чтобы не повредить посадочные поверхности.
- Разъедините переднюю часть корпуса с ротором от задней части с диодным мостом. Если соединение тугое, аккуратно постучите по корпусу через мягкую проставку.
После разборки осмотрите состояние подшипников, диодного моста и обмоток статора. Замену изношенных деталей производите комплектующими, рекомендованными для конкретной модели генератора ВАЗ.
Проверка состояния подшипников перед разборкой внутренних узлов
Перед разборкой генератора необходимо оценить состояние подшипников, так как их износ напрямую влияет на работу устройства. Первый признак – посторонние шумы при вращении ротора. Если при прокручивании вала от руки слышен хруст, стук или скрежет, подшипники требуют замены.
Проверьте наличие люфта. Удерживая корпус генератора, аккуратно покачайте вал в разные стороны. Если ощущается свободный ход, подшипники изношены. Допустимый зазор минимальный – не более 0,05 мм. Для точного измерения используйте индикатор часового типа, зафиксировав его на корпусе и измеряя смещение вала при покачивании.
Оцените плавность хода. Вал должен вращаться легко, без заеданий. При наличии рывков или ощутимого сопротивления, подшипники потеряли рабочие свойства. Такой элемент подлежит обязательной замене при обслуживании генератора.
Обратите внимание на наличие подтёков смазки или загрязнений вокруг посадочных мест. Потеки масла свидетельствуют о разрушении внутреннего уплотнения подшипника, что приводит к быстрому износу. Загрязнения в этой зоне ускоряют разрушение дорожек качения и тел вращения.
Если визуально видны сколы, трещины или следы коррозии на наружных кольцах подшипников, их эксплуатация категорически запрещена. В этом случае генератор необходимо разобрать, заменить изношенные детали и проверить посадочные места на валу и корпусе.
Демонтаж диодного моста и регулятора напряжения генератора
Для начала необходимо снять генератор с автомобиля, отсоединив его от двигателя. После этого отсоедините все провода, подключенные к генератору, включая контакты на диодном мосту и регуляторе напряжения.
1. Диодный мост находится в задней части генератора, под крышкой. Для его демонтажа открутите все винты, которые держат крышку, и аккуратно снимите её. Важно запомнить расположение проводов и контактов, чтобы правильно подключить их при сборке.
2. Диодный мост фиксируется четырьмя винтами. Используя отвертку, открутите их и снимите мост. Проверьте состояние диодов, они могут быть повреждены, если генератор не работает должным образом.
3. Регулятор напряжения установлен на корпусе генератора. Он закреплён несколькими винтами. После снятия защитной крышки открутите винты и аккуратно извлеките регулятор. При осмотре обращайте внимание на наличие признаков перегрева, окислов или повреждений.
4. В процессе демонтажа не допускайте повреждения контактных площадок и проводки. При сборке обязательно установите новые уплотнительные кольца и тщательно затяните винты, чтобы избежать утечек тока или неисправностей.
Как аккуратно извлечь статор и ротор генератора ВАЗ
Для начала необходимо полностью разобрать генератор, чтобы добраться до статора и ротора. Процесс извлечения этих компонентов требует осторожности и точности, чтобы избежать повреждений.
1. Отключение аккумулятора. Перед началом работы отключите аккумулятор, чтобы исключить риск короткого замыкания. Это обязательный шаг для безопасности.
2. Снятие крышки генератора. Используйте подходящий инструмент для демонтажа крышки генератора. Обычно достаточно открутить несколько болтов. Внимательно следите, чтобы не повредить резьбу или крепежные элементы.
3. Извлечение ротора. Ротор крепится к валу генератора. Для его извлечения аккуратно ослабьте крепежный болт, который удерживает ротор. Если ротор не снимается сразу, воспользуйтесь съемником для генераторов, чтобы избежать деформации деталей.
4. Извлечение статора. Статор фиксируется в корпусе генератора. Осторожно ослабьте все винты, которые его удерживают. После этого с помощью мягкого молотка аккуратно постучите по корпусу, чтобы высвободить статор. Не применяйте чрезмерную силу, чтобы не повредить обмотки.
5. Проверка деталей. После извлечения ротора и статора внимательно осмотрите их на наличие повреждений. На роторе не должно быть следов износа или трещин, а статор должен быть чистым и не иметь обрывов проводов.
6. Установка новых компонентов. При необходимости замените поврежденные детали. Установку новых компонентов следует проводить в обратном порядке, при этом важно обеспечить правильное положение ротора и статора в корпусе генератора.

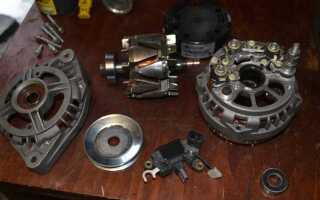

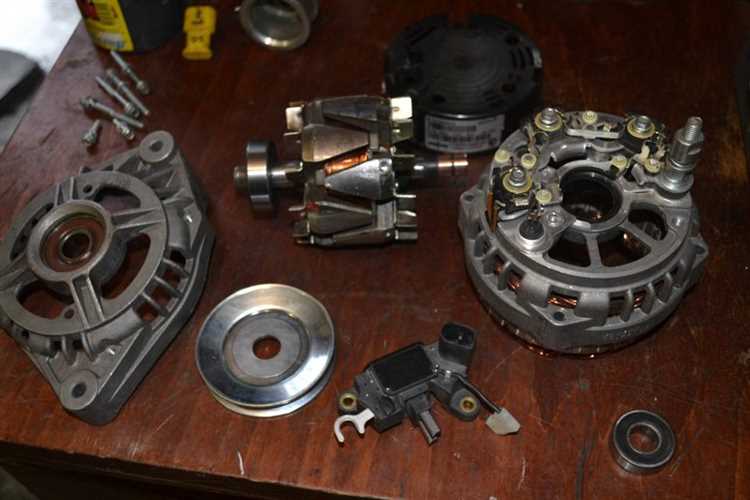

Осмотр и диагностика деталей после разборки генератора
После разборки генератора важно тщательно осмотреть все его компоненты для выявления признаков износа или повреждений. Это поможет определить, какие части нуждаются в замене или ремонте.
Основные детали, требующие внимания:
- Щетки: Осмотрите щетки на наличие следов износа. Если их длина меньше нормы или они сильно изношены, их следует заменить. Также проверяйте, нет ли на щетках загрязнений или повреждений, которые могут повлиять на контакт с коллектором.
- Коллектор: На коллекторе не должно быть глубоких канавок или следов перегрева. Проверьте его на наличие трещин и следов механического повреждения. Поверхность коллектора должна быть гладкой и чистой.
- Ротор: Осмотрите ротор на наличие износа или повреждений. Обратите внимание на состояние подшипников ротора – если они издают шум при вращении, их необходимо заменить.
- Статор: Проверьте изоляцию обмоток на наличие повреждений. Если обмотки повреждены или обгорели, статор нуждается в ремонте или замене. Также проверяйте соединения обмоток на предмет коррозии или ослабления.
- Подшипники: Визуально проверьте подшипники на наличие износа, ржавчины или механических повреждений. Прокачайте их вручную, чтобы оценить легкость вращения – если подшипники скрипят или плохо вращаются, их нужно заменить.
- Диодный мост: Проверьте диоды моста с помощью мультиметра на исправность. На исправных диодах сопротивление должно быть однонаправленным, в противном случае диоды следует заменить.
- Крышки и корпус: Осмотрите корпус генератора на наличие трещин, деформаций или следов перегрева. Это может повлиять на его герметичность и общую работоспособность устройства.
После осмотра деталей важно провести диагностику с помощью мультиметра. Проверьте напряжение на выходе генератора, чтобы убедиться в правильной работе всех компонентов.
Если какая-либо деталь повреждена или сильно изношена, ее необходимо заменить, чтобы обеспечить долгосрочную и эффективную работу генератора.
Вопрос-ответ:
Как правильно снять генератор с автомобиля ВАЗ?
Для начала нужно отключить аккумулятор, чтобы избежать короткого замыкания. Затем ослабьте ремень генератора, открутив натяжной болт. После этого откручиваем болты, которые крепят генератор к кронштейнам двигателя. Генератор можно аккуратно снять, проверив, не осталось ли подключенных проводов. Не забудьте отсоединить электрические соединения, чтобы не повредить проводку.
Что нужно проверить при разборке генератора ВАЗ?
При разборке генератора важно обратить внимание на состояние подшипников и щеток. Подшипники не должны иметь люфта или заеданий. Щетки должны быть целыми и не сильно изношенными. Также следует осмотреть диодный мост на наличие трещин или повреждений. Все детали должны быть очищены от грязи и смазаны, если это необходимо.
Как заменить диодный мост в генераторе ВАЗ?
Для замены диодного моста необходимо разобрать генератор. Сначала снимаем крышку, затем откручиваем старый диодный мост и отсоединяем провода. Устанавливаем новый мост, подключаем провода, соблюдая полярность, и собираем генератор в обратном порядке. После сборки нужно проверить его работу на стенде или в автомобиле, чтобы убедиться в исправности.
Какие инструменты понадобятся для разборки генератора ВАЗ?
Для разборки генератора вам понадобятся: набор гаечных ключей, отвертки (плоская и крестовая), головки с удлинителями для откручивания болтов, пассатижи для снятия проводов. Также полезно иметь жидкость для очистки деталей и смазку для подшипников. Все инструменты должны быть подходящего размера для работы с мелкими деталями генератора.
Как собрать генератор ВАЗ после его разборки?
После того как вы разобрали генератор и заменили изношенные детали, приступайте к сборке. Сначала устанавливаем диодный мост и подшипники, аккуратно соединяем электрические контакты, соблюдая правильную полярность. Закручиваем все болты и проверяем, чтобы генератор сидел ровно и не было люфта. После сборки важно проверить работу устройства, подключив его к аккумулятору или установив в автомобиль, чтобы убедиться, что он функционирует нормально.
