Генератор УАЗ 469 – важный элемент электросистемы, обеспечивающий зарядку аккумулятора и питание электрических устройств автомобиля. Подключение проводов к генератору требует внимания, так как неправильное соединение может привести к выходу из строя как самого генератора, так и других компонентов системы. Для правильной эксплуатации важно точно знать, сколько проводов необходимо подключить к этому узлу и какие функции каждый из них выполняет.
К генератору УАЗ 469 подключается несколько проводов. Обычно их количество варьируется от 3 до 5 в зависимости от конфигурации модели и особенностей электросистемы. Основные провода включают провод для подачи питания на аккумулятор, провод для управления регулятором напряжения и несколько проводов для подключения к датчикам и индикаторам на приборной панели.
Провод, подающий питание, соединяется с клеммой генератора и используется для зарядки аккумулятора. Провод для регулятора напряжения соединяет генератор с регулятором, который контролирует уровень зарядки. В некоторых случаях может быть еще один провод, отвечающий за соединение с проводами для тахометра, который отслеживает обороты двигателя и передачи данных в систему. Не стоит забывать о защитном проводе, который предотвращает короткие замыкания.
При подключении проводов важно соблюдать правильную полярность и следить за состоянием изоляции проводов, чтобы избежать короткого замыкания или перегрева проводки. Для уверенности в корректности подключения стоит ориентироваться на схему подключения, которая прилагается к генератору, или обратиться к специалисту для диагностики системы.
Общее количество проводов для подключения генератора УАЗ 469
Важно отметить, что в зависимости от комплектации автомобиля, могут быть варианты с дополнительными проводами, такими как провод для подключении лампы заряда на приборной панели. Однако для стандартной схемы подключения обычно достаточно трёх проводов. Все соединения должны быть выполнены надёжно, с хорошей изоляцией, чтобы избежать коротких замыканий или утечек тока.
При подключении важно соблюдать полярность проводов. Неправильное подключение может привести к повреждению генератора или других компонентов электросистемы автомобиля.
Основные провода, подключаемые к генератору УАЗ 469:
Важно соблюдать полярность при подключении проводов. Несоблюдение правил может привести к повреждению генератора или аккумулятора.

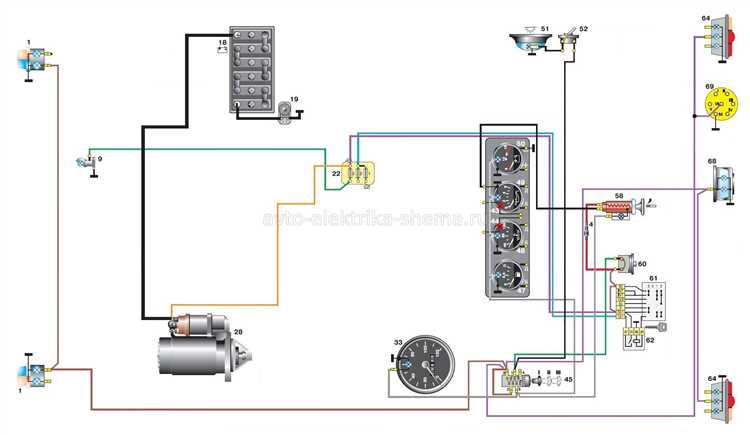

Роль и назначение каждого провода в системе генератора УАЗ 469
Генератор УАЗ 469 имеет несколько проводов, каждый из которых выполняет определенную функцию в обеспечении работы электросистемы автомобиля. Основные провода, подключаемые к генератору, включают следующие:
1. Провод «+» (плюс) аккумулятора
Этот провод соединяет генератор с положительной клеммой аккумулятора. Его основная роль – передача тока, вырабатываемого генератором, в аккумулятор для его зарядки. Он имеет высокий токопроводящий ресурс, так как способен выдерживать значительные нагрузки при работе двигателя.
2. Провод «-» (минус) генератора
Минусовой провод обеспечивает замкнутую цепь для тока, генерируемого в генераторе. Он подключается к корпусу автомобиля или на раму, обеспечивая необходимое заземление и нормальную работу электрической системы. Важно следить за целостностью этого провода, так как плохое заземление может привести к нестабильной работе генератора.
3. Провод «возбуждения»
Этот провод подает напряжение на обмотки возбуждения генератора, что позволяет инициировать его работу. Обычно к этому проводу подключается контактор или реле, которое управляет подачей питания в процессе запуска двигателя. На некоторых моделях УАЗ 469 этот провод связан с регулятором напряжения, который отвечает за стабильную выработку тока на выходе.
4. Провод от датчика оборотов
Этот провод предназначен для передачи сигнала о текущих оборотах двигателя в электронную систему автомобиля. Генератор использует этот сигнал для корректной настройки уровня напряжения, что предотвращает перезарядку аккумулятора и обеспечит стабильную работу всех потребителей энергии.

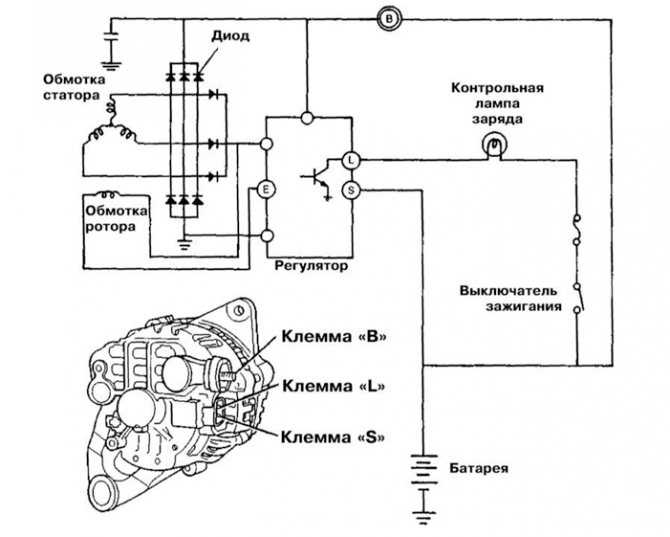

5. Провод контроля заряда
Этот провод соединяет генератор с индикатором на приборной панели, который информирует водителя о состоянии заряда аккумулятора. Если генератор не вырабатывает необходимое напряжение, индикатор начинает сигнализировать о проблемах в системе, позволяя оперативно предпринять меры.
Все провода в системе генератора УАЗ 469 имеют важное значение для стабильной работы автомобиля. Невыполнение рекомендаций по их подключению или неисправности в проводке могут привести к потере эффективности зарядки или другим электрическим сбоям. Важно регулярно проверять состояние проводов и их подключение для предотвращения повреждений в работе генератора.

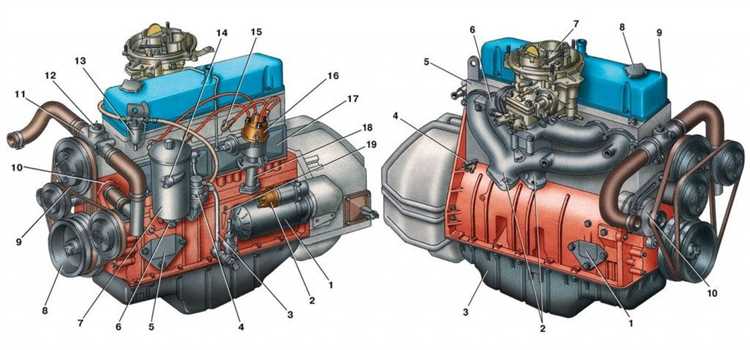

Как правильно подключить проводку к генератору УАЗ 469
Подключение проводки к генератору УАЗ 469 требует внимательности и правильного подхода, чтобы обеспечить надежную работу электрической системы автомобиля. Генератор на УАЗ 469 оснащен четырьмя основными проводами: два из которых относятся к системе зарядки, один – к системе возбуждения, и один – для подключения к корпусу.
Первый провод – это кабель, идущий от генератора к аккумулятору. Этот провод передает заряд от генератора в аккумулятор. Для его подключения используйте провод с сечением не менее 4 мм² для предотвращения перегрева и потерь напряжения. Подключение этого провода следует выполнять через клемму на задней панели генератора.
Второй провод – это провод, который соединяет генератор с обмоткой возбуждения. Он необходим для создания магнитного поля в генераторе и управляется с помощью регулятора напряжения. Провод должен быть подключен к клемме «D+» на генераторе. Для этого используйте провод с сечением 1,5 мм².
Третий провод – это провод заземления, который подключается к корпусу автомобиля. Он обеспечивает защиту от коротких замыканий и стабильную работу генератора. Соедините его с корпусом генератора через соответствующую клемму. Для заземления используйте провод с сечением 2,5 мм².
Четвертый провод – это сигнал, передающий информацию о состоянии зарядки аккумулятора в приборную панель. Этот провод подключается к клемме «L» генератора. Его сечение также должно быть около 1,5 мм². Правильная установка позволит приборной панели показывать реальное состояние зарядки.
При подключении проводки важно удостовериться в чистоте и надежности контактов, а также в отсутствии коррозии на клеммах. Используйте изоляцию для проводов, чтобы предотвратить короткие замыкания и защитить систему от внешних воздействий.
Не забывайте проверять затяжку всех клемм, чтобы избежать случайных обрывов или ослаблений контактов в процессе эксплуатации.
Что важно учитывать при подключении проводов к генератору УАЗ 469
При подключении проводов к генератору УАЗ 469 необходимо соблюдать несколько ключевых моментов, чтобы обеспечить корректную работу системы и избежать повреждения компонентов.
- Правильная маркировка проводов: Каждый провод должен быть подключен согласно схеме. Неверное подключение может привести к неправильной работе генератора, перегреву проводки или даже повреждению электрооборудования.
- Управление напряжением: При подключении провода на контрольную лампу важно правильно выбрать провод с нужным сечением и не допустить его перегрева. Контакт с аккумулятором должен быть защищен от короткого замыкания с помощью предохранителя.
- Масса: Проверьте надежность подключения массы генератора. Плохой контакт с массой может стать причиной отказа системы зарядки и плохой работы электрики автомобиля.
- Качество изоляции проводки: Важно, чтобы провода были должным образом изолированы. Повреждения изоляции могут привести к короткому замыканию или повреждению других частей системы электроснабжения.
- Проверка напряжения: После подключения проводов стоит проверить напряжение, которое вырабатывает генератор, с помощью вольтметра. Нормальный диапазон составляет 13,8-14,4 В при работающем двигателе. Это важно для предотвращения перегрузки системы.
После выполнения подключения проводов к генератору важно тщательно проверять работоспособность системы и убедиться в отсутствии нагрева проводки или ослабленных контактов. В случае сомнений лучше проконсультироваться с профессионалом, чтобы избежать повреждения дорогостоящих компонентов.

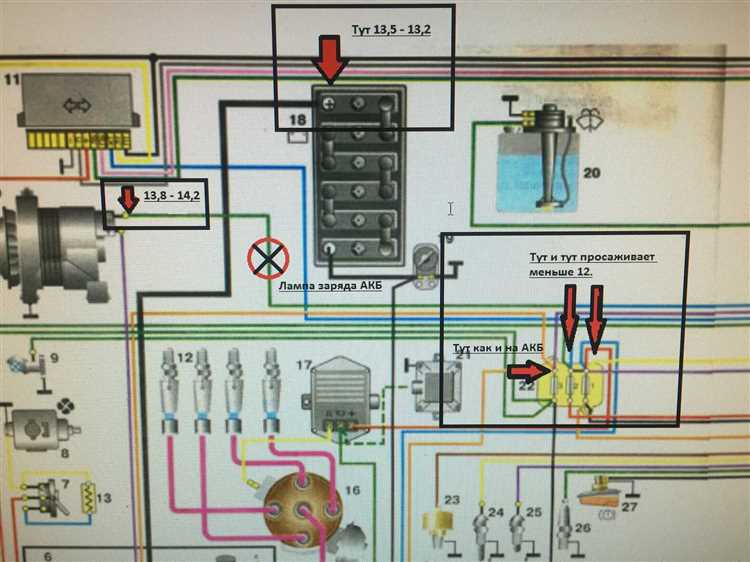

Типы проводов, используемых для подключения генератора УАЗ 469
Для подключения генератора УАЗ 469 используется несколько типов проводов, которые обеспечивают правильную работу системы зарядки. Каждый провод выполняет свою специфическую функцию и должен быть правильно подобран по характеристикам.
1. Провод для подключения плюсовой клеммы аккумулятора. Этот провод, обычно сечением 4-6 мм², соединяет генератор с аккумулятором, обеспечивая передачу зарядного тока. Он должен быть изолирован качественным материалом для предотвращения коротких замыканий и других повреждений.
2. Провод для подключения клеммы возбуждения (регулятора напряжения). Это тонкий провод сечением 1-2 мм², который соединяет генератор с регулятором напряжения. Этот провод управляет возбуждением генератора, его важная роль – передавать сигнал для включения генератора. Он должен быть надежно заизолирован, чтобы избежать утечек тока.
3. Провод для подключения массы. Он должен быть сечением не менее 6 мм² и соединять корпус генератора с металлическим основанием автомобиля. Этот провод необходим для создания замкнутой электрической цепи, обеспечивая стабильную работу системы и минимизируя вероятность помех в цепи.
4. Провод для подключения контрольной лампы. Этот провод сечением 1-2 мм² подключается к лампе на панели приборов, сигнализируя о проблемах в системе зарядки. Он обеспечивает передачу тока от генератора к лампе и должен быть надежно защищен от повреждений.
При выборе проводов для подключения генератора важно учитывать не только их сечение, но и качество изоляции, особенно в условиях работы на открытом воздухе, где провода подвержены воздействию влаги, пыли и механическим повреждениям. Использование проводов с недостаточной изоляцией или с низким качеством проводящего материала может привести к быстрому выходу из строя системы зарядки.
Вопрос-ответ:
Сколько проводов подключается к генератору УАЗ 469?
На генератор УАЗ 469 подключается несколько проводов, включая провод для питания аккумулятора, провод для контроля напряжения и провод для зарядки. Точное количество проводов зависит от конкретной модели генератора и особенностей электросистемы автомобиля.
Какие провода необходимы для подключения генератора УАЗ 469?
Для подключения генератора УАЗ 469 требуются основные провода: провод для аккумулятора (для зарядки), провод для подключения системы контроля напряжения и несколько дополнительных проводов для питания различных систем, таких как свет и электрооборудование.
Как правильно подключить провода к генератору на УАЗ 469?
При подключении проводов к генератору УАЗ 469 важно соблюдать правильную полярность. Провод с плюсом от аккумулятора соединяется с выводом генератора, который отвечает за зарядку. Провод для системы контроля напряжения подключается к регулятору генератора. Также необходимо подключить провод к корпусу для заземления. Рекомендуется внимательно следить за состоянием проводки и ее изоляцией, чтобы избежать коротких замыканий.
Можно ли подключить дополнительное оборудование к генератору УАЗ 469?
Да, к генератору УАЗ 469 можно подключить дополнительное оборудование, такое как усилители или дополнительное освещение. Для этого нужно учитывать мощность генератора, чтобы не перегрузить систему. Рекомендуется использовать отдельные предохранители и правильно разводить провода, чтобы не вызвать неисправностей.
Сколько проводов идет от регулятора напряжения к генератору УАЗ 469?
От регулятора напряжения к генератору УАЗ 469 идет два провода: один для подачи сигнала о напряжении, второй — для подключения к массе (заземление). Эти провода обеспечивают правильную работу системы зарядки и контроль за уровнем напряжения в системе.
Сколько проводов подключается к генератору УАЗ 469?
К генератору УАЗ 469 обычно подключаются три основных провода. Это: провод на вывод «+» аккумулятора, провод на «массу» для заземления и провод, соединяющий генератор с регулятором напряжения. Эти провода необходимы для нормальной работы генератора, обеспечивая подзарядку аккумулятора и правильную работу системы электрооборудования автомобиля.
