Как перенести модель из 3ds max в archicad

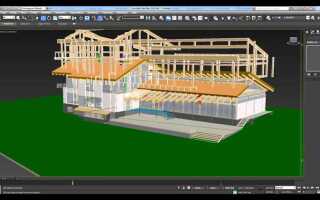

Передача 3D-модели из 3ds Max в ArchiCAD требует точного соблюдения последовательности действий, чтобы сохранить геометрию, материалы и структуру проекта. Прямой импорт часто приводит к потере деталей и несовместимости форматов, поэтому важно подготовить исходный файл, учитывая специфику ArchiCAD.

Первый этап – оптимизация модели в 3ds Max. Убедитесь, что все объекты объединены в логические группы, удалены лишние полигоны и применены правильные материалы с поддерживаемыми текстурами. Экспорт рекомендуется выполнять в формате .OBJ или .FBX, поскольку они обеспечивают лучшую совместимость и сохраняют иерархию элементов.

Далее в ArchiCAD следует настроить параметры импорта, включая масштаб и ориентацию модели. После загрузки файла необходимо проверить точность геометрии и корректность наложения материалов, а также выполнить доработку с использованием встроенных инструментов ArchiCAD для оптимизации архитектурных элементов.

Это руководство разберет каждый шаг подробно, чтобы минимизировать ошибки и ускорить процесс интеграции между программами, обеспечивая сохранение качества и функционала модели.

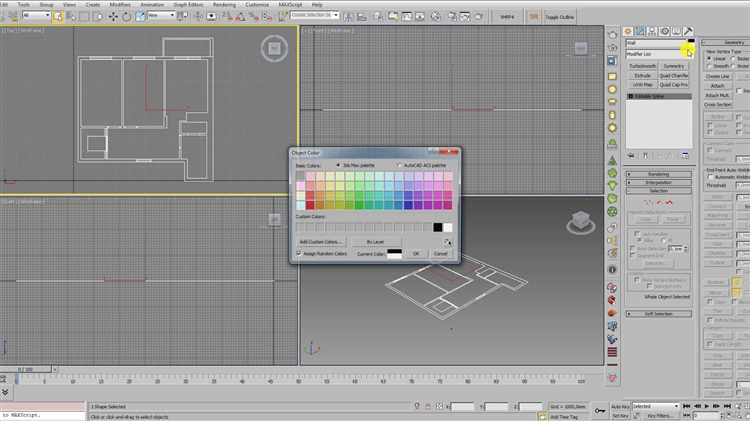

Подготовка модели в 3ds Max к экспорту

Перед экспортом из 3ds Max необходимо очистить сцену от лишних элементов: удалите вспомогательные объекты, скрытые слои и неиспользуемые материалы. Убедитесь, что все геометрические объекты объединены или сгруппированы логично для упрощения дальнейшей работы в ArchiCAD.

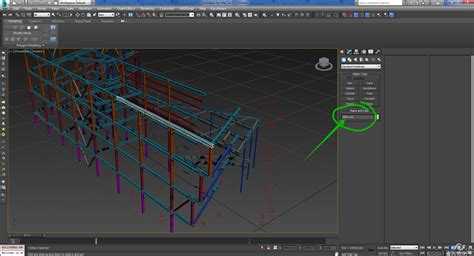

Оптимизируйте топологию моделей: избавьтесь от двойных вершин через команду Remove Isolated Vertices и проверьте нормали – они должны быть направлены наружу для корректного отображения. В случае сложных объектов примените Reset XForm для сброса трансформаций и корректной передачи масштабов и поворотов.

IFC (Industry Foundation Classes) – предпочтительный формат для передачи BIM-моделей. Он сохраняет структуру здания, параметры элементов и поддерживается ArchiCAD без потери данных. Рекомендуется экспортировать модель из 3ds Max с помощью плагинов, обеспечивающих конвертацию в IFC 2×3 или IFC4.

OBJ

3DS

DWG/DXF

Для комплексных архитектурных проектов приоритет стоит отдавать формату IFC. Если задача – сохранить визуальную детализацию и текстуры, предпочтительнее экспортировать в OBJ с последующей корректировкой в ArchiCAD. Перед экспортом важно провести оптимизацию модели в 3ds Max: удалить ненужные объекты, объединить полигоны и проверить масштаб, чтобы избежать ошибок при импорте.

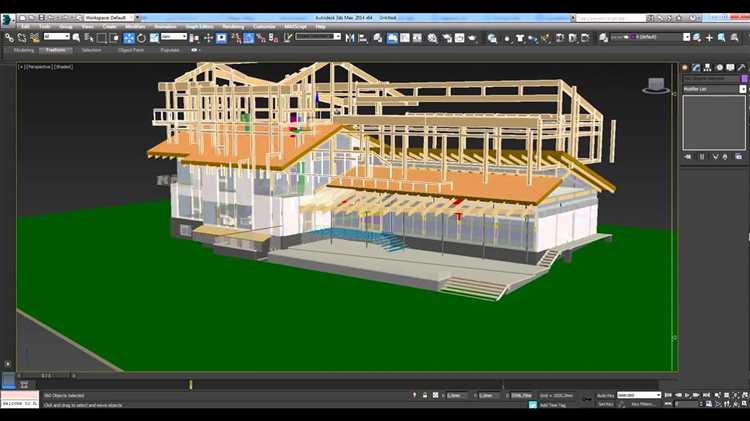

Настройка параметров экспорта из 3ds Max

Для корректного переноса модели из 3ds Max в ArchiCAD важна точная настройка параметров экспорта. Начните с выбора формата файла – рекомендуется использовать FBX версии не ниже 2014, поскольку он сохраняет геометрию, материалы и UV-карты с минимальными искажениями.

В диалоговом окне экспорта отключите опцию «Bake Animation», если анимация не требуется, чтобы избежать лишних данных. Включите «Preserve Edge Orientation» для сохранения правильного направления граней, что критично для отображения текстур в ArchiCAD.

Обязательно активируйте экспорт нормалей и сглаживания («Normals» и «Smoothing Groups»), чтобы обеспечить правильное освещение модели в конечном приложении. Не забудьте выключить экспорт камеры и света, если они не нужны, чтобы уменьшить размер файла и исключить лишние элементы.

Для моделей с текстурами задайте относительные пути к материалам, это облегчит их последующую подгрузку в ArchiCAD. При наличии нескольких UV-разверток убедитесь, что основная UV-карта назначена как первая, так как ArchiCAD воспринимает только одну UV-сетку.

Проверьте масштаб модели перед экспортом: рекомендуется устанавливать единицы измерения в миллиметрах, чтобы избежать искажений размера при импорте. При необходимости используйте встроенную опцию масштабирования в настройках FBX, устанавливая коэффициент 1.0.

Оптимизируйте структуру модели, сгруппировав объекты по материалам и назначив корректные имена слоям и элементам. Это упростит навигацию и редактирование в ArchiCAD. В завершение экспортируйте файл и проведите его проверку в стороннем просмотрщике FBX для выявления возможных ошибок до импорта.

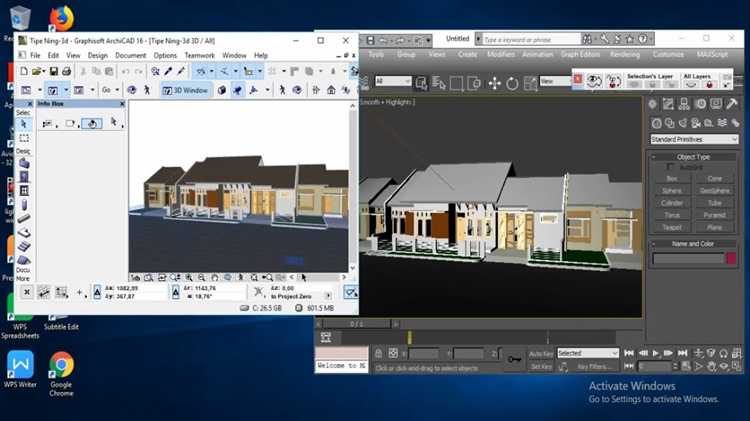

Импорт модели в ArchiCAD и проверка геометрии

Для корректного импорта 3D-модели из 3ds Max в ArchiCAD используйте формат *.3ds* или *.fbx*, учитывая, что ArchiCAD лучше работает с FBX последних версий (2018 и выше). Перед импортом обязательно оптимизируйте модель: удалите невидимые полигоны, объедините дубликаты и примените преобразования (Freeze Transformations) в 3ds Max.

В ArchiCAD откройте меню Файл → Интероперабельность → Импорт 3D-модели, выберите экспортированный файл и настройте параметры импорта. Включите опцию Сохранить исходные координаты, чтобы сохранить правильное позиционирование объекта в пространстве проекта.

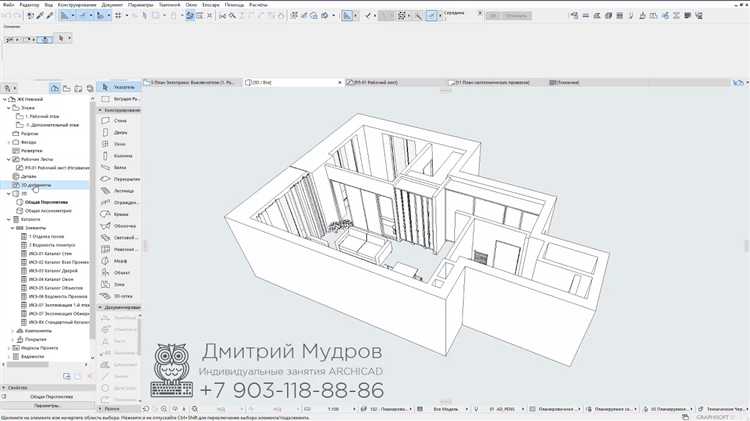

После импорта тщательно проверьте геометрию модели в 3D-виде. Используйте инструмент Редактор 3D, чтобы выявить пересекающиеся поверхности, дублирующиеся элементы и неправильно ориентированные нормали. Для быстрой проверки проблемных зон примените фильтр выделения по типу геометрии и откройте панель Проверка целостности.

Обратите внимание на масштаб: сопоставьте габариты модели с эталонными размерами, измеряя ключевые элементы с помощью инструмента Измерение. Несоответствие масштаба указывает на ошибки экспорта или импортных настроек.

Если обнаружены ошибки геометрии, откройте модель в 3ds Max, исправьте проблемные места и повторите экспорт. В ArchiCAD не рекомендуется использовать исправление геометрии вручную, так как это может нарушить структуру BIM-данных.

Корректировка материалов и текстур после импорта

После переноса модели из 3ds Max в ArchiCAD материалы и текстуры часто требуют точной настройки для корректного отображения. Прямой импорт обычно не сохраняет все параметры, особенно связанные с каналами отражений, прозрачности и нормалей.

1. Откройте редактор материалов ArchiCAD и найдите импортированные материалы, которые отображаются некорректно или имеют базовые настройки.
2. Проверьте карты текстур в разделе «Текстуры»:
• Пересмотрите разрешение текстур – слишком низкое приводит к размытости, слишком большое – к нагрузке на рендер.
• Убедитесь, что UV-развертка сохранена корректно. Если текстура искажена, примените инструмент UV Mapping в ArchiCAD.
3. Настройте параметры отражения и блеска. В 3ds Max часто используются карты Specular и Glossiness, которые нужно вручную сопоставить с настройками ArchiCAD:
• Замените Specular на параметр «Блеск» в ArchiCAD.
• Отрегулируйте уровень отражения, если материал должен быть глянцевым или матовым.
4. Проверка прозрачности и альфа-канала:
• Если в 3ds Max была прозрачность, импортируемый материал может её потерять.
• В ArchiCAD необходимо вручную подключить альфа-канал текстуры в разделе «Прозрачность».
5. Для нормалей и карт рельефа:
• ArchiCAD не всегда корректно импортирует карты нормалей из 3ds Max.
• Добавьте нормаль вручную через редактор материалов, загрузив соответствующую карту.
6. После всех корректировок выполните тестовый рендер, чтобы оценить реалистичность и соответствие материала оригиналу.
7. Если материал состоит из нескольких слоев (например, базовый цвет, грязь, блики), используйте систему слоев в ArchiCAD для точной настройки.

Точное сопоставление параметров материалов между 3ds Max и ArchiCAD требует детального анализа каждой текстуры и свойства. Автоматизация возможна лишь частично – ручная доработка улучшит качество визуализации и снизит вероятность ошибок при последующей работе с проектом.

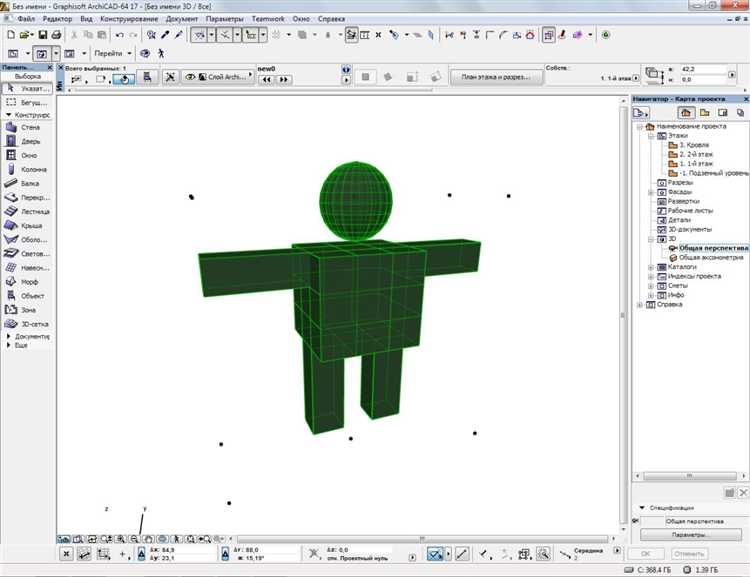

Оптимизация модели в ArchiCAD для дальнейшей работы

После импорта модели из 3ds Max необходимо снизить её сложность и адаптировать под архитектурные задачи ArchiCAD. Оптимизация гарантирует стабильность работы и ускоряет рендеринг, расчёты и документирование.

1. Удаление лишних полигонов и деталей:
   • Используйте инструмент «Редактирование элементов» для выявления и удаления мелких, незаметных с архитектурной точки зрения объектов.
   • Удалите внутренние поверхности, невидимые в разрезах и фасадах.
   • Объедините близко расположенные полигоны, чтобы снизить количество вершин.
2. Оптимизация текстур:
   • Преобразуйте материалы с высокими разрешениями в более лёгкие форматы (например, 1024×1024 вместо 4096×4096), сохраняя качество для визуализации.
   • Удалите невидимые или повторяющиеся текстуры.
   • Используйте встроенные библиотеки ArchiCAD для стандартных материалов вместо импортированных из 3ds Max, чтобы улучшить совместимость.
3. Проверка и исправление геометрии:
   • Воспользуйтесь функцией «Проверка модели» для выявления пересечений, разрывов и неправильных граней.
   • Исправьте неправильные нормали, чтобы избежать артефактов визуализации.
   • Обеспечьте замкнутость объёмных элементов для корректной работы с BIM-данными.
4. Группировка и структурирование элементов:
   • Создайте пользовательские слои и назначьте элементы согласно архитектурным зонам и функциям.
   • Объедините повторяющиеся объекты в группы или модульные блоки для упрощения редактирования и управления.
   • Используйте параметры IFC для правильной классификации и экспорта модели.
5. Оптимизация сетки и уровней детализации (LOD):
   • Настройте LOD для каждого элемента, чтобы отображать только необходимые детали в зависимости от масштаба работы.
   • Используйте упрощённые геометрии для дальних планов и детализированные для крупного масштаба.
   • Отключайте визуализацию скрытых элементов во время проектирования.

Последовательное выполнение этих шагов повысит производительность ArchiCAD и обеспечит точность архитектурной документации без потери визуальной и функциональной информации.

Вопрос-ответ:

Какие основные этапы нужно пройти для переноса модели из 3ds Max в ArchiCAD?

Перенос модели начинается с подготовки объекта в 3ds Max — важно проверить геометрию и очистить сцену от лишних элементов. Далее экспортируем модель в формат, поддерживаемый ArchiCAD, обычно это *.obj* или *.fbx*. После этого в ArchiCAD выполняется импорт файла, с настройкой параметров для корректного отображения. Завершающий этап — проверка модели на наличие ошибок и корректировка материалов и текстур, если это требуется.

Какие проблемы могут возникнуть при переносе модели из 3ds Max в ArchiCAD, и как их избежать?

Частая сложность — несовпадение масштабов и неправильное позиционирование модели в ArchiCAD. Для этого нужно внимательно задавать единицы измерения при экспорте и импорте. Еще одна проблема — потеря или искажение материалов и текстур, если они не поддерживаются выбранным форматом. Рекомендуется использовать форматы с поддержкой текстур и при необходимости заново настраивать материалы уже внутри ArchiCAD. Наконец, избыточная детализация модели может замедлить работу ArchiCAD, поэтому стоит оптимизировать объект заранее.

Можно ли перенести анимации и спецэффекты из 3ds Max в ArchiCAD?

ArchiCAD в первую очередь ориентирован на архитектурное моделирование и не поддерживает анимации и спецэффекты из 3ds Max. При переносе информации о движении или сложных визуальных эффектах эти данные не сохраняются. Для презентаций лучше создавать анимации в 3ds Max отдельно и использовать ArchiCAD для построения точных моделей и чертежей.

Как правильно подготовить текстуры и материалы в 3ds Max для последующего импорта в ArchiCAD?

Для успешного переноса текстур необходимо использовать стандартные форматы изображений, такие как JPEG или PNG, и избегать сложных процедур наложения материалов, которые могут не поддерживаться ArchiCAD. В 3ds Max рекомендуется применить простые материалы с минимальным количеством слоев и убедиться, что все текстурные карты привязаны корректно. После экспорта лучше проверить, как текстуры отображаются в ArchiCAD, и при необходимости настроить их заново.

Какой формат файла выбрать для переноса сложной архитектурной модели из 3ds Max в ArchiCAD?

Выбор формата зависит от сложности и состава модели. Формат *.fbx* часто предпочтителен, так как сохраняет геометрию, материалы и некоторые текстурные данные. Формат *.obj* тоже используется, но он менее удобен при переносе материалов. Если модель содержит сложные элементы, стоит проверить совместимость конкретных форматов с вашей версией ArchiCAD и протестировать несколько вариантов, чтобы определить оптимальный способ передачи данных.

Какие форматы файлов лучше всего использовать для переноса модели из 3ds Max в ArchiCAD?

Для переноса модели из 3ds Max в ArchiCAD обычно применяют форматы, поддерживаемые обеими программами, такие как FBX и DWG. Формат FBX сохраняет геометрию, материалы и анимации, что полезно для сложных моделей. DWG чаще используется для обмена 2D-чертежами и простыми 3D-объектами. Выбор формата зависит от целей и деталей проекта. В некоторых случаях помогает экспорт модели в OBJ с последующим импортом в ArchiCAD, однако этот способ может не сохранять материалы.
