Как повернуть число на графике в matlab

MATLAB предоставляет гибкие средства для управления отображением текста на графике, включая возможность изменять угол поворота числовых значений, размещённых в качестве подписей или меток. Особенно полезна эта функция при работе с плотными графиками, где важно сохранить читаемость и структуру представленных данных.

Для поворота числа на графике используется свойство ‘Rotation’ объекта текста. Например, команда text(1, 1, ’45’, ‘Rotation’, 45) отобразит число 45 под углом 45 градусов на координатах (1, 1). Значение угла задаётся в градусах, по часовой стрелке.

При повороте чисел, размещённых на осях, следует использовать функции xtickangle и ytickangle. Например, вызов xtickangle(90) повернёт все числовые подписи по оси X вертикально. Это особенно актуально при визуализации с длинными или часто повторяющимися значениями осей, где горизонтальное отображение приводит к наложению текста.

Если необходимо повернуть текст внутри графических аннотаций или поверх изображений, рекомендуется использовать функцию annotation совместно с параметром ‘Rotation’. Это позволяет точно позиционировать и поворачивать числа, сохраняя при этом масштаб и ориентацию других элементов визуализации.

Как повернуть текстовую метку числа вокруг заданной точки

Для поворота текстовой метки числа вокруг произвольной точки в MATLAB используйте функцию text с параметром 'Rotation', а также задайте точку привязки через координаты. Однако для вращения относительно внешней точки требуется геометрическое смещение положения текста. Вычислите новые координаты вручную с учетом угла поворота.

Предположим, необходимо разместить число 42 на расстоянии r от точки (x0, y0) под углом theta (в градусах). Используйте преобразование координат:


x = x0 + r * cosd(theta);
y = y0 + r * sind(theta);
text(x, y, '42', 'Rotation', theta, 'HorizontalAlignment', 'center', 'VerticalAlignment', 'middle');


Для корректного визуального соответствия направления текста углу вращения, значение 'Rotation' должно совпадать с theta. При необходимости изменить точку вокруг которой осуществляется поворот, пересчитайте координаты относительно новой опорной точки. Учитывайте, что поворот текста не влияет на систему координат – вы управляете только положением и ориентацией объекта.

Для динамического обновления метки используйте text в сочетании с set и графическими таймерами или циклами, изменяя угол theta и пересчитывая координаты в каждом кадре.

Указание угла поворота с помощью параметра ‘Rotation’

В MATLAB параметр 'Rotation' используется для задания угла поворота текста в градусах против часовой стрелки. Он применяется при создании текстовых объектов, таких как text, xlabel, ylabel, title и аннотаций.

Для изменения ориентации числовых подписей на графике, например, на осях, применяется следующий синтаксис:

text(x, y, 'Число', 'Rotation', угол)

Если необходимо повернуть подписи на оси X, используется:

xtickangle(угол)

Для оси Y:

ytickangle(угол)

Параметр 'Rotation' принимает значения от 0 до 360. Например, 'Rotation', 90 повернёт текст вертикально вверх. Для горизонтального отображения – значение 0. Чтобы добиться читаемости при плотных подписях, рекомендуются значения 45 или 90.

При использовании text с поворотом, важно учитывать смещение по координатам, поскольку вращение осуществляется относительно начальной точки текста. Для выравнивания применяется 'HorizontalAlignment' и 'VerticalAlignment', чтобы избежать наложения элементов.

Для аннотаций с поворотом можно использовать объект annotation и задать параметр TextboxRotation при работе с textbox. Это особенно полезно для оформления графиков с нестандартной компоновкой данных.

Использование функции text для задания координат и поворота числа

Функция text(x, y, ‘строка’) в MATLAB позволяет точно разместить текстовые элементы на графике. Для задания поворота числового значения используется параметр ‘Rotation’.

Пример: размещение числа 45 в точке с координатами (10, 5) с поворотом на 90 градусов:

text(10, 5, '45', 'Rotation', 90)

Для улучшения читаемости текста на графике рекомендуется дополнительно использовать параметры ‘HorizontalAlignment’ и ‘VerticalAlignment’. Например:

text(10, 5, '45', 'Rotation', 90, 'HorizontalAlignment', 'center', 'VerticalAlignment', 'middle')

Для задания шрифта, размера и цвета можно использовать параметры ‘FontName’, ‘FontSize’, ‘Color’:

text(10, 5, '45', 'Rotation', 90, 'FontName', 'Arial', 'FontSize', 12, 'Color', 'r')

Если число берется из переменной, необходимо преобразовать его в строку с помощью num2str:

value = 45;
text(10, 5, num2str(value), 'Rotation', 90)

При построении диаграмм и аннотировании графиков с поворотом чисел вдоль осей или под углом к элементам важно учитывать масштаб осей. Чтобы добиться стабильного визуального результата, используйте одинаковые масштабы (axis equal) или нормализуйте координаты.

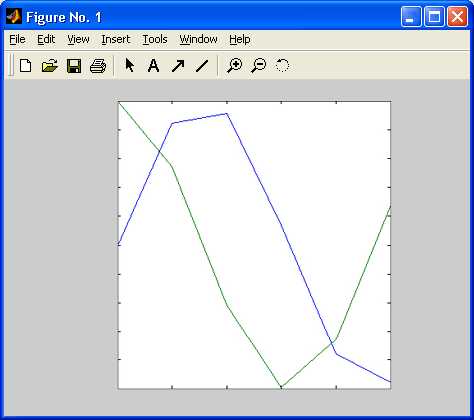

Поворот чисел вдоль осей координат при использовании функции xlabel и ylabel

Функции xlabel и ylabel в MATLAB отвечают за подписи осей, но непосредственно поворачивать числовые метки на осях они не позволяют. Для управления углом поворота чисел вдоль осей координат используется свойство XAxis.TickLabelRotation для оси X и YAxis.TickLabelRotation для оси Y.

Чтобы изменить угол поворота чисел на оси X, необходимо обращаться к объекту осей. Пример:

ax = gca;
ax.XAxis.TickLabelRotation = 45;

Это повернёт числовые метки оси X на 45 градусов по часовой стрелке. Аналогично, для оси Y:

ax.YAxis.TickLabelRotation = 90;

Значения угла можно задавать от -180 до 180 градусов. Угол 0 означает горизонтальное расположение, 90 – вертикальное. Негативные значения поворачивают в противоположную сторону.

Если используются xlabel и ylabel только для подписи осей, их поворот на читаемость чисел не влияет. Однако при размещении подписи под наклонёнными числами важно учитывать наложение текста. Чтобы избежать этого, изменяйте также позицию подписи через свойства Position или сдвиг Label.Position.

Для сохранения настроек при повторной отрисовке графика следует использовать set(gca,...) в сочетании с соответствующими свойствами, чтобы избежать автоматического сброса.

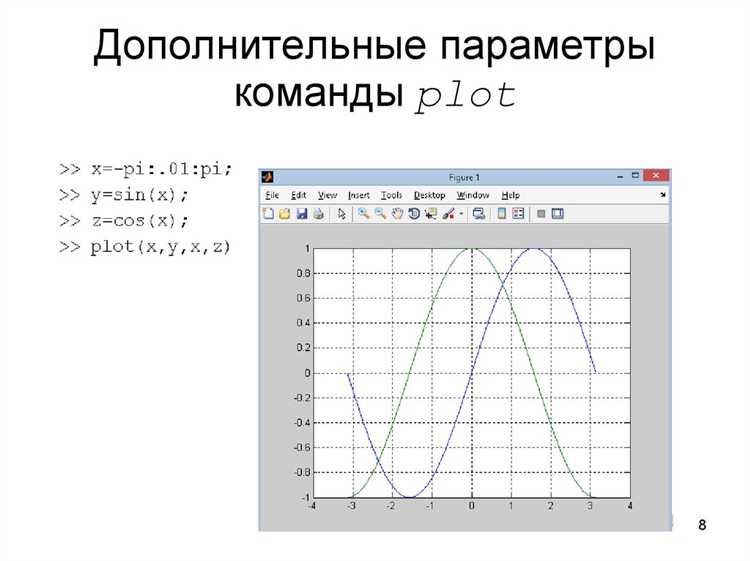

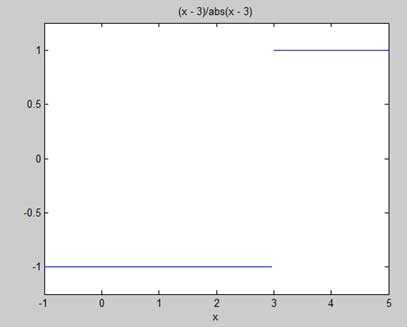

Автоматический поворот чисел при построении графика с использованием plot

При построении графика в MATLAB с помощью функции plot, автоматический поворот подписей осей может быть критичен для читаемости, особенно при работе с большим числом меток или длинными подписями. MATLAB по умолчанию не поворачивает метки, что приводит к наложению текста. Для оси X можно использовать команду xtickangle, а для оси Y – ytickangle. Эти функции доступны начиная с версии R2016b.

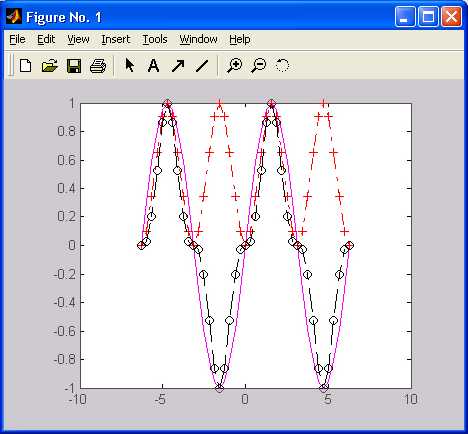

Пример корректного поворота меток оси X на 45 градусов:

x = 1:10;
y = rand(1,10);
plot(x, y);
xtickangle(45);

Если необходимо обеспечить автоматический поворот в зависимости от длины текста, используйте условную логику. Например:

labels = {'Январь','Февраль','Март','Апрель','Май','Июнь','Июль','Август','Сентябрь','Октябрь'};
x = 1:numel(labels);
y = rand(1, numel(labels));
plot(x, y);
xticks(x);
xticklabels(labels);
if max(cellfun(@length, labels)) > 6
xtickangle(45);
end

Для автоматизации также подходит изменение свойства Axes через gca. Например:

ax = gca;
ax.XTickLabelRotation = 30;

Это обеспечивает поворот меток без использования отдельных команд для каждой оси. Значение угла задаётся в градусах и может быть как положительным, так и отрицательным.

Поворот чисел на оси Y осуществляется аналогично:

ytickangle(90);

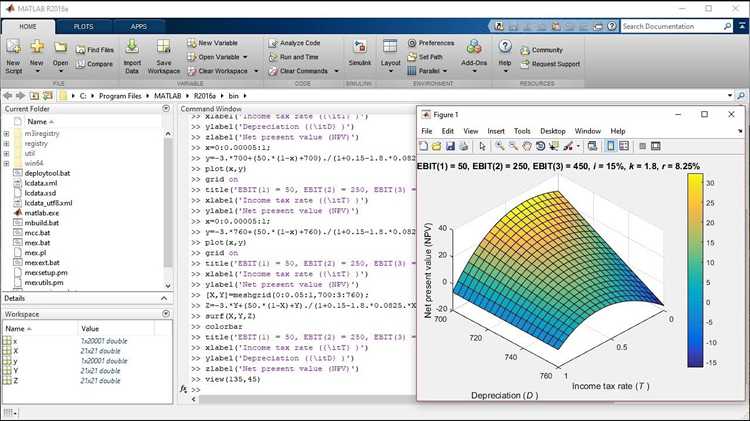

Для трехмерных графиков (plot3, surf) прямого поворота меток не предусмотрено, и потребуется использовать объекты text с явным указанием угла поворота с помощью параметра 'Rotation'.

Рекомендуется ограничивать угол поворота диапазоном 30–60°, чтобы обеспечить читаемость и избежать наложения.

Учет масштабирования осей при повороте чисел на графике

При повороте чисел на графике в MATLAB важно учитывать масштабирование осей, так как разный масштаб по осям X и Y приводит к искажению угла поворота, если использовать фиксированный угол в градусах.

Основные рекомендации для корректного учета масштабирования:

• Преобразуйте угол поворота из углов в координатах данных в угол на экране с учетом соотношения масштабов осей.
• Определите коэффициенты масштабирования по осям: sx = diff(xlim), sy = diff(ylim). Отношение r = sx / sy влияет на визуальное восприятие угла.
• Для угла поворота θ в градусах используйте преобразование:
  theta_corrected = atan(tan(deg2rad(theta)) * r) с последующим переводом обратно в градусы.
• Перед применением поворота к текстовым объектам задавайте параметр ‘Rotation’ с вычисленным скорректированным углом.
• Проверяйте итоговый угол визуально и при необходимости корректируйте соотношение масштабов или используйте нормализацию данных.

Пример кода для корректного поворота:

sx = diff(xlim);
sy = diff(ylim);
r = sx / sy;
theta = 45; % исходный угол
theta_corr = atan(tan(deg2rad(theta)) * r);
set(text_handle, 'Rotation', rad2deg(theta_corr));

Такой подход предотвращает искажения текста при разном масштабировании и обеспечивает точное визуальное соответствие углу поворота.

Вопрос-ответ:

Как в MATLAB повернуть числовое значение, отображаемое на графике, без изменения данных?

В MATLAB можно повернуть число на графике, изменяя ориентацию текстового объекта, который отображает это число. Для этого применяют свойство ‘Rotation’ у объекта текста, созданного функцией text(). Например, если число нанесено на график как текст, можно вызвать set(hText, ‘Rotation’, угол), где угол задаётся в градусах. При этом сами числовые данные не меняются — только визуальное представление на графике.

Можно ли автоматически повернуть подписи на осях графика в MATLAB, чтобы улучшить читаемость чисел?

Да, в MATLAB есть возможность изменять ориентацию подписей на осях с помощью свойства ‘XTickLabelRotation’ для оси X или аналогично для оси Y. Например, команда ax = gca; ax.XTickLabelRotation = 45; повернёт подписи оси X на 45 градусов. Это особенно полезно, когда подписи длинные или накладываются друг на друга, что ухудшает восприятие данных.

Какие функции MATLAB лучше всего подходят для добавления повёрнутого текста на график с числом?

Для добавления повёрнутого текста на график обычно используют функцию text(x, y, string, ‘Rotation’, угол), где x и y — координаты размещения текста, string — отображаемый текст, а угол задаёт поворот в градусах. Ещё можно использовать annotation, но text более гибка для позиционирования в координатах графика. Это даёт точный контроль над положением и углом текста с числом.

Какие трудности могут возникнуть при повороте чисел на графике в MATLAB, и как их избежать?

Основная сложность связана с тем, что после поворота текста числовые подписи могут перекрываться или выходить за границы графика, что ухудшает визуальное восприятие. Чтобы избежать этого, рекомендуется подбирать угол поворота так, чтобы текст оставался читаемым, и при необходимости менять расположение текста или размер шрифта. Также полезно использовать функции автоматической подгонки или вручную корректировать координаты размещения подписей.

Можно ли повернуть число на графике в MATLAB так, чтобы оно оставалось читаемым при динамическом изменении масштаба графика?

Да, для этого нужно связать повёрнутый текст с осями графика, чтобы при масштабировании и изменении размеров окна положение и угол текста сохранялись корректными. Обычно используют функцию text с установленным свойством ‘Rotation’, а также можно использовать обратные вызовы (callbacks) или обработчики событий масштабирования, чтобы при изменении масштаба корректировать положение и угол текста. Это требует дополнительного программирования, но позволяет сохранять читаемость повёрнутых чисел при интерактивной работе с графиком.
