Как редактировать gsm объекты в archicad

В ArchiCAD GSM объекты играют ключевую роль при создании архитектурных проектов с использованием параметрических компонентов. Их точное редактирование позволяет адаптировать готовые модели под конкретные технические требования и ускоряет процесс проектирования. Важно понимать структуру GSM файла и использовать встроенные инструменты ArchiCAD для корректной модификации параметров без потери функциональности объекта.

Первый шаг – открыть GSM объект через редактор GDL, встроенный в ArchiCAD. Для внесения изменений необходима работа с кодом на языке GDL, который описывает геометрию и поведение объекта. Следует соблюдать последовательность: изучение исходных параметров, изменение координат и размеров, тестирование результата в модели. Внимание к деталям обеспечивает совместимость объекта с проектной средой и снижает риски ошибок при визуализации.

Особое значение имеет проверка совместимости GSM с версиями ArchiCAD. Использование устаревших или некорректно отредактированных объектов может вызвать сбои в работе проекта. Рекомендуется создавать резервные копии перед изменениями и использовать функции предварительного просмотра. Следование этому алгоритму обеспечит корректное редактирование GSM объектов и повысит качество архитектурных решений.

Редактирование gsm объектов в ArchiCAD: пошаговое руководство

Редактирование GSM объектов в ArchiCAD требует точного понимания структуры файлов и инструментов программы. Ниже приведён детальный алгоритм работы с этими объектами.

1. Импорт GSM объекта в проект
   • Перейдите в меню Файл > Библиотеки и объекты > Менеджер библиотек.
   • Добавьте папку с GSM объектами или отдельный файл GSM в текущую библиотеку.
   • Обновите библиотеку, чтобы объект появился в каталоге.
   • Используйте инструмент Объект для размещения GSM объекта в проекте.
2. Редактирование параметров GSM объекта

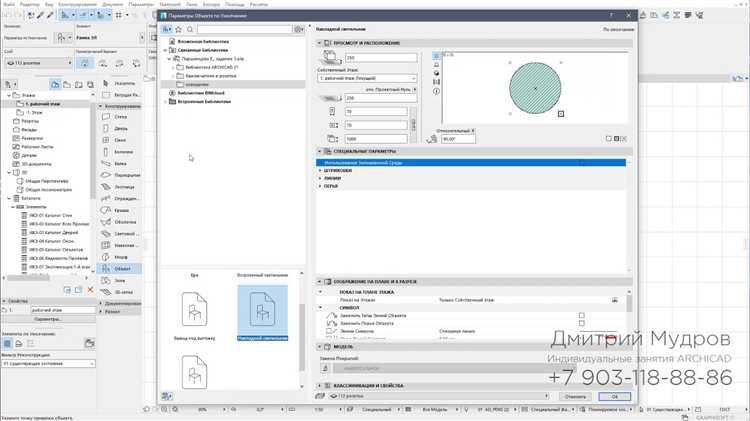

   • Выделите объект в проекте и откройте панель параметров.
   • Изменяйте встроенные параметры, такие как размеры, материалы и ориентация.
   • Для расширенного редактирования используйте GDL-редактор (меню Инструменты > GDL-редактор).
3. Редактирование геометрии GSM объекта
   • В GDL-редакторе откройте исходный скрипт объекта.
   • Внесите изменения в 2D и 3D коды: параметры, геометрические примитивы, координаты.
   • Используйте команду REGENERATE для обновления объекта после правок.
   • Сохраняйте изменения под новым именем, чтобы сохранить оригинал.
4. Тестирование изменённого GSM объекта
   • Импортируйте изменённый файл в проект.
   • Проверьте корректность отображения в 2D и 3D окнах.
   • Тестируйте все параметры, чтобы убедиться в их правильной работе.
5. Оптимизация и публикация
   • Удалите неиспользуемые параметры и избыточные элементы из кода.
   • Сохраняйте GSM объекты в централизованной библиотеке для совместного использования.
   • Обновляйте версии объектов с указанием изменений для контроля версий.

Соблюдение этих шагов позволяет эффективно редактировать GSM объекты и интегрировать их в проекты без потери функциональности и производительности.

Как открыть и импортировать gsm объект в ArchiCAD

Для открытия gsm файла в ArchiCAD используйте команду «Файл» → «Открыть» → «Объект ArchiCAD (*.gsm)». Укажите путь к нужному файлу и нажмите «Открыть». Файл откроется в редакторе объектов, где можно внести изменения.

Чтобы импортировать gsm объект в текущий проект, перейдите в меню «Файл» → «Библиотеки и объекты» → «Добавить объект». В диалоговом окне выберите файл с расширением .gsm и подтвердите импорт. Объект автоматически появится в панели объектов проекта.

Если gsm файл не отображается в списке объектов, проверьте корректность подключения библиотеки, содержащей объект. Для этого откройте «Библиотеки и объекты» → «Управление библиотеками» и убедитесь, что папка с объектами подключена и активна.

Рекомендуется использовать версии gsm объектов, совместимые с вашей версией ArchiCAD, чтобы избежать ошибок при загрузке и редактировании.

Настройка параметров материала и текстуры для gsm объектов

Для точной настройки материалов gsm объектов в ArchiCAD необходимо открыть панель свойств объекта и перейти в раздел материалов. Здесь важно выбрать правильный тип материала, соответствующий реальной поверхности, например, бетон, стекло или металл.

Цвет и отражательные свойства регулируются через параметры «Цвет диффузии» и «Отражательная способность». Значение отражения для металлов рекомендуется выставлять в диапазоне 50–80%, для неметаллических поверхностей – не выше 20%.

Текстуры загружаются в формате .jpg или .png с разрешением не ниже 1024×1024 пикселей для сохранения детализации при масштабировании. В настройках текстуры следует установить правильное масштабирование (обычно 1:1 или 1:2), чтобы избежать искажений и повторов.

Параметр бамп-карты отвечает за рельефность поверхности. Для gsm объектов рекомендуется использовать бамп с уровнем интенсивности не выше 30%, чтобы сохранить реалистичность, избегая излишней грубости.

Опция прозрачности применяется для стеклянных и полупрозрачных материалов. Значение прозрачности устанавливается от 10% до 70%, в зависимости от требуемого визуального эффекта.

После внесения изменений рекомендуется проверить результат в 3D-визуализации с включённым освещением, чтобы оценить взаимодействие света с материалом и скорректировать параметры при необходимости.

Редактирование геометрии gsm объекта с использованием инструментов ArchiCAD

Для изменения геометрии gsm объекта в ArchiCAD необходимо активировать инструмент «Редактирование GSM». Начните с выбора объекта и вызова команды «Редактировать геометрию» через контекстное меню или панель свойств.

Основной инструмент – «Узел» (Node Tool), позволяющий перемещать, добавлять и удалять узловые точки. Для перемещения узла кликните по нему и перетащите в нужное положение. Чтобы добавить новый узел, щёлкните по ребру объекта двойным кликом. Удаление узла производится с помощью клавиши Delete при выделении узла.

Используйте инструмент «Ребро» (Edge Tool) для изменения формы граней, перетягивая ребра. При этом важно сохранять топологию объекта, чтобы избежать ошибок при дальнейшей обработке.

Для более сложных деформаций применяйте функцию «Свободное трансформирование» (Free Transform). Она позволяет одновременно масштабировать, поворачивать и смещать выбранные элементы геометрии с сохранением пропорций или с возможностью их изменения через удерживание клавиш Shift и Ctrl.

Для точного редактирования применяйте координатные сетки и привязки. Включите привязку к узлам и осям для обеспечения точности перемещений и выравнивания. Использование диалогового окна координат позволит вводить значения перемещений вручную.

После внесения изменений рекомендуется выполнить проверку геометрии с помощью команды «Проверить целостность GSM», чтобы выявить и исправить потенциальные ошибки, такие как самопересечения или несоответствие топологии.

Сохранение промежуточных версий объекта обеспечивает возможность отката изменений без потери данных. Используйте функцию «Сохранить как новый вариант GSM» для резервного копирования.

Изменение размеров и масштабирование gsm объектов

В ArchiCAD изменение размеров gsm объектов выполняется через инструмент масштабирования с точным вводом параметров. Для начала выберите объект и активируйте команду Изменить размер или Масштабирование через контекстное меню или панель инструментов.

Для точного изменения используйте диалоговое окно, где вводятся коэффициенты масштабирования по осям X, Y и Z. При необходимости пропорционального масштабирования отметьте опцию Сохранять пропорции. Значения вводятся в числовом формате, например, 1.25 для увеличения на 25%.

Обратите внимание, что масштабирование влияет не только на геометрию, но и на связанные параметры объекта, включая толщину линий и размеры текстовых элементов. После изменения размеров проверьте корректность отображения объекта в плане и 3D-виде.

Для более сложных изменений используйте функцию Редактировать форму, которая позволяет вручную изменять отдельные грани и вершины, сохраняя при этом общие пропорции объекта.

При работе с групповыми gsm объектами масштабирование применяется ко всей группе. Чтобы масштабировать отдельные элементы внутри группы, необходимо предварительно разъединить группу с помощью команды Разгруппировать.

Для контроля точности изменений рекомендуется активировать привязки и сетку, что позволяет точно позиционировать и масштабировать объекты относительно других элементов проекта.

Работа с вложенными элементами внутри gsm объекта

Для точечного изменения выделите нужный вложенный элемент, применяя фильтры по типу (например, линия, поверхность, 3D-форма). Используйте панель свойств для изменения параметров: размеров, материалов, расположения и параметрических зависимостей.

Важно соблюдать связь вложенных элементов с основным gsm: корректируйте параметры так, чтобы не нарушать логику формирования объекта. Например, при изменении геометрии трубы внутри gsm вентиляции сохраняйте привязки к общему диаметру и длине.

Для добавления нового вложенного элемента выберите команду Добавить элемент и укажите тип. Установите точные координаты в локальной системе объекта, чтобы избежать смещения при размещении на плане.

При необходимости удаления вложенного элемента пользуйтесь командой Удалить в контекстном меню, избегая при этом удаления критически важных частей, влияющих на функционал объекта.

Проверяйте итоговую сборку gsm в 3D-виде после внесения изменений, используя инструмент Предварительный просмотр. Это позволяет убедиться, что вложенные элементы корректно отображаются и не пересекаются с другими частями объекта.

Экспорт и сохранение измененного gsm объекта для повторного использования

После редактирования gsm объекта в ArchiCAD важно сохранить результат для дальнейшего использования без потери изменений. Для этого выполните следующие шаги.

1. Завершите редактирование в редакторе GSM. Убедитесь, что все параметры и скрипты объекта обновлены и протестированы внутри редактора.

2. Сохраните объект локально. В меню редактора выберите «Файл» → «Сохранить как…» и укажите имя файла с расширением .gsm. Рекомендуется использовать осмысленные имена, отражающие суть изменений, например: окно_с_модерн_ручками.gsm.

3. Разместите файл в библиотеке проекта. Поместите сохраненный .gsm файл в папку пользовательской библиотеки ArchiCAD, связанную с текущим проектом. Это обеспечит автоматическую загрузку объекта при открытии проекта.

4. Создайте резервную копию. Для долгосрочного хранения и обмена используйте отдельную папку резервных объектов с версионной нумерацией, например: окно_с_модерн_ручками_v1.gsm, окно_с_модерн_ручками_v2.gsm.

5. Импорт измененного объекта в новый проект. Для повторного использования выберите «Файл» → «Библиотеки и объекты» → «Загрузить объекты» и укажите путь к сохраненному .gsm файлу. Объект будет добавлен в текущую библиотеку и доступен в инструменте выбора объектов.

6. Тестирование в новом проекте. Обязательно проверьте работоспособность экспортированного объекта в контексте нового проекта: корректность отображения, параметров и взаимодействия с другими элементами.

Исправление распространённых ошибок при редактировании gsm объектов

При работе с gsm объектами в ArchiCAD часто возникают специфические ошибки, которые требуют точечного подхода для их устранения. Ниже приведены ключевые ошибки и способы их корректировки.

• Объект не отображается на 3D-виде
  • Проверьте наличие и правильность привязки gsm файла в настройках библиотеки.
  • Убедитесь, что объект не скрыт по слою или в настройках отображения модели.
  • Пересоберите 3D-вид через команду «Обновить 3D окно» (Shift+F5).
• Некорректное масштабирование объекта
  • Проверьте исходные параметры масштаба в свойствах gsm объекта, особенно при импорте из внешних библиотек.
  • Используйте только встроенные средства ArchiCAD для изменения масштаба, избегая прямого редактирования геометрии в сторонних программах.
  • Пересчитайте параметры объекта при внесении изменений, чтобы избежать искажений.
• Ошибки при редактировании параметров объекта
  • Редактируйте параметры только через панель свойств gsm объекта, а не напрямую в библиотечных файлах.
  • Перед изменением сделайте резервную копию объекта.
  • После изменения параметров выполните перезагрузку библиотеки в проекте для применения изменений.
• Сбой при обновлении библиотеки после редактирования gsm
  • Проверьте правильность пути к библиотеке и отсутствие конфликтующих версий объекта.
  • Очистите кэш библиотеки через меню «Управление библиотеками».
  • Перезапустите ArchiCAD для корректной подгрузки обновлённых объектов.
• Объект неправильно взаимодействует с другими элементами проекта
  • Проверьте наличие корректных точек вставки (базовые точки) в gsm файле.
  • Используйте режим «Редактирование взаимодействия» для настройки привязок и коллизий.
  • Убедитесь, что объект не перекрывает критичные слои и элементы, вызывая визуальные ошибки.

Вопрос-ответ:

Как добавить новый GSM объект в проект ArchiCAD?

Чтобы добавить новый GSM объект, необходимо открыть библиотечный менеджер и загрузить нужный файл GSM в текущую библиотеку проекта. После этого объект станет доступен в палитре элементов, откуда его можно разместить на плане. Важно выбирать объекты, подходящие по масштабу и стилю, чтобы они корректно вписались в проект.

Какие инструменты в ArchiCAD помогут изменить размеры GSM объектов?

Для изменения размеров GSM объектов можно использовать инструменты масштабирования и редактирования параметров. Масштабировать объект можно через команду масштабирования, задав коэффициент. Также многие GSM объекты имеют встроенные параметры размеров, которые доступны в настройках объекта, что позволяет точно задать длину, ширину и высоту без искажения пропорций.

Можно ли редактировать геометрию GSM объекта напрямую в ArchiCAD?

Геометрию GSM объекта изменить напрямую нельзя, так как он представляет собой готовый модуль. Для внесения изменений потребуется либо открыть объект в редакторе GSM, входящем в состав ArchiCAD, либо использовать внешний редактор. В редакторе GSM можно править формы, добавлять или удалять элементы, а затем сохранить объект для дальнейшего использования в проекте.

Каким образом сохраняется измененный GSM объект для повторного использования?

После внесения необходимых изменений в GSM объект с помощью редактора его нужно сохранить под новым именем в библиотеке проекта или отдельной пользовательской библиотеке. Это позволит избежать перезаписи исходного файла и использовать модифицированный объект в других проектах, импортируя соответствующую библиотеку.

Как управлять параметрами отображения GSM объектов в различных видах ArchiCAD?

Параметры отображения GSM объектов регулируются через настройки слоя, визуального стиля и атрибутов объекта. Можно задавать видимость элементов в плане, фасаде и 3D виде отдельно, используя фильтры и варианты отображения. Для некоторых GSM объектов предусмотрена возможность выбора уровней детализации, что помогает оптимизировать визуализацию и увеличить скорость работы программы.
