Как сделать фундамент в archicad

Моделирование фундамента в Archicad требует точной настройки инструментов и понимания проектных задач. Для корректной реализации конструкции необходимо выбрать соответствующий инструмент: Slab (Плита) для ленточного или плитного фундамента, Wall (Стена) – для фундаментных стен, Beam (Балка) – при необходимости моделирования ростверков. Работать следует в конструктивной модельной среде, отключив отображение отделочных элементов.

Перед началом построения важно задать точные параметры слоя фундамента в Project Map, выбрав правильную высотную отметку и уровень, соответствующий нулевому циклу. В настройках конструктивного элемента следует указать материал с соответствующей плотностью и теплопроводностью – например, бетон B25 или железобетон. Это обеспечит корректную интеграцию модели с расчетными модулями и спецификацией.

При построении важно контролировать геометрию сечения: толщина ленты, глубина заложения, наличие подбетонки. Используйте Reference Line и функцию Trace & Reference для наложения инженерной подосновы. Для формирования утепления и гидроизоляции применяйте инструмент Complex Profile, где можно задать точную структуру слоев. Это позволит сформировать фундамент с учетом реальных строительных технологий без необходимости постобработки модели.

Создание фундамента в Archicad: пошаговое руководство

Для создания ленточного фундамента в Archicad используйте инструмент «Стена», настроенный на соответствующую геометрию. В параметрах установите конструктивный тип как «Фундаментная стена» и выберите нужный материал, например, бетон марки B25.

Укажите точную высоту фундамента, например, 1500 мм, и отметку заложения от уровня земли, например, -1200 мм. Ширину задайте в соответствии с проектом, например, 400 мм. Используйте якорные точки и направляющие, чтобы разместить стены строго по осям.

Для создания ростверка примените инструмент «Плита». В параметрах задайте толщину, например, 300 мм, материал – железобетон. Уровень плиты разместите на отметке верхнего уровня фундамента. Используйте контурный ввод по внутренним границам стен фундамента.

Создание подошвы фундамента осуществляется также через инструмент «Плита». Установите уровень подошвы, например, -1500 мм. Толщину плиты задайте в пределах 600 мм в зависимости от нагрузок и геологии участка.

Для размещения отверстий под коммуникации используйте инструмент «Отверстие» или вырезы в стенах через инструмент «Редактор профилей». Уточните диаметр отверстий и их расположение по инженерным схемам.

Проверку стыков выполняйте в 3D-виде. Используйте инструмент «Соединение» для корректного сопряжения элементов. При необходимости настройте приоритеты материалов в «Менеджере материалов» для правильного отображения сечений.

Создайте конструктивный узел в разделе «Документация» через инструмент «Разрез». На разрезе обозначьте отметки, размеры и материалы. Экспортируйте узел в формат PDF или DWG для передачи проектировщикам или строителям.

Ниже приведены рекомендуемые параметры типового фундамента:

Сохраняйте шаблон фундамента как модуль или группу для последующего использования в других проектах. Это ускорит моделирование и обеспечит стандартизацию.

Настройка единиц измерения и высотных отметок проекта

Перед началом моделирования фундамента необходимо точно задать единицы измерения и высотные отметки, чтобы избежать ошибок в размерах и положении элементов.

• Откройте меню Параметры → Параметры проекта → Единицы измерения.
• Установите тип единиц: для архитектурных элементов – миллиметры, для углов – градусы.
• Числовой формат – десятичный, без округления.
• Для длин и высот задайте точность не менее 0.1 мм.

Высотные отметки задаются через нулевой уровень проекта, от которого рассчитываются все элементы:

1. Откройте Менеджер этажей (Ctrl+7).
2. Назначьте уровень 0.000 для первого этажа – это будет условный уровень чистого пола.
3. Добавьте этаж «Фундамент» с отрицательной отметкой, например -0.600 м, если глубина фундамента составляет 600 мм.
4. Проверьте соответствие всех этажей проектным уровням: для цоколя, подвала и технических помещений задавайте точные высоты согласно проекту.

После настройки отметок:

• Включите отображение высот в окнах разрезов и фасадов: вкладка Документ → Аннотации → Марка уровня.
• При необходимости используйте пользовательские уровни для нестандартных отметок, например для плит перекрытия или ступеней.

Эти параметры напрямую влияют на точность размещения фундаментов, поэтому перед моделированием проверьте, что координатная система и уровни заданы корректно.

Выбор инструмента для моделирования фундамента: колонны, балки или морф

Колонны целесообразны при моделировании отдельных опорных элементов, например свай или столбов. Они автоматически распознаются расчетными модулями, поддерживают параметрическое управление сечениям и хорошо интегрируются в BIM-модель. Однако их ограниченная геометрическая гибкость не подходит для создания сложных форм подошвы или монолитной плиты.

Балки эффективно используются для моделирования ростверков и ленточных фундаментов. Их преимущество – точный контроль длины, сечения и сопряжений с другими элементами. В отличие от колонн, балки позволяют формировать непрерывные горизонтальные участки. При этом важно учитывать ориентацию рабочей оси и уровень размещения, чтобы избежать ошибок при стыковке с перекрытиями и стенами.

Морф – инструмент для ситуаций, когда необходима максимальная свобода геометрии: трапециевидные подошвы, нестандартные вырезы, перепады высот. Он не обладает интеллектуальной привязкой к конструктивным свойствам, но идеально подходит для концептуального моделирования и нестандартных решений. После создания морф можно конвертировать в GDL-объект, если требуется дальнейшее редактирование параметров или экспорт в другие среды.

Оптимальный подход – комбинированное использование: колонны для свай, балки для лент, морф для нестандартных элементов. Это позволяет сохранить точность, совместимость и адаптивность модели без лишних усложнений.

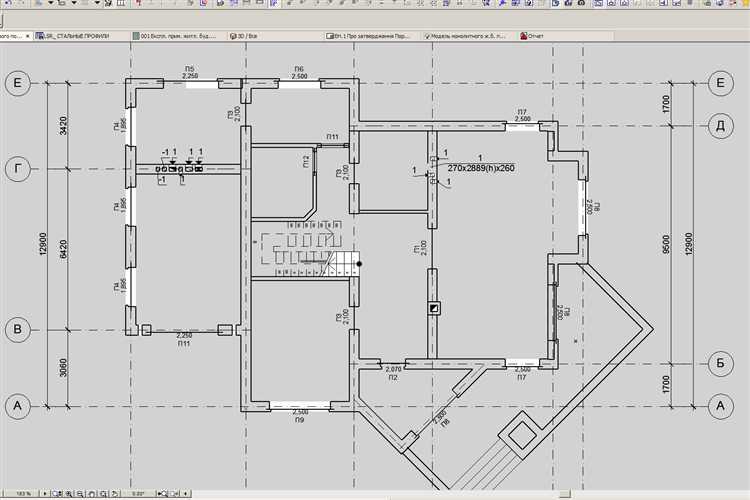

Построение ленточного фундамента с использованием стены

Выберите инструмент «Стена» на панели инструментов. В параметрах установите тип конструкции – «Основной несущий элемент». Толщину стены задайте равной ширине фундамента, например, 400 мм. Высоту укажите согласно проектной отметке заглубления, например, -1800 мм от уровня нуля.

Включите метод построения «Непрерывная стена». Убедитесь, что опорная линия проходит по оси стены – это упростит выравнивание относительно сетки. При необходимости используйте направляющие или активируйте отображение координатной сетки.

Для точного размещения задайте привязку к сетке осей. Постройте фундамент по периметру здания, соблюдая углы 90°. Если проект требует внутренних несущих стен, добавьте их также этим инструментом с аналогичными параметрами.

В параметрах проекции установите «Показ на плане этажа» – «Всегда», чтобы обеспечить визуальный контроль. В окне 3D проверьте корректность глубины и целостность замкнутого контура фундамента.

Для создания монолитного вида на разрезах настройте материал стены как бетон. Используйте графическую переопределённую комбинацию отображения для контрастного выделения фундамента на чертежах.

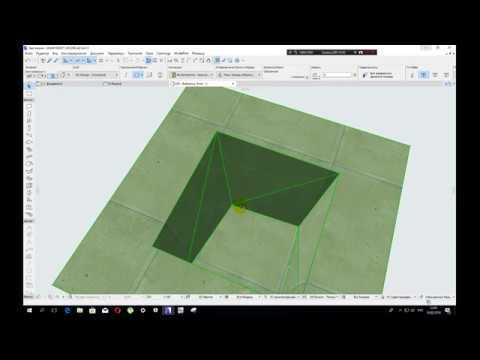

Моделирование плитного фундамента с помощью инструмента «Плита»

Откройте Archicad и перейдите на этаж «Фундамент». Активируйте инструмент «Плита» на панели инструментов. В настройках установите тип конструкции – «Железобетон», класс бетона, например, B25, и толщину плиты – в пределах 300–400 мм, в зависимости от проектных нагрузок.

В параметрах отображения границ включите контур несущей конструкции. Это позволит точно отследить геометрию фундамента в 2D и 3D. Установите рабочую высоту плиты на -3000 мм, если отметка земли условно равна 0. Это обеспечит корректное позиционирование фундамента в структуре здания.

Выберите метод построения – «Параллельные стены» или «Прямоугольник», в зависимости от конфигурации подвала. Убедитесь, что привязка установлена к наружной грани, если необходима точная привязка к внешнему контуру несущих стен.

После построения проверьте сопряжение плиты с прилегающими элементами. Используйте команду «Объединить элементы» для точного стыка с лентой фундамента или стенами подвала. В разделе «Физические свойства» задайте плотность материала – например, 2500 кг/м³ для железобетона, чтобы обеспечить реалистичные расчёты массы.

Включите отображение армирования, если используется BIM-модель для проектирования КЖ. При необходимости добавьте в свойства пользовательские параметры: марку бетона, закладные, гидроизоляционные слои. Это упростит экспорт модели в сметные и инженерные системы.

Сохраните шаблон плиты как типовой элемент, если планируется повторное использование конструкции на других участках проекта. Это ускорит работу и обеспечит единообразие всех фундаментных блоков.

Добавление ростверков и свай в конструкцию

Откройте вкладку «Конструирование» и выберите инструмент «Колонна» для создания свай. В параметрах установите профиль круглого или прямоугольного сечения, задайте точную высоту, соответствующую глубине заложения свай. Используйте параметр «Сторона размещения» для точной привязки к координатной сетке. Расположите сваи вручную или с помощью модульной сетки для равномерного распределения.

Для моделирования ростверка активируйте инструмент «Балка». Установите тип поперечного сечения, соответствующий проектной документации, и задайте уровень расположения по вертикали над головами свай. Используйте функцию «Многострочная балка» для создания непрерывного ростверка по контуру будущего здания. Задайте параметры армирования при необходимости через свойства элемента.

Проверьте пересечения и сопряжения свай с ростверком через инструмент «3D-режим» и функцию «Пересечения и соединения». Убедитесь, что все элементы корректно интегрированы. При необходимости примените соединения вручную, используя инструмент «Соединитель».

Для точного размещения и привязки всех элементов используйте направляющие, сетки и уровни. После размещения всех свай и ростверков выполните проверку конструктивной модели в разделе «Документ» – «Проверка модели» для выявления возможных конфликтов или ошибок соединения.

Применение материалов и графических комбинаций для отображения фундамента

В Archicad для корректного отображения фундамента критически важно назначить строительные материалы (Building Materials), которые определяют не только графику в разрезах и 3D, но и физические свойства конструкций. Для ленточного фундамента рекомендуется использовать материал типа «Бетон конструкционный», с правильно настроенной плотностью, теплопроводностью и графической штриховкой (штрих типа «бетон», серый цвет, плотность заполнения – 50%).

Создавая сложный фундамент с подушками, сваями или монолитной плитой, важно разделять материалы визуально. Например, фундаментная подушка – «Бетон тяжелый», а несущий элемент – «Железобетон армированный». Это позволит добиться наглядности на чертежах и в спецификациях. Для изоляции можно задать «Гидроизоляция рулонная» с характерным графическим узором и черным цветом заливки.

Графические комбинации (Graphic Overrides) применяются для выделения фундамента на планах и в разрезах. Создайте правило, которое фильтрует конструкции по ID, классификации или типу элемента, и примените к ним условное отображение: контур – чёрный сплошной, штриховка – светло-серая, при необходимости – полупрозрачная заливка. Это повышает читаемость чертежей без ручной корректировки элементов.

При разработке документации рекомендуется создавать отдельную комбинацию графических замен, например, «Фундамент – чертеж», где все элементы фундамента имеют одинаковый стиль отображения. Это особенно полезно при работе с подосновами и схемами армирования. Используйте логические правила для автоматизации – например, все элементы с материалом «Бетон конструкционный» автоматически отображаются с заданной штриховкой.

Для трехмерного представления включите реалистичные текстуры материалов в параметрах фотореалистичного вида. Это позволит при экспорте в BIMx или Twinmotion передавать достоверную визуальную информацию, не меняя рабочие параметры модели.

Подготовка фундамента к выпуску на чертежи и спецификации

Перед выпуском проектной документации необходимо проверить корректность всех элементов фундамента в модели Archicad и убедиться, что информация отображается точно и полно.

• Проверьте пересечения фундаментных плит, ростверков и свай. Используйте инструмент «Проверка коллизий» для выявления ошибок сопряжения.
• Убедитесь, что все элементы имеют правильные материалы в атрибутах: бетон, гидроизоляция, подбетонка. Это критично для корректной спецификации.
• Назначьте точные IFC-классы для всех элементов: фундаментная плита – IfcFooting, свая – IfcPile, ростверк – IfcBeam или IfcFooting в зависимости от конструкции.
• Настройте параметры ID и свойства компонентов. Примеры: ID свай – SW-001, SW-002 и т.д., свойства – диаметр, длина, марка бетона.
• Создайте отдельный слой для фундамента. Это упростит управление видимостью и фильтрацию при генерации листов.

Для подготовки к выпуску чертежей:

1. Настройте проекционные виды: фундаментный план, сечения, узлы. Используйте уровни и фильтры реконструкции для отображения только фундамента.
2. Примените шаблон оформления: маркеры, размеры, выноски. Проверяйте масштабность элементов – условные обозначения не должны перекрывать геометрию.
3. Используйте инструмент «Каталог элементов» для автоматической генерации спецификации. Убедитесь, что параметры считываются корректно: объем бетона, количество свай, площадь подбетонки.
4. Добавьте в чертежи выноски с привязкой к спецификации через параметрические маркеры.
5. Обновите все размещенные чертежи на листах через «Издатель» перед экспортом в PDF и DWG.

Итоговая модель должна быть организована, атрибутирована и подготовлена к экспорту без ручной доработки в других программах.

Вопрос-ответ:

Можно ли создать ленточный фундамент в Archicad без дополнительных плагинов?

Да, в Archicad можно построить ленточный фундамент, используя стандартные инструменты, такие как «Стена» и «Морф». Для точного моделирования можно задать нужную высоту, толщину и материал. Некоторые пользователи используют инструмент «Балка», особенно если требуется быстрая работа с повторами. Однако следует внимательно настраивать параметры сопряжения с грунтом и другими конструкциями. Всё зависит от точности, необходимой в проекте.

Как правильно задать отметку заложения фундамента?

Для задания отметки заложения нужно сначала определить уровень нулевой отметки (обычно это «Уровень 0» — чистый пол первого этажа). Затем, в параметрах объекта фундамента, устанавливается высота относительно этого уровня с отрицательным значением. Например, если фундамент начинается на глубине 1.5 м от уровня земли, то задается значение -1500 мм. Также важно проверить, правильно ли настроены этажи и слои отображения, чтобы избежать смещений при просмотре модели.

Есть ли способ быстро скопировать фундамент на другие участки проекта?

Да, для этого удобно использовать инструмент «Модуль» или простое копирование с привязкой. Выделите элементы фундамента, сгруппируйте их, если нужно, и используйте «Ctrl+C» и «Ctrl+V» с точкой привязки. Если таких участков много, лучше использовать модульную вставку — так изменения в одном модуле автоматически отразятся во всех местах его вставки. Это особенно полезно в типовых проектах или при работе с повторяющимися блоками.

Какие материалы лучше использовать для визуализации фундамента в Archicad?

Для визуализации фундамента чаще всего применяют бетон с текстурой серого цвета. В библиотеке Archicad уже есть подходящие материалы, такие как «Бетон серый», «Железобетон». Если требуется реалистичное отображение, можно загрузить текстуру из внешнего источника и назначить её через редактор поверхностей. Не забывайте также про настройки освещения и теней — они сильно влияют на финальный вид при рендере.

Что делать, если фундамент не отображается на плане этажа?

Скорее всего, дело в настройках отображения. Проверьте, на каком этаже вы находитесь, и входит ли фундамент в зону видимости. Также стоит посмотреть настройки «Проекционного диапазона» (Cut Plane), так как фундамент может оказаться ниже уровня среза. Ещё одна частая причина — слой, на котором размещен фундамент, может быть выключен или скрыт в текущем представлении. Используйте диспетчер слоев и проверьте фильтры графических замен.
