Mathcad предоставляет мощные инструменты для численного анализа и визуализации математических моделей. Табулирование функции – это один из базовых, но критически важных процессов, позволяющий получить дискретное представление непрерывной зависимости. Этот метод используется для анализа поведения функции, подготовки отчетов и построения графиков. В Mathcad процедура табулирования выполняется через встроенные операторы диапазона, матрицы и пользовательские функции.
Для начала необходимо определить диапазон аргумента. В Mathcad это реализуется через выражение вида x := 0, 0.1 .. 10, где 0 – начальное значение, 0.1 – шаг, 10 – конечное значение. Такой синтаксис автоматически формирует вектор значений переменной x. Этот вектор впоследствии используется в теле функции для вычисления соответствующих значений y.
Определение функции происходит стандартным способом: например, f(x) := sin(x) + x². После этого для табулирования необходимо задать выражение y := f(x). Mathcad выполнит поэлементное вычисление значений функции для каждого значения из вектора x, результатом чего станет новый вектор y с табулированными значениями.

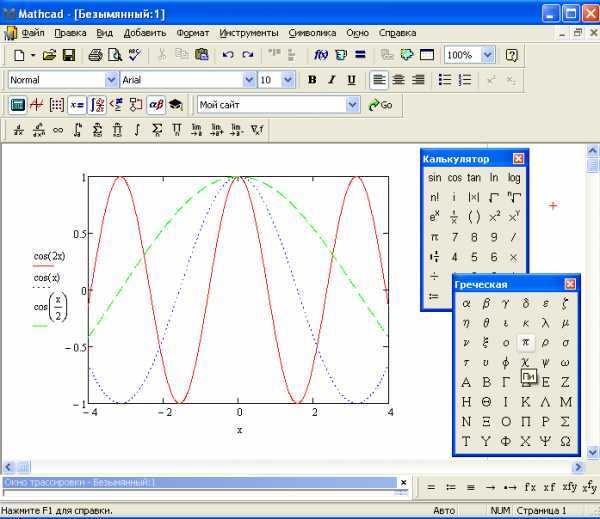

Для отображения результатов удобно использовать встроенную функцию stack(x, y), которая объединяет два вектора в матрицу с двумя столбцами: первый – значения аргумента, второй – соответствующие значения функции. Это обеспечивает наглядное представление данных и упрощает их интерпретацию. Дополнительно, для визуализации рекомендуется использовать график: достаточно ввести plot(x, y), и Mathcad отобразит зависимость функции от аргумента.
Как задать область определения переменной в Mathcad
В Mathcad область определения переменной задаётся с помощью оператора диапазона. Для этого используется символ двоеточия : при присваивании начального значения и оператора , для указания шага изменения.
Стандартная форма задания:
x := начальное_значение, шаг..конечное_значение
Пример:
x := 0, 0.1..10
В этом примере переменная x принимает значения от 0 до 10 с шагом 0.1. После задания диапазона переменной, Mathcad автоматически создаёт вектор значений, который можно использовать при табулировании функции.
Если не указать шаг, Mathcad по умолчанию установит шаг 1:
n := 1..5
Результатом будет: 1, 2, 3, 4, 5.
Чтобы убедиться, что диапазон определён корректно, используйте встроенную функцию length(x) – она покажет количество элементов в диапазоне. Также можно отобразить содержимое диапазона, просто введя имя переменной на рабочем листе.
Важно: при использовании дробного шага (например, 0.1) конечное значение может не включиться из-за ограничений на точность вычислений. Рекомендуется использовать выражения вида floor или round, если требуется точный контроль над включением конечного значения.
Для изменения шага используйте переменные:
h := 0.2 x := 1, h..5
Такой подход позволяет гибко управлять диапазоном при изменении параметров.
Пример применения диапазона в табулировании функции:
x := 0, 0.5..5 f(x) := sin(x)
После этого можно вывести таблицу значений с помощью команды Table или вставки «Вставка → Таблица → Таблица значений функции».
Создание вектора значений аргумента с помощью оператора диапазона
В Mathcad оператор диапазона обозначается символом двоеточия :. Он используется для создания вектора, содержащего последовательность чисел с равномерным шагом. Например, выражение x := 0, 0.1 .. 10 определяет вектор x, начинающийся с 0, заканчивающийся значением, не превышающим 10, и имеющий шаг 0.1.
Если шаг не указан явно, Mathcad использует шаг 1. Запись i := 1 .. 5 создаёт вектор i из пяти элементов: 1, 2, 3, 4, 5. Чтобы задать шаг вручную, используется дополнительное значение перед двойной точкой. Пример: t := 0, 0.25 .. 2 создаёт вектор t с элементами 0, 0.25, 0.5, …, 2.
Mathcad автоматически рассчитывает длину вектора на основе начального значения, шага и конечного предела. Если конечное значение не попадает точно в последовательность, то вектор заканчивается ближайшим предыдущим значением. Так, в выражении x := 0, 0.3 .. 1 последним элементом будет 0.9, так как 1 не делится на 0.3 без остатка.
Для отображения содержимого вектора следует ввести его имя в выражении или использовать индексную форму x[i, где i – индекс элемента (начинается с 0, если не задано иное). Чтобы задать пользовательский начальный индекс, используется переменная ORIGIN.
Оператор диапазона применяется исключительно для создания одномерных векторов. Для построения табличных значений функции достаточно связать её с вектором аргумента: y(x) := sin(x). В этом случае при вводе y Mathcad автоматически рассчитает значения функции для всех элементов вектора x.
Ввод математического выражения для табулируемой функции
В рабочей области Mathcad щелкните мышью, чтобы создать точку ввода. Введите имя функции, например f(x), и поставьте двоеточие: f(x):=. После этого сразу введите само математическое выражение, например sin(x)/x или exp(-x^2).
Для корректного ввода используйте встроенные операторы Mathcad. Возведение в степень выполняется с помощью клавиши ^, деление – через знак /, экспонента – exp(), синус – sin() и т. д. Скобки обязательны при наличии числителя и знаменателя: (x^2 + 1)/(x — 2).
Если функция содержит константы, задайте их заранее. Например, перед вводом a*sin(x) определите a:=2. Для определения переменного диапазона используйте блок диапазона: x := 0, 0.1..10. Это укажет Mathcad, какие значения использовать при табулировании.
После ввода выражения нажмите клавишу Enter, чтобы зафиксировать определение функции. Убедитесь, что Mathcad не выделяет ввод красным – это признак синтаксической ошибки.
Присвоение функции пользовательскому имени для упрощения расчётов

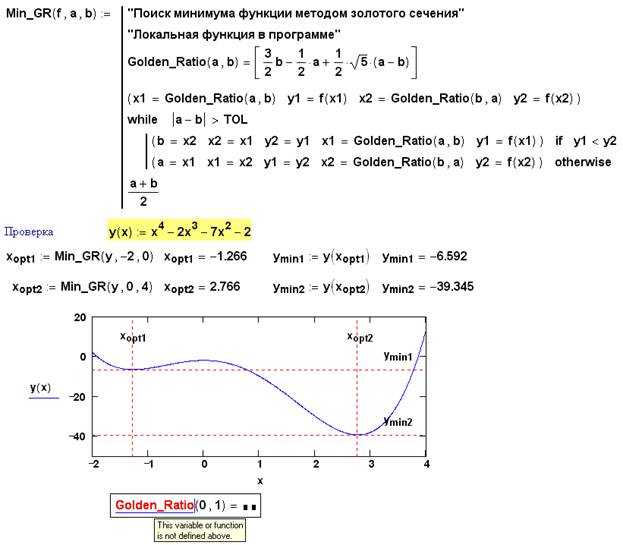

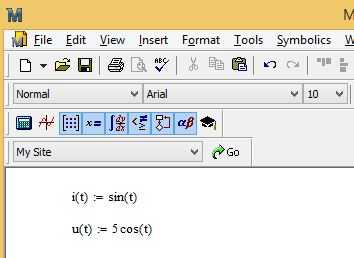

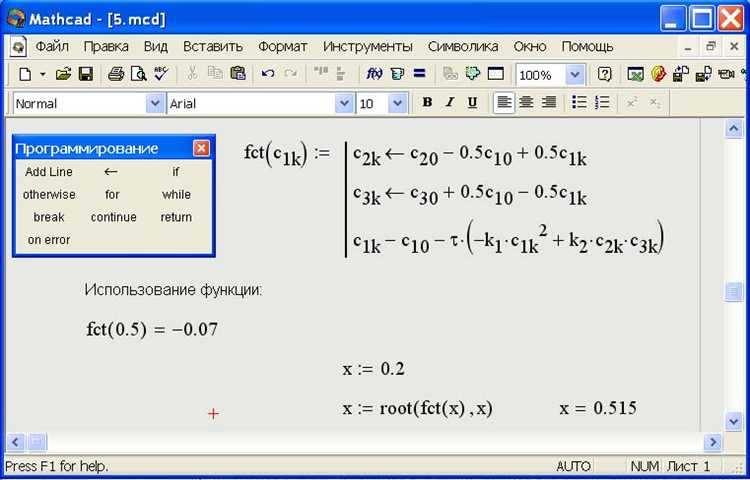

В Mathcad можно определить собственную функцию, присвоив ей имя. Это позволяет использовать её многократно без повторного ввода формулы, упрощает табулирование и анализ.
- Введите имя функции, например: f.
- После имени добавьте в скобках аргумент: f(x).
- Поставьте знак := для присвоения.
- Укажите выражение, например: sin(x)·exp(-x²).
Результат: f(x) := sin(x)·exp(-x²).
Теперь для вычислений и табулирования используйте f(x) вместо полного выражения.
- При построении графиков введите: f(x).
- Для табулирования задайте диапазон: x := 0, 0.1 .. 5, затем вызовите f(x).
- Для подстановки значений просто укажите нужное: f(1.5).
Если требуется функция от нескольких переменных, используйте, например: g(x, y) := x² + y². Вызов: g(2, 3).
Функции с именами значительно ускоряют расчёты, особенно при повторяющихся выражениях и моделировании.
Формирование таблицы значений функции с использованием векторов
Для табулирования функции в Mathcad необходимо сначала задать вектор аргументов. Используйте оператор диапазона: x := 0, 0.1 .. 2. Это создаёт вектор значений переменной x от 0 до 2 с шагом 0.1.
Затем определите функцию, например: f(x) := sin(x) + x^2. Mathcad автоматически применяет её ко всем элементам вектора x при вводе f(x).
Для отображения значений функции в виде таблицы введите выражение f(x) в рабочей области. Mathcad выведет столбец, где каждая строка содержит индекс и соответствующее значение функции.
Чтобы отобразить одновременно значения аргумента и функции, создайте второй вектор: y := f(x). Затем объедините оба вектора в матрицу: таблица := stack(x, y). Используйте функцию transpose(таблица), чтобы получить столбцы: первый – значения x, второй – соответствующие значения f(x).
Для переименования переменных используйте комментарии рядом с ячейками или обозначения в подписях графиков при визуализации.
Избегайте использования слишком малого шага в векторе аргументов, чтобы не перегружать память. Оптимальный шаг подбирается исходя из области определения функции и требуемой точности.
Отображение результатов табулирования в виде таблицы
Далее вычислите значения функции для каждого аргумента, например: y := sin(x). Mathcad автоматически сопоставит каждому элементу вектора x соответствующее значение y, сформировав двумерный массив данных.
Для визуализации результатов просто выделите переменную y – Mathcad представит ее в табличном формате, где первая колонка соответствует индексам или значениям аргументов x, а вторая – результатам вычислений y. Если требуется отображение обеих переменных рядом, используйте оператор объединения в столбец: Таблица := augment(x, y). Этот прием объединит два вектора в матрицу с двумя колонками.
Для повышения наглядности рекомендуется подписывать столбцы, например, введя текстовые заголовки сверху таблицы: ["x", "sin(x)"], которые можно вставить как отдельный вектор и совместить с данными, применяя функцию вертикального объединения stack. Такой подход упрощает чтение и анализ результатов.
Избегайте использования вложенных циклов или ручного ввода значений – автоматическая генерация векторов и функций Mathcad обеспечивает точность и удобство. В случае больших наборов данных для удобства навигации используйте прокрутку окна с таблицей, а при необходимости экспортируйте данные в Excel через встроенные инструменты Mathcad.
Использование встроенных единиц измерения при табулировании
Mathcad позволяет автоматически учитывать единицы измерения при вычислении значений функции на заданном диапазоне. Для этого необходимо определить переменную с указанием единицы, например, x := 0 m, 0.1 m..10 m, где шаг и диапазон заданы вместе с метрической единицей.
Для построения векторного списка значений аргумента с единицами удобно использовать оператор диапазона с шагом, как x := 0 m, 0.5 m..5 m. При этом Mathcad создаст массив с элементами, каждый из которых сохраняет единицу.
При вычислении функции на этом массиве результатом будет массив с корректными единицами. В случае необходимости преобразования единиц, например, из метров в сантиметры, используйте встроенную функцию unitConvert, например: unitConvert(f(x), cm).
Важно соблюдать единообразие при задании переменных, чтобы избежать конфликтов размерностей. Mathcad не позволит выполнять операции с несовместимыми единицами, что предотвращает ошибочные вычисления.
Использование встроенных единиц упрощает процесс табулирования, обеспечивая точность и наглядность результатов без необходимости ручных пересчетов и проверки размерностей.
Настройка точности отображения значений в таблице
- Выделите диапазон ячеек таблицы или конкретную колонку, для которой требуется изменить точность.
- Щёлкните правой кнопкой мыши и выберите пункт Формат ячеек (Format Cells).
- В появившемся окне найдите раздел, связанный с числовым форматом (обычно «Число» или «Number»).
- Установите тип отображения:
- Десятичный – фиксированное количество знаков после запятой.
- Научный – экспоненциальная форма с регулируемым количеством знаков мантиссы.
- Укажите количество знаков после запятой (например, 3 для отображения 0.123).
- Подтвердите изменения кнопкой ОК. Значения в выделенных ячейках обновятся согласно установленному формату.
Рекомендуется выбирать точность с учётом погрешности исходных данных и значимости результата. Для вычислений с малыми числами полезно использовать научный формат с 4-6 знаками мантиссы, чтобы сохранить информативность.
Если требуется быстро применить один формат ко всей таблице, используйте инструмент форматирования чисел на панели инструментов, где можно выбрать предустановленные варианты отображения.
Вопрос-ответ:
Как в Mathcad задать функцию для табулирования и получить таблицу значений?
Для начала необходимо определить функцию в рабочей области Mathcad, используя стандартный синтаксис, например, f(x):=x^2+3. После этого создайте вектор значений переменной x, например, x := 0, 0.1 .. 1. Затем вычислите значения функции на этих точках, прописав f(x). Результатом будет массив значений, который можно оформить в таблицу с помощью встроенных инструментов или просто вывести на лист для удобства.
Можно ли задать шаг изменения аргумента при табулировании и как это сделать?
Да, в Mathcad легко задаётся шаг с помощью оператора диапазона. Например, запись x := 0, 0.5 .. 5 создаст вектор с элементами от 0 до 5 с шагом 0.5. Используя этот вектор как аргумент функции, вы получите набор значений с нужным интервалом.
Как организовать вывод результатов табулирования функции в виде читаемой таблицы с двумя столбцами?
Для отображения в виде таблицы достаточно создать матрицу из двух столбцов: в первом будут значения аргумента, во втором — соответствующие значения функции. В Mathcad это можно сделать с помощью операции горизонтальной конкатенации: [x, f(x)]. Этот объект можно расположить на листе, и он визуально будет выглядеть как таблица.
Можно ли табулировать функции, зависящие от нескольких переменных, и как это реализовать?
Для функций двух и более переменных в Mathcad создаются матрицы аргументов, например, с помощью вложенных циклов или операторов диапазона для каждой переменной. Затем значения функции вычисляются на сетке этих аргументов. Результат можно представить в виде таблицы или матрицы, отражающей зависимость от нескольких параметров.
Какие ошибки чаще всего возникают при табулировании функции в Mathcad и как их избежать?
Типичные ошибки включают неверное определение диапазона переменной (например, отрицательный шаг или несоответствие типа данных), ошибки в синтаксисе функции и несоответствие размеров векторов при попытке объединения. Чтобы избежать проблем, следует внимательно проверить корректность формул, использовать встроенные подсказки и проверять промежуточные результаты до создания итоговой таблицы.
