В ArchiCAD управление видимостью объектов – ключ к эффективной работе с проектом и ускорению процесса моделирования. Для оптимизации рабочего пространства и повышения удобства просмотра используется несколько инструментов, позволяющих скрывать элементы без удаления из модели.
Основные методы скрытия включают работу с слоями, фильтрами и режимами отображения. Например, переключение слоев позволяет временно отключать видимость целых групп объектов, что особенно полезно при работе с комплексными архитектурными проектами.
Горячие клавиши и контекстные меню ускоряют процесс скрытия выбранных элементов, избавляя от необходимости переходить через многоуровневые панели. Использование комбинации фильтров по категориям и статусу объектов помогает контролировать отображение только нужных элементов в конкретных видах.
Правильное применение этих инструментов значительно снижает нагрузку на систему и улучшает восприятие модели, позволяя сосредоточиться на ключевых деталях без визуального шума.
Скрытие элементов в ArchiCAD: простые способы и приёмы
Для быстрого скрытия элементов в ArchiCAD используйте сочетание клавиш Ctrl+Shift+H (Cmd+Shift+H на Mac). Это позволяет скрыть выбранные объекты без удаления их из проекта.
Система фильтров слоя – ключевой инструмент. Настройте фильтры по параметрам: категория, материал, марка, чтобы автоматически скрывать нужные элементы в рабочих видах. Это избавляет от ручного управления видимостью.
Используйте функцию «Скрыть на этом виде» (Hide on This View) из контекстного меню правой кнопкой мыши, чтобы локально убрать объекты с текущего вида, не затрагивая остальные.
Для массового скрытия элементов удобна команда «Выбрать по критериям» (Select by Criteria). Например, быстро выделить все стены определённого типа и скрыть их одним действием.
В сложных проектах создавайте специальные рабочие слои, на которых размещаете временно неактуальные объекты, и переключайте видимость слоя по необходимости.
Чтобы скрыть временно элементы на чертеже, применяйте маски на листах или используйте настройку отображения в 2D, скрывая объекты через настройки слоя или атрибутов.
Запомните: для контроля скрытия важно регулярно обновлять настройки фильтров и слоёв, чтобы избежать непреднамеренного сокрытия ключевых элементов.
Как временно скрыть элементы с помощью команды «Скрыть»
В ArchiCAD команда «Скрыть» позволяет оперативно исключить из отображения выбранные элементы без их удаления из проекта. Для активации выделите необходимые объекты и нажмите Правый клик → Скрыть или используйте сочетание клавиш Ctrl+H (Windows) / Cmd+H (Mac).
Скрытые элементы исчезают с текущего рабочего вида, но остаются в модели и не влияют на экспорт или печать, если не указано иное. Чтобы проверить, какие объекты скрыты, откройте панель Управления видимостью – там доступен список скрытых элементов с возможностью быстрого возврата их в отображение.
Для временного восстановления объектов используйте команду «Показать все» из того же контекстного меню или сочетание Ctrl+Alt+H / Cmd+Option+H. Это удобно при необходимости быстрого переключения между разными вариантами отображения.
Обратите внимание, что скрытие не влияет на слои, поэтому скрытые элементы продолжают принадлежать своим слоям. Если требуется более длительное или групповое управление видимостью, лучше использовать настройки слоев или фильтры.
Для ускорения работы с большими группами элементов полезно комбинировать скрытие с выделением по свойствам, например, по типу объекта или материалу, используя Поиск и выделение в ArchiCAD.
Использование фильтров отображения для управления видимостью объектов
Фильтры отображения в ArchiCAD позволяют гибко контролировать, какие элементы видны на рабочем плане, без их удаления или скрытия вручную. Они работают на основе заранее заданных критериев, применяемых к объектам проекта.
Для настройки фильтров отображения необходимо:
- Открыть меню Вид → Фильтры отображения и графики.
- Создать новый фильтр или отредактировать существующий, задав параметры по типу элементов, слою, принадлежности к группе или атрибутам.
- Определить условия видимости: показать, скрыть или затемнить объекты, соответствующие критериям фильтра.
- Применить фильтр к текущему виду или сохранить для повторного использования в других рабочих видах.
Основные рекомендации по использованию фильтров отображения:
- Фильтрация по типам элементов: например, скрыть мебель, оставив только конструкции или инженерные коммуникации для облегчения черчения.
- Работа с группами: объедините объекты в группы и используйте фильтры для быстрого управления видимостью целых блоков.
- Сочетание с режимами слоёв: фильтры работают на уровне видимости слоёв, что позволяет строить многоуровневые условия отображения.
- Использование фильтров для экспорта: перед экспортом чертежа создайте фильтр, который скроет все ненужные элементы, тем самым оптимизируя файл.
Фильтры отображения значительно ускоряют работу, особенно при больших проектах, где ручное скрытие элементов занимает много времени и приводит к ошибкам.
Настройка слоёв для избирательного скрытия элементов
В ArchiCAD слои позволяют организовать элементы по функциональным группам, что облегчает их управление при работе с проектом. Для избирательного скрытия необходимо сначала определить, какие категории объектов вы хотите контролировать отдельно.
Создание и распределение слоёв: в меню «Слои» добавьте новые слои с точными названиями, отражающими тип элементов (например, «Мебель», «Инженерные коммуникации», «Отделка стен»). Перенесите соответствующие объекты на эти слои через свойства элемента или с помощью инструмента «Слои».
Настройка видимости: используйте панель управления слоями для отключения или включения отображения нужных слоёв. Это позволяет скрыть группы объектов без удаления, что ускоряет работу и снижает нагрузку на проект.
Группировка и фильтрация: для удобства добавьте фильтры видимости, которые быстро активируют или деактивируют наборы слоёв в зависимости от задачи. Например, при проектировании электрики отключайте все слои, кроме инженерных коммуникаций.
Рекомендуется регулярно проверять назначение слоёв у новых элементов, чтобы избежать попадания объектов на неправильные слои и затруднений при их скрытии.
Правильное распределение по слоям и их грамотное управление позволяет легко адаптировать отображение модели под текущие задачи без необходимости постоянного выделения и ручного скрытия элементов.
Применение групп и выделений для массового скрытия
В ArchiCAD группировка объектов и выделение нескольких элементов – ключевые приёмы для оперативного скрытия большого объёма элементов без необходимости работать с каждым по отдельности.
Основные шаги:
- Создайте группу из элементов, которые планируете скрывать одновременно. Для этого выделите объекты и используйте команду Создать группу (Ctrl+G или через меню).
- Для временного скрытия всей группы достаточно кликнуть по ней и выбрать в контекстном меню Скрыть выбранное.
- Если группа уже создана, быстро выделите её через палитру групп и примените команду скрытия, что ускоряет повторяющиеся действия.
- Для массового скрытия без создания группы применяйте множественное выделение: удерживая Ctrl или Shift, отметьте все нужные объекты, затем скройте их за один шаг.
- Используйте фильтры и критерии отбора (по типу, этажу, слою) для быстрого выделения большого количества элементов перед скрытием.
Рекомендации для повышения эффективности:
- Создавайте группы по функциональному признаку (например, мебель, электрика), чтобы быстро управлять отображением зон.
- Для часто скрываемых наборов элементов используйте сохранённые выборки – они позволяют выделять нужные объекты одним кликом.
- Комбинируйте группировки с режимами отображения слоёв для гибкого управления видимостью.
- Перед скрытием проверяйте, не влияют ли группы на другие рабочие процессы, чтобы избежать случайного скрытия важных элементов.
Использование групп и множественного выделения значительно сокращает время на организацию модели и упрощает работу с комплексными проектами в ArchiCAD.

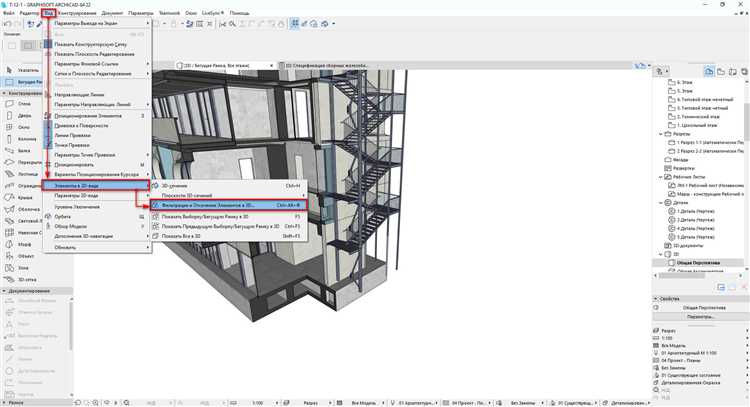

Скрытие элементов в 3D-виде и рабочем пространстве
В ArchiCAD для управления видимостью элементов в 3D-виде и рабочем пространстве применяются несколько ключевых инструментов. Первый – команда «Скрыть выбранные» (Hide Selected), которая мгновенно убирает выделенные объекты из текущего вида без удаления из модели. Она доступна через контекстное меню и сочетание клавиш Ctrl+H (Cmd+H на Mac).
Для более точного контроля применяют режимы фильтрации и слои. В настройках слоёв можно отключить отображение целых групп элементов, что особенно полезно при работе с большими проектами. Также работает фильтр по категориям и классам элементов, позволяющий скрывать, например, только мебель, стены или оборудование.
В 3D-виде удобно использовать режимы «Отключить отображение» (Hide in 3D) в настройках элементов. Он позволяет скрыть объект именно в 3D-виде, сохраняя его видимость на 2D-экранах. Это достигается через панель «Настройки отображения» (Display Settings) в окне параметров элемента.
Для временного исключения из вида в рабочем пространстве эффективно применять функцию «Показать/Скрыть все» (Show/Hide All) в панели управления видимостью. Она быстро восстанавливает или скрывает все объекты без повторного выделения.
Важно помнить, что скрытые элементы не удаляются и сохраняют все параметры, что упрощает возвращение к первоначальному виду. Для массового восстановления используется команда «Показать все скрытые» (Show All Hidden), доступная из меню Вид.
Рекомендуется создавать пользовательские комбинации видимости (Viewpoints) с сохранёнными настройками скрытия, что ускоряет переключение между вариантами отображения и исключает повторные настройки.
Использование режимов отображения для упрощения просмотра модели
ArchiCAD предлагает несколько режимов отображения, которые позволяют контролировать видимость элементов и повышать удобство работы с моделью. Основные режимы – Полное отображение, Каркасный режим, Только контуры, Тени и Изолированное отображение.
Каркасный режим оптимален для быстрой навигации по сложным конструкциям. Он отключает отображение поверхностей и текстур, показывая только контуры и линии, что снижает нагрузку на графику и ускоряет отклик.
Режим «Только контуры»
Тени и Изолированное отображение полезны при анализе объемных взаимосвязей. Изоляция позволяет временно скрыть все, кроме выбранных элементов, упрощая редактирование без удаления объектов из проекта.
Для переключения между режимами используйте панель инструментов отображения или горячие клавиши, что ускоряет процесс и уменьшает количество лишних кликов. Настраивайте пользовательские режимы с нужными фильтрами и сохраняйте их для повторного использования в проектах с похожей структурой.
Режимы отображения также совместимы с фильтрами по категориям и слоям, что позволяет комбинировать визуальные эффекты с логической сортировкой элементов, обеспечивая более точный и быстрый контроль над сложной моделью.
Вопрос-ответ:
Какими способами можно временно скрыть объекты в ArchiCAD, чтобы они не мешали работе?
В ArchiCAD для временного скрытия объектов удобно использовать инструмент «Выборочная видимость» через палитру «Навигатор» или «Палитра выбора». Можно выбрать нужные элементы и применить к ним команду «Скрыть» или настроить фильтры отображения по слоям и категориям. Такой подход позволяет быстро убрать с экрана лишние детали, не удаляя их из проекта. Это удобно при работе с крупными чертежами или сложными моделями.
Как правильно настроить слои и фильтры для управления видимостью элементов в ArchiCAD?
Для управления видимостью лучше всего структурировать проект с помощью слоёв — каждый тип элементов размещать на отдельном слое. Далее через диалоговое окно слоёв можно включать или отключать отображение целых групп элементов. Фильтры по категориям и свойствам дают более точечный контроль — например, можно скрыть все окна или все стены определённого типа. В ArchiCAD также есть возможность создавать собственные комбинации слоёв и фильтров, что упрощает переключение между разными режимами отображения.
Есть ли способ автоматически скрывать элементы за фасадом или перекрытиями, чтобы лучше видеть внутренние конструкции?
Да, ArchiCAD предлагает функцию «Прозрачности» и режимы отображения, которые позволяют визуально «прозрачить» внешние слои, не удаляя их полностью. Также можно настроить фильтры, чтобы скрыть элементы, находящиеся за выбранной плоскостью среза. Это удобно при моделировании внутренних систем или проверке расположения коммуникаций, так как позволяет увидеть скрытые детали без необходимости постоянного переключения между слоями.
Как быстро вернуть видимость ранее скрытых объектов без потери текущих настроек отображения?
Для восстановления отображения скрытых элементов можно использовать команды «Показать все» или «Сбросить видимость» в панели управления слоями или палитре фильтров. В ArchiCAD также предусмотрена возможность сохранять и загружать наборы видимости, что помогает быстро переключаться между различными вариантами отображения без потери предыдущих настроек. Такой подход экономит время и позволяет не допустить случайного удаления важных объектов.
