На моделях ВАЗ 2101–2107 кран отопителя – один из слабых элементов системы охлаждения. Он подвержен протечкам, заклиниванию и коррозии. Чаще всего неисправности проявляются в виде постоянного подогрева салона, утечек охлаждающей жидкости в районе перегородки моторного отсека или отсутствия регулировки температуры.
Кран расположен в труднодоступной зоне – между двигателем и перегородкой салона, рядом с патрубками радиатора печки. Его замена требует снятия воздушного фильтра, а в некоторых случаях – частичной разборки панели приборов или демонтажа тросиков управления отопителем. Учитывая возраст автомобилей, высока вероятность повреждения пластиковых патрубков, шлангов и хомутов при демонтаже.
Рекомендуется использовать латунные или алюминиевые аналоги штатного крана – они менее подвержены коррозии и рассчитаны на больший срок службы. Перед установкой нового элемента следует промыть систему охлаждения, особенно если старый кран разрушился или заклинил. Не стоит устанавливать кран «на герметик» – это приведёт к повторной течи и усложнит будущий демонтаж.
После замены важно тщательно удалить воздушные пробки из системы, иначе печка будет слабо греть, а двигатель – перегреваться. Проверка герметичности должна проводиться сразу после запуска, при выходе на рабочую температуру, с особым вниманием к местам соединения шлангов и патрубков.
Как определить неисправность крана отопителя на ВАЗ 2101–2107
Кран отопителя в классических моделях ВАЗ часто выходит из строя из-за износа уплотнений, коррозии и механических повреждений. Ниже представлены точные признаки неисправности и методы диагностики без разборки системы отопления.
- Слабый обогрев при полностью открытом кране: при прогретом двигателе воздух из воздуховодов остаётся чуть тёплым или холодным. Возможная причина – частичное перекрытие потока из-за закисания штока или разрушения заслонки внутри крана.
- Утечка охлаждающей жидкости: наличие охлаждающей жидкости на коврике перед пассажирским сиденьем или запах тосола в салоне указывает на подтекание из соединений или трещину в корпусе крана.
- Повышенная влажность в салоне: запотевание стёкол и постоянный конденсат свидетельствуют о микроподтечках даже при незаметной внешней утечке.
- Тугое или «пустое» вращение ручки управления: если ручка вращается без усилия, но не влияет на температуру – порван приводной трос или внутренняя часть крана оборвана. Если же вращение затруднено – шток заржавел или заклинил.
- Посторонние шумы: при включении отопителя слышен шелест, бульканье – возможен завоздушенный участок в районе крана из-за неправильной его работы.
- На холодном двигателе проверь уровень ОЖ и герметичность соединений у крана со стороны моторного отсека.
- Прогрей двигатель до 90 °C, включи обдув на максимум, установи ручку крана в крайнее тёплое положение – воздух должен быть горячим.
- При недостаточном нагреве аккуратно потрогай шланги на вход и выход крана: если оба горячие, но в салоне холодно – кран неисправен внутри.
- Сними нижнюю обшивку панели со стороны пассажира и осмотри корпус крана – при наличии следов подтёков кран под замену.
Неисправный кран не подлежит ремонту. При обнаружении хотя бы двух указанных признаков замена обязательна во избежание отказа отопления в холодное время года.
Какие инструменты и материалы понадобятся для замены крана отопителя
Для точной и быстрой замены крана отопителя на ВАЗ 2101–2107 требуется минимальный, но специфичный набор инструментов и расходников. Каждый из них выполняет конкретную задачу, без которой невозможен корректный демонтаж и монтаж детали.
Обязательные инструменты:
- Ключ на 10 – для откручивания гаек крепления крана к панели и патрубкам.
- Ключ на 13 – используется при демонтаже крепежа корпуса отопителя (если требуется полный доступ).
- Отвёртка крестовая – для снятия хомутов и облицовочных элементов панели.
- Плоскогубцы – для снятия и установки пружинных хомутов патрубков.
- Удлинитель и трещотка – при работе в ограниченном пространстве, особенно при снятии старого крана.
Расходные материалы:

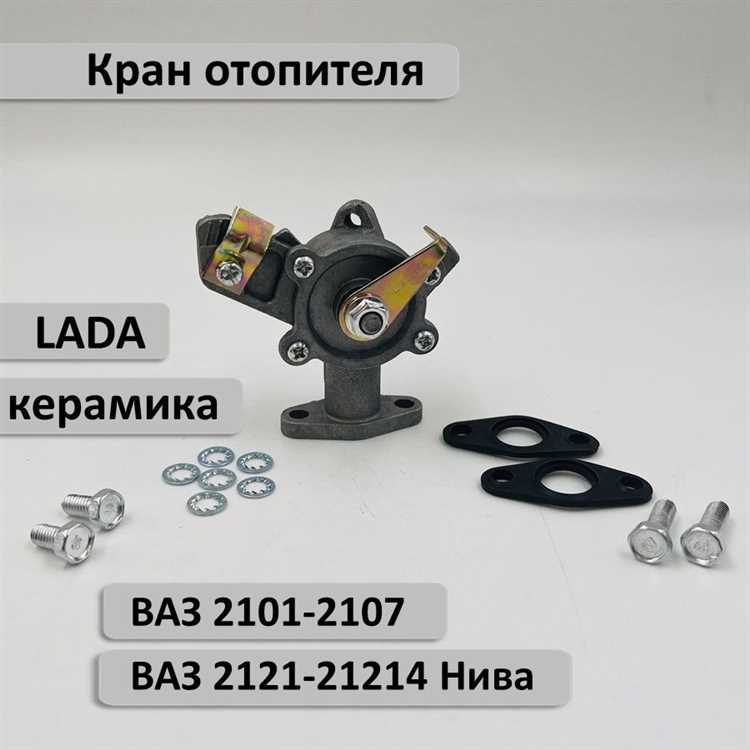

- Новый кран отопителя – оригинальный или качественный аналог, совместимый с моделью (2101–2107).
- Антифриз – не менее 4 литров, для восполнения потерь после слива системы.
- Прокладки крана – идут в комплекте с новым изделием, при отсутствии – заказываются отдельно.
- Хомуты – желательно заменить старые на новые червячные (2 штуки, диаметр 16–25 мм).
- Герметик силиконовый (термостойкий) – для дополнительной герметизации соединений при необходимости.
Дополнительно пригодятся ветошь для сбора пролитого антифриза, тара объёмом не менее 5 литров для слива охлаждающей жидкости и перчатки для защиты рук от агрессивной среды и острых кромок элементов кузова.
Пошаговая разборка панели и доступ к крану отопителя
Для замены крана отопителя на ВАЗ 2101–2107 требуется разобрать центральную панель. Процесс достаточно трудоёмкий, но при правильном подходе можно выполнить его без особых проблем. Следуйте указанным шагам.
1. Подготовка
Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания при подключении электропроводки. Подготовьте инструменты: крестовую отвертку, плоскогубцы, небольшой ключ для демонтажа болтов, а также пластиковые или деревянные лопатки для аккуратного снятия панели.
2. Снятие декоративных элементов
Начните с удаления декоративных накладок вокруг панели управления отоплением и вентиляцией. Используйте пластиковую лопатку для аккуратного подъёма и снятия этих элементов, чтобы не повредить их.
3. Демонтаж приборной панели
Открутите все видимые болты, удерживающие панель. Обычно это два болта по бокам, и несколько по центру. Для этого используйте крестовую отвертку. При снятии панели будьте внимательны к проводам и соединениям, чтобы не повредить их. Плавно оттяните панель от корпуса и отсоедините проводку, если она есть.
4. Разборка центральной консоли
После демонтажа панели нужно перейти к разборке центральной консоли. Снимите радиаторную решётку, если она мешает, а затем открутите болты, удерживающие консоль. Часто это 2–3 болта сверху и два по бокам. В некоторых моделях консоль может быть зафиксирована дополнительными защёлками, которые необходимо аккуратно отсоединить с помощью пластикового инструмента.
5. Освобождение доступа к крану отопителя

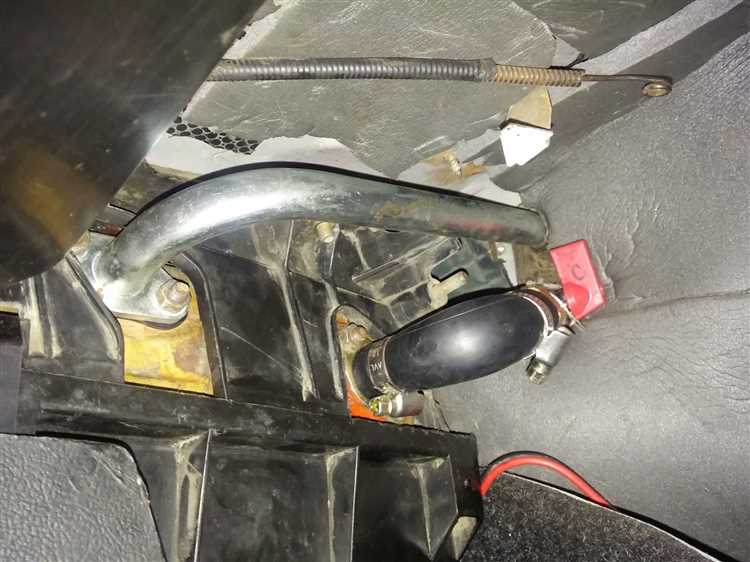

Теперь, когда панель и консоль сняты, откройте доступ к крану отопителя. Кран обычно находится в области между центральной консолью и нижней частью приборной панели. Используя плоскогубцы, отсоедините трубки, подводящие охлаждающую жидкость, от крана. При этом следите за тем, чтобы не повредить соединения.
6. Демонтаж крана отопителя
После отсоединения трубок открутите крепления крана отопителя, обычно это два болта. Если кран застарел, его может быть трудно снять, тогда можно аккуратно поддеть его пластиковыми лопатками или использовать лёгкое постукивание молотком через деревянный брусок для того, чтобы он отшел от места крепления.
7. Установка нового крана отопителя
Установите новый кран, прикрутите его на прежнее место. Подключите трубки охлаждающей жидкости, убедившись, что соединения хорошо зафиксированы. Убедитесь, что кран функционирует корректно, проверив, не происходит ли утечек жидкости.
8. Сборка панели
После замены крана отопителя соберите центральную панель и консоль в обратном порядке. Подсоедините проводку, закрепите болты, установите декоративные элементы и решётки. Включите аккумулятор и проверьте работу отопителя.
Как правильно слить охлаждающую жидкость перед заменой крана
Перед заменой крана отопителя на ВАЗ 2101–2107 необходимо правильно слить охлаждающую жидкость, чтобы избежать загрязнения интерьера и повреждения системы. Процесс слива должен быть выполнен аккуратно и с соблюдением нескольких важных шагов.
Шаг 1: Подготовка автомобиля
Убедитесь, что двигатель остыл, чтобы избежать ожогов горячей жидкостью. Откройте капот и установите автомобиль на ровной поверхности. Также подготовьте контейнер для сбора охлаждающей жидкости.
Шаг 2: Отключение аккумулятора
Для безопасности рекомендуется отключить аккумулятор, чтобы избежать коротких замыканий и случайных замыканий проводки.
Шаг 3: Слив охлаждающей жидкости
Найдите сливной клапан радиатора, который находится в нижней части радиатора. Для слива открутите крышку радиатора, чтобы создать разрежение, и открутите сливной клапан, направив поток жидкости в заранее подготовленный контейнер.
Шаг 4: Очистка системы
После слива основной массы охлаждающей жидкости открутите верхний патрубок радиатора, чтобы ускорить процесс и полностью избавиться от оставшихся остатков жидкости в системе.
Шаг 5: Проверка на утечки
После слива жидкости и демонтажа крана отопителя обязательно осмотрите систему на наличие утечек. Это поможет избежать возможных проблем при установке нового крана.
Шаг 6: Утилизация охлаждающей жидкости
Не выбрасывайте старую охлаждающую жидкость в окружающую среду. Утилизируйте ее в специально предназначенных местах, таких как сервисные станции или пункты сбора химических отходов.
Правильный слив охлаждающей жидкости позволит провести замену крана отопителя без риска повреждения системы охлаждения и минимизирует возможность загрязнения салона автомобиля.
Особенности демонтажа старого крана и установка нового
При замене крана отопителя на ВАЗ 2101–2107 необходимо учитывать несколько важных моментов для корректного выполнения работы и предотвращения повреждений системы отопления. Следующие шаги помогут провести демонтаж старого устройства и установить новое с минимальными затратами времени и усилий.
Демонтаж старого крана
1. Отключите отопление и убедитесь, что в системе нет горячей жидкости. Для этого откройте крышку радиатора или используйте сливной вентиль для слива жидкости из системы.
2. Поступательно откручивайте болты, которые фиксируют старый кран отопителя. Обычно это крепежи с обеих сторон устройства, расположенные в районе перегородки между моторным отсеком и салоном. Используйте трещотку с удлинителем, чтобы обеспечить доступ в труднодоступные места.
3. Отсоедините патрубки от старого крана. С помощью отвертки аккуратно ослабьте хомуты, сдвигая их по шлангам. Если кран сильно засорён или ржавый, возможно потребуется применить WD-40 или другой проникающий смазочный состав для упрощения демонтажа.

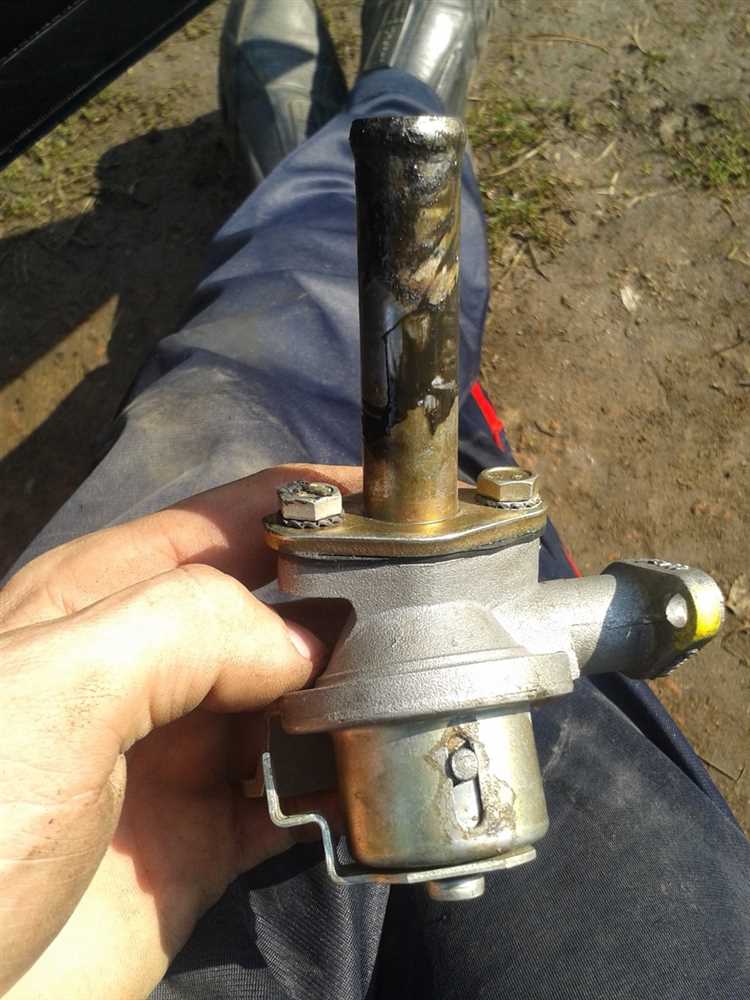

4. Снимите старый кран отопителя, избегая чрезмерных усилий, чтобы не повредить резьбовые соединения. Если кран крепится не только болтами, но и сварными швами, потребуется аккуратно срезать их с помощью болгарки или другого инструмента.
Установка нового крана
1. Перед установкой нового устройства проверьте его работоспособность. Убедитесь, что кран полностью соответствует модели вашего автомобиля и не имеет дефектов.
2. Установите новый кран отопителя на место старого. Закрепите его с помощью болтов или крепежных элементов, точно соблюдая оригинальное расположение, чтобы не возникли проблемы с подключением шлангов.
3. Подключите шланги отопителя к новому крану. Прежде чем затягивать хомуты, убедитесь, что шланги сидят плотно и не перекручены. После этого закрепите их с помощью хомутов, проверяя их жесткость и надежность крепления.
4. Залейте охлаждающую жидкость в систему, затем включите двигатель и дайте ему поработать на холостых оборотах. Проверьте систему на герметичность, убедитесь, что кран не протекает, и не возникает утечек охлаждающей жидкости.
Проверка работы
После установки нового крана отопителя важно провести несколько тестов:
- Проверьте работоспособность системы отопления на различных режимах.
- Осмотрите место установки крана на наличие подтеков охлаждающей жидкости.
- Проверьте работу отопителя в салоне, убедитесь в нормальной циркуляции воздуха.
Тщательная проверка работы системы поможет избежать дополнительных затрат на устранение проблем после установки нового крана отопителя.
На что обратить внимание при сборке системы и подключении патрубков
1. Порядок подключения патрубков
Сначала подключите патрубки к отопительному блоку, затем к радиатору и водяным шлангам. Не допускайте перекручивания шлангов, так как это может привести к их повреждению и ухудшению циркуляции жидкости. Патрубки должны быть установлены без изломов, чтобы не возникло препятствий для нормальной работы системы.
2. Уплотнение соединений
Каждое соединение патрубков необходимо тщательно уплотнить. Используйте новые резинки или прокладки, чтобы избежать протечек антифриза. Для герметичности соединений рекомендуется использовать специальную смазку, которая предотвращает повреждения прокладок при установке.
3. Оборудование зажимами
При закреплении патрубков используйте качественные зажимы с возможностью регулировки. Они должны быть достаточно плотными, чтобы обеспечить надежное соединение, но не слишком тугими, чтобы не повредить шланг. Важно правильно выбрать размер зажима, чтобы избежать утечек жидкости из-за слабого давления.
4. Контроль за натяжением шлангов
Шланги должны быть натянуты равномерно по всей длине. Излишнее натяжение или слабина может привести к образованию складок, что создаст препятствия для нормальной циркуляции теплоносителя.
5. Положение радиатора и патрубков
Убедитесь, что патрубки не находятся в зоне возможного трения с другими частями кузова. Важно, чтобы радиатор и шланги были установлены в таких местах, где они не подвергаются механическим повреждениям, и не ограничивают доступ к важным узлам.
6. Проверка системы после сборки
После завершения сборки системы отопления рекомендуется провести тест на герметичность. Запустите двигатель, проверив, нет ли утечек жидкости из под соединений патрубков. Также стоит внимательно наблюдать за работой отопителя на всех режимах температуры, чтобы выявить возможные проблемы в системе.
Проверка работы нового крана и устранение возможных протечек
После установки нового крана отопителя на ВАЗ 2101–2107 важно тщательно проверить его работу, чтобы избежать неприятных последствий в дальнейшем. Для начала запустите двигатель и дайте ему прогреться. Убедитесь, что температурный режим системы стабилен, и нет резких скачков температуры в салоне.
Проверьте, как реагирует кран на изменения положения рычага управления отоплением. При переходе рычага в разные положения (от минимального до максимального) должны происходить изменения температуры воздуха в салоне, что подтверждает нормальную работу крана. Если температура не изменяется, кран может быть установлен неправильно или неисправен.
Для проверки герметичности соединений включите отопление на средний уровень и осмотрите систему на наличие следов утечек. Основное внимание уделите месту подключения крана к шлангам отопления. Если появляется влага, необходимо затянуть хомуты, и если это не помогает, проверить уплотнительные кольца на наличие повреждений.
Обратите внимание на следующие моменты: иногда может происходить микротечь, которую сложно заметить при обычной проверке. Чтобы исключить такие утечки, протрите все соединения сухой тряпкой и оставьте автомобиль на некоторое время, а затем повторно осмотрите места стыков.
Если кран функционирует корректно, а протечек нет, то работы завершены. В случае обнаружения даже малейших утечек рекомендуется заменить поврежденные компоненты или герметизировать соединения. Использование качественных хомутов и уплотнителей существенно снизит вероятность повторных протечек в будущем.
Вопрос-ответ:
Какие признаки говорят о необходимости замены крана отопителя на ВАЗ 2101–2107?
Признаками, которые могут свидетельствовать о том, что кран отопителя нуждается в замене, являются: отсутствие горячей воды в системе отопления, постоянное подтекание антифриза в районе крана, снижение температуры в салоне, а также неработающий механизм перекрытия потока охлаждающей жидкости в системе отопления. Если кран заедает или не реагирует на регулировку, это также может быть сигналом для замены.
Как правильно заменить кран отопителя на ВАЗ 2101–2107?
Процесс замены крана отопителя включает несколько этапов: сначала нужно слить охлаждающую жидкость из системы, затем снять панель в салоне, если это необходимо для доступа. После этого отсоединяются шланги, и кран откручивается. Важно проверить состояние уплотнительных колец и сам кран перед установкой нового. Новый кран устанавливается на место старого, шланги подключаются обратно, и система заполняется жидкостью. В конце нужно проверить герметичность соединений.
Можно ли заменить кран отопителя без снятия панели в салоне?
В некоторых случаях можно заменить кран отопителя без полной разборки панели, однако это зависит от состояния автомобиля и доступа к месту установки крана. На моделях ВАЗ 2101–2107 часто для замены крана потребуется снять часть панели, чтобы достать до нужных шлангов и соединений. При отсутствии доступа через панель можно попробовать выполнить замену через моторный отсек, но этот способ может быть неудобным.
Какие материалы нужны для замены крана отопителя?
Для замены крана отопителя на ВАЗ 2101–2107 вам понадобятся следующие материалы: новый кран отопителя, прокладки или уплотнительные кольца, антифриз для заливки в систему после замены, а также инструменты для откручивания и установки (например, отвертки, ключи). Кроме того, рекомендуется использовать перчатки, чтобы избежать загрязнения деталей или повреждения рук во время работы.
Как часто нужно менять кран отопителя на ВАЗ 2101–2107?
Кран отопителя на ВАЗ 2101–2107 не имеет установленного срока службы, но рекомендуется проверять его состояние каждые несколько лет. Если автомобиль эксплуатируется в сложных условиях (например, при высоких температурах или в условиях сильных морозов), замена может потребоваться раньше. Регулярное обслуживание системы отопления и контроль за состоянием крана помогут предотвратить его выход из строя.
Как заменить кран отопителя на ВАЗ 2101–2107?
Для замены крана отопителя на ВАЗ 2101–2107 нужно выполнить несколько шагов. Сначала снимите аккумулятор и откройте капот. Затем отведите шланги, которые идут от радиатора отопителя, с обеих сторон крана. Далее, с помощью ключа открутите крепежные элементы, которые фиксируют кран на месте. После того как кран будет снят, установите новый, соблюдая правильное направление потока жидкости. Подключите шланги и закрепите кран. После этого залейте жидкость в систему и проверьте на наличие утечек. Все работы можно выполнить без лишних затрат и усилий, если следовать инструкции и использовать необходимые инструменты.
Какие инструменты понадобятся для замены крана отопителя на ВАЗ 2101–2107?
Для замены крана отопителя на ВАЗ 2101–2107 вам понадобятся несколько инструментов. Во-первых, нужен будет разводной ключ для откручивания шлангов и крепежных болтов. Также могут понадобиться плоскогубцы или ключи для снятия шлангов с крана. Для удобства работы стоит подготовить отвертку, чтобы при необходимости открутить защитные элементы или панели. Не забудьте также про емкость для слива охлаждающей жидкости, чтобы избежать загрязнения и потерь жидкости в процессе работы. Важно иметь все инструменты под рукой, чтобы работа прошла быстро и без проблем.
