Как разобрать дверь камаз 6520

Двери грузовика КамАЗ 6520 оборудованы механической стеклоподъёмной системой, тросовыми тягами замка и жёсткой конструкцией на основе металлического каркаса. Разборка необходима при замене стекла, механизма подъёма, замка или устранении внутренних повреждений. Все работы проводятся с внутренней стороны после демонтажа обшивки.

Перед началом отключается аккумулятор для исключения короткого замыкания при наличии электрозеркал или центрального замка. Затем откручиваются саморезы по периметру обшивки, включая винты в нише ручки и под декоративными заглушками. Панель снимается с усилием, так как удерживается пластиковыми клипсами.

После снятия обшивки открывается доступ к замку, стеклоподъёмнику и ограничителю открывания. Стекло фиксируется двумя болтами к направляющей; для демонтажа требуется опустить его до уровня технических отверстий. Механизм стеклоподъёмника крепится к двери шестью болтами. Замок фиксируется на трёх винтах и соединяется с ручками тросами, которые отсоединяются через поворотные зажимы.

Особое внимание стоит уделить состоянию шумоизоляции и антикоррозионного покрытия на внутренней поверхности. При повторной сборке рекомендуется заменить клипсы обшивки и смазать тяги замка силиконовой смазкой. Нарушение последовательности сборки приводит к заклиниванию механизма замка или перекосу стекла.

Подготовка инструмента и отключение питания двери

Перед началом разборки двери КамАЗ 6520 необходимо подготовить следующие инструменты: торцевые головки на 10, 13 и 17 мм, вороток с удлинителем, плоскую и крестовую отвертки, пластиковую лопатку для снятия обшивки, пассатижи и мультиметр. Наличие набора шестигранников и звездочек также желательно – на отдельных узлах могут использоваться нестандартные крепежи.

Отключение питания двери начинается с снятия минусовой клеммы аккумулятора. Аккумуляторный отсек находится под кабиной с левой стороны. Сначала открутите фиксирующую гайку ключом на 10, затем аккуратно отсоедините клемму. Убедитесь, что контакт не касается клеммной площадки, чтобы избежать случайного замыкания при работе с электроприводами в двери.

После отключения аккумулятора выполните проверку напряжения на разъеме питания двери с помощью мультиметра. При отсутствии напряжения можно переходить к демонтажу элементов обшивки и отсоединению электрических разъемов стеклоподъемника, центрального замка и подсветки двери.

Снятие внутренней обшивки двери КамАЗ 6520

Перед началом работ отключить питание автомобиля, чтобы избежать короткого замыкания при демонтаже элементов с электропроводкой.

1. Опустить стекло до нижнего положения с помощью ручки или электропривода.
2. Снять рукоятку стеклоподъемника (если механическая): аккуратно поддеть фиксирующую скобу тонкой отверткой и стянуть ручку с вала.
3. Открутить саморезы по периметру обшивки. Основные крепления находятся:
   • в районе ручки двери,
   • под подлокотником,
   • в нижней части панели, ближе к углам.
4. Снять пластиковые заглушки, скрывающие винты, используя пластиковую лопатку или тонкую отвертку.
5. Осторожно отделить обшивку от металлического каркаса двери. Начинать с нижнего угла, поддевая панель и постепенно отщёлкивая все пластиковые пистоны.
6. Отключить разъемы проводки от кнопок стеклоподъемников, динамиков и центрального замка (если предусмотрены).
7. Полностью извлечь обшивку и отложить в сторону, избегая перегибов и ударов по пластиковым элементам.

После снятия обшивки доступ к механизму стеклоподъемника, тяге замка и внутренней части двери свободен.

Отсоединение ручки открывания двери и стеклоподъемника

Сначала необходимо снять пластиковую заглушку с ручки открывания двери. Подденьте её плоской отвёрткой и аккуратно извлеките, чтобы не повредить фиксаторы. Под заглушкой находится крепёжный винт – выкрутите его крестовой отвёрткой.

После этого потяните ручку на себя и снимите с оси. Обратите внимание на расположение тяги, соединяющей ручку с замком – она закреплена в пластиковой защёлке. Отщелкните фиксатор и выньте тягу из паза.

Для отсоединения стеклоподъёмника опустите стекло до упора вниз. Открутите два винта, крепящих ручку стеклоподъёмника к валу механизма. Выньте ручку, поддев её тонкой отвёрткой, если она плотно сидит на шлицах.

Снимите декоративную накладку вокруг посадочного отверстия ручки. Под ней находятся болты крепления корпуса стеклоподъёмника. Их необходимо выкрутить ключом на 10. После этого стеклоподъёмник можно аккуратно отвести в сторону для дальнейшего демонтажа внутреннего механизма двери.

Демонтаж уплотнителей и направляющих стекла

Для начала необходимо снять стекло из двери. Для этого аккуратно открутите крепежные винты направляющих и держателей стекла. Важно помнить, что винты могут быть разных размеров, поэтому используйте подходящий инструмент, чтобы избежать повреждений резьбы.

После того как стекло будет снято, приступайте к демонтажу уплотнителей. Уплотнители дверей КамАЗ 6520 могут быть зафиксированы с помощью клея или специальных крепежей. Используйте пластиковые лопатки или съемники, чтобы аккуратно отделить уплотнитель от поверхности двери, не повреждая его и не нарушая целостность материала.

Если уплотнитель зафиксирован клеем, можно использовать растворитель для удаления остатков клеевого состава. Нанесите растворитель на место крепления и оставьте на несколько минут, затем аккуратно снимите уплотнитель.

Для удаления направляющих стекла сначала ослабьте их крепежные элементы, затем извлеките направляющие из паза двери. Если направляющие сильно затвердели или ржавые, можно аккуратно использовать молоток и деревянный брусок, чтобы выбить их, избегая повреждения соседних деталей.

Перед установкой новых уплотнителей и направляющих убедитесь, что все поверхности чисты от грязи и старых остатков клея или ржавчины. Это обеспечит надежное крепление новых элементов и предотвратит возникновение щелей или протечек.

Извлечение стекла из двери КамАЗ 6520

Для извлечения стекла из двери КамАЗ 6520 выполните следующие шаги:

1. Подготовка инструмента: Вам понадобятся плоская отвертка, ключи, пластиковые накладки и перчатки для безопасности. Также подготовьте новый уплотнитель, если требуется замена.

2. Демонтаж внутренней панели двери: Снимите пластиковую обшивку двери, открутив все крепежные элементы. В большинстве случаев необходимо удалить несколько шурупов по периметру и вокруг ручки. Используйте отвертку, чтобы аккуратно отсоединить панель от двери.

3. Отключение механизмов: Отсоедините все приводы и рычаги, которые могут мешать извлечению стекла. Убедитесь, что все элементы освободились, и аккуратно отсоедините их, избегая повреждения проводки или механизмов.

4. Снятие стекла: После того как панель и механизмы сняты, открутите крепления стекла. В большинстве случаев оно фиксируется болтами, которые нужно аккуратно открутить. Если стекло закреплено с помощью направляющих, необходимо слегка ослабить их, чтобы стекло могло свободно выйти.

5. Извлечение стекла: После снятия креплений аккуратно вытащите стекло из двери. Лучше всего делать это вдвоем, чтобы избежать повреждения стекла или царапин на дверной раме. Поддержите стекло, чтобы оно не выпало на землю.

6. Проверка состояния: Если стекло подлежит замене, осмотрите его на наличие трещин и повреждений. Также проверьте состояние направляющих и уплотнителей, чтобы обеспечить хорошую герметичность при установке нового стекла.

7. Установка нового стекла: Установите новое стекло в дверь, закрепив его в направляющих. Проверьте, чтобы стекло двигалось свободно и без заеданий. Затяните крепежи и соберите дверь в обратном порядке.

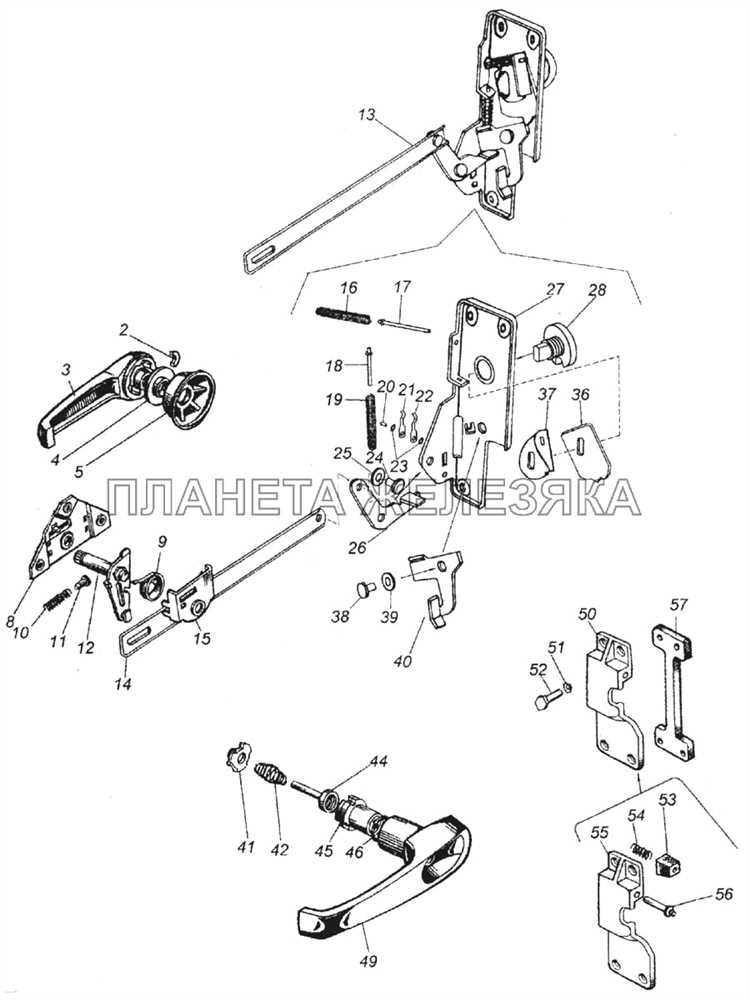

Откручивание и снятие дверного замка

Для откручивания и снятия дверного замка КамАЗ 6520 следуйте пошаговой инструкции:

1. Подготовка инструментов:
   • Гаечный ключ или трещотка с головками на 10 мм и 13 мм.
   • Отвертка с крестовым и плоским жалом.
   • Набор для работы с электрическими соединениями (при необходимости).
2. Отключение аккумулятора: Перед началом работы отключите аккумулятор, чтобы избежать случайных замыканий при манипуляциях с электрическими компонентами.
3. Доступ к замку: Для начала снимите внутреннюю отделку двери. Это может потребовать откручивания нескольких шурупов по периметру двери. Обратите внимание на фиксаторы, чтобы не повредить панель.
4. Отключение электрических соединений: Если замок оснащен электроприводом, отсоедините проводку от механизма замка. Используйте отвертку для ослабления зажимов и аккуратно отсоедините разъемы.
5. Откручивание замка: Используйте гаечный ключ или трещотку для откручивания болтов, крепящих замок. Обычно болты имеют размер 10 мм или 13 мм. Снимите все болты, удерживающие замок, начиная с верхнего и двигаясь вниз.
6. Извлечение замка: После того как болты откручены, аккуратно извлеките замок из дверного полотна. Если замок застрял, слегка подденьте его плоской отверткой, но не применяйте чрезмерную силу, чтобы не повредить механизм.
7. Проверка механизма: После снятия замка проверьте его состояние. Если требуется, замените поврежденные или изношенные компоненты перед установкой нового замка.

Разъединение электропроводки и отсоединение разъемов

Перед разборкой двери КамАЗ 6520 необходимо аккуратно отсоединить все электрические соединения. Для этого выполняются следующие шаги:

1. Отключение аккумулятора – первым делом нужно отсоединить отрицательную клемму аккумулятора, чтобы предотвратить короткие замыкания и защитить электрооборудование от повреждений.

2. Определение разъемов – необходимо выявить все соединения электропроводки, которые соединяют дверь с остальной частью автомобиля. Обычно это разъемы для работы системы электростеклоподъемников, центрального замка и зеркал.

3. Освобождение проводки – аккуратно освободите проводку от креплений и держателей, чтобы избежать повреждения изоляции проводов. Для этого используйте пластиковые клипсы или специальные инструменты для снятия пластиковых зажимов.

4. Отсоединение разъемов – с осторожностью отсоедините разъемы, начиная с самых крупных. Важно придерживаться следующей последовательности: сначала отключите разъемы с большими проводами (например, питание стеклоподъемников), а затем более мелкие (датчики, освещение). Для отсоединения используйте отвертку с пластиковым или деревянным наконечником, чтобы избежать повреждения разъемов.

5. Проверка состояния разъемов – после отсоединения разъемов проверьте их состояние. Если контакты загрязнены или окислены, их следует очистить перед повторным подключением, чтобы избежать проблем с электрическим соединением.

6. Защита проводки – после отсоединения разъемов изолируйте концы проводов, чтобы предотвратить короткие замыкания. Для этого используйте изоленту или пластиковые заглушки, которые можно закрепить на концах проводки.

Полный демонтаж дверного каркаса с петлями

Для полного демонтажа дверного каркаса с петлями на КамАЗ 6520 необходимо выполнить несколько последовательных шагов. Процесс требует аккуратности и соблюдения техники безопасности. Перед началом работы убедитесь в наличии всех необходимых инструментов: ключи, отвертки, молоток, держатели для крепежных элементов.

1. Отключение электропроводки и проверка механизмов. Перед демонтажем двери убедитесь, что электрическая система не подключена к кузову, а все электрические компоненты, такие как провода для замков и обогревателей, отсоединены.

2. Снятие обивки. Для начала снимите внутреннюю обивку двери, чтобы получить доступ к креплениям петель и самих механизмов. Обычно обивка крепится на винты или пластиковые защелки. Открутите все винты и аккуратно снимите обивку, чтобы не повредить ее.

3. Демонтаж дверных петель. После снятия обивки приступите к откручиванию петель. На двери КамАЗ 6520 их может быть две или три. Используйте ключ или отвертку, чтобы ослабить крепежные элементы петель. Обратите внимание на возможную коррозию или износ, которые могут затруднить снятие петель.

4. Снятие дверного каркаса. После отсоединения петель дверь необходимо снять с каркаса. Для этого следует аккуратно извлечь конструкцию, поддерживая дверь с обеих сторон. Если дверь тяжелая, рекомендуется использовать помощника для предотвращения повреждений.

5. Удаление остатков крепежа и очистка. После того как дверь снята, удалите все остатки крепежных элементов, ржавчины и загрязнений с каркаса. Используйте щетку или растворитель для очистки поверхности. Это обеспечит более качественное соединение при установке нового каркаса.

Вопрос-ответ:

Как правильно разобрать дверь КамАЗ 6520?

Для того чтобы разобрать дверь КамАЗ 6520, начните с демонтажа наружных и внутренних панелей. Открутите все крепежные элементы: болты и винты, которые держат панели на месте. Затем отсоедините электрические соединения, если таковые имеются, например, для обогрева или стеклоподъемников. После этого можно снять дверную ручку и механизмы замка, а также извлечь стекло, аккуратно освободив его от направляющих. Все элементы следует аккуратно собирать и отмечать для последующей сборки.

Какие инструменты понадобятся для разборки двери КамАЗ 6520?

Для разборки двери КамАЗ 6520 вам понадобятся стандартные инструменты, такие как ключи, отвертки, торцевые головки и набора для демонтажа пластиковых деталей. Кроме того, вам могут понадобиться плоскогубцы для снятия креплений и, возможно, специальные приспособления для работы с электрическими соединениями и стеклоподъемниками. Важно также иметь под рукой мягкие ткани или накладки, чтобы не повредить поверхность дверей и других элементов.

Как снять стекло с двери КамАЗ 6520?

Для того чтобы снять стекло с двери КамАЗ 6520, нужно сначала отсоединить механизм стеклоподъемника. Для этого открутите крепежные болты и снимите сам стеклоподъемник. Далее осторожно открутите или снимите направляющие, по которым передвигается стекло. После этого аккуратно извлеките стекло, поднимая его вверх или аккуратно смещая, в зависимости от конструкции модели. Важно следить за состоянием уплотнителей и не повредить стекло во время снятия.

Как разобрать дверной замок КамАЗ 6520?

Разборка дверного замка КамАЗ 6520 начинается с удаления декоративных накладок и снятия дверной панели. После этого открутите крепежные винты или болты замка. Некоторые элементы замка могут быть зафиксированы специальными защелками или зажимами, которые нужно аккуратно освободить с помощью подходящего инструмента. Если замок оснащен электрическими компонентами, отсоедините их. Важно не повредить механизм замка, чтобы в дальнейшем можно было его собрать или заменить.

Нужно ли снимать обшивку двери перед разборкой КамАЗ 6520?

Да, для того чтобы начать разборку двери КамАЗ 6520, сначала нужно снять обшивку. Это необходимо для доступа к внутренним механизмам, таким как замок, стеклоподъемник и крепежные элементы. Обшивку снимают, откручивая все крепежные болты или винты, после чего аккуратно отсоединяют её от дверной рамы. Важно избегать повреждения обшивки или панели во время снятия, используя мягкие инструменты для отделения пластиковых элементов.
