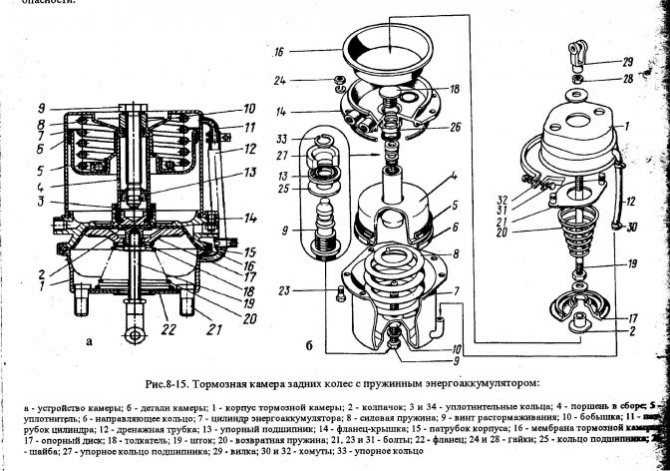

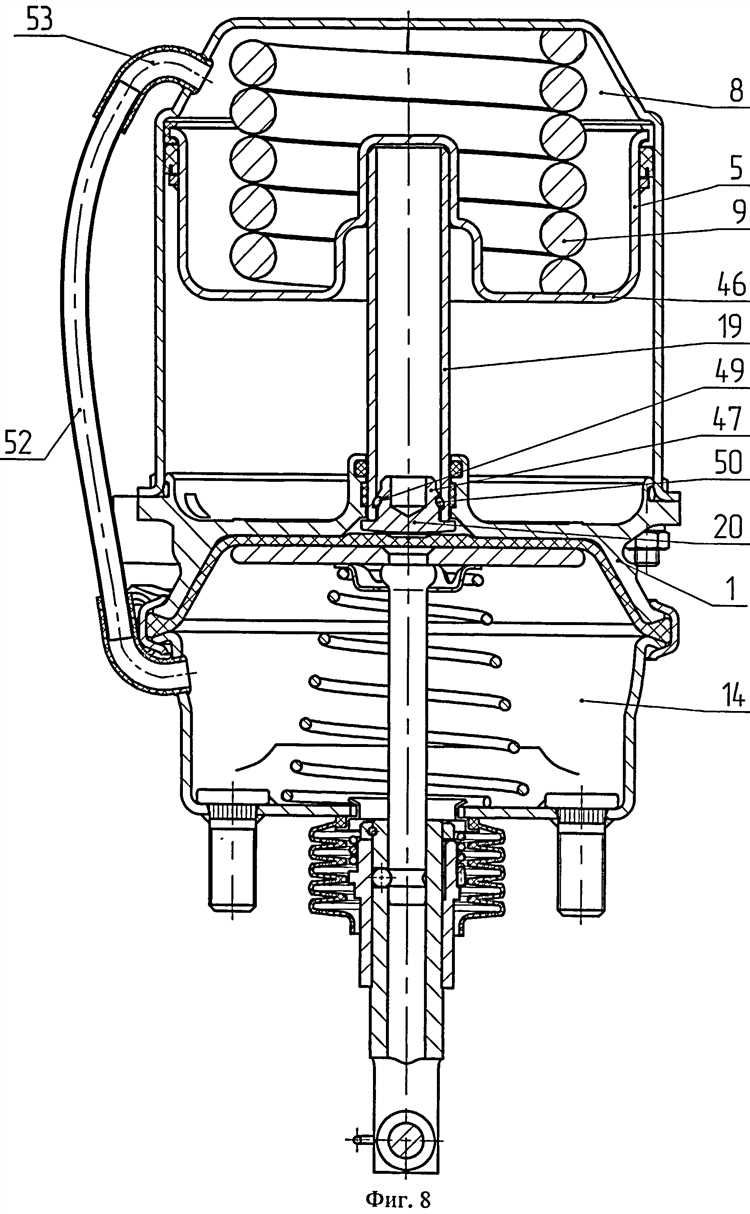

Энергоаккумулятор КамАЗа представляет собой пружинный тормозной цилиндр, состоящий из двух секций: рабочей камеры и камеры пружинного действия. Конструкция обеспечивает аварийное торможение и удержание автомобиля на стоянке при отсутствии давления воздуха. Неправильная разборка может привести к травмам из-за высокого усилия сжатой пружины внутри корпуса.
Перед началом работ необходимо обеспечить полное стравливание воздуха из пневмосистемы. Снимается энергоаккумулятор с тормозной камеры заднего моста, открутив крепежные гайки и отсоединив шланги подачи воздуха. Далее корпус устройства устанавливается в тиски. Обязательное требование – зафиксировать его прочно, чтобы исключить случайное срабатывание пружины.
При разборке сначала выкручивается фиксирующий винт на задней крышке. Затем, при помощи стяжного болта или специального приспособления, производится аккуратное сжатие пружины. Только после этого разрешается откручивать крышку. Пружина должна оставаться зафиксированной до полного извлечения. Резкое освобождение усилия приводит к выбросу деталей и может повредить руки или лицо.
Каждый элемент – шток, манжеты, уплотнительные кольца, тарелки, направляющая втулка – проверяется на износ и коррозию. Рекомендуется замена резиновых элементов при любом визуальном повреждении. Сборка осуществляется в обратном порядке с обязательной фиксацией пружины до установки крышки. Без соблюдения этого правила дальнейшая эксплуатация энергоаккумулятора невозможна и опасна.
Как безопасно сбросить давление перед разборкой энергоаккумулятора КамАЗ
Перед началом работ необходимо полностью исключить наличие остаточного давления в пневмосистеме. Энергоаккумулятор содержит сжатый воздух, который удерживает пружину в сжатом состоянии. Ошибка на этом этапе может привести к серьёзным травмам.
Порядок действий:
1. Установить автомобиль на ровную площадку, зафиксировать колёса упорами, выключить двигатель.
2. Перевести стояночный тормоз в снятое положение – это необходимо для открытия воздушного канала и выхода давления из тормозной камеры.
3. Медленно выкрутить тормозной шланг из энергоаккумулятора. Услышимый свист – признак выхода остаточного давления. Ожидать до полного прекращения звука.
4. После этого вкрутить специальный стяжной винт в корпус энергоаккумулятора до упора. Винт должен зафиксировать пружину в сжатом положении. Без этого разборка запрещена.
5. Убедиться, что давление сброшено: открутить заднюю часть корпуса. При отсутствии сопротивления – давление отсутствует. При малейшем усилии – немедленно прекратить действия, вернуть винт на место и проверить герметичность системы.
6. Только после полной разрядки и фиксации пружины допускается дальнейшая разборка корпуса энергоаккумулятора.
Какие инструменты понадобятся для разборки энергоаккумулятора КамАЗ
Перед началом работ необходимо подготовить весь необходимый инструмент. Наличие правильного набора сокращает время разборки и снижает риск повреждения деталей.
- Гаечные ключи на 17, 19 и 22 мм – для откручивания гаек крепления крышки и корпуса энергоаккумулятора.
- Трещотка с головками – удобна при работе в ограниченном пространстве, особенно при демонтаже с автомобиля.
- Медная щетка – для очистки резьбы и посадочных мест от коррозии и загрязнений.
- Шлицевая и крестовая отвертки – используются при демонтаже крышки и фиксаторов, если конструкция энергоаккумулятора это предусматривает.
- Съемник стопорных колец – необходим для извлечения внутренних элементов, таких как поршень и пружинный механизм.
- Удлиненные пассатижи – для извлечения мелких деталей из глубины корпуса.
- Резиновый молоток – применяется при заклинивании крышки или элементов без риска повреждения корпуса.
- Ветошь и емкость для сбора грязи – при разборке возможно вытекание конденсата или остаточного масла.
- Средство типа WD-40 – облегчает откручивание закисших соединений и предотвращает повреждение резьбы.
Использование подходящих инструментов обеспечивает безопасную и корректную разборку узла без деформации деталей.
Как отсоединить энергоаккумулятор от тормозной системы КамАЗ
Перед отсоединением энергоаккумулятора зафиксируйте транспортное средство противооткатными упорами и сбросьте давление в пневмосистеме, открыв краны ресиверов. Работать следует только при полном отсутствии давления в контуре.
Снимите шплинт и извлеките палец крепления штока энергоаккумулятора к рычагу тормозной камеры. Отсоедините шланги подачи воздуха – сначала рабочий, затем управляющий. Пронумеруйте шланги или пометьте их для правильной обратной установки.
Проверьте уплотнительные кольца и посадочные поверхности на предмет загрязнений и повреждений. При наличии следов утечки воздуха рекомендуется заменить уплотнители при последующей установке.

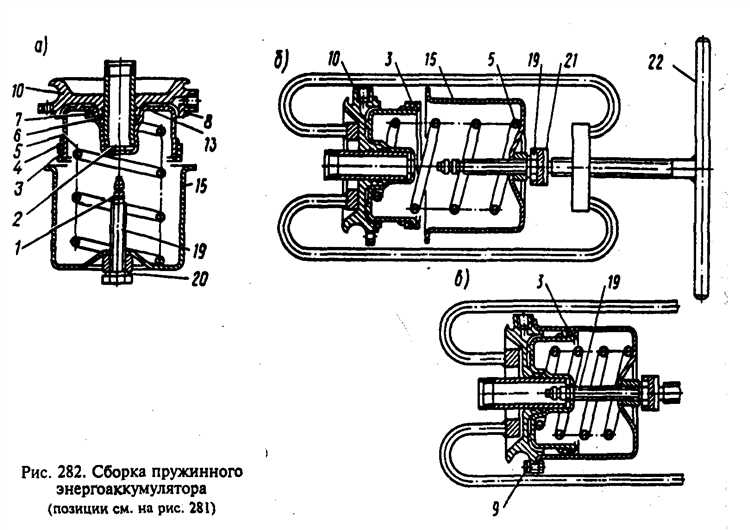

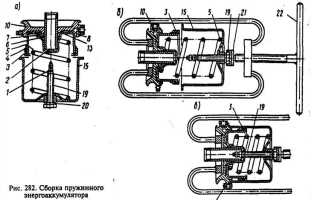

Как правильно разобрать корпус энергоаккумулятора КамАЗ
Перед разборкой убедитесь, что энергоаккумулятор полностью разряжен – подача воздуха должна быть отключена, давление в системе сброшено. Используйте штатный стяжной болт для предварительного сжатия пружины через центральное отверстие корпуса.
Снимите стопорное кольцо, фиксирующее крышку. Работу выполняйте с помощью выколотки и молотка, удерживая крышку от самопроизвольного смещения – внутри находится мощная пружина.
Плавно ослабьте стяжной болт, контролируя выход крышки. После ослабления напряжения пружины снимите крышку, извлеките пружину и шток с поршнем.
Осмотрите внутренние поверхности на наличие коррозии и износа. При необходимости замените уплотнительные кольца и направляющие. Повреждённый корпус не допускается к повторной сборке – возможна потеря герметичности и отказ тормозной системы.
Все работы проводите в защитных очках и перчатках. Используйте стальную оснастку и тиски с резиновыми накладками для фиксации корпуса во избежание деформаций.
На что обратить внимание при осмотре пружины и штока энергоаккумулятора КамАЗ
Пружина: при визуальной проверке недопустимо наличие трещин, следов коррозии, прогиба или перекоса витков. Внимательно осматриваются места соприкосновения с корпусом – износ в этих зонах указывает на перекос или неправильную установку. Если пружина утратила упругость или при сжатии не возвращается в исходное положение без задержки – требуется замена. Допуск по длине сжатой пружины – не менее 60% от номинальной длины в свободном состоянии.
Шток: проверяется на изогнутость по всей длине. Наличие даже незначительного изгиба приводит к неравномерному ходу диафрагмы и ускоренному износу уплотнений. Рабочая поверхность должна быть без задиров, царапин и следов коррозии. Особое внимание – к зоне сопряжения с поршнем: люфт, выработка или несоосность недопустимы. При осевом перемещении шток не должен заедать – это проверяется вручную до установки узла обратно в корпус.
После разборки все элементы очищаются от старой смазки и загрязнений, затем повторно осматриваются при хорошем освещении. При выявлении любого из перечисленных дефектов детали подлежат обязательной замене.
Как извлечь и проверить диафрагму энергоаккумулятора КамАЗ
Для извлечения диафрагмы энергоаккумулятора КамАЗ потребуется несколько этапов. Начните с отключения питания и слива воздуха из системы. Для этого открутите воздушный клапан на корпусе аккумулятора, чтобы давление в системе снизилось. После этого аккуратно открутите крышку аккумулятора, используя подходящий инструмент.
Затем извлеките пружину, которая удерживает диафрагму в корпусе. Для этого примените специальный съемник или аккуратно сожмите пружину вручную, если это возможно. После снятия пружины вы сможете извлечь диафрагму из корпуса. Проверьте её на наличие повреждений, трещин или признаков износа. Если диафрагма имеет деформации, её необходимо заменить.
Проверка состояния диафрагмы заключается в визуальной оценке её поверхности. Она должна быть ровной, без вмятин и порезов. Особое внимание уделите месту соединения диафрагмы с корпусом. Если соединение нарушено, воздух будет поступать в систему через повреждения, что снижает эффективность работы аккумулятора.
Для более точной диагностики можно провести тест на утечку воздуха. Для этого установите диафрагму обратно в корпус и подключите к системе под давлением. Если давление быстро падает, это свидетельствует о проблемах с герметичностью диафрагмы, и её следует заменить.
Также рекомендуется провести проверку износостойкости материала. Для этого слегка прогните диафрагму в руках. Если она слишком жесткая или ломкая, значит, её срок службы подошел к концу. В таких случаях требуется замена на новую деталь.
Как собрать энергоаккумулятор КамАЗ после диагностики и замены деталей
После диагностики и замены неисправных элементов энергоаккумулятора КамАЗ необходимо правильно собрать устройство для обеспечения его эффективной работы. Важно соблюдать порядок сборки и учитывать все детали для предотвращения возможных проблем в дальнейшем.
1. Подготовка деталей
Перед сборкой проверьте все новые и отремонтированные компоненты. Убедитесь, что заменённые детали, такие как мембраны, пружины, уплотнительные кольца, подходят по размеру и качеству. Очистите все поверхности от загрязнений, пыли и ржавчины.
2. Установка мембраны
Сначала установите мембрану в корпус энергоаккумулятора. Убедитесь, что она не имеет повреждений и правильно сидит в посадочном месте. Мембрана должна быть аккуратно размещена, чтобы избежать перекосов, что может привести к её быстрому износу.
3. Установка пружины
Следующим этапом установите пружину. Она должна быть правильно выровнена и обеспечивать необходимое усилие для работы устройства. Убедитесь, что пружина не имеет деформаций и не повреждена в процессе эксплуатации.
4. Уплотнение
Установите уплотнительные кольца и герметики на соответствующие места. Это предотвратит утечку воздуха и обеспечит герметичность устройства при работе. Проверяйте уплотнители на наличие трещин и повреждений, так как от их состояния зависит эффективная работа аккумулятора.
5. Сборка корпуса
После установки всех внутренних компонентов аккуратно соедините корпус энергоаккумулятора. Убедитесь, что соединения выполнены надежно, и нет зазоров, которые могут привести к утечкам. Все крепежные элементы должны быть затянуты до необходимого момента, избегая излишнего усилия, чтобы не повредить корпус или резьбовые соединения.
6. Подключение трубок и шлангов
При подключении трубок и шлангов важно соблюдать последовательность и правильно затягивать соединения, чтобы избежать их ослабления в процессе работы. Проверьте герметичность всех соединений перед завершением сборки.
7. Завершение сборки и проверка
После завершения сборки проверьте энергоаккумулятор на наличие утечек воздуха. Подключите его к системе и проведите тестирование, чтобы убедиться в правильной работе всех компонентов. Проверьте давление и реакции устройства в разных режимах работы.
Вопрос-ответ:
Что представляет собой энергоаккумулятор КамАЗ и какова его роль в транспортных средствах?
Энергоаккумулятор КамАЗ — это устройство, предназначенное для накопления и передачи энергии в системах пневмоуправления, что позволяет обеспечить стабильную работу тормозной системы и других механических компонентов. Он служит для повышения мощности и эффективности работы транспорта, а также предотвращает перегрузки в системе пневмоприводов.
Как происходит разборка энергоаккумулятора КамАЗ? Какие шаги необходимо выполнить?
Разборка энергоаккумулятора КамАЗ начинается с его демонтажа с транспортного средства. Для этого следует отключить систему пневмопитания, а затем аккуратно снять крепежные элементы. После этого откручиваются все крышки и проверяются состояние внутренних компонентов. Важно тщательно очистить все детали от грязи и пыли, чтобы избежать повреждений при дальнейшей разборке. Особое внимание стоит уделить герметичности соединений и состоянию мембраны, которая отвечает за давление в системе.
Какие часто встречающиеся неисправности могут возникнуть у энергоаккумулятора КамАЗ?
Наиболее частыми неисправностями энергоаккумулятора КамАЗ являются утечки воздуха, повреждения мембраны, а также засорение клапанов и фильтров. Эти проблемы могут приводить к снижению эффективности тормозной системы и других пневматических систем транспортного средства. Важно регулярно проверять герметичность системы и заменять изношенные элементы, чтобы избежать серьезных поломок.
Как заменить мембрану энергоаккумулятора КамАЗ?
Для замены мембраны необходимо полностью разобрать энергоаккумулятор, аккуратно извлечь старую мембрану и установить новую. Это требует внимательности, так как мембрана должна быть точно установлена, чтобы предотвратить утечку воздуха и обеспечить нормальную работу системы. Перед установкой новой мембраны следует проверить состояние всех других компонентов устройства, таких как клапаны и пружины, чтобы избежать дополнительных неисправностей.
Можно ли выполнить разборку и ремонт энергоаккумулятора КамАЗ самостоятельно?
Разборка и ремонт энергоаккумулятора КамАЗ возможны в домашних условиях, однако это требует наличия специализированных знаний и инструментов. Если вы не уверены в своих силах или не имеете опыта работы с пневматическими системами, лучше обратиться к профессионалам. Неправильно выполненная разборка или сборка может привести к неисправностям в системе и снизить безопасность эксплуатации транспортного средства.
Как разобрать энергоаккумулятор КамАЗ шаг за шагом?
Разбор энергоаккумулятора КамАЗ включает несколько ключевых этапов. Сначала отключите аккумулятор от электросистемы автомобиля, чтобы избежать коротких замыканий. Затем снимите крышку энергоаккумулятора, используя отвертку или другие инструменты в зависимости от конструкции. После этого внимательно отсоедините все соединения проводов. Важно отметить, что на некоторых моделях может быть необходимость снять дополнительные крепления или детали, чтобы получить доступ к самому аккумулятору. После разборки очистите элементы от грязи и коррозии. При необходимости замените поврежденные компоненты и соберите аккумулятор в обратном порядке. Не забывайте проверять герметичность и состояние уплотнителей перед установкой в систему автомобиля.
