КРАЗ-255Б и его модификации остаются востребованными в условиях сложного бездорожья и тяжелой нагрузки. Однако не все модели выпускаются с самосвальной установкой, и многие владельцы принимают решение переделать стандартный бортовой вариант в полноценный самосвал. Такая переделка требует грамотного подхода к выбору гидравлики, усиления рамы и установки шарнирного механизма подъема платформы.

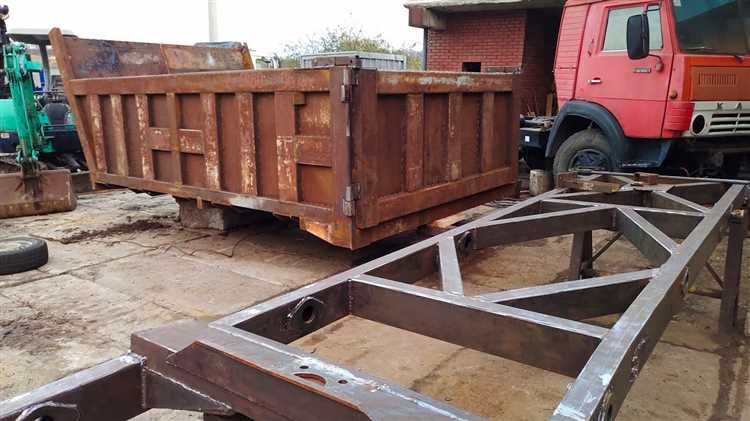

Первым этапом становится демонтаж штатной грузовой платформы. При этом важно сохранить заводские крепления и элементы, которые можно будет использовать повторно. Для новой платформы предпочтительно использовать металлоконструкцию с усиленными швеллерами №16 и выше, чтобы выдерживать нагрузки до 10 тонн. Длина платформы должна быть согласована с длиной базы автомобиля, с учетом угла опрокидывания не менее 45 градусов.
Ключевым элементом переделки является выбор гидравлического подъемника. Подходит телескопический цилиндр от самосвала КАМАЗ, но потребуется адаптация креплений и установка гидробака объёмом от 40 литров. Насос НШ-32 или аналогичный подключается к коробке отбора мощности. При этом необходимо установить предохранительный клапан, чтобы исключить перегрузку системы.
Для надёжности конструкции потребуется усиление рамы в зоне крепления гидроцилиндра. Применяются накладки из стали толщиной не менее 8 мм, приваренные к лонжеронам. Также необходимо предусмотреть фиксаторы платформы в опущенном положении, чтобы исключить её раскачивание на ходу. Электрика дополняется кнопочным управлением подъёмом с фиксацией в кабине водителя.
После сборки проводится проверка герметичности гидросистемы, работоспособности цилиндра и прочности конструкции на холостом ходе. Важно протестировать платформу под полной нагрузкой и убедиться, что подъем происходит плавно, без рывков. Только после этого возможна эксплуатация в реальных условиях.

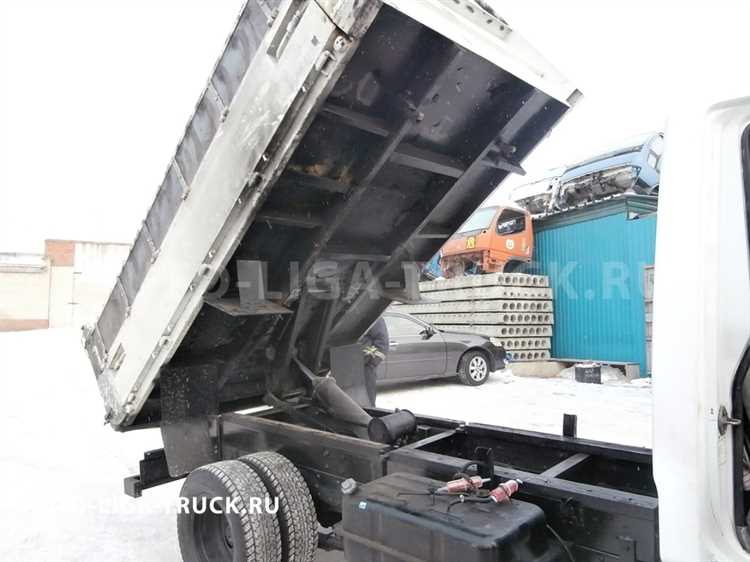

Как выбрать и установить гидравлический подъёмник для КРАЗа
Для переоборудования КРАЗа в самосвал необходимо использовать телескопический гидроцилиндр, рассчитанный на нагрузку не менее 20 тонн. Идеально подходит подъёмник типа МАЗ-5516 или аналогичный, с ходом штока не менее 1500 мм и диаметром цилиндра от 120 мм. Обязательное условие – наличие нижнего крепления на шкворне и верхнего – на серьге с плавающим пальцем для компенсации перекосов при подъёме платформы.
Перед установкой проверьте несущую раму КРАЗа на отсутствие трещин и коррозии в зоне крепления цилиндра. Усилите площадки стальными накладками толщиной не менее 8 мм. Гидроцилиндр монтируется строго вертикально относительно продольной оси рамы. Отклонение более 5° снижает ресурс и может привести к заклиниванию.
Для питания подъёмника используется насос НШ-32 или НШ-50, в зависимости от объёма цилиндра. Насос соединяется с валом отбора мощности через карданный привод. Маслобак устанавливается отдельно, с объёмом не менее 40 литров, обязательно с фильтром грубой очистки и сливной пробкой.
Гидролинии выполняются из стальных труб диаметром 16–20 мм. Соединения – через резьбовые фитинги с уплотнением конус-кольцо. Клапан предохранительный настраивается на давление 180–200 бар. Ручной распределитель монтируется в кабине в зоне досягаемости водителя, с фиксацией положений «подъём», «нейтраль», «опускание».
После монтажа заполните систему маслом марки ВМГЗ, удалите воздух через штуцеры на цилиндре. Проверьте работу на холостом ходу и под нагрузкой. При первом подъёме зафиксируйте платформу механической стойкой для предотвращения самопроизвольного опускания.

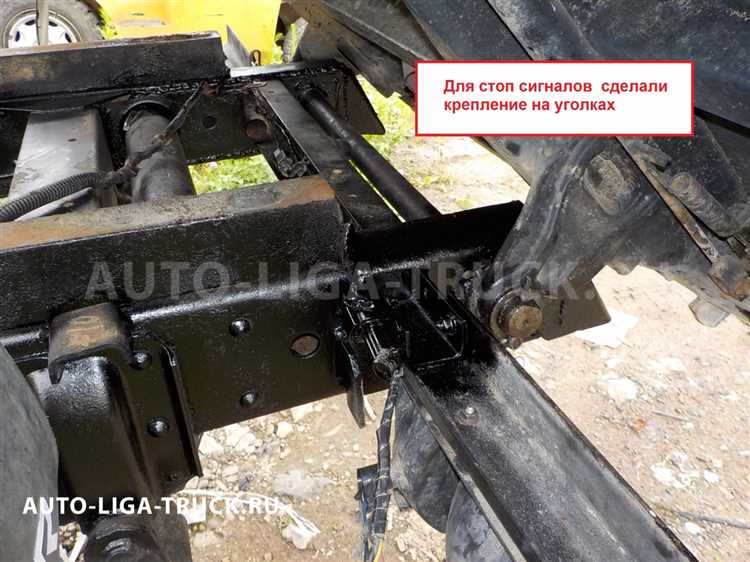

Усиление рамы под самосвальный кузов: пошаговые работы
Перед установкой самосвального кузова на бортовой КРАЗ требуется локальное и продольное усиление рамы. Стандартная рама рассчитана на распределённую нагрузку, в то время как при самосвальной эксплуатации возникают концентрированные усилия при подъёме кузова.
1. Демонтаж навесного оборудования и очистка рамы. Удаляются топливные баки, опоры кузова, грязезащитные щитки. Раму очищают от грязи и ржавчины, проверяют на наличие микротрещин.
2. Диагностика состояния лонжеронов и поперечин. Особое внимание уделяется зонам крепления кузова и задней части рамы. Любые трещины устраняются сваркой с последующим шлифованием и контролем магнитопорошковым методом.
3. Изготовление усиливающих вставок. Используется листовая сталь марки 09Г2С толщиной 8–10 мм. Вставки вырезаются с запасом по длине в 400–500 мм относительно зоны установки подъемного цилиндра. Заготовки имеют П-образную форму с радиусными переходами в углах.
4. Установка вставок на внутреннюю поверхность лонжеронов. Прихватка осуществляется с интервалом 100 мм, затем производится непрерывный сварной шов методом МАГ. Точки начала и окончания шва сдвигаются для предотвращения концентрации напряжений.
5. Усиление поперечин. В центральной части рамы, где будет устанавливаться опора гидроцилиндра, ввариваются дополнительные трубчатые или коробчатые поперечины из стали 12ХН3А. Каждая крепится к лонжеронам через усиливающие накладки толщиной не менее 6 мм.
6. Монтаж площадки под гидроцилиндр. Площадка выполняется из листа толщиной 12 мм с приваркой к усиленной зоне. Дополнительно ставятся косынки по бокам для распределения нагрузки.
7. Контроль геометрии. После сварочных работ проводится измерение прямолинейности лонжеронов и параллельности поперечин. Допускаемое отклонение не превышает 2 мм на длину 1 м. В случае деформаций производится правка гидравлическими струбцинами.
8. Антикоррозийная обработка. На сварные швы наносится цинконаполненный грунт, затем – два слоя антикоррозионной эмали. Особое внимание уделяется местам крепления усиливающих элементов.
Замена и доработка заднего борта для функции опрокидывания
Штатный задний борт КРАЗа не рассчитан на самосвальную эксплуатацию, поэтому его необходимо полностью заменить или кардинально модернизировать. Первым шагом удаляется заводское крепление борта – петли и стопорные элементы, не пригодные для динамической разгрузки.
Новый борт изготавливается из листовой стали толщиной не менее 4 мм с усилением по периметру уголком 50×50 мм. Он монтируется на горизонтальные шарниры снизу, обеспечивающие свободное открытие при наклоне кузова. Для предотвращения самопроизвольного открывания в транспортном положении используются пружинные замки с рычажным управлением, выведенные на бок кузова.
Особое внимание уделяется точке крепления шарниров – оптимальное расстояние от нижней кромки борта до оси вращения составляет 70–100 мм, что обеспечивает стабильную траекторию открывания без заклиниваний. Шарниры выбираются из конструкционной стали марки 45 с термообработкой до твердости не менее HRC 40.
Для упрощения открывания при налипании груза рекомендуется установка двух газовых упоров с усилием 400–600 Н, закреплённых внутри по бокам. Их ход должен обеспечивать полный угол открывания не менее 85° при полном подъеме платформы.
Перед установкой новый борт грунтуется антикоррозийным составом и окрашивается эмалью, устойчивой к механическим повреждениям. Все сварные швы провариваются сплошным швом с последующей зачисткой. Проверка работоспособности механизма проводится с частичной нагрузкой до 30% от расчетной грузоподъёмности платформы.
Монтаж дополнительного гидравлического оборудования и трубопровода
Для переделки бортового КРАЗа в самосвал требуется установка гидравлического насоса, распределителя, гидроцилиндра и системы трубопроводов. Работы необходимо выполнять поэтапно с соблюдением точных размеров и давления в системе.
- Устанавливается насос типа НШ-32 или НШ-50 на коробку отбора мощности. Крепление – через фланцевый адаптер с болтовым соединением. Важно обеспечить соосность вала и отсутствие биения.
- Коробка отбора мощности монтируется на КПП с учетом передаточного числа и оборотов. Оптимальный режим – не более 1500 об/мин для насоса.
- Распределитель типа Р80 размещается на доступной поверхности рамы с учетом удобства подключения и обслуживания. Используются кронштейны с антивибрационными проставками.
- Гидроцилиндр (например, телескопический трехсекционный с рабочим давлением до 160 бар) крепится к раме и кузову строго по осям. Места установки усиливаются дополнительными косынками и пластинами.
Подключение трубопровода требует особого внимания:
- Используются гидравлические рукава высокого давления (РВД) с двойной металлической оплеткой и рабочим давлением не менее 200 бар.
- На всасывающей линии от бака к насосу монтируется фильтр грубой очистки с пропускной способностью не менее 50 л/мин.
- Все резьбовые соединения уплотняются фум-лентой или анаэробным герметиком, при этом запрещено перетягивание фитингов во избежание повреждения резьбы.
- На выходе из распределителя рекомендуется установка обратного клапана, предотвращающего падение давления при отключении подачи.
После завершения монтажа проводится опрессовка системы воздухом под давлением 6–8 бар и проверка на герметичность. Заправка масла – гидравлическое масло марки МГЕ-46В объемом не менее 25 литров.
Электропроводка и управление подъёмом кузова с кабины
Для надёжного управления гидроподъёмником из кабины необходимо грамотно организовать электропроводку. Основу схемы составляет питание электромагнитного клапана гидрораспределителя и реле включения насоса. Используется кнопочный модуль или тумблер с фиксацией, установленный на приборной панели.
Питание берётся от АКБ через предохранитель на 20 А. Сечение провода питания – не менее 2,5 мм². На участок к электромагниту рекомендуется прокладывать отдельный провод, избегая параллельного подключения к штатным цепям. Все соединения выполняются с применением термоусадочных трубок и герметичных клемм.
Для защиты системы при перегрузке устанавливается реле с термозащитой. Управляющий сигнал от кнопки проходит через это реле к электромагниту. При срабатывании кнопки – клапан открывается, насос подаёт давление на цилиндр.
Реле и предохранитель размещаются в отдельном герметичном блоке рядом с аккумулятором. При необходимости в цепь добавляется контрольная лампа на панели, указывающая на активность системы подъёма. Для аварийной остановки подъёма предусматривается размыкающий выключатель в цепи управления, расположенный в пределах досягаемости водителя.
Монтаж электропроводки ведётся по раме в гофре ПВХ с фиксацией через каждые 40 см. Клеммы электромагнита обрабатываются антикоррозионной пастой. Все элементы фиксируются болтами с гроверами, пайку использовать запрещено из-за вибраций.
Перед вводом в эксплуатацию проводится проверка на короткое замыкание, замер падения напряжения на всех ключевых участках и тестовый цикл подъёма/опускания кузова. Наличие качественного контакта и корректной работы управления напрямую влияет на безопасность эксплуатации самосвального механизма.
Регистрация переделки самосвального КРАЗа в ГИБДД
Переделка КРАЗа в самосвал требует обязательной регистрации изменений в ГИБДД. Это необходимо для того, чтобы транспортное средство официально соответствовало новым техническим характеристикам и могло использоваться на дорогах общего пользования.
Первым шагом является подготовка документации. Нужно собрать проект изменений, разработанный квалифицированным специалистом. Проект должен содержать описание всех технических изменений, включая конструкцию кузова, системы подъема и опускания платформы, а также любые другие важные особенности переделки.
Далее необходимо провести проверку готового транспортного средства в аккредитованном центре, где подтвердят соответствие его характеристик проекту. Инспекция включает проверку конструкции, системы управления и других факторов, влияющих на безопасность эксплуатации. После успешной проверки выдается заключение, которое является основой для регистрации.
После этого подается заявление в ГИБДД для внесения изменений в регистрационные документы. Вместе с заявлением предоставляется акт проверки, проект, а также технические паспорта на новые компоненты, если они были установлены. Важно, чтобы все компоненты автомобиля имели соответствующие сертификаты и соответствовали нормам безопасности.
Регистрация изменений может занять от нескольких дней до нескольких недель, в зависимости от сложности переделки и загрузки ГИБДД. После внесения изменений в документы, вам выдается обновленный техпаспорт и номерные знаки, если это требуется.
Необходимо учитывать, что переделка автомобиля в самосвал может потребовать дополнительной проверки в случае, если транспортное средство используется в коммерческих целях. Также важно помнить, что любые переделки должны быть выполнены в соответствии с техническими регламентами и требованиями безопасности, установленными законодательством.
Вопрос-ответ:
Что нужно для переделки бортового КРАЗа в самосвал?
Для переделки бортового КРАЗа в самосвал потребуется несколько ключевых компонентов. Прежде всего, нужно установить платформу для самосвала с гидравлическим подъемником. Также потребуется усилить раму, чтобы она выдерживала нагрузку самосвального кузова. Не обойтись без системы подъема кузова, которая обеспечит его наклон для выгрузки. Важно учесть изменения в трансмиссии, подвеске и тормозах, так как нагрузка на автомобиль изменится. Это может потребовать использования более мощных элементов и корректировки подвески для большей устойчивости и безопасности. Кроме того, важно провести все необходимые работы по подключению гидравлической системы, чтобы обеспечить надежную работу механизма подъема.
Какие сложности могут возникнуть при переделке КРАЗа в самосвал?
Одной из основных сложностей является адаптация бортового кузова под самосвальный. Платформа, предназначенная для поднятия, должна быть надежно установлена, что потребует точной работы с рамой и кузовом. Также могут возникнуть проблемы с гидравлическим оборудованием: если установить систему неправильно или использовать неподходящие компоненты, механизм подъема может не работать должным образом. Еще одной проблемой может быть увеличение нагрузки на автомобиль. При переделке важно учитывать возможности трансмиссии, подвески и тормозов, так как изменение конструкции значительно влияет на их работу. Важно не забывать о безопасности, особенно при работе с большими грузами.
Какой грузоподъемности можно добиться, переделав КРАЗ в самосвал?
Грузоподъемность после переделки будет зависеть от многих факторов, включая прочность рамы, выбранный самосвальный кузов и системы подъема. В идеале, если все работы проведены качественно и с учетом усиления конструкции, КРАЗ может выдерживать грузы до 10-15 тонн, а то и больше, в зависимости от конкретной модели. Однако важно помнить, что любые изменения должны учитывать характеристики самого автомобиля, чтобы не перегрузить его и не снизить безопасность эксплуатации. Для достижения максимальной грузоподъемности рекомендуется проконсультироваться с инженером или специалистом по модификации техники.
Насколько сложно установить гидравлическую систему для подъема кузова КРАЗа?
Установка гидравлической системы требует не только технических знаний, но и опыта в работе с таким оборудованием. Сам процесс включает несколько этапов: от выбора и покупки гидравлических цилиндров и насоса до прокладки трубопроводов и установки управления. Очень важно правильно рассчитать мощность системы в зависимости от веса и размера самосвального кузова, чтобы механизм подъема был эффективным и безопасным. Одна из сложностей — это установка системы управления и подводка гидравлического масла, что требует аккуратности и точности. Если ранее не приходилось работать с гидравлическими системами, лучше обратиться к специалисту или найти подробную инструкцию по установке для конкретной модели КРАЗа.
