Жесткая сцепка для КАМАЗа используется при буксировке тяжёлой техники, особенно в условиях бездорожья или при необходимости транспортировки неисправного автомобиля. Готовые решения на рынке либо не соответствуют требуемой прочности, либо стоят неоправданно дорого. Самостоятельное изготовление позволяет точно рассчитать нагрузку и подобрать оптимальные материалы под конкретную задачу.
Основа конструкции – труба круглого или квадратного сечения толщиной не менее 5 мм, длиной 3–4 метра. Такой размер обеспечивает достаточную дистанцию между тягачом и буксируемым КАМАЗом и исключает опасные рывки. Для соединения с проушинами или крюками используются проушины из листа толщиной не менее 10 мм с отверстиями под палец диаметром 50 мм – именно такие размеры соответствуют штатной сцепной арматуре КАМАЗа.
Сварку необходимо выполнять полуавтоматом (MIG/MAG) с проволокой диаметром 1 мм, при силе тока 180–220 А. Обязательно проварить швы в два прохода и зачистить соединения от шлака. Точки соединения проушин с трубой лучше всего усиливать накладками из стали толщиной 8–10 мм – это исключит отрыв при резких нагрузках. Перед началом работ важно обезжирить и подогнать все элементы для плотной посадки, чтобы избежать образования напряжений в металле после сварки.
После сборки рекомендуется провести испытания – сцепку следует зафиксировать и создать нагрузку, эквивалентную массе загруженного КАМАЗа (не менее 20 тонн). Это позволит выявить возможные слабые места до реального использования на дороге.
Выбор типа жесткой сцепки в зависимости от задач буксировки
Если предполагается движение по пересечённой местности или участкам с плохим покрытием, предпочтение следует отдавать шарнирным сцепкам из двух секций. Они компенсируют продольные колебания и облегчают маневрирование. В этом случае критична надёжность узлов соединения – рекомендуется использовать пальцы диаметром не менее 30 мм из термообработанной стали 40Х.
Для частой буксировки прицепов или техники с неработающей пневмосистемой необходима сцепка с автоматической фиксацией. Такие конструкции исключают прослабление соединения и позволяют сократить время подготовки к буксировке. Минимальная допустимая длина – 3,5 м, чтобы сохранить обзор и безопасную дистанцию между машинами.
Если сцепка изготавливается для использования в зимних условиях, обязательна антикоррозионная обработка и возможность быстрой разборки для обслуживания. При температуре ниже −20 °C предпочтительны конструкции с минимальным количеством резьбовых соединений – они замерзают и затрудняют демонтаж.
Подходящий тип сцепки определяется не только условиями эксплуатации, но и регламентом. Согласно ГОСТ 25913-2014, жесткая сцепка должна исключать возможность контакта буксируемого и буксирующего транспортного средства при маневрировании, а также выдерживать продольную нагрузку не менее 1,5-кратной массы буксируемого объекта.
Материалы и профиль трубы для изготовления сцепки
Для изготовления жесткой сцепки на КАМАЗ целесообразно использовать стальную профильную трубу сечением 60×60 мм или 80×80 мм и толщиной стенки не менее 5 мм. Это обеспечивает необходимую прочность при буксировке тяжёлой техники.
Предпочтительно использовать трубу из стали марки Ст3 или 09Г2С. Ст3 доступна и легко сваривается, но менее устойчива к ударным нагрузкам. 09Г2С лучше переносит динамические нагрузки и устойчива к коррозии, особенно при эксплуатации в агрессивных условиях.
Длина трубы зависит от условий эксплуатации, но стандартным вариантом считается 3–4 метра. Слишком короткая сцепка затрудняет маневры, излишне длинная – ухудшает управляемость. Концы трубы желательно усиливать косынками из листовой стали толщиной от 8 мм для равномерного распределения нагрузки.
Для соединения с проушинами лучше применять круглую трубу диаметром 50–60 мм и толщиной стенки не менее 6 мм. Швы выполняются проваром по всему периметру с обеих сторон, без пропусков. Перед сваркой поверхность зачищается от ржавчины, масла и краски.
Применение алюминия, нержавеющей стали или тонкостенных труб недопустимо из-за риска разрушения под нагрузкой. Все элементы сцепки должны быть из однородного металла, чтобы избежать электролитической коррозии в зоне шва.
Подготовка чертежа и расчет нагрузки на сцепку
Перед началом сварки жесткой сцепки необходимо точно рассчитать предполагаемую нагрузку и создать рабочий чертеж с указанием всех размеров и параметров конструкции.
- Масса буксируемого КАМАЗа – основной параметр, влияющий на расчет. Для полной массы 18 000 кг расчетное усилие сцепки при трогании достигает 0,1 от массы, то есть 1 800 кгс.
- Учитывается тип покрытия: на асфальте требуется меньшее тяговое усилие, чем на грунте. Для бездорожья вводится коэффициент 1,3–1,5.
- Сцепка должна выдерживать не только статическую нагрузку, но и динамические рывки – усилия кратковременно возрастают в 2–2,5 раза. Для нашего случая расчетная нагрузка составит до 4 500 кгс.
После расчета нагрузки переходят к проектированию:
- Определяют длину сцепки – от 3 до 5 метров, чтобы обеспечить поворот и видимость при буксировке.
- Подбирают профиль трубы. Для указанной нагрузки подходит труба 80×80×6 мм из стали Ст3.
- Разрабатывают конструкцию креплений: проушины с отверстием под палец диаметром 30 мм, усиливающие накладки, усиление сварных швов косынками.
- Учитывают углы наклона и поворота при буксировке – допускается до 25° в вертикальной и до 35° в горизонтальной плоскости. Конструкция не должна закусываться при маневрах.
- На чертеже фиксируются все размеры, сварные швы, марки стали, диаметр пальцев и тип соединений. Обязательно указывается допуск на отверстия и зазоры.
Чертеж создается в масштабе 1:1 или 1:2, желательно с использованием САПР. Все расчеты следует сохранить – они пригодятся при согласовании и в случае модификации конструкции.
Разметка и резка металла для элементов конструкции
Для изготовления жесткой сцепки на КАМАЗ потребуется листовой металл толщиной не менее 8 мм и профильная труба сечением 80×80 мм или швеллер №12. Все элементы должны быть точно подогнаны, чтобы обеспечить прочность конструкции под нагрузкой до 10 тонн.
Разметку производят с использованием металлической линейки, угольника и керна. Перед началом поверхность очищают от ржавчины и окалины. Разметку выполняют маркером или мылом, а критические точки фиксируют керном для предотвращения смещения при резке.
Для линейных элементов используют разметочный шаблон или заготовку-эталон. Углы подрезов при соединении профиля рассчитывают заранее, с учётом угла сварки (чаще всего 45°). Для создания симметричной сцепки каждая сторона размечается отдельно, а затем сверяется по диагоналям.
Резку выполняют болгаркой с отрезным кругом по металлу толщиной не менее 2 мм. Для точного пропила используют направляющие из уголка, фиксируя их струбциной. Листовой металл режут по размеченной линии, не допуская перегрева, чтобы избежать коробления кромки. При необходимости – черновую резку выполняют с припуском 1–2 мм, затем производят доводку до нужного размера шлифовкой.
После резки кромки зачищают от заусенцев лепестковым кругом. Контактные поверхности обязательно обезжиривают, чтобы исключить включения в сварном шве. Подготовка металла на этом этапе напрямую влияет на точность сборки и ресурс сцепки при эксплуатации в тяжёлых условиях.
Порядок сварки основных узлов сцепки
Перед началом работ зафиксируйте все элементы на ровной поверхности и проверьте точность разметки. Нарушение соосности приведёт к ускоренному износу или поломке сцепки.
- Подготовка проушин: Очистите металл от коррозии, следов масла и краски. Проушины свариваются из стали не ниже Ст3. Используйте проволоку Св-08Г2С и углекислотную сварку. Прогрейте заготовку до 120–150 °C, чтобы исключить образование трещин.
- Сварка основания рамы: Сначала прихватывайте элементы рамы в 4–6 точках. Контролируйте диагонали. После проверок проваривайте непрерывным швом, начиная с длинных сторон. Толщина шва должна соответствовать толщине стенки профиля (не менее 6 мм).
- Монтаж тягового уха: Установите строго по центру. Для надёжности используйте косынки из листовой стали 8–10 мм. Сварку производите с двух сторон, следя за полным проплавлением корней швов. После остывания выполните УЗК или визуальный контроль на наличие дефектов.
- Установка усиливающих накладок: Накладки накладываются на зоны, подверженные изгибу и кручению. Приваривайте по периметру, избегая прерывистых швов. Используйте двустороннюю сварку с чередованием сторон для снижения напряжений.
- Финальная сборка: Все элементы после сварки должны быть обработаны – удалите шлак, заусенцы и проверьте точность сопряжения. Установите фиксирующие болты или втулки, если конструкцией предусмотрено их наличие.
После полной сборки проведите статическое испытание сцепки под нагрузкой не менее 80% от предполагаемой эксплуатационной массы. При необходимости выполните дополнительную проварку или усиливающие швы.
Усиление швов и установка дополнительных ребер жесткости
При сварке жесткой сцепки для КАМАЗа важно обеспечить достаточную прочность соединений. Усиление швов и установка ребер жесткости значительно повышают устойчивость конструкции к нагрузкам и повышают долговечность.
Для усиления швов используйте многослойную сварку. Этот метод подразумевает несколько проходов, что позволяет равномерно распределить напряжения по шву. При многослойной сварке важно контролировать параметры нагрева и охлаждения, чтобы избежать образования трещин.
Шов должен быть не только глубоким, но и широким. Важно учитывать профиль шва, который зависит от толщины металла и типа нагрузки. Для усиления швов рекомендуется применять сварку в несколько этапов с прогревом, чтобы исключить термические напряжения.
Ребра жесткости устанавливаются в местах, где предполагается максимальная нагрузка. Они должны быть выполнены из того же материала, что и основная конструкция, с одинаковой или большей толщиной. Установка ребер проводится в местах, где требуется дополнительная поддержка для предотвращения деформации.
Ребра жесткости можно сваривать на несколько видов: как вертикально, так и под углом к основной плоскости. Угол установки зависит от направления приложенной силы. Важно, чтобы ребра жесткости не создавали дополнительных точек напряжения, которые могут привести к трещинам.
Использование ребер жесткости в сочетании с качественной сваркой швов обеспечит надежность и долговечность сцепки.
Проверка геометрии и устранение перекосов после сварки
После завершения сварки жесткой сцепки для КАМАЗа важно проверить точность выполненных работ и устранить возможные перекосы, чтобы обеспечить правильную посадку деталей и их долговечность в эксплуатации. На этом этапе проверка геометрии конструкции требует внимательности и точных измерений.
Первым шагом является визуальный осмотр сварного шва. Особое внимание нужно уделить участкам, где сварка могла вызвать деформацию из-за перегрева. Если присутствуют заметные изгибы или искривления, необходимо провести дополнительные меры для выравнивания.
Для точной проверки геометрии используйте линейку и угольник, чтобы проверить прямолинейность и правильность углов. Линейку применяют для контроля длины и равномерности всех сторон. Угольником проверяют углы между соединяемыми частями – они должны быть 90 градусов, если конструкция не требует иного углового соединения.
Если сварка привела к перекосам, то одну из частей необходимо подогнуть с помощью гидравлического пресса или других инструментов для выправки. Это поможет уменьшить или полностью устранить деформацию. Важно после каждого воздействия проверять геометрию снова, чтобы убедиться, что перекос не повторяется.
Также необходимо проверить плоскостность соединяемых элементов. Для этого можно использовать специальную плоскую поверхность или контрольные линейки, что позволит точно оценить, насколько элементы прилегают друг к другу и не имеют промежутков или дефектов.
После устранения видимых деформаций важно выполнить контроль прочности сварного шва. Если все параметры соответствуют требованиям, можно продолжить сборку и подготовку сцепки для установки на транспортное средство.

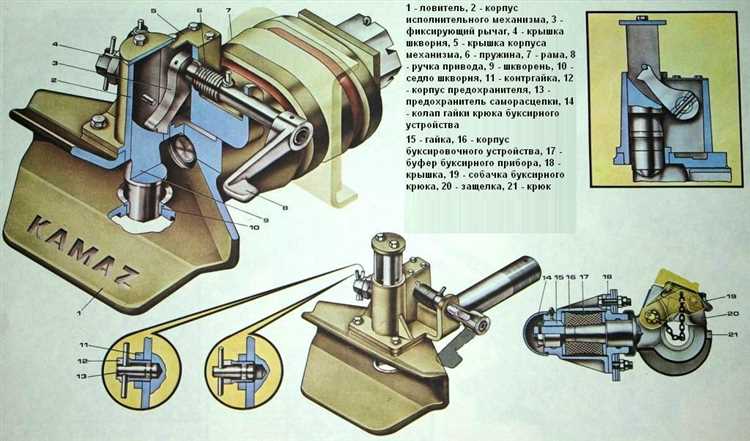

Крепление сцепки к раме КАМАЗа и проверка на прочность
При установке сцепки на раму КАМАЗа необходимо учитывать прочность соединения. Для этого применяют сварку и дополнительные элементы крепления, такие как усиленные болты и пластины. Рама КАМАЗа предназначена для выдерживания больших нагрузок, поэтому крепление сцепки должно быть выполнено с учетом максимальных рабочих усилий, создаваемых при буксировке и маневрировании.
Процесс крепления начинается с подготовки места для установки сцепки. На раме КАМАЗа следует определить точку, соответствующую центру масс тягача, чтобы не создать дополнительную нагрузку на отдельные участки. Далее устанавливают монтажные пластины, которые служат основой для сварки и монтажа сцепки. Они должны быть выполнены из стали с высокой прочностью, как, например, сталь марки 09Г2С или 10Г2С, которые устойчивы к внешним нагрузкам и коррозии.
После установки монтажных пластин на раму следует приступить к сварке сцепки. Важно использовать сварочные материалы, которые соответствуют характеристикам стали, из которой изготовлена рама. Для этого подойдет сварка вольфрамовым электродом в среде инертного газа (TIG) или сварка методом MAG с использованием газов CO2 и Ar. Сварные швы должны быть выполнены с учетом рекомендаций по прочности и защитным покрытиям.
После монтажа сцепки выполняется проверка на прочность. Один из основных способов проверки – это статическая нагрузка. Для этого сцепка подвергается воздействию усилий, соответствующих максимальным рабочим нагрузкам, с постепенным увеличением нагрузки до заданного предела. Важно, чтобы сварные швы и крепежные элементы не показали признаков деформации или трещин.
Для дополнительной проверки можно использовать динамическую нагрузку, имитируя условия реальной эксплуатации, такие как резкие маневры или движение по неровной поверхности. Это поможет выявить возможные слабые места в соединении. Если сцепка успешно выдерживает такие тесты, значит, установка выполнена качественно и надежно.
