Круиз-контроль на Volvo S40 второго поколения (2004–2012) может быть активирован программно, без замены блока управления или дорогостоящих доработок. Главное условие – наличие электронного дросселя (ETS) и совместимого программного обеспечения. Большинство автомобилей с двигателями 1.6, 1.8, 2.0 и 2.4 литра уже имеют техническую возможность активации системы, но функция по умолчанию может быть неактивна.
Для прошивки потребуется ноутбук, диагностический адаптер VCX Nano или оригинальный VIDA Dice, программное обеспечение VIDA 2014D, а также зарегистрированная учётная запись в системе Volvo VIDA с доступом к функциям программирования. Физическая установка кнопок круиз-контроля на руле – обязательное условие, поскольку без них активация невозможна даже при успешной прошивке.
Перед началом процедуры необходимо проверить, поддерживает ли блок управления двигателем (ECM) функцию круиз-контроля. Это можно сделать через VIDA, открыв параметры программного обеспечения конкретного автомобиля. Если функция «Cruise Control» значится как доступная, активация возможна без замены блока. Если нет – прошивка не даст результата, и потребуется либо замена ECM, либо изменение конфигурации через стороннее ПО.
Процесс прошивки занимает около 30–60 минут. Все операции проводятся при стабильном питании – использование стабилизированного блока питания на 13.8 В настоятельно рекомендуется. Прерывание сеанса перепрошивки из-за просадки напряжения может привести к сбоям в работе блока управления.
Проверка наличия штатной проводки и блока управления круиз-контролем

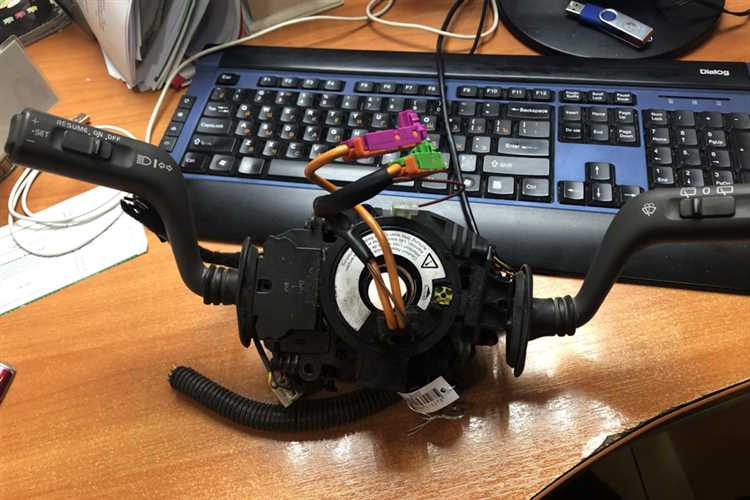

Перед активацией круиз-контроля на Volvo S40 важно удостовериться в наличии необходимых компонентов: жгута проводки и блока управления. Начать следует с проверки разъема под рулевым колесом. Снимите кожух рулевой колонки и осмотрите наличие свободного четырехконтактного разъема рядом с левым подрулевым переключателем. При его отсутствии установка круиза невозможна без доработки проводки.

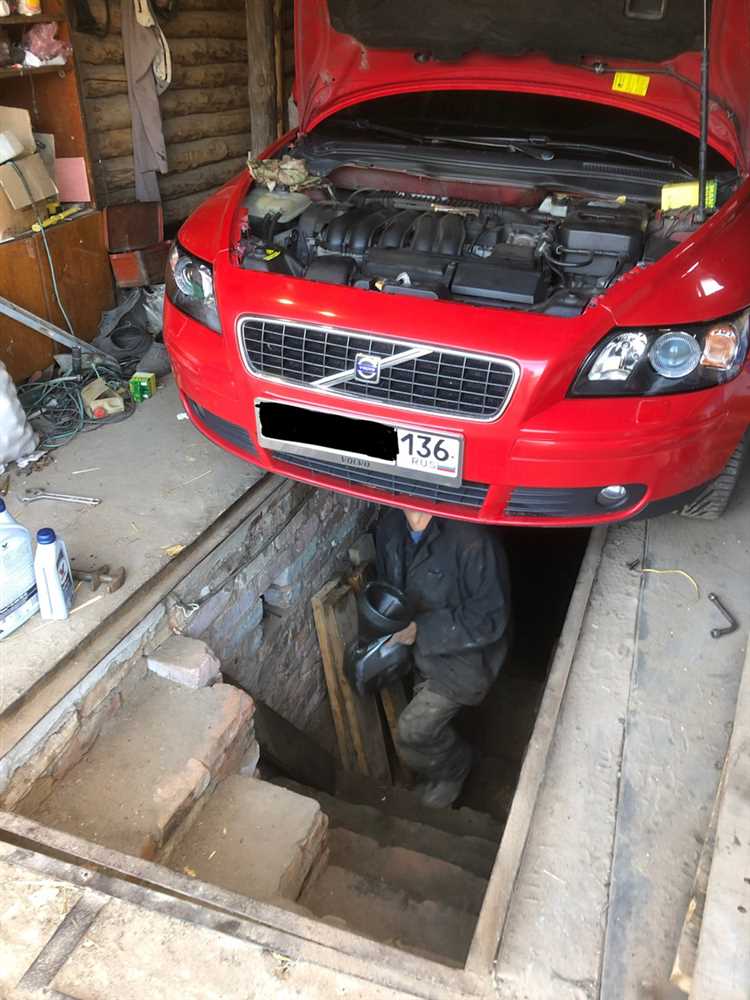

Следующий шаг – визуальный осмотр подкапотного пространства. В моторном отсеке, с водительской стороны, найдите жгут, идущий к главному тормозному цилиндру. От него должен отходить отдельный разъем к датчику педали тормоза с тремя проводами. Если проводов всего два, потребуется доустановка дополнительной линии для сигнала круиз-контроля.
Контроль наличия блока управления производится через диагностический разъем OBD-II. Подключите сканер, совместимый с Volvo (например, VIDA или DICE), и выполните считывание конфигурации автомобиля. В разделе «CEM» проверьте наличие параметра «Cruise Control» со значением «Present» или «Available for activation». Отсутствие параметра означает, что блок управления не поддерживает круиз, и потребуется его замена или прошивка блока CEM.
Также обратите внимание на наличие переключателя сцепления с двумя контактами. Если он одноконтактный – круиз-контроль отключаться при выжиме педали не будет, что может быть опасно. В этом случае необходима замена датчика на двухпозиционный.
Выбор подходящей диагностической программы и кабеля для Volvo S40
Для прошивки круиз-контроля на Volvo S40 необходим доступ к системе управления автомобилем через OBD-II разъём. Самым надёжным вариантом остаётся использование программы Volvo DICE с VIDA 2014D, так как она обеспечивает полный доступ к параметрам блока управления (ECU) и позволяет активировать опции, включая круиз-контроль.
VIDA (Vehicle Information and Diagnostics for Aftersales) – официальное программное обеспечение Volvo, совместимое с моделями S40 второго поколения (2004–2012). Версия 2014D считается наиболее стабильной для работы вне дилерского сервиса. Не поддерживает Windows 10 без доработок – рекомендуется установка на Windows 7 x64.
Адаптер Volvo DICE должен быть оригинальным или качественной репликой на чипе FTDI, обеспечивающей стабильное соединение. Дешёвые клоны на чипе CH340 часто вызывают обрывы связи и некорректную передачу данных, что критично при прошивке. Важный момент – наличие встроенного драйвера USB-to-COM в комплекте или возможность его установки вручную.
Альтернативой может служить OpenDiag для Volvo или Vol-FCR – но эти программы ограничены в возможностях и подходят лишь для чтения ошибок и мониторинга параметров. Они не позволяют активировать функции через прошивку, что делает их непригодными для текущей задачи.
Для стабильной работы VIDA требуется отключение обновлений Windows, настройка Internet Explorer 11 в качестве браузера по умолчанию и установка всех .NET-компонентов. Работу программы следует запускать через ярлык «VIDA All-in-One», проверив наличие соединения с DICE через тест в разделе «Vehicle Communication».
Подключение к блоку управления автомобиля через OBD-II разъём
Для прошивки круиз-контроля на Volvo S40 необходимо прямое соединение с ECU через штатный OBD-II разъём, расположенный под рулевой колонкой, слева от педали сцепления. Подключение выполняется через адаптер USB-OBDII с поддержкой протокола ISO 9141-2, который используется в большинстве моделей Volvo этого поколения.
Рекомендуемое оборудование: адаптер ELM327 (на чипе PIC18F25K80) или Volvo DICE (оригинал или качественная копия). Первый вариант совместим с большинством сторонних утилит, второй – с программным обеспечением Volvo VIDA.
Перед подключением выключите зажигание и убедитесь в исправности адаптера. Подключите устройство к OBD-II порту, затем соедините его с ноутбуком. Включите зажигание, не заводя двигатель. Убедитесь, что адаптер определяется системой, и установлены необходимые драйверы.
Программное обеспечение: для считывания и активации круиз-контроля потребуется Volvo VIDA 2014D или сторонняя утилита вроде VOL-FCR для более ранних моделей. VIDA требует регистрации пользователя и корректного соединения с блоком управления. При первом запуске программа выполнит самодиагностику всех модулей – дождитесь завершения процесса.
Важно: при работе с ECU через OBD-II категорически запрещено отключать питание, вытаскивать адаптер или запускать двигатель. Нарушение этих условий может привести к повреждению блока управления.
Скачивание и установка прошивки круиз-контроля с проверенного источника
Порядок действий:
- Зарегистрируйтесь на форуме и найдите тему, соответствующую вашей модификации S40 (например, 2.0D 2007 года).
- Скачайте файл прошивки с расширением .bin или .hex. Убедитесь, что автор темы подтвердил работоспособность на аналогичной модели.
- Проверьте контрольную сумму файла с помощью утилиты, например, HxD или WinMD5, чтобы исключить повреждение при загрузке.
- Установите на ПК программное обеспечение Volvo DICE + VIDA либо альтернативу, поддерживающую загрузку прошивок в ECU, например, D5T5 или BSR PPC.
- Подключите адаптер Volvo DICE к OBD-II разъёму и дождитесь установления соединения с блоком управления.

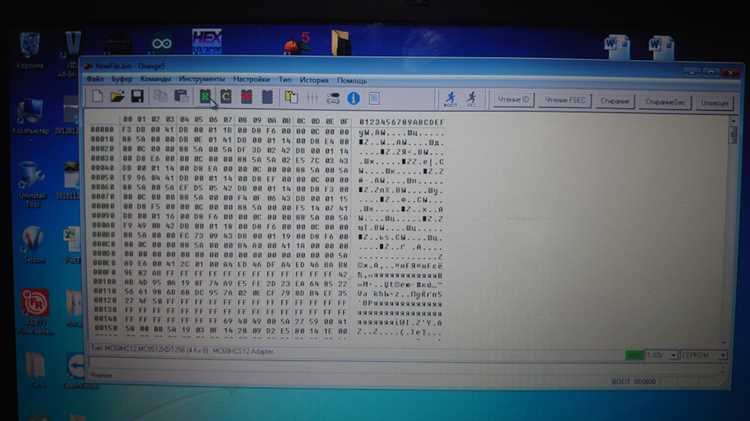

- Сделайте резервную копию текущей прошивки через интерфейс программы.
- Загрузите новую прошивку, следуя точной инструкции из темы. Не выключайте зажигание и не прерывайте процесс до завершения.
После завершения загрузки рекомендуется выполнить адаптацию параметров круиз-контроля и провести тест-драйв для проверки стабильности работы.
Пошаговое выполнение прошивки с использованием VIDA или альтернатив
1. Установите VIDA 2014D на совместимый ноутбук с Windows 7 x64. Отключите автоматическое обновление системы и антивирус, чтобы избежать конфликтов. Для установки потребуется виртуальная машина или полная локальная установка SQL Server и Internet Explorer 9.
2. Подключите диагностический адаптер Volvo Dice к OBD2-разъему автомобиля. Используйте оригинальный или проверенный клон с стабильной прошивкой. Подключите адаптер к компьютеру через USB.
3. Запустите VIDA, авторизуйтесь под пользователем admin. Дождитесь полной инициализации модулей. Убедитесь, что программа распознала VIN автомобиля. Если нет, проверьте соединение и питание адаптера.
4. Перейдите в раздел Diagnostics, выберите вкладку «Vehicle Communication». Откройте список модулей и найдите ECM (Engine Control Module). Подтвердите его корректную идентификацию.
5. Откройте вкладку «Software» и выберите опцию загрузки ПО. Без подключения к официальному серверу Volvo (VOE) перепрошивка невозможна. В качестве альтернативы используйте модифицированные офлайн-пакеты прошивок и утилиты, например, Volvo Software Updater или D5T5.
6. При использовании D5T5 загрузите лицензионный файл .zip с конфигурацией круиз-контроля, соответствующий вашей модели S40 и номеру ECU. Убедитесь, что файл подходит к вашей версии двигателя и трансмиссии.
7. Откройте D5T5 Loader, подключите Dice, выберите загруженный .zip, затем – модуль ECM. Запустите процесс прошивки. Не выключайте зажигание и не отсоединяйте питание до завершения процедуры. Процесс занимает 5–10 минут.
8. После завершения проверьте успешную активацию круиз-контроля через VIDA: зайдите в «Vehicle Profile» – «Installed Options». Убедитесь, что опция «Cruise Control» отображается как активная. При необходимости выполните калибровку кнопок на руле.
9. Проведите дорожный тест. Включите круиз-контроль на скорости свыше 30 км/ч. Убедитесь, что функции удержания и регулировки скорости работают корректно. При ошибках проверьте кодировки CAN-шины и повторите прошивку.

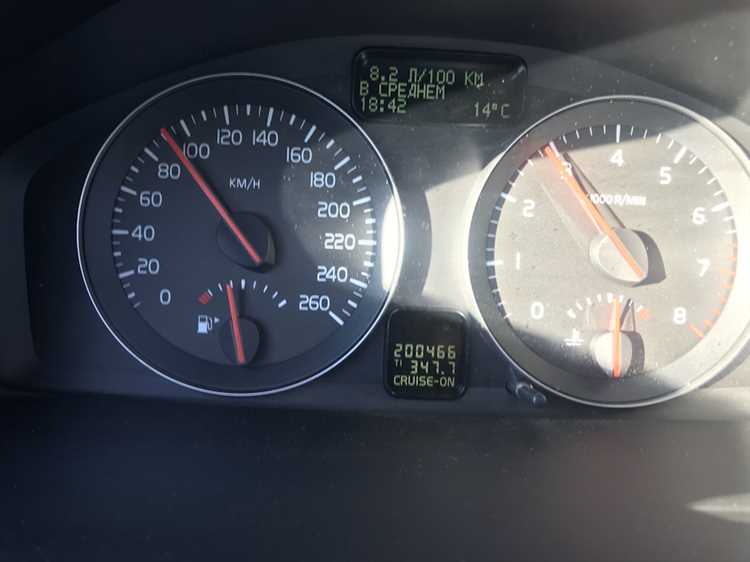

Проверка работы круиз-контроля после завершения прошивки
После завершения прошивки круиз-контроля на Volvo S40 необходимо тщательно проверить его работоспособность. В первую очередь, убедитесь, что все элементы системы подключены и работают корректно. Проверьте, не возникли ли ошибки на приборной панели – они могут указывать на проблемы с системой после прошивки.

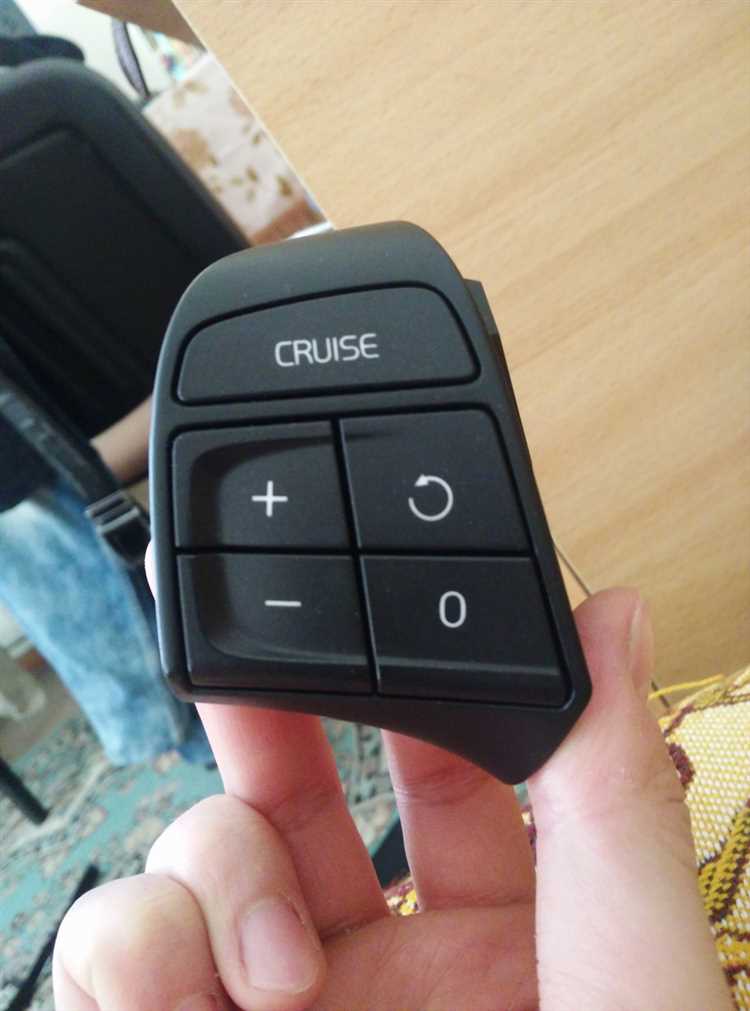

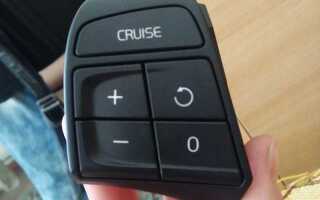

Первым шагом является проверка функционала включения круиз-контроля. Включите зажигание, но не заводите двигатель. Затем активируйте круиз-контроль через кнопку на руле. После этого система должна отобразить соответствующий индикатор на приборной панели. Если индикатор не загорается, возможно, прошивка не была выполнена корректно или произошла ошибка при установке.
Далее, убедитесь, что система корректно реагирует на установку скорости. Для этого включите круиз-контроль при движении автомобиля. После достижения требуемой скорости нажмите кнопку установления скорости на руле. Круиз-контроль должен удерживать заданную скорость без вмешательства водителя. Если система не реагирует, проверьте корректность подключения датчиков и датчиков скорости, а также настройки в прошивке.
Важно протестировать работу системы при разных условиях: при плавном ускорении и на сплошных участках дороги. Проверка тормозного отклика круиз-контроля также необходима. При активации тормоза круиз-контроль должен автоматически деактивироваться. Если этого не происходит, нужно перепроверить настройки в прошивке или датчики тормозной системы.
Не забудьте также о тестировании работы функции ускорения с круиз-контролем. При необходимости ускориться, система должна позволить это при нажатии на педаль акселератора, а затем вернуться к установленной скорости после отпускания педали.
Если все проверки прошли успешно, и система работает корректно, можно считать прошивку завершённой. В случае возникновения любых неисправностей повторите проверку подключения компонентов или попробуйте перепрошить систему. Тщательная проверка каждого аспекта работы круиз-контроля позволит избежать дальнейших проблем при эксплуатации автомобиля.
Устранение возможных ошибок и откат прошивки при необходимости
При прошивке круиз-контроля на Volvo S40 могут возникнуть различные проблемы, связанные с несовместимостью прошивки с системой автомобиля или ошибками в процессе установки. Важно знать, как их диагностировать и устранять.
Основные ошибки и методы их устранения:
- Ошибка подключения к ECU: Проверьте соединение между компьютером и OBD-II адаптером. Убедитесь в правильности выбора COM-порта в программном обеспечении для прошивки.
- Неудачная прошивка: Если процесс прошивки завершился с ошибкой или не был выполнен до конца, необходимо повторить процесс с использованием стабильной версии прошивки. Иногда помогает использование другого программного обеспечения или обновление драйверов для адаптера.
- Неправильная версия прошивки: Если после прошивки круиз-контроль не функционирует должным образом, вероятно, использована неподходящая версия прошивки. В этом случае нужно вернуться к оригинальной версии или попытаться найти другую совместимую.
- Ошибка работы круиз-контроля: В некоторых случаях после прошивки может возникнуть сбой в работе системы. Проверьте ошибки с помощью диагностики через OBD-II, проверьте состояние датчиков и проводки, так как иногда проблема может быть не в прошивке, а в неисправности компонентов автомобиля.
Если все вышеперечисленные методы не помогли, можно выполнить откат прошивки.
Откат прошивки: При необходимости откатить прошивку до заводской версии, выполните следующие действия:
- Загрузите исходную заводскую прошивку с официального сайта Volvo или из резервной копии, если она была создана до внесения изменений.
- Подключите автомобиль к компьютеру через OBD-II адаптер и запустите программу для прошивки.
- Выберите функцию отката или восстановления заводской прошивки в программе и следуйте инструкциям на экране.
- После завершения процесса проверьте, восстановлена ли функциональность системы, и убедитесь, что нет ошибок.
Важно помнить, что при откате прошивки могут быть потеряны все изменения, сделанные ранее. Поэтому рекомендуется делать резервные копии данных перед любыми манипуляциями с прошивкой.
При отсутствии опыта или уверенности в собственных силах рекомендуется обратиться к профессионалам, чтобы избежать повреждения системы автомобиля.
Вопрос-ответ:
Что такое прошивка круиз-контроля на Volvo S40 и зачем она нужна?
Прошивка круиз-контроля на Volvo S40 — это процесс обновления или изменения программного обеспечения, управляющего системой круиз-контроля в автомобиле. Цель прошивки — улучшить работу системы, адаптировать её под особенности конкретного автомобиля или внести изменения в функциональность, такие как повышение точности работы или добавление новых функций. Процесс прошивки может быть полезен владельцам, желающим настроить автомобиль под свои потребности или устранить некоторые заводские ограничения.
Как можно самостоятельно прошить круиз-контроль на Volvo S40? Это сложная задача?
Самостоятельная прошивка круиз-контроля на Volvo S40 требует определённых знаний в области автотехники и работы с диагностическим оборудованием. В первую очередь, нужно иметь доступ к соответствующему программному обеспечению и устройству для чтения и записи данных на блок управления автомобиля. Процесс можно разделить на несколько этапов: подготовка оборудования, скачивание нужной прошивки, подключение к автомобилю и запись данных в блок управления. Без опыта работы с автоэлектроникой такую задачу лучше не выполнять самостоятельно, так как неправильная прошивка может привести к сбоям в работе системы или даже повреждению компонентов.
Какие риски могут быть при самостоятельной прошивке круиз-контроля на Volvo S40?
Риски, связанные с самостоятельной прошивкой круиз-контроля на Volvo S40, включают возможность повредить блок управления, что может привести к сбоям в работе системы или даже отказу круиз-контроля. Неправильная прошивка может вызвать проблемы с другими электронными системами автомобиля, такими как тормоза или управление двигателем. Также важно учитывать, что в случае некорректной прошивки может потребоваться дорогостоящая диагностика или повторная перепрошивка с помощью специалистов. В некоторых случаях это может привести к аннулированию гарантии автомобиля.
Где можно найти прошивку для круиз-контроля на Volvo S40?
Прошивку для круиз-контроля на Volvo S40 можно найти на специализированных форумах и сайтах, посвящённых Volvo или тюнингу автомобилей. Также можно обратиться к автосервисам, которые занимаются прошивкой автомобилей, они могут предоставить нужное ПО или выполнить процедуру за вас. Важно выбирать проверенные источники, так как неправильная прошивка или неофициальное ПО могут вызвать проблемы с работой системы. Не стоит скачивать прошивки с сомнительных сайтов, так как они могут быть заражены вирусами или содержать ошибки.
Можно ли вернуть систему круиз-контроля на заводские настройки после прошивки?
Да, вернуть систему круиз-контроля на заводские настройки после прошивки можно. Для этого нужно выполнить сброс до заводских установок через диагностический сканер или с помощью соответствующего ПО. Процесс восстановления заводских настроек удалит все изменения, сделанные при прошивке, и система будет работать так, как это предусмотрено производителем. Однако важно помнить, что для этого потребуется соответствующий опыт работы с программным обеспечением и диагностическим оборудованием, иначе можно случайно изменить другие параметры автомобиля.
