Как проверить датчик коленвала заз шанс

Проблемы с датчиком коленвала на ЗАЗ Шанс могут привести к нарушению работы двигателя. Невозможность правильно определить положение коленвала зачастую вызывает сбои в подаче топлива и зажигании, что, в свою очередь, негативно сказывается на мощности и экономии топлива. Для диагностики нужно использовать специализированное оборудование, но можно проверить датчик и самостоятельно, соблюдая несколько важных шагов.

1. Визуальный осмотр: Прежде всего, необходимо проверить состояние самого датчика. Для этого откройте капот и найдите датчик коленвала, расположенный на блоке цилиндров рядом с шкивом коленвала. Проверьте его на наличие повреждений, загрязнений или следов износа. Коррозия контактов может стать причиной нестабильной работы устройства.

2. Проверка проводки: Убедитесь, что проводка, ведущая к датчику, не имеет механических повреждений и проводники не окислены. Плохое соединение может вызвать неполадки в передаче сигнала от датчика к ЭБУ. Для диагностики проводки можно использовать мультиметр, проверив сопротивление и напряжение в цепи.

3. Тестирование с помощью мультиметра: При помощи мультиметра можно проверить работоспособность датчика. Для этого подключите мультиметр к контактам датчика и вращайте коленвал вручную. Если датчик исправен, мультиметр должен фиксировать изменения напряжения при каждом прохождении магнитного поля мимо датчика. Если изменений нет, это указывает на неисправность датчика.

4. Проверка сигнала с помощью сканера: Еще один способ – это использование диагностического сканера, который позволяет проверить сигнал от датчика коленвала, отправляемый в ЭБУ. Если сканер не зафиксирует корректного сигнала, это может указывать на неисправность датчика или проблемы с проводкой.

После проведения всех тестов, если датчик не прошел проверку, его необходимо заменить. При этом важно выбрать качественную деталь, чтобы избежать повторных поломок в будущем.

Определение неисправности датчика коленвала на ЗАЗ Шанс

Датчик коленвала на ЗАЗ Шанс выполняет важную функцию в системе зажигания и впрыска, обеспечивая точное определение положения коленчатого вала. При неисправности датчика могут возникать проблемы с запуском двигателя, его неустойчивой работой или отказом системы зажигания. Чтобы своевременно выявить неисправность, следует обратить внимание на несколько ключевых признаков.

Первый признак неисправности – это проблемы с запуском двигателя. При неисправности датчика коленвала двигатель может не запускаться или работать с перебоями. Это связано с тем, что ЭБУ не получает сигнала о положении коленчатого вала, что нарушает синхронизацию работы системы зажигания и впрыска.

Второй признак – нестабильная работа двигателя. Если двигатель работает с перебоями, особенно на холостых оборотах, это может указывать на проблемы с датчиком коленвала. Также возможен симптом в виде сильных вибраций в момент работы двигателя.

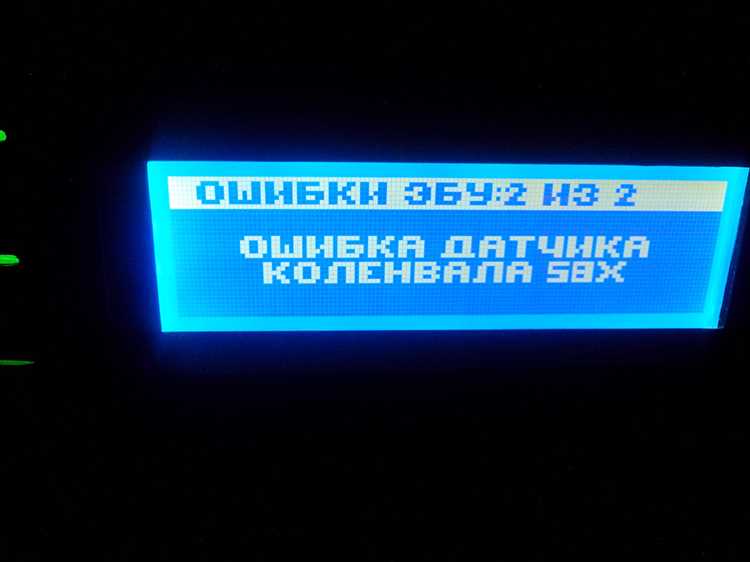

Третий признак – ошибка в бортовом компьютере. Если на панели приборов загорается ошибка «Check Engine» или появляются другие предупреждения о неисправности двигателя, необходимо проверить сигнал с датчика коленвала с помощью диагностического сканера. Отсутствие сигнала или некорректное его значение часто указывают на неисправность датчика.

Для диагностики датчика коленвала на ЗАЗ Шанс можно использовать мультиметр. Необходимо измерить сопротивление датчика, которое должно находиться в пределах 500-1000 Ом при комнатной температуре. Если сопротивление выходит за пределы этих значений или составляет бесконечность, датчик требует замены.

Еще один метод диагностики – это проверка датчика с помощью осциллографа. На нормальном датчике коленвала сигнал должен быть периодичным и иметь характерный вид для индуктивных датчиков. Если сигнал отсутствует или имеет неправильную форму, это указывает на неисправность датчика.

Проверка проводки и разъемов также имеет важное значение. Иногда проблемы с датчиком коленвала могут быть связаны с плохим контактом или повреждением проводки. Необходимо осмотреть проводку на наличие повреждений, а также тщательно проверить соединения разъемов датчика.

Если после выполнения всех проверок неисправность сохраняется, то датчик следует заменить. Замена датчика коленвала на ЗАЗ Шанс обычно не вызывает сложностей, но важно соблюдать порядок и правильно установить новый датчик, чтобы избежать проблем в дальнейшем.

Проверка сопротивления датчика коленвала с помощью мультиметра

Для проверки датчика коленвала на ЗАЗ Шанс с помощью мультиметра, сначала необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Подготовьте мультиметр, установив его в режим измерения сопротивления (Ом). Сопротивление датчика коленвала должно находиться в пределах 500-1000 Ом, в зависимости от модели датчика.

Подключите щупы мультиметра к контактам датчика. Один щуп должен быть на выходном контакте, а второй – на «земле» или корпусе автомобиля. Если сопротивление выходит за пределы указанного диапазона или вообще отсутствует, датчик требует замены. В случае, если сопротивление слишком высоко или низко, это может указывать на неисправность датчика или его проводки.

При нормальном сопротивлении датчик может быть проверен на работоспособность путем подсоединения его к машине и проверки сигнала, генерируемого при вращении коленвала. Однако, для начала проверки мультиметром достаточно.

Важно: Следите за тем, чтобы щупы мультиметра не касались других частей автомобиля, так как это может привести к неверным показаниям или повреждению мультиметра.

Как проверить датчик коленвала с использованием осциллографа

1. Подключение осциллографа. Подключите щуп осциллографа к выходному контакту датчика коленвала. Второй щуп следует подключить к «массе» автомобиля. Убедитесь, что осциллограф настроен на режим отображения сигнала с соответствующим временем и напряжением.
2. Проверка сигнала на холостых оборотах. Запустите двигатель и измерьте сигнал на холостых оборотах. На экране осциллографа должен быть виден регулярный импульс. В идеале, сигнал должен быть постоянным по амплитуде и частоте.
3. Проверка сигнала на различных оборотах. Постепенно увеличивайте обороты двигателя. Осциллограф должен показывать увеличение частоты импульсов при повышении оборотов. Частота импульсов пропорциональна вращению коленвала.
4. Анализ формы сигнала. На осциллограмме должны быть видны четкие прямоугольные импульсы, соответствующие каждому пропеллеру или магниту, установленному на датчике. Неровности, скачки или отсутствие импульсов могут указывать на неисправности датчика.
5. Проверка на постоянство сигнала. Прерывания или искажения сигнала могут свидетельствовать о нарушении работы датчика или проводки. Если сигнал обрывается или меняет форму при увеличении нагрузки на двигатель, это подтверждает проблему с датчиком.

Если сигналы на экране осциллографа отличаются от нормальных, рекомендуется проверить состояние проводки и самого датчика. В случае отсутствия нормального сигнала или его нестабильности, датчик коленвала подлежит замене.

Ремонт или замена датчика коленвала на ЗАЗ Шанс: что выбрать?

Если на ЗАЗ Шанс возникли проблемы с датчиком коленвала, первым шагом стоит диагностика. Часто проблема заключается в загрязнении или повреждении датчика, что делает его ремонт возможным. Однако, если датчик сильно изношен или поврежден, его замена будет более эффективным решением.

Ремонт датчика коленвала возможен, если обнаружены лишь незначительные повреждения, например, загрязнение. В таких случаях можно очистить контакты и проверить работоспособность компонента. Однако в случае повреждения чувствительного элемента или износ системы, ремонт не всегда приведет к длительному результату. В таких случаях замена датчика становится оптимальным выбором, так как новый датчик гарантирует стабильную работу двигателя.

При выборе замены датчика стоит учитывать его стоимость и сложность установки. В случае с ЗАЗ Шанс датчик можно заменить самостоятельно, но для этого потребуется опыт работы с автомобилем. Важно также выбрать качественный заменитель, чтобы избежать частых поломок в будущем.

Замена датчика коленвала позволит устранить не только неисправность, но и избежать возможных проблем с работой двигателя, таких как неправильный угол опережения зажигания или сбои в работе системы управления двигателем. Если датчик неисправен, двигатель может начать работать нестабильно, что приведет к плохому запуску или затруднениям при разгоне. Эти проблемы могут вызвать дополнительные повреждения двигателя, что делает замену датчика более выгодным решением в долгосрочной перспективе.

Тестирование проводки и соединений датчика коленвала

Для проверки проводки и соединений датчика коленвала на ЗАЗ Шанс необходимо следовать определённому порядку, чтобы исключить возможные неисправности в электрической цепи. Начните с визуального осмотра проводки на наличие повреждений, таких как изломы, перетёртости или перегибы, которые могут вызвать короткое замыкание или разрыв цепи.

Затем проверьте соединения на наличие коррозии или окисления, особенно в местах подключения к датчику и блоку управления двигателем. Отсутствие хорошего контакта может приводить к нестабильной работе системы. Если соединения выглядят чистыми, но контакт ненадёжный, стоит обработать их специальным контакторем для предотвращения окисления.

После визуальной проверки используйте мультиметр для измерения сопротивления проводки. Поставьте мультиметр в режим измерения сопротивления и подключите щупы к концам проводов, идущих от датчика коленвала. Нормальное сопротивление в исправной цепи должно быть близким к нулю. Значение, значительно отклоняющееся от этого, может свидетельствовать о повреждении проводки.

Далее проверьте проводку под нагрузкой. Для этого включите зажигание и, не заводя двигатель, измерьте напряжение на проводах датчика. При исправной проводке напряжение должно соответствовать значениям, указанным в технической документации (обычно от 5 до 12 В). Если напряжение отсутствует или нестабильно, стоит проверить блок управления и реле, отвечающее за подачу питания на датчик.

Если проводка и соединения в порядке, а датчик продолжает работать некорректно, причина может заключаться в самом датчике коленвала. В этом случае следует провести тестирование самого датчика или заменить его на исправный компонент.

Пошаговая инструкция по снятию датчика коленвала

1. Отключите аккумулятор, чтобы избежать случайного замыкания при работе с электрическими компонентами.

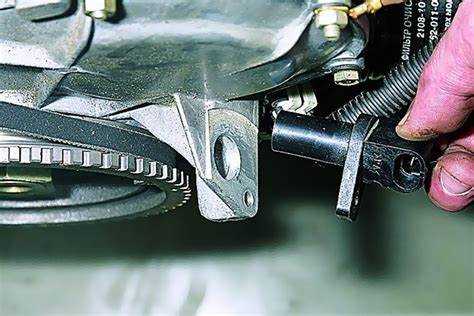

2. Найдите датчик коленвала. На ЗАЗ Шанс он расположен в нижней части двигателя, рядом с маховиком.

3. Снимите пластиковую защитную крышку, если она присутствует. Для этого открутите винты или болты, удерживающие крышку.

4. Отсоедините разъем датчика от проводки. Используйте отвертку с плоским жалом, чтобы аккуратно освободить разъем, избегая повреждений.

5. Ослабьте крепежные болты датчика. Обычно они находятся в месте его крепления к блоку двигателя. Используйте торцевой ключ подходящего размера.

6. Аккуратно снимите датчик с его места. При необходимости, слегка подденьте его, чтобы он легко вышел из посадочного места.

7. Проверьте снятый датчик на наличие повреждений или загрязнений. Если требуется, замените его на новый.

8. Установите новый датчик в обратном порядке, убедившись, что он правильно сидит в посадочном месте и подключен к проводке.

9. Подключите аккумулятор и выполните проверку работы двигателя, чтобы убедиться в правильности установки.

Как правильно установить новый датчик коленвала на ЗАЗ Шанс

Перед установкой нового датчика коленвала на ЗАЗ Шанс необходимо убедиться в корректной диагностике неисправности. После этого выполните следующие шаги для правильной замены.

1. Подготовка инструмента и автомобиля:

Для работы потребуется ключ на 10 мм, отвертки, трещотка с удлинителем, а также новый датчик коленвала. Установите машину на ровную поверхность, откройте капот и отсоедините отрицательную клемму аккумулятора для предотвращения короткого замыкания.

2. Снятие старого датчика:

Найдите старый датчик коленвала. На ЗАЗ Шанс он расположен рядом с зубчатым колесом, в нижней части двигателя. Для доступа может понадобиться снять защиту поддона картера или другие элементы. Используйте ключ для откручивания болтов крепления датчика. Аккуратно извлеките датчик, чтобы не повредить его разъем.

3. Очистка и подготовка места установки:

После снятия старого датчика очистите место установки от грязи и масла. Используйте мягкую тряпку или очиститель для деталей. Проверьте, чтобы в отверстии не осталось старых остатков герметика или мусора.

4. Установка нового датчика:

Перед установкой нового датчика, сравните его с предыдущим, чтобы убедиться в совпадении модели. Подключите разъем нового датчика и установите его на место старого. Закрутите крепежные болты до конца, но не перетягивайте, чтобы не повредить резьбу.

5. Проверка работы:

После установки подключите аккумулятор и запустите двигатель. Проверьте работу нового датчика: мотор должен запуститься без задержек, а на панели приборов не должно загораться соответствующих индикаторов неисправности.

6. Завершающая проверка:

Прослушайте работу двигателя на разных оборотах, чтобы убедиться в нормальной работе датчика коленвала. Если после установки датчик не функционирует корректно, проверьте подключение и исправность самого датчика.

Как избежать распространенных ошибок при проверке датчика коленвала

Правильная проверка датчика коленвала на ЗАЗ Шанс требует внимательности и точности. Многие владельцы автомобилей совершают ошибки, которые могут привести к неправильным результатам диагностики. Вот как этого избежать.

• Ошибка: Использование мультиметра с низким качеством – низкокачественные мультиметры могут давать неточные показания при измерении сопротивления датчика. Используйте прибор с достаточной чувствительностью, чтобы точно оценить параметры датчика.
• Ошибка: Неправильное подключение мультиметра – при измерении сопротивления важно правильно подключить щупы. Неправильное соединение может привести к искажению показаний. Убедитесь, что щупы подсоединены к клеммам датчика, а не к проводам в разрывной цепи.
• Ошибка: Игнорирование возможных неисправностей проводки – часто проблема не в самом датчике, а в его проводке. Прежде чем проводить диагностику датчика, проверьте целостность проводки и разъемов. Неисправности в проводке могут маскировать реальные проблемы с датчиком.
• Ошибка: Несоответствие условий измерений – при проверке датчика на машине важно, чтобы двигатель был выключен и ключ зажигания снят. В противном случае приборы могут зафиксировать ошибочные значения из-за наличия напряжения в цепи.
• Ошибка: Пропуск проверки целостности датчика – перед измерением сопротивления датчика важно визуально осмотреть его на наличие повреждений. Трещины, загрязнения или следы коррозии могут серьезно повлиять на его работу.
• Ошибка: Недооценка влияния температуры – температура двигателя может изменять сопротивление датчика. Для получения точных результатов проводите проверку на холодном двигателе или дайте ему остыть перед диагностикой.
• Ошибка: Пренебрежение рекомендациями производителя – каждый автомобиль и датчик имеют свои особенности. Следуйте техническим рекомендациям производителя автомобиля при проведении проверки, чтобы избежать ошибок в интерпретации данных.

Следуя этим рекомендациям, вы сможете избежать распространенных ошибок и правильно проверить датчик коленвала на ЗАЗ Шанс. Важно помнить, что точность диагностики зависит от внимательности к деталям.

Вопрос-ответ:

Какие признаки могут указывать на неисправность датчика коленвала на ЗАЗ Шанс?

На ЗАЗ Шанс неисправность датчика коленвала может проявляться затруднённым запуском двигателя или его полной невозможностью завестись, нестабильной работой на холостом ходу, провалами при разгоне и самопроизвольной остановкой двигателя. Также может загораться лампа «Check Engine». В отдельных случаях двигатель может глохнуть на ходу. Все эти признаки связаны с тем, что датчик определяет положение коленчатого вала, а при его сбое система управления не может правильно рассчитывать момент впрыска топлива и зажигания.

Можно ли проверить датчик коленвала без демонтажа и как это сделать?

Да, базовую проверку можно провести прямо на автомобиле, не снимая датчик. Для этого нужен мультиметр. Сначала отключают разъём от датчика. Затем измеряют сопротивление между контактами. У исправного датчика сопротивление обмотки обычно находится в пределах 500–750 Ом (точное значение зависит от типа датчика). Также можно проверить, даёт ли датчик сигнал при проворачивании двигателя стартером — на выходе должен появляться переменный ток небольшой амплитуды. Если сигнала нет, датчик вероятно неисправен.

Где расположен датчик коленвала на ЗАЗ Шанс и как к нему добраться?

Датчик коленвала на ЗАЗ Шанс расположен в нижней части двигателя, ближе к маховику, рядом с коробкой передач. Чтобы получить к нему доступ, нужно поднять автомобиль, например, с помощью домкрата и надёжно зафиксировать. После этого его видно снизу, рядом с местом соединения двигателя и коробки. Удобнее всего снимать датчик снизу, открутив один болт крепления и отсоединив разъём питания. Работать желательно на остывшем двигателе, так как доступ ограничен и можно обжечься.

Можно ли спутать неисправность датчика коленвала с другими проблемами в системе зажигания или подачи топлива?

Да, симптомы сбоя датчика коленвала могут быть похожи на неисправности в других узлах. Например, похожие признаки могут вызывать проблемы с модулем зажигания, катушкой, бензонасосом или ЭБУ. Однако отличие в том, что при поломке датчика коленвала ЭБУ зачастую не видит сигнала оборотов, что можно отследить через диагностический сканер. Если сканер показывает отсутствие сигнала от датчика или код ошибки типа P0335, это прямое указание на неисправность именно этого элемента.
