Энергоаккумулятор на КамАЗе – это ключевой элемент тормозной системы, совмещающий функции пружинного и пневматического торможения. Его неисправность может привести к полной потере тормозного усилия. Проверка устройства без демонтажа позволяет своевременно выявить проблемы и избежать дорогостоящего ремонта или аварийной ситуации.
Для диагностики состояния энергоаккумулятора на автомобиле КамАЗ необходимо обеспечить стояночную безопасность, установить клинья под колёса и сбросить давление в пневмосистеме. Визуальный осмотр включает оценку герметичности, трещин на корпусе, следов коррозии, а также положения штока при отсутствии давления – он должен быть полностью втянут.
Проверка хода штока выполняется путём подачи воздуха в систему: при нажатии на тормоз педаль должна оставаться упругой, а шток – выходить на заданное расстояние. При включении стояночного тормоза следует проконтролировать, выходит ли шток под действием пружины. Отклонения указывают на ослабление возвратной пружины или заедание поршня.
Дополнительно рекомендуется прослушать энергоаккумулятор на наличие шипения, указывающего на утечку воздуха через диафрагму или уплотнения. При отсутствии необходимого давления тормоза должны автоматически заблокироваться – это основной признак исправности пружинного механизма. Несоблюдение этого условия требует немедленной замены устройства.

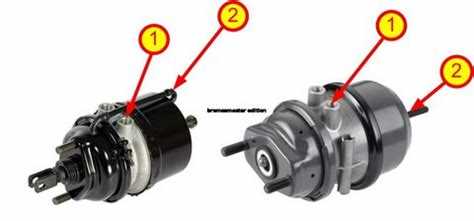

Как определить разгерметизацию энергоаккумулятора по внешним признакам
При разгерметизации энергоаккумулятора КамАЗ наблюдается утечка воздуха. Один из характерных признаков – постоянное шипение из вентиляционного отверстия корпуса, особенно после выключения зажигания. Это свидетельствует о нарушении герметичности диафрагмы или уплотнений.
Ещё один симптом – медленное нарастание давления в пневмосистеме при запуске двигателя. При исправной системе давление должно стабилизироваться за 3–5 минут. Если этого не происходит – возможна внутренняя утечка воздуха в энергоаккумуляторе.
Обратите внимание на тормозные характеристики. Если один из тормозных контуров начинает работать с задержкой или не полностью снимается с тормоза при подаче воздуха – это может указывать на разгерметизацию камеры пружинного типа.
Осмотрите корпус на наличие загрязнений, следов масла и пыли вокруг стыков. Появление влажных пятен на корпусе энергоаккумулятора, особенно в зоне шпилек или резьбовых соединений, говорит о повреждении мембраны или износе сальников.
В случае полного выхода из строя энергоаккумулятор не отпускает тормоз даже при наличии давления в системе, что делает невозможным движение автомобиля. Такой отказ всегда требует немедленной диагностики и замены элемента.
Методика проверки герметичности через утечку воздуха при включении зажигания
Для проверки герметичности энергоаккумулятора КамАЗ при включении зажигания необходимо обеспечить стабильное давление в пневмосистеме – не менее 7,2–7,5 бар. Перед началом процедуры тормозная система должна быть полностью заряжена, двигатель остановлен.
Включите зажигание, не запуская двигатель. Прислушайтесь к области задней тележки – свист или шипение воздуха в районе энергоаккумуляторов свидетельствуют о нарушении герметичности. Наиболее часто утечка происходит в резьбовых соединениях, корпусе тормозной камеры или через стравливающий клапан.
Для локализации утечки используйте мыльный раствор. Нанесите его на фитинги, корпус энергоаккумулятора и клапан сброса давления. Пузырение в зоне нанесения указывает на точку выхода воздуха.
Если шум наблюдается, но визуально утечку обнаружить не удаётся, отсоедините трубку подачи воздуха к подозрительному энергоаккумулятору и заглушите её. Включите зажигание повторно. Отсутствие звука после отключения конкретного контура подтверждает неисправность данной камеры.
Наличие утечки требует немедленной замены энергоаккумулятора или устранения дефектного соединения. Продолжение эксплуатации при негерметичности недопустимо из-за риска отказа стояночного тормоза.
Проверка хода штока энергоаккумулятора при помощи рулетки
Перед началом измерений необходимо обеспечить полную разрядку энергоаккумулятора. Для этого следует заглушить двигатель, несколько раз нажать на педаль тормоза и убедиться в отсутствии остаточного давления в системе.
После разрядки зафиксируйте положение штока. Приложите рулетку к корпусу тормозной камеры так, чтобы нулевая отметка совпадала с краем корпуса, из которого выходит шток. Зафиксируйте это значение как начальное положение.
Затем с помощью подачи воздуха в контур или активируя стояночный тормоз, обеспечьте полное выдвижение штока. Измерьте расстояние от той же точки на корпусе до новой позиции конца штока. Это будет рабочий ход штока.
Нормальное значение хода штока для энергоаккумулятора типоразмера 24 составляет 25–30 мм. Превышение 35 мм указывает на износ внутренних компонентов или неисправность диафрагмы. Ход менее 20 мм свидетельствует о неполном выдвижении, что может быть вызвано заеданием штока, загрязнением или низким давлением в системе.
Измерение следует проводить с точностью до миллиметра. При выявлении отклонений от нормы необходимо провести диагностику на предмет утечек воздуха, засорения клапанов или механических повреждений внутри камеры.
Анализ давления в пневмосистеме при нажатии и отпускании тормоза
Для проверки работы энергоаккумуляторов без демонтажа необходимо анализировать изменение давления в пневмосистеме при активации и деактивации тормозов. В нормальных условиях при полном нажатии педали тормоза давление в контуре привода тормозных камер должно составлять от 6,5 до 8,0 кгс/см². Если значение не достигает 6,5 кгс/см², это может указывать на негерметичность или неисправность обратных клапанов, редукционных устройств либо наличие утечек в шлангах.
После отпускания педали тормоза давление должно резко снижаться до нуля в контуре тормозных камер, в то время как давление в контуре энергоаккумуляторов должно оставаться стабильным (около 6–8 кгс/см²) до момента включения стояночного тормоза. Задержка снижения давления или его плавное падение свидетельствует о негерметичности обратного клапана или неисправности диафрагмы внутри энергоаккумулятора.
Для анализа необходимо использовать манометр, подключённый к контрольному выходу контура тормозной камеры и к выходу на энергоаккумулятор. При нажатии тормоза давление в контуре тормозной камеры должно расти равномерно, без скачков и провалов. Скачкообразное поведение указывает на залипание клапана тормозного крана или на засорение в пневмолинии.
При отпускании педали важно убедиться, что разрежение воздуха в контуре происходит быстро. Задержка сброса давления более чем на 1–2 секунды указывает на частично закупоренный выпускной канал или на неисправность ускорительного клапана. Проверка производится при заглушенном двигателе после полной зарядки системы.
Если при включении стояночного тормоза давление в контуре энергоаккумуляторов быстро падает ниже 3,8 кгс/см², это признак неисправности ресивера или негерметичного выпускного клапана энергоаккумулятора. В этом случае блокировка колес происходит неравномерно, что особенно опасно при полной загрузке автомобиля.
Как выявить заклинивание пружинного механизма без демонтажа
Для проверки на заклинивание пружинного механизма энергоаккумулятора КамАЗ необходимо выполнить ряд действий, не требующих снятия узла с автомобиля. Работы проводятся на заглушенном двигателе с заторможенным автомобилем.
Признак заклинивания: при наличии давления поршень не перемещается, усилие пружины не компенсируется, и тормозной вал остаётся неподвижным. Это может сопровождаться свистом утечки воздуха через предохранительный клапан, если он имеется, либо полной герметичностью, но без реакции механизма.
Дополнительный метод – проверка реакции на ручное растормаживание. При наличии кран-барашка или механизма аварийного растормаживания вращайте его по часовой стрелке. При исправном пружинном блоке слышно постепенное перемещение поршня. Отсутствие движения или чрезмерное усилие указывает на внутреннее заклинивание, часто вызванное коррозией штока или деформацией направляющих.
Также стоит оценить симметрию торможения по осям. Если один энергоаккумулятор при растормаживании прогревается, а второй – остаётся холодным, это косвенно указывает на то, что один из механизмов заклинил в зажатом положении и создаёт сопротивление движению.
После диагностики обязательна блокировка пневмосистемы и установка упоров под колёса для исключения самопроизвольного движения при восстановлении давления.
Использование мыльного раствора для выявления утечек воздуха
Для проведения проверки потребуется следующие материалы:
- Чистая вода
- Моющее средство (жидкость для мытья посуды или специальное средство для проверки утечек)
- Ёмкость для смешивания раствора
- Щётка или распылитель для нанесения раствора
Рекомендуется использовать раствор с концентрацией моющего средства около 5-10%. Чрезмерно концентрированный раствор может оставить жирные следы на поверхностях, что затруднит последующую диагностику и обслуживание.
Порядок проведения проверки:
- Приготовьте раствор, тщательно размешав воду и моющее средство.
- Нанесите раствор на потенциальные участки утечек: соединения труб, резинотехнические изделия, места стыков.
- Наблюдайте за появлением пузырей. Появление пузырей указывает на утечку воздуха в данном месте.
- В случае обнаружения утечки, следует точно локализовать её и приступить к устранению проблемы (замена уплотнителей, герметизация соединений и т.д.).
Этот метод идеально подходит для выявления мелких утечек, которые не всегда заметны при визуальном осмотре. Он также экономит время, поскольку не требует разборки системы и позволяет оперативно обнаружить проблемные места.
Следует помнить, что при использовании мыльного раствора необходимо учитывать температуру окружающей среды. В холодных условиях мыльный раствор может замерзнуть, что затруднит диагностику.
Вопрос-ответ:
Как можно проверить энергоаккумулятор КамАЗ без его снятия?
Для проверки энергоаккумулятора КамАЗ без снятия рекомендуется выполнить несколько процедур. Во-первых, важно осмотреть внешние компоненты устройства на наличие повреждений и утечек. Далее стоит проверить давление в системе с помощью манометра, подключив его к соответствующему штуцеру. Если давление в норме, аккумулятор функционирует корректно. Также стоит проверить работоспособность клапана, с помощью которого происходит сброс избыточного давления. Если все параметры в пределах нормы, можно считать, что аккумулятор работает исправно.
Можно ли диагностировать неисправности энергоаккумулятора КамАЗ без его снятия?
Да, диагностировать неисправности энергоаккумулятора КамАЗ без его снятия можно, но это требует определенной аккуратности. Необходимо проверить основные параметры работы устройства, такие как давление в системе, наличие утечек и состояния клапанов. Например, если давление не соответствует нормативам, это может свидетельствовать о повреждениях мембраны или утечках в системе. Визуальный осмотр также позволяет заметить трещины или повреждения корпуса, которые могут указывать на необходимость ремонта или замены компонента.
Как узнать, что энергоаккумулятор КамАЗ нуждается в замене без его снятия?
Одним из первых признаков, что энергоаккумулятор КамАЗ требует замены, является нестабильное давление в системе. Если при проверке с помощью манометра давление значительно отклоняется от нормальных значений, это может свидетельствовать о повреждении мембраны или утечках газа. Также стоит обратить внимание на работу тормозной системы: если тормоза начинают плохо работать или требуется более долгое нажатие на педаль тормоза, возможно, аккумулятор потерял свою эффективность. Наблюдение за этими признаками позволяет оперативно выявить проблемы без демонтажа устройства.
Что делать, если энергоаккумулятор КамАЗ не набирает нужного давления?
Если энергоаккумулятор КамАЗ не набирает нужного давления, в первую очередь стоит проверить, нет ли утечек воздуха в системе. Это можно сделать при помощи мыльной жидкости, которая покажет место утечки. Если утечек нет, возможно, проблема кроется в неисправности клапанов или мембраны аккумулятора. В некоторых случаях причиной может быть также неисправность компрессора, который подает воздух в аккумулятор. Если утечки и механические повреждения не обнаружены, рекомендуется прокачать систему, чтобы проверить ее работоспособность.
Какие инструменты понадобятся для проверки энергоаккумулятора КамАЗ без снятия?
Для проверки энергоаккумулятора КамАЗ без его снятия потребуются несколько базовых инструментов. В первую очередь – манометр для измерения давления в системе. Также полезным будет пневматический ключ для работы с воздуховодами, чтобы проверить герметичность соединений. Для выявления утечек пригодится мыльная жидкость, которая позволит легко обнаружить даже маленькие трещины. Также стоит иметь под рукой отвертки и гаечные ключи для проверки состояния клапанов и других элементов системы. Эти инструменты помогут провести диагностику без необходимости снятия аккумулятора.
Как проверить энергоаккумулятор КамАЗ без его снятия?
Для проверки энергоаккумулятора КамАЗ без его снятия можно использовать несколько методов. Один из них — это проверка давления в системе с помощью манометра. Если давление ниже нормы, это может указывать на неисправность аккумулятора. Также стоит проверить визуально герметичность соединений, чтобы исключить возможные утечки. При наличии подозрений на дефекты, можно провести тест с использованием специализированного оборудования для диагностики состояния аккумулятора. Важно помнить, что такие проверки могут дать лишь предварительную информацию, и для более точной диагностики в некоторых случаях все же потребуется снятие элемента.
