Генератор на ЗАЗ 968М выполняет важную функцию по обеспечению электроснабжения автомобиля, подзарядке аккумулятора и питанию всех электрических систем. Его работа напрямую влияет на функционирование системы зажигания, освещения и других компонентов. Поэтому регулярная проверка состояния генератора с помощью мультиметра помогает выявить неисправности на ранней стадии и предотвратить более серьезные поломки.
Для проверки генератора на ЗАЗ 968М потребуется мультиметр с функцией измерения напряжения и тока. Начать проверку стоит с замера напряжения на аккумуляторе. При выключенном двигателе оно должно быть в пределах 12.2–12.7 В. После запуска двигателя это значение должно возрасти до 13.8–14.4 В. Если напряжение не изменяется или слишком высоко, это может свидетельствовать о неисправности генератора.
Не забывайте, что при проверке генератора необходимо соблюдать осторожность, чтобы избежать короткого замыкания или повреждения электрической системы автомобиля.
Подготовка мультиметра для измерений на ЗАЗ 968М
Перед использованием мультиметра для проверки генератора на ЗАЗ 968М необходимо правильно настроить прибор. Убедитесь, что мультиметр исправен и настроен для измерений в нужном диапазоне. Для проверки генератора вам потребуется измерение напряжения и, возможно, тока. Начнем с подготовки мультиметра для этих целей.
1. Установите мультиметр в режим измерения постоянного напряжения (DC Voltage). Для этого выберите соответствующую шкалу на мультиметре, которая позволяет измерять напряжение в пределах 20–50 В. Это важно, так как генератор на ЗАЗ 968М выдает напряжение в диапазоне 13,5–14,5 В в нормальном рабочем режиме.
2. Проверьте правильность подключения щупов мультиметра: красный щуп должен быть подключен к разъему с маркировкой «VΩmA», а черный – к разъему «COM». Эти разъемы могут различаться в зависимости от модели мультиметра, но указания должны быть четкими.
4. Для измерения тока, если это необходимо, переключите мультиметр в режим измерения тока (DC Amp). Настройте шкалу в соответствии с предполагаемым диапазоном тока (например, 10 А или 20 А). Важно помнить, что измерение тока потребует разъединения цепи, чтобы вставить мультиметр в разрыв, а также использовать более толстые провода для щупов, если измеряется ток на уровне нескольких ампер.
5. В случае использования мультиметра с цифровым дисплеем убедитесь, что он правильно отображает показания и имеет достаточно яркость для работы в условиях, в которых вы будете проводить измерения.
Следуя этим шагам, вы подготовите мультиметр к точному измерению параметров работы генератора на ЗАЗ 968М.

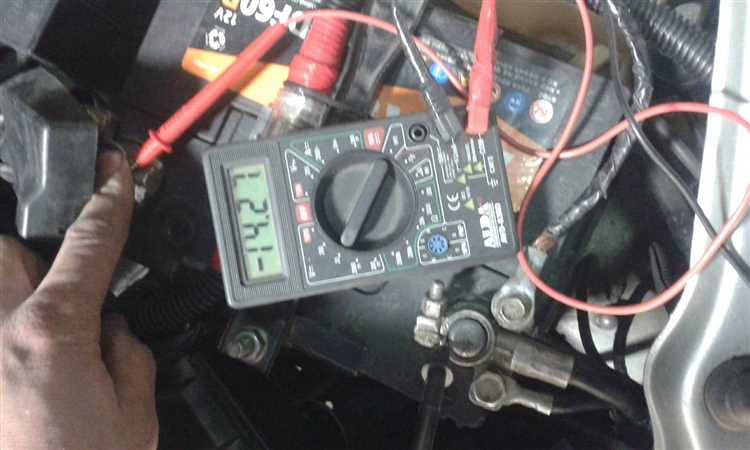

Проверка напряжения на выходе генератора при включенном двигателе
Для диагностики работы генератора ЗАЗ 968М при включенном двигателе необходимо измерить выходное напряжение с помощью мультиметра. Этот процесс позволит определить, работает ли генератор должным образом и заряжает ли аккумулятор. Для проведения проверки выполните следующие шаги:
- Подготовьте мультиметр и установите его в режим измерения постоянного тока (DC). Порог измерения напряжения должен быть выше 12 В, например, 20 В.
- Запустите двигатель автомобиля и дайте ему поработать несколько минут для нормальной работы генератора.
- Подключите щупы мультиметра: красный (положительный) к клемме «+» аккумулятора, черный (отрицательный) к клемме «-» аккумулятора.
Нормальные значения выходного напряжения должны быть в пределах от 13.8 до 14.5 В. Если показания мультиметра находятся в пределах этих значений, генератор работает правильно, и аккумулятор заряжается. Показания ниже 13.8 В могут свидетельствовать о том, что генератор не работает эффективно или требует регулировки. Если напряжение превышает 14.5 В, возможно, есть проблемы с регулятором напряжения или диодным мостом генератора.
Важно помнить, что измерения следует проводить при работающем двигателе на средних оборотах (примерно 2000 об/мин), так как на холостом ходу генератор может не выдавать необходимого напряжения для заряда аккумулятора.
Перед измерением убедитесь, что мультиметр установлен в режим измерения постоянного тока (DC), так как напряжение в автомобильной сети – это постоянный ток. Подключите щупы мультиметра: красный к положительному клемму аккумулятора, черный – к отрицательному. Также важно, чтобы двигатель автомобиля был выключен для проверки начального напряжения аккумулятора.
Нормальное напряжение при выключенном двигателе должно составлять от 12,4 до 12,7 вольта. Если значение ниже 12,4 В, это может свидетельствовать о недостаточной зарядке аккумулятора или его неисправности.
Если при работающем двигателе напряжение ниже 13,8 В или в пределах 12,7–13,8 В, это также может быть признаком слабой зарядки, что требует дальнейшей диагностики системы генератора.
Важно помнить, что при исправной системе зарядки напряжение на аккумуляторе не должно значительно изменяться при изменении оборотов двигателя. Если наблюдаются резкие колебания, это может свидетельствовать о неисправности регулятора напряжения или диодов генератора.
Оценка качества работы генератора по изменению напряжения
Для диагностики работы генератора на ЗАЗ 968М с помощью мультиметра важно следить за стабильностью и уровнем напряжения, которое он вырабатывает в различных режимах работы. Генератор должен обеспечивать напряжение в диапазоне от 13,8 до 14,4 В при оборотах двигателя от 1500 до 2000 об/мин. Если напряжение выходит за эти пределы, это может свидетельствовать о неисправности генератора или регулятора напряжения.
Первый шаг проверки – измерение напряжения на аккумуляторе при работающем двигателе. В норме показания мультиметра должны быть в пределах указанных значений (13,8–14,4 В). Если напряжение значительно ниже, например 12,5 В, это указывает на недостаточную генерацию, что может быть вызвано износом щеток, повреждением диодов или неисправностью регулятора напряжения.
Если напряжение слишком высоко, например, выше 15 В, возможна неисправность в регуляторе напряжения, который не ограничивает заряд аккумулятора. Это может привести к перегреву аккумулятора и повреждению его элементов.
Для более точной диагностики следует также провести проверку на холостых оборотах и при увеличении оборотов двигателя. На холостых оборотах напряжение должно быть на уровне 13,8–14,2 В, а при увеличении оборотов – оно должно немного повышаться, но оставаться в пределах 14,2–14,4 В. Снижение напряжения при увеличении оборотов указывает на проблемы с генератором или его компонентами.
Важно также проверить, как ведет себя напряжение при нагрузке. Включите фары и другие потребители энергии на автомобиле. Если напряжение падает ниже 13,5 В, это сигнализирует о недостаточной мощности генератора для обеспечения работы всех потребителей при обычной нагрузке.

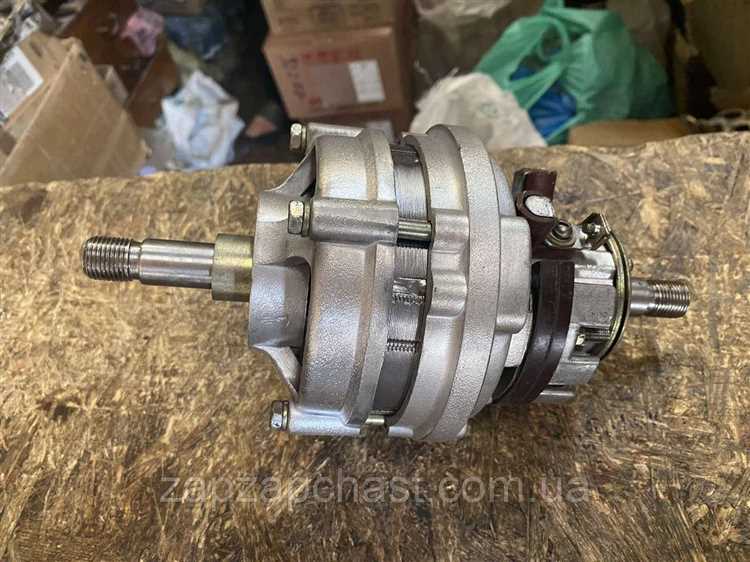

Проверка генератора на короткое замыкание с помощью мультиметра
Для проверки генератора на короткое замыкание с помощью мультиметра выполните следующие шаги:
- Подготовка: Отключите аккумулятор от системы автомобиля. Это предотвратит возможные короткие замыкания при проверке.
- Выбор настроек мультиметра: Установите мультиметр в режим измерения сопротивления (Ом) или прозвонки.
Если в процессе проверки мультиметр показывает короткое замыкание или аномальные значения сопротивления, необходимо заменить поврежденные элементы генератора.
Диагностика работы регулятора напряжения с мультиметром
Для проверки работы регулятора напряжения на генераторе ЗАЗ 968М с помощью мультиметра, необходимо правильно измерить параметры, чтобы убедиться в его исправности. Регулятор напряжения управляет уровнем зарядки аккумулятора, поддерживая напряжение в пределах 13,8–14,4 В в нормальном режиме работы.
Подготовка к проверке: Начните с установки мультиметра в режим измерения постоянного напряжения (DC), выбирая диапазон 20 В. Убедитесь, что мотор автомобиля работает на холостом ходу и что все потребители электроэнергии, такие как фары и кондиционер, отключены.
Шаги проверки:
1. Подключите черный щуп мультиметра к отрицательной клемме аккумулятора.
3. Снимите показания мультиметра. Нормальное рабочее напряжение должно быть в пределах 13,8–14,4 В. Если напряжение ниже 13,8 В, это может свидетельствовать о неисправности регулятора.
Проверка работы регулятора при повышенной нагрузке: Включите фары и другие потребители электричества. Снова измерьте напряжение на выходе генератора. Если напряжение снижается ниже 13,8 В, это подтверждает возможную неисправность регулятора напряжения, который не способен поддерживать стабильную зарядку при нагрузке.
Если результаты проверки показывают неисправность регулятора напряжения, его следует заменить. Проводя регулярные проверки, можно продлить срок службы генератора и избежать неприятных ситуаций на дороге.

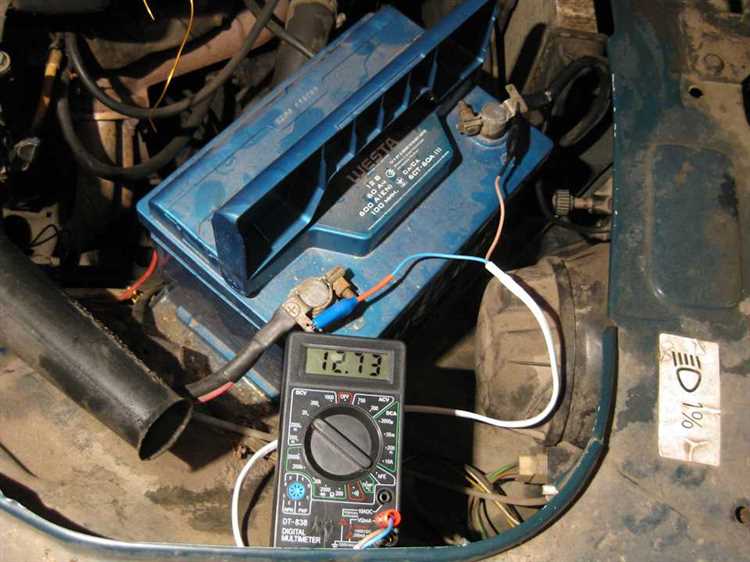

Как интерпретировать показания мультиметра при различных неисправностях генератора
1. Низкое выходное напряжение (менее 13.5 В) при работающем двигателе
Если мультиметр показывает напряжение на аккумуляторе в диапазоне от 12.5 В до 13.5 В, это может свидетельствовать о неисправности генератора. Причины: износ щеток, повреждение регулятора напряжения или обрыв проводки между генератором и аккумулятором. Также возможно наличие проблем с диодным мостом.
2. Напряжение более 14.5 В
Если на клеммах аккумулятора напряжение превышает 14.5 В, то это указывает на перегрузку или неисправность регулятора напряжения генератора. Избыточное напряжение может повреждать аккумулятор и другие электрические компоненты автомобиля.
3. Постоянное напряжение на уровне 12.0 В или ниже при работающем двигателе
Если мультиметр показывает на аккумуляторе напряжение, равное или ниже 12.0 В, это указывает на то, что генератор не генерирует достаточно энергии для зарядки аккумулятора. Возможные причины – неисправность самого генератора или проблемы с цепью зарядки (например, обрыв проводки или замыкание).
4. Колебания напряжения (пульсации)
Если мультиметр показывает нестабильное напряжение с заметными колебаниями, это может быть вызвано неисправностью диодного моста генератора. Колебания могут также быть следствием износа щеток или повреждения проводки. Важно отметить, что нормальное напряжение должно быть стабильным в пределах 13.5–14.5 В.
5. Отсутствие напряжения на выходе генератора
Если мультиметр не показывает напряжение на выходе генератора при работающем двигателе, то это говорит о полном выходе из строя генератора. В таком случае необходима диагностика и, скорее всего, замена самого генератора или его ключевых компонентов.
Правильная интерпретация показаний мультиметра позволяет точно определить проблему и предотвратить дальнейшие повреждения электрооборудования автомобиля.
Вопрос-ответ:
Как проверить исправность генератора на ЗАЗ 968М с помощью мультиметра?
Для проверки исправности генератора на ЗАЗ 968М с помощью мультиметра необходимо измерить напряжение на аккумуляторе при работающем двигателе. Сначала включите зажигание и запустите двигатель. Затем подключите мультиметр к клеммам аккумулятора (черный щуп к минусовой клемме, красный — к плюсовой). При работающем двигателе мультиметр должен показывать напряжение около 13,5-14,5 В. Если напряжение ниже, это может свидетельствовать о проблемах с генератором.
Как понять, что генератор на ЗАЗ 968М не заряжает аккумулятор?
Если аккумулятор не заряжается, это может быть связано с несколькими проблемами генератора. Чтобы это проверить, после запуска двигателя с помощью мультиметра измерьте напряжение на аккумуляторе. Оно должно быть около 13,5-14,5 В. Если напряжение на аккумуляторе ниже 12,5 В при работающем двигателе, значит генератор не работает корректно. Причиной может быть неисправность в регуляторе напряжения, щетках или статоре генератора.
Какие параметры мультиметра нужно настроить для проверки генератора на ЗАЗ 968М?
Для проверки генератора на ЗАЗ 968М мультиметр нужно настроить на измерение постоянного напряжения (DC voltage). Диапазон должен быть настроен на значение от 0 до 20 В, чтобы удобно измерить напряжение аккумулятора. Затем подключите щупы мультиметра к клеммам аккумулятора: черный щуп к минусовой, красный — к плюсовой клемме. Это поможет вам точно измерить напряжение и определить, работает ли генератор должным образом.
Почему при проверке генератора на ЗАЗ 968М мультиметр показывает напряжение ниже 12 В?
Если при проверке генератора мультиметр показывает напряжение ниже 12 В, возможно, генератор не работает должным образом. Причины могут быть разные: неисправность регулятора напряжения, износ щеток генератора, повреждение обмотки или повреждение диодного моста. Также стоит проверить натяжение ремня генератора — если он слишком слаб, генератор может не работать с нужной мощностью.
Как проверить диодный мост генератора на ЗАЗ 968М с помощью мультиметра?
Для проверки диодного моста генератора на ЗАЗ 968М мультиметром в режиме прозвонки (или теста диодов) подключите щупы мультиметра к выводам диодного моста. В идеале, мультиметр должен показывать однонаправленное сопротивление (обычно 0,5-1,0 Ом) в одном направлении и бесконечное сопротивление в другом. Если сопротивление на обоих направлениях одинаковое или мультиметр показывает короткое замыкание, значит диодный мост неисправен и требует замены.
Как правильно проверить генератор на ЗАЗ 968М с помощью мультиметра?
Для проверки генератора на ЗАЗ 968М с помощью мультиметра нужно выполнить несколько шагов. Во-первых, включите зажигание и установите мультиметр в режим измерения постоянного напряжения. Далее подключите щупы мультиметра к клеммам аккумулятора: красный — к плюсовой, черный — к минусовой. Напряжение на аккумуляторе должно быть около 12,6 В. После этого, при работающем двигателе, проверьте напряжение на аккумуляторе снова. Оно должно увеличиться до 13,8–14,5 В. Если оно остается на уровне 12,6 В или ниже, это может свидетельствовать о неисправности генератора.
Что делать, если при проверке генератора на ЗАЗ 968М мультиметр показывает низкое напряжение?
Если мультиметр показывает низкое напряжение при работающем двигателе, это может указывать на проблему с генератором. Причин может быть несколько: неисправность диодного моста, износ щеток или ремня, а также повреждение проводки. Для начала стоит проверить ремень генератора на наличие повреждений и натяжение. Затем осмотрите щетки генератора — если они сильно изношены, их нужно заменить. Если эти элементы в порядке, возможно, проблема в самом генераторе или его регуляторе напряжения, и его стоит проверить или отдать на ремонт.
