Стартер на КамАЗе представляет собой электромеханическое устройство, предназначенное для запуска дизельного двигателя за счёт кратковременного вращения коленчатого вала. Основные признаки неисправности: щелчки без прокрутки, медленное вращение, полное отсутствие реакции при включении зажигания. Для точной диагностики недостаточно внешнего осмотра – потребуется мультиметр, аккумулятор с достаточным зарядом и доступ к контактным соединениям.
Первое, что нужно проверить – надёжность клемм на аккумуляторе и стартере. Окисление или слабый контакт могут полностью имитировать поломку. Далее – контроль напряжения при попытке запуска. Если напряжение падает ниже 10 вольт, возможна проблема в аккумуляторе или чрезмерное сопротивление в цепи. Если напряжение в норме, а стартер не вращается – вероятна неисправность втягивающего реле или самого электродвигателя.
Для проверки втягивающего реле можно подать 12 В напрямую на управляющий контакт с замкнутой массой. Отсутствие характерного щелчка указывает на его выход из строя. Если щелчок есть, но якорь не вращается – возможно, залипли щётки или сгорел якорь. Дополнительно следует измерить сопротивление обмоток: у рабочего стартера оно в пределах 0,1–0,3 Ом. Значения выше говорят о межвитковом замыкании или обрыве.
Проверка на снятом стартере проводится путём подачи питания напрямую на силовые клеммы. Если при этом стартер не крутится или искрит – требуется разбор и осмотр коллектора, щёток, втулок. На старых моделях КамАЗа часто встречается износ втулок, из-за чего ротор начинает задевать статор, что также вызывает трудности при запуске.

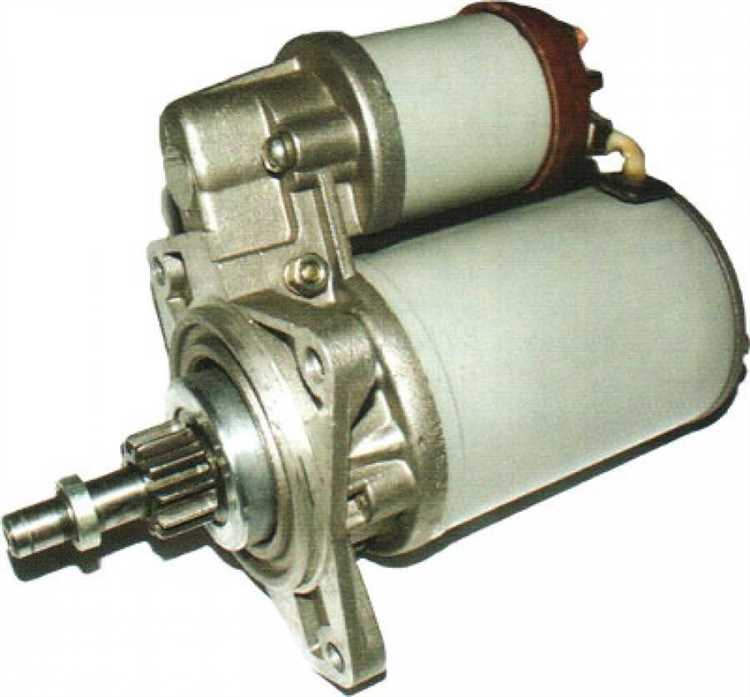

Признаки неисправности стартера на КамАЗе: что должно насторожить
Если стартер начинает вести себя нестабильно, это нередко указывает на скрытую проблему. Игнорирование ранних симптомов может привести к полной остановке двигателя в неподходящий момент.
- Щелчки при повороте ключа зажигания. Один или несколько резких щелчков без прокрутки двигателя – частый признак износа втягивающего реле или плохого контакта в цепи питания.
- Медленный запуск. Стартер проворачивает двигатель вяло, как будто не хватает мощности – возможны проблемы с обмотками, щётками или замыкание внутри корпуса.
- Полное отсутствие реакции. Нет звука, не крутит, лампы на панели горят – стоит проверить клеммы, питание на реле, контакт массы и состояние аккумулятора. Если питание есть – вероятна неисправность внутри стартера.
- Скрежет или металлический звук. Неестественные звуки при запуске часто говорят о неисправности бендикса или повреждённой зубчатке маховика. Такие дефекты могут усугубиться при каждом запуске.
- Стартер не отключается после запуска двигателя. Это указывает на залипание втягивающего реле или неисправность замка зажигания. Запуск в таком режиме приводит к перегреву и быстрому выходу узла из строя.
- Повышенное потребление тока. Если при запуске стартер перегружает аккумулятор и вызывает резкое падение напряжения – стоит проверить внутреннее сопротивление и наличие коротких замыканий.
При появлении одного или нескольких из этих признаков рекомендуется провести проверку на стенде или демонтировать стартер для диагностики. Работающий в штатном режиме стартер не должен вызывать посторонних звуков, нагреваться или потреблять избыточный ток.
Проверка состояния аккумулятора перед диагностикой стартера
Перед проверкой стартера необходимо убедиться, что аккумулятор выдает стабильное напряжение. Подключите мультиметр к клеммам: при выключенном зажигании показатель должен находиться в диапазоне 12,5–12,7 В. Если напряжение ниже 12,2 В, аккумулятор разряжен и результаты диагностики стартера будут недостоверны.
Далее включите зажигание и проверьте просадку напряжения при запуске. При исправной батарее падение не превышает 1 В. Если значение опускается ниже 10 В – возможен износ пластин, сульфатация или проблемы с емкостью. Такой аккумулятор не способен обеспечить стартер необходимым током, особенно при низких температурах.
Осмотрите клеммы и провода. Окисленные или ослабленные соединения увеличивают сопротивление, что приводит к недополучению тока. Все контакты должны быть очищены до металлического блеска и надежно затянуты. Обратите внимание на массу – слабый контакт на кузове дает те же симптомы, что и неисправный стартер.
Если аккумулятор обслуживаемый, проверьте уровень электролита и его плотность ареометром. Для нормальной работы плотность должна быть 1,27 г/см³ при 25 °C. Значения ниже 1,20 г/см³ указывают на глубокий разряд или деградацию.
Перед дальнейшей диагностикой аккумулятор должен быть полностью заряжен. Применение пускозарядного устройства при проверке стартера искажает результаты, так как напряжение будет нестабильным. Зарядка должна производиться током, равным 10% от емкости, с контролем напряжения и температуры корпуса.
Как проверить напряжение на втягивающем реле без демонтажа
Для проверки напряжения на втягивающем реле стартера КамАЗа понадобится мультиметр с функцией измерения постоянного напряжения до 30 В. Работы проводить при включённом зажигании и доступе к клеммам реле.
Сначала установить щупы мультиметра: чёрный – на массу (любой незакрашенный участок корпуса двигателя), красный – на управляющий контакт втягивающего реле. При повороте ключа зажигания в положение «Старт» на этом контакте должно появляться напряжение в пределах 11–13 В. Если напряжение отсутствует, проверять цепь от замка зажигания до реле, включая предохранители и реле стартера (если установлено).
Если напряжение на управляющем контакте есть, но стартер не работает, проверить напряжение на силовой клемме втягивающего реле. Красный щуп – на клемму, чёрный – на массу. До поворота ключа на ней должно быть постоянное напряжение аккумулятора (12–13 В). При отсутствии – искать обрыв или плохой контакт в кабеле от АКБ.
Если оба напряжения в норме, а реле не щёлкает и стартер не крутит, возможно, неисправность внутри втягивающего механизма или окисление контактов. Проверка завершена, демонтаж требуется только для подтверждения механической неисправности.

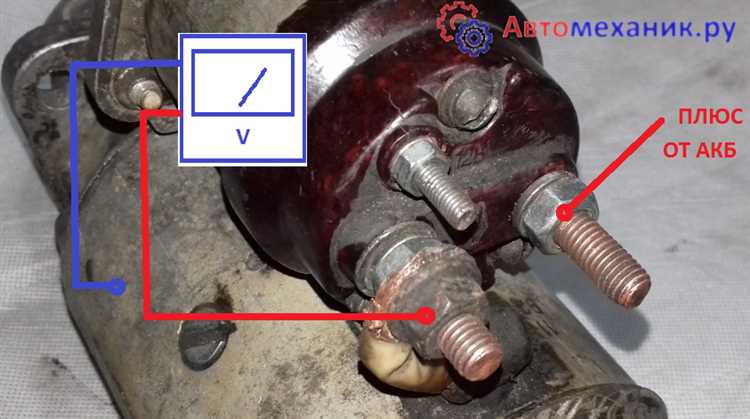

Метод прозвонки: как протестировать обмотки стартера мультиметром
Далее прозванивается обмотка якоря. Один щуп прикасается к коллекторной пластине, второй – к соседней. Сопротивление должно быть в пределах 0,1–1,0 Ом. Перепады между секциями указывают на повреждение коллектора или замыкание между витками. Затем проверяется изоляция: один щуп – на корпус, второй – на коллектор. При исправной изоляции прибор покажет «обрыв».
Контроль щеток и щеткодержателя проводится аналогично. Один щуп – на щетку, второй – на соответствующий провод. Отсутствие контакта указывает на износ или нарушение пайки.
После завершения проверки необходимо восстановить соединения, заменить неисправные элементы и повторно протестировать стартер при включении зажигания.

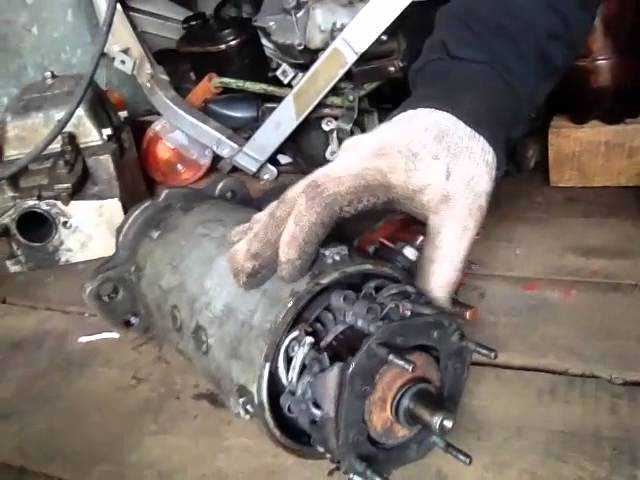

Проверка щёток и коллектора стартера при снятом узле
После снятия стартера необходимо демонтировать заднюю крышку. Щётки должны свободно перемещаться в держателях без перекосов. При заедании требуется очистка направляющих и, при необходимости, замена щёток или держателей.
Измерьте остаточную длину щёток. Минимально допустимое значение – 12 мм. При меньшей длине щётки теряют контакт с коллектором, что вызывает перебои в работе стартера.
Оцените состояние контактной поверхности коллектора. Поверхность должна быть ровной, без задиров, подгорания и выраженного износа. Потемнение допускается, но наличие глубоких рисок или следов перегрева требует шлифовки или проточки.
Измерьте эллипсность коллектора. Разница диаметров более 0,1 мм указывает на необходимость проточки. Также проверьте межламельные канавки – они должны быть чистыми и иметь глубину не менее 0,5 мм. Засорённые канавки вызывают замыкание между ламелями.
Контакт щёток с коллектором должен быть плотным по всей поверхности. Если площадь касания менее 70 %, проводят приработку щёток мелкозернистой шкуркой, вращая якорь вручную.
Что показывает замыкание на корпус: как отличить межвитковое от массы
Замыкание на корпус указывает на повреждённую изоляцию обмотки стартера, при которой ток уходит не по цепи, а напрямую на массу двигателя. Такое нарушение можно спутать с межвитковым замыканием, но характер проявлений отличается.
Отличие в реакции при запуске: замыкание на корпус полностью блокирует работу, а межвитковое – ухудшает её. Также можно подключить лампу на 12 В между клеммой и корпусом: при замыкании на массу она загорится, при межвитковом – нет.

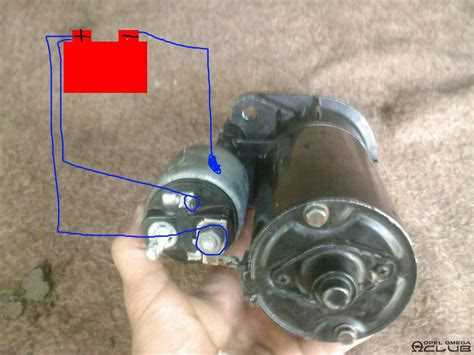

Когда замена оправдана: признаки критического износа стартера КамАЗа
Стартер КамАЗа подлежит замене, если наблюдаются следующие признаки, указывающие на его предельный износ или повреждение:
- Проворачивание без зацепления маховика. Вал стартера вращается, но двигатель не схватывает. Частая причина – стертые зубья бендикса или венца маховика.
- Сильный перегрев корпуса при запуске. Повышенная температура указывает на внутреннее короткое замыкание или заедание втягивающего реле.
- Запах горелой изоляции. Явный сигнал межвиткового замыкания обмоток якоря или возбуждения. Ремонт нецелесообразен.
- Характерные звуки: треск, щелчки, отсутствие вращения. Износ втягивающего реле, обрыв обмотки или поломка привода. При повторяющихся симптомах требуется замена узла.
- Снижение оборотов при нормальном напряжении. Если на клеммах 24 В, а стартер вращается медленно, вероятен износ втулок или замыкание якоря.
- Механические повреждения корпуса. Трещины, деформация креплений или следы удара – основания для исключения стартера из эксплуатации.
- Износ коллектора и сильная выработка щёток. При остаточной длине щёток менее 5 мм и радиальных канавках на коллекторе замена экономически оправдана.
Перед окончательным решением желательно проверить стартер на стенде: ток потребления, обороты холостого хода, ток срабатывания втягивающего. Несоответствие нормам – основание для полной замены узла.
