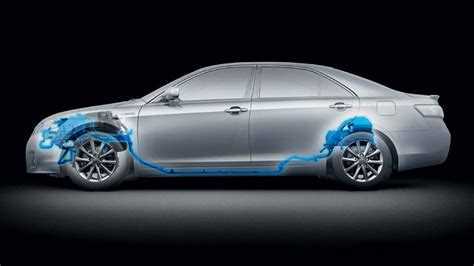

Гибридная силовая установка Toyota – это синергия бензинового двигателя и электромотора, работающих в единой системе Hybrid Synergy Drive. Она разработана для повышения топливной эффективности и снижения выбросов без потери в динамике. Главный элемент – планетарный редуктор, выполняющий роль бесступенчатой трансмиссии и координирующий работу ДВС и электромоторов без участия традиционной коробки передач.
В гибридной системе используются два электрических двигателя: MG1 – стартер-генератор, отвечающий за запуск бензинового двигателя и генерацию энергии, и MG2 – основной тяговый мотор, обеспечивающий движение автомобиля в электрическом режиме и при совместной работе с ДВС. MG2 обеспечивает до 207 Н·м крутящего момента практически с нуля оборотов, что критически важно для разгона в городских условиях.
Сердце установки – бензиновый двигатель по циклу Аткинсона, отличающийся меньшими потерями на насосание и сжатие. Его КПД достигает 41%, что выше, чем у традиционных моторов внутреннего сгорания. Это позволяет системе расходовать в среднем 4–5 литров топлива на 100 км в смешанном цикле, что подтверждено независимыми дорожными тестами.

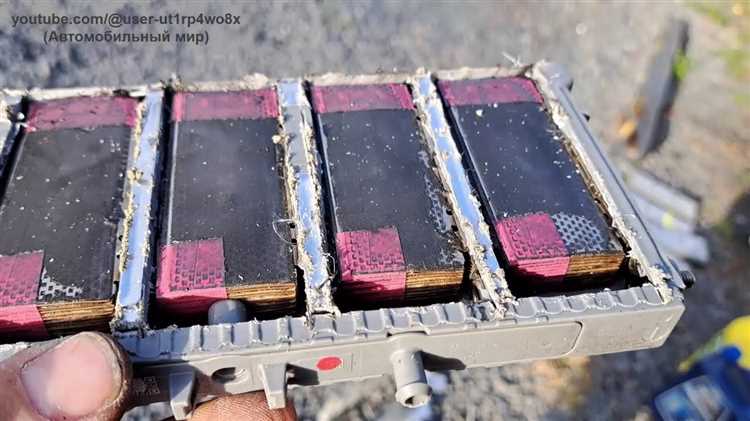

Литий-ионная или никель-металлогидридная батарея (в зависимости от модели) используется для накопления энергии, рекуперируемой при торможении. Зарядка батареи полностью автоматизирована: вмешательство водителя не требуется. Эффективность рекуперации зависит от режима движения – наибольший эффект достигается при езде с предсказуемым торможением.
Для длительной эксплуатации без потери характеристик рекомендуется избегать глубоких разрядов батареи, не допускать перегрева системы и проходить регулярную диагностику в соответствии с графиком ТО. Средний срок службы гибридной установки Toyota превышает 250 000 км при соблюдении базовых рекомендаций по эксплуатации.
Как взаимодействуют бензиновый двигатель и электромотор при разгоне
Во время разгона гибридной установки Toyota, в частности системы Hybrid Synergy Drive, ключевую роль на начальном этапе играет электромотор. Он мгновенно подаёт крутящий момент на колёса благодаря тяге от литий-ионной или никель-металлгидридной батареи. Это обеспечивает быстрый отклик на нажатие педали газа без задержки, типичной для традиционных ДВС.
При достижении скорости около 40–60 км/ч в работу плавно подключается бензиновый двигатель. Электронный блок управления (ECU) оценивает нагрузку, положение дроссельной заслонки и состояние аккумулятора, чтобы определить момент синхронизации работы обоих агрегатов. Бензиновый двигатель начинает обеспечивать основную часть мощности, снижая нагрузку на батарею.
В этот момент электромотор продолжает работать, но с иной задачей – он компенсирует временные провалы крутящего момента при переключениях передач планетарного редуктора и поддерживает высокий уровень ускорения. Это особенно актуально при резком разгоне, например, при обгоне на трассе. Такая схема позволяет сократить расход топлива и уменьшить выбросы CO₂ даже при динамичном вождении.
Для обеспечения максимальной тяги блок управления может кратковременно задействовать режим Power Split, перераспределяя крутящий момент между мотор-генератором MG1 и MG2. В этом режиме бензиновый двигатель работает в оптимальном диапазоне оборотов, а электромотор компенсирует недостаток мощности в реальном времени.
Рекомендуется избегать резких ускорений при низком заряде аккумулятора – в таких случаях бензиновый двигатель работает с повышенной нагрузкой, что снижает эффективность системы и увеличивает износ. Для поддержания сбалансированной работы гибридной трансмиссии следует поддерживать уровень заряда батареи в диапазоне 40–80% и избегать частых полных разрядов.
Когда и почему гибрид переключается на электротягу
Гибридная установка Toyota переходит на электротягу при определённых условиях, строго заданных алгоритмами блока управления силовой установкой (Power Control Unit, PCU). Основной критерий – минимальная нагрузка на двигатель внутреннего сгорания (ДВС) и достаточный заряд тяговой батареи.
Переход на электропривод возможен при скорости до 50 км/ч, если уровень заряда HV-батареи превышает 40%. При этом педаль акселератора нажата не более чем на 20–25% хода. Температура охлаждающей жидкости ДВС должна быть выше 60 °C, а температура батареи – в пределах допустимого диапазона (15–40 °C).
На электротягу гибрид также переключается в следующих сценариях:
- Движение в пробке – минимальная потребность в тяге;
- Плавный разгон на ровной поверхности при умеренно заряженной батарее;
- Снижение скорости до полной остановки – используется рекуперативное торможение и электродвигатель;
- Движение накатом с нулевым дросселем – ДВС отключается для экономии топлива.
При малейшей перегрузке – резкое ускорение, подъём, низкий заряд батареи – включается ДВС, а электромотор переходит в режим помощника. Отдельные модели, как Prius или RAV4 Hybrid, оснащены функцией EV Mode. В этом режиме система удерживает работу исключительно на электроприводе до 2–3 км, при условии полного заряда батареи и низкой нагрузки. Однако его эффективность ограничена, и включение ДВС произойдёт автоматически при необходимости мощности или при понижении заряда ниже установленного порога.
Для максимального времени работы на электротяге рекомендуется избегать резких ускорений, держать заряд HV-батареи выше 50% и соблюдать плавный стиль вождения. В холодное время года система активнее использует ДВС для прогрева – включение электротяги задерживается до выхода на рабочую температуру.
Что происходит при торможении: система рекуперации энергии
В гибридной установке Toyota используется генератор, интегрированный в электродвигатель, который при замедлении автомобиля переходит в режим рекуперации. В этот момент кинетическая энергия движения преобразуется в электрическую и направляется на подзарядку высоковольтной батареи.
- При отпускании педали акселератора и нажатии на тормоз, блок управления трансмиссией (Power Control Unit) снижает передачу крутящего момента на колеса и активирует обратное вращение электродвигателя.
- В режиме генерации мотор-генератор MG2 вырабатывает переменный ток, который инвертор преобразует в постоянный и подаёт в аккумулятор.
- Электронный блок распределяет усилия между рекуперативным и фрикционным торможением: на скорости до 30 км/ч используется до 60% энергии торможения для рекуперации.
- На сухом покрытии эффективность рекуперации достигает 70%, тогда как на скользкой дороге электронная система приоритетно активирует механические тормоза для стабильности управления.
- При полностью заряженной батарее рекуперация ограничивается, и торможение осуществляется традиционными тормозами. Это исключает перегрев аккумулятора и увеличивает его срок службы.
Рекомендуется избегать агрессивного торможения: плавное замедление позволяет системе рекуперации утилизировать максимум энергии и продлевает ресурс как батареи, так и тормозных колодок.
Как распределяется крутящий момент между двигателями
В гибридной установке Toyota с технологией Hybrid Synergy Drive крутящий момент распределяется между бензиновым двигателем внутреннего сгорания (ДВС) и двумя электрическими мотор-генераторами – MG1 и MG2. Управление моментом осуществляется через планетарный редуктор, выполняющий роль электронного вариатора.
MG2 напрямую соединён с колёсами и обеспечивает первичную тягу при движении на малых скоростях или в электрическом режиме. Он мгновенно развивает максимальный крутящий момент (около 207 Н·м на примере Prius), что критично при старте с места или в условиях городского движения.
MG1 регулирует обороты ДВС, обеспечивая его запуск и оптимальное функционирование. Он не передаёт момент на колёса напрямую, но управляет балансом между ДВС и MG2, перераспределяя нагрузку в зависимости от условий.
При умеренном ускорении основную тягу обеспечивает MG2. С увеличением нагрузки подключается ДВС, его крутящий момент направляется к колёсам через редуктор, одновременно подзаряжая аккумулятор через MG1. При этом электроника приоритизирует наибольшую эффективность – если ДВС выходит на режим максимальной топливной экономичности, его момент усиливается электротягой.
На высоких скоростях MG2 продолжает участвовать в тяге, но доля ДВС в передаче момента возрастает. Это обусловлено снижением эффективности электропривода на скоростях выше 100 км/ч. В таких условиях ДВС передаёт до 70–80% общего крутящего момента, остальное компенсирует MG2.
При резком ускорении оба мотора работают в тандеме с ДВС. Максимальный комбинированный крутящий момент может превышать 300 Н·м (например, у Toyota RAV4 Hybrid), что обеспечивает динамичный отклик. Интеллектуальный управляющий модуль в реальном времени перераспределяет момент, избегая пробуксовки и обеспечивая стабильность.
Эффективность системы во многом зависит от состояния гибридной батареи и мощности MG2. Для поддержания оптимального распределения момента рекомендуется регулярная диагностика силовой электроники и соблюдение режимов работы, особенно в условиях экстремальных температур.
Роль планетарной передачи в гибридной трансмиссии
Планетарная передача в гибридной трансмиссии Toyota (типично – система Hybrid Synergy Drive) служит механическим сердцем силовой установки, объединяя работу бензинового двигателя, генератора (MG1) и электромотора (MG2) без применения традиционной коробки передач. Она представляет собой набор из солнечной шестерни, водила и венца, благодаря чему обеспечивает разветвление мощности.
Бензиновый двигатель обычно соединён с водилом, MG1 – с солнечной шестернёй, а MG2 – с венцом. Такая компоновка позволяет варьировать крутящий момент и частоту вращения каждого элемента в зависимости от условий движения. Например, при старте от MG2 поступает момент напрямую на ведущие колёса, а бензиновый мотор может оставаться неактивным. При этом MG1 действует как генератор, производя электроэнергию, одновременно регулируя частоту вращения для обеспечения стабильной работы ДВС при включении.
Планетарный механизм также позволяет реализовать режим рекуперации – MG2 становится генератором, а тормозная энергия преобразуется в электричество и сохраняется в батарее. MG1 может при необходимости перехватывать часть мощности и изменять передаточное соотношение в режиме реального времени без переключения передач. Это обеспечивает бесступенчатое изменение передаточного числа и отсутствие рывков.
Эффективность планетарной передачи напрямую влияет на расход топлива, работу электродвигателя и плавность движения. Для сохранения ресурса критически важно использовать только рекомендованные масла и своевременно диагностировать элементы MG1 и MG2, так как перегрузка одной из шестерён может нарушить баланс всей трансмиссии.
Условия запуска и отключения бензинового двигателя
- Состояние аккумулятора: Если заряд батареи гибридного автомобиля слишком низкий, бензиновый двигатель автоматически включается для подзарядки аккумулятора. Это происходит при снижении уровня заряда до определённого порога, обычно около 20-30% от максимального заряда.
- Скорость движения: При низких скоростях, например, в условиях городского движения или пробок, система может переключиться на работу только от электродвигателя. Бензиновый двигатель отключается, если этого не требует нагрузка на систему. Однако, при ускорении или повышении потребности в мощности, двигатель запускается автоматически.
- Температурные условия: В холодную погоду бензиновый двигатель может включаться, чтобы обеспечить обогрев и подогрев аккумулятора, который может быть менее эффективен при низких температурах. Этот процесс регулируется системой управления в зависимости от температуры окружающей среды и состояния аккумулятора.
- Режим движения: В зависимости от выбранного водителем режима (например, «Eco» или «Power»), бензиновый двигатель может включаться чаще или реже. В режиме «Eco» система стремится использовать только электродвигатель, минимизируя работу бензинового мотора.
- Нагрузка на систему: При ускорении, в гору или на высокой скорости бензиновый двигатель активируется для обеспечения достаточной мощности. В таких условиях работа электродвигателя может быть недостаточной для достижения необходимой динамики.
- Работа системы охлаждения: Если температура бензинового двигателя слишком высока, система может задействовать электродвигатель для поддержания оптимальной температуры. В некоторых случаях, например, при длительном прогреве, двигатель может быть выключен автоматически, если система управления сочтет его работу нецелесообразной.
Отключение бензинового двигателя происходит, как правило, когда аккумулятор зарядился до достаточного уровня, или когда условия эксплуатации позволяют поддерживать движение только с использованием электрического мотора. Это снижает расход топлива и выбросы CO2, а также увеличивает экономичность и экологичность работы гибридного автомобиля.
Как система управляет зарядом тяговой батареи в городском цикле
В городском цикле движения, где часты остановки и старт, система гибридного привода Toyota эффективно управляет зарядом тяговой батареи для максимальной экономии топлива и минимизации выбросов. Во время движения на низких скоростях и при остановках, например, на светофорах, электроника активирует электродвигатель, используя энергию, накопленную в батарее. Система ориентирована на использование электромотора для обеспечения тишины и эффективности на коротких дистанциях, таких как городские поездки.
Когда заряд батареи снижается до определённого уровня, система включает бензиновый двигатель для подзарядки аккумулятора через генератор. Важно, что этот процесс контролируется таким образом, чтобы двигатель использовался наиболее эффективно, минимизируя расход топлива. Если батарея достигает минимально допустимого уровня, бензиновый двигатель автоматически включается для её зарядки до оптимального уровня.
Когда скорость движения повышается, система гибридного привода активирует комбинацию работы бензинового и электродвигателя, что позволяет поддерживать нужный заряд батареи и одновременно снижать нагрузку на двигатель внутреннего сгорания, увеличивая экономичность топлива. В этом процессе важную роль играет регенеративное торможение, которое позволяет восстанавливать часть энергии при замедлении автомобиля, направляя её обратно в аккумулятор для повторного использования.
Гибридная система управляет зарядом батареи таким образом, чтобы в городских условиях всегда поддерживался оптимальный баланс между зарядом аккумулятора и эффективностью работы двигателя, минимизируя зависимость от топлива и улучшая показатели экологии. В результате, в городском цикле используется преимущественно электрическая тяга на малых скоростях, а бензиновый двигатель включается только при необходимости подзарядки или для обеспечения большего динамического потенциала при более высоких скоростях.
Вопрос-ответ:
Как работает гибридная установка Toyota?
Гибридная установка Toyota сочетает в себе два типа силовых агрегатов: бензиновый двигатель и электродвигатель. Система управляет распределением энергии между ними в зависимости от условий движения. В основном электродвигатель используется при низких скоростях и на коротких дистанциях, а бензиновый — на более высоких скоростях или при ускорении. Когда батарея электродвигателя разряжается, включается бензиновый двигатель, который может также заряжать аккумулятор. Эта система позволяет значительно снизить расход топлива и выбросы вредных веществ.
Что делает гибридную установку Toyota экономичной?
Основная особенность гибридной установки Toyota — это использование двух источников энергии, что позволяет оптимизировать расход топлива. Электродвигатель работает в основном в условиях низкой нагрузки, когда топливо не требуется, а бензиновый двигатель включается только в моменты, когда это действительно необходимо, например, при ускорении или на больших расстояниях. Кроме того, система рекуперации энергии позволяет заряжать батарею во время торможения, что экономит топливо и улучшает общую эффективность работы автомобиля.
Как гибридная установка Toyota влияет на выбросы загрязняющих веществ?
Гибридная установка Toyota снижает выбросы углекислого газа и других вредных веществ за счет использования электродвигателя в городских условиях и на низких скоростях. Электрический привод не выделяет вредных веществ, что значительно сокращает уровень загрязнения в условиях интенсивного городского движения. Когда работает бензиновый двигатель, система управления работает так, чтобы оптимизировать его работу и свести выбросы к минимуму.
Можно ли использовать только электрический режим на гибридных автомобилях Toyota?
Да, в некоторых моделях Toyota есть возможность использования только электрического режима, но это ограничено определенными условиями. В электрическом режиме автомобиль может передвигаться на небольшие расстояния и с ограниченной скоростью, пока батарея не разрядится. Когда батарея разряжается, система автоматически переключается на работу с бензиновым двигателем. Это позволяет снизить расход топлива и эмиссию вредных веществ при коротких поездках, но на дальние расстояния нужен бензиновый двигатель.
Как долго служат аккумуляторы в гибридных установках Toyota?
Аккумуляторы в гибридных установках Toyota, как правило, имеют долгий срок службы. Производитель гарантирует, что аккумуляторы будут работать на протяжении минимум 8 лет или 160 000 км пробега, в зависимости от того, что наступит раньше. Однако, в реальности они могут прослужить и дольше, при условии правильной эксплуатации автомобиля. Современные литий-ионные батареи Toyota способны выдерживать множество циклов зарядки и разрядки, что значительно увеличивает их долговечность.
