Гибридная силовая установка Toyota Prius представляет собой комбинацию бензинового двигателя внутреннего сгорания (ДВС) и электромотора, работающих совместно через планетарный редуктор – так называемую трансмиссию Hybrid Synergy Drive. В модели четвёртого поколения используется бензиновый двигатель 2ZR-FXE объёмом 1.8 литра с циклом Аткинсона и эффективностью термического преобразования до 40%, что считается одним из лучших показателей среди серийных моторов.
Основной электродвигатель MG2 развивает около 53 кВт мощности и момент 163 Н·м, питаясь от никель-металлогидридной или литий-ионной батареи напряжением 201,6 В. Дополнительный электромотор MG1 выполняет функции стартера, генератора и регулировщика оборотов ДВС. Именно он позволяет запускать двигатель и синхронизировать обороты всех компонентов без механических сцеплений и привычной коробки передач.
При трогании с места и движении на низких скоростях Prius использует только электропривод, что обеспечивает нулевой расход топлива и минимальные выбросы. При средней нагрузке система автоматически подключает бензиновый мотор, балансируя его работу с помощью MG1 и MG2. При торможении электродвигатели переходят в генераторный режим, осуществляя рекуперацию энергии в аккумулятор.
Рекомендация: для максимальной эффективности гибридной системы следует избегать резких ускорений, сохранять плавность хода и использовать режим EV при движении в пробках. Также важно регулярно проверять состояние высоковольтной батареи и охлаждающей системы инвертора.
Как взаимодействуют бензиновый двигатель и электромотор в режиме разгона
Во время разгона Toyota Prius использует скоординированную работу бензинового двигателя (ДВС) и электромотора, управляемую электронным блоком управления (ECU). При низкой скорости (до ~40 км/ч) основную тягу обеспечивает электромотор, мгновенно развивая максимальный крутящий момент – порядка 207 Н·м, что критично для начального ускорения.
Как только нагрузка превышает возможности батареи или требуется более резкое ускорение, подключается бензиновый двигатель 1.8 л серии 2ZR-FXE, работающий по циклу Аткинсона. Он запускается плавно с помощью мотор-генератора MG1 без стартера. ECU дозирует вклад ДВС и электромотора, обеспечивая оптимальное распределение мощности – при интенсивном разгоне оба источника тяги работают совместно.
При скорости выше 70 км/ч приоритет переходит к ДВС, но электромотор продолжает поддерживать ускорение, сглаживая переходные режимы и компенсируя временные потери мощности при переключении передач планетарного редуктора eCVT. Электромотор также снижает нагрузку на двигатель, что позволяет удерживать его в наиболее эффективной зоне по топливу и выбросам.
Для максимального отклика рекомендуется предварительно зарядить батарею при движении с рекуперацией, так как уровень заряда влияет на активность электромотора. Также важно учитывать, что при низкой температуре или недостаточном заряде гибридная система ограничивает мощность электродвигателя, временно повышая долю ДВС в разгонной динамике.
Когда и почему происходит автоматическое переключение между режимами привода
Гибридная система Toyota Prius автоматически переключается между режимами EV, гибридным и бензиновым на основе анализа скорости, нагрузки на двигатель, состояния заряда аккумулятора и положения педали акселератора. В основе лежит электронный блок управления (ECU), который обрабатывает данные с датчиков в реальном времени и направляет команды на электромотор MG2, бензиновый двигатель и планетарный редуктор.
На скорости до 40 км/ч при равномерном движении и умеренном ускорении используется только электромотор, если заряд HV-батареи выше 40%. Это снижает расход топлива и исключает шум двигателя. При резком ускорении, даже на малых скоростях, включается бензиновый двигатель для увеличения тяги.
При разряде тяговой батареи ниже 30% включение бензинового двигателя обязательно – он обеспечивает подзарядку и одновременное движение. При движении по трассе свыше 70 км/ч в работу вступает в основном бензиновый двигатель, а электромоторы обеспечивают дополнительную мощность при обгоне и подъемах.
Во время торможения и спуска при снятии ноги с акселератора Prius переходит в рекуперативный режим, в котором электромотор MG2 работает как генератор. Это замедляет автомобиль и заряжает батарею. Если заряд достигает 80% и выше, рекуперация ограничивается для предотвращения перезаряда, и при необходимости активируются фрикционные тормоза.
Переходы между режимами не ощущаются водителем и происходят за миллисекунды. Оптимизация переключений направлена на минимизацию расхода топлива и снижение износа узлов. Для продления ресурса гибридной системы рекомендуется избегать агрессивного ускорения при низком уровне заряда батареи и использовать режим EV только при достаточном запасе энергии.
Как работает система рекуперации энергии при торможении
Система рекуперации энергии в Toyota Prius преобразует кинетическую энергию автомобиля в электрическую и накапливает её в тяговой батарее. Это происходит во время замедления и торможения без участия традиционных фрикционных тормозов до определённого момента.
- Во время отпускания педали акселератора инвертор переводит электродвигатель в генераторный режим.
- Крутящий момент, создаваемый колесами, начинает вращать электродвигатель в обратную сторону.
- Генератор вырабатывает переменный ток, который инвертор преобразует в постоянный для зарядки высоковольтной батареи (около 201,6 В в моделях Prius третьего поколения).
- Рекуперативное торможение активно до замедления примерно 0,3 g; при более интенсивном торможении подключаются дисковые тормоза.
Оптимальная эффективность достигается при плавном торможении. Резкое торможение уменьшает долю рекуперации, так как электроника приоритетно включает гидравлическую систему для безопасности.
Система контролируется блоком управления гибридной трансмиссией (HV ECU), который координирует работу электродвигателя, батареи и инвертора, управляя распределением тормозного усилия между рекуперацией и фрикционным торможением.
- Для максимального восстановления энергии придерживайтесь равномерного замедления на отрезках до полной остановки.
- Используйте режим «B» на селекторе КПП только при спусках – он увеличивает торможение генератором, но не заряжает батарею эффективнее обычного режима «D».
- Следите за уровнем заряда батареи на дисплее: при полной зарядке рекуперация отключается, и система переходит на фрикционные тормоза.
Система рекуперации повышает КПД и снижает износ тормозных колодок, но требует исправной работы всех элементов HV-системы, включая инвертор, батарею и датчики положения педали тормоза.
Что происходит с аккумулятором при езде на высокой скорости
При движении на высокой скорости, например, по автомагистрали при 100–130 км/ч, гибридная система Toyota Prius переходит в режим преимущественного использования бензинового двигателя. Электромотор отключается или работает в режиме рекуперации, если позволяет ситуация. Высокая скорость требует значительной мощности, которую батарея не способна обеспечить длительно без перегрева и ускоренного износа.
Гибридная батарея (NiMH или Li-ion, в зависимости от поколения модели) не разряжается полностью. Инвертор контролирует заряд в диапазоне примерно от 40% до 80%, чтобы продлить срок службы. При продолжительной езде на высокой скорости аккумулятор чаще поддерживается ближе к нижней границе диапазона, поскольку генерация энергии в этом режиме ограничена. Система приоритетно направляет энергию ДВС на поддержание движения и зарядку аккумулятора по остаточному принципу.
Температурный режим аккумулятора в этом случае критичен. При высокой нагрузке система охлаждения работает интенсивнее, особенно в летнее время. Засорение воздухозаборника батареи или снижение эффективности вентилятора может привести к перегреву и ограничению мощности электромотора.
Для минимизации деградации рекомендуется избегать длительного движения на высокой скорости без периодов рекуперации. Особенно это важно для моделей с пробегом свыше 150 000 км, где ёмкость аккумулятора уже снижена. Регулярная проверка состояния системы охлаждения и анализ данных по зарядке через диагностический разъём помогают оценить текущее состояние батареи и спрогнозировать её ресурс.
Как включается и функционирует режим EV (только электротяга)
Режим EV активируется нажатием кнопки «EV MODE» на центральной консоли при соблюдении ряда условий: заряд HV-батареи не ниже среднего уровня, температура двигателя – выше минимального порога, скорость – не более 40–50 км/ч (в зависимости от поколения Prius), отсутствует интенсивное нажатие на педаль акселератора. При активации система отключает бензиновый двигатель, оставляя в работе только электромотор MG2, питаемый от тяговой никель-металлогидридной или литий-ионной батареи.
В этом режиме тяга передаётся исключительно через MG2, обладающий достаточным крутящим моментом для городского движения на короткие дистанции (обычно до 2–3 км). Преимуществом является полное отсутствие расхода топлива и нулевой уровень выбросов. Однако малейшее превышение допустимой нагрузки или разряд HV-батареи приводит к автоматическому выходу из режима EV и запуску ДВС.
Для максимального времени работы в режиме EV рекомендуется: двигаться с плавным ускорением, избегать резкого торможения, предварительно прогревать двигатель в холодное время года, а также регулярно обслуживать батарейный блок и следить за его температурой. Эффективность режима зависит от технического состояния инвертора, охлаждающей системы и уровня деградации элементов HV-батареи.

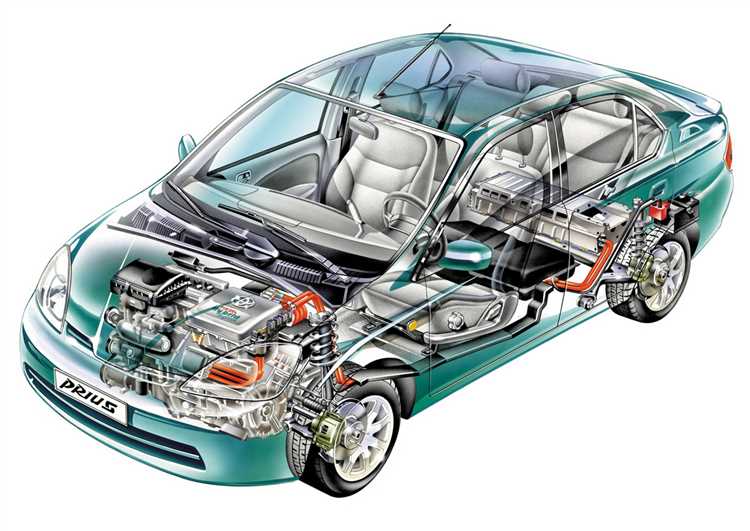

Какие компоненты управляют распределением мощности в гибридной установке
Распределение мощности в гибридной системе Toyota Prius обеспечивается несколькими важными компонентами, которые работают совместно для оптимизации использования энергии. Ключевые элементы включают:
Электронный контрольный блок (ECU) – это мозг системы, который анализирует информацию о работе двигателя, аккумулятора и скорости автомобиля. Он решает, какой источник энергии должен быть активирован в данный момент, основываясь на потребностях водителя и условиях движения. ECU также регулирует работу системы рекуперации энергии при торможении, чтобы обеспечить зарядку батареи без излишнего расхода топлива.
Бензиновый двигатель – основной источник энергии на высоких скоростях или при сильных нагрузках. Он соединен с генератором, который превращает механическую энергию в электрическую, поддерживая заряд аккумулятора и обеспечивая дополнительную мощность при необходимости.
Электродвигатель служит для экономичного использования энергии на низких скоростях и в моменты малой нагрузки. Он помогает сдвигать автомобиль с места, а также работает в качестве генератора при торможении для подзарядки аккумулятора.
Гибридный трансмиссионный механизм (HSD) соединяет бензиновый двигатель и электродвигатель через планетарный редуктор, который регулирует передачу мощности между ними. HSD автоматически выбирает оптимальный режим работы, позволяя гибридной системе эффективно переключаться между двигателями в зависимости от скорости и нагрузки.
Аккумуляторная батарея хранит электрическую энергию, которая используется для питания электродвигателя. Его заряд и разряд контролируются системой управления для обеспечения эффективного расхода энергии и предотвращения глубокого разряда или перезаряда.
Инвертор преобразует постоянный ток из батареи в переменный для питания электродвигателя и обратно, когда необходимо преобразовать избыточную энергию от электродвигателя в заряд для аккумулятора. Этот процесс позволяет максимально эффективно использовать энергию во время движения и торможения.
Эти компоненты работают в связке, обеспечивая максимальную эффективность системы и минимальный расход топлива, что делает гибридную установку Toyota Prius отличным выбором для экологически чистого и экономичного вождения.
Как поведение гибридной трансмиссии влияет на расход топлива в городе
При движении на низких скоростях, например, на светофорах или в пробках, Prius может работать исключительно на электродвигателе. Это значительно снижает расход топлива, так как электродвигатель использует энергию, накопленную в аккумуляторах, а бензиновый двигатель остается выключенным. Такой режим особенно выгоден при частых коротких поездках, которые характерны для городских условий.
Когда скорость автомобиля увеличивается или аккумулятор разряжается, система автоматически подключает бензиновый двигатель. Он работает с высоким КПД на средних оборотах, что позволяет снизить расход топлива даже в городских условиях. Однако, несмотря на это, расход топлива все же будет выше по сравнению с чисто электрическими автомобилями на более высоких скоростях.
- Аккумулятор и режим рекуперации: Когда водитель тормозит, система рекуперации преобразует кинетическую энергию в электрическую, которая сохраняется в батарее. Это помогает снизить потребность в частой подзарядке и уменьшить общий расход топлива.
- Режим «Эко»: При активации этого режима управление трансмиссией и двигателем становится более экономным, что дополнительно снижает расход топлива в условиях городской езды.
- Уменьшение частоты запуска двигателя: В гибридной системе Prius бензиновый двигатель включается только тогда, когда это действительно необходимо (например, при ускорении или при недостаточном заряде батареи). Это снижает общий расход топлива по сравнению с автомобилями с традиционными двигателями внутреннего сгорания.
В результате, расход топлива в городе на Prius зависит от множества факторов: интенсивности движения, состояния аккумулятора, частоты остановок и старта. В целом, гибридная трансмиссия позволяет существенно сократить расход топлива в городских условиях по сравнению с обычными автомобилями.
Что происходит внутри планетарного редуктора при различных сценариях движения
Планетарный редуктор в гибридной системе Toyota Prius выполняет ключевую роль в распределении мощности между двигателем внутреннего сгорания (ДВС), электрическим двигателем и аккумулятором. В зависимости от ситуации, он может работать в разных режимах, обеспечивая оптимальное использование энергии.
При движении на малых скоростях или в условиях городского цикла, когда необходимость в мощном ускорении минимальна, планетарный редуктор функционирует таким образом, что электрический двигатель управляет движением автомобиля, а ДВС работает в режиме генератора, заряжая аккумулятор. В этом случае основная нагрузка ложится на электрический мотор, что снижает расход топлива и улучшает топливную экономичность.
Когда водитель ускоряется или необходимо преодолеть большие расстояния на высоких скоростях, планетарный редуктор переключается в режим, при котором мотор внутреннего сгорания активно соединяется с колесами через редуктор. Это позволяет использовать мощность ДВС для поддержания стабильной скорости, а электрический двигатель в этом процессе играет вспомогательную роль, поддерживая оптимальный баланс мощности.
При резком торможении или при замедлении автомобиля планетарный редуктор работает в режиме регенеративного торможения, где энергия от колес преобразуется в электричество и возвращается в аккумулятор. Это не только улучшает эффективность, но и увеличивает срок службы тормозных систем.
Важным аспектом является то, что планетарный редуктор в Prius настроен таким образом, чтобы обеспечивать максимальную эффективность в каждом из этих режимов, снижая потери энергии и повышая общую производительность гибридной системы. Это позволяет автомобилю адаптироваться к различным условиям в реальном времени, автоматически изменяя режим работы компонентов системы в зависимости от ситуации на дороге.
Вопрос-ответ:
Как работает гибридная система Toyota Prius?
Гибридная система Toyota Prius состоит из бензинового двигателя и электромотора, которые работают вместе для обеспечения максимально эффективного расхода топлива. Когда автомобиль движется на низкой скорости или стоит на месте, работает только электромотор, что позволяет сэкономить топливо. При ускорении и на более высоких скоростях включается бензиновый двигатель, который помогает повысить мощность и зарядить батареи для дальнейшего использования электрического привода. В процессе торможения происходит регенерация энергии, которая возвращается в аккумулятор.
Почему гибридная система Prius считается более экономичной?
Система гибридного привода Prius позволяет значительно снизить расход топлива. Электрический двигатель помогает в городских условиях, где часто происходят остановки и старты, а это дает возможность полностью или частично использовать электрическую тягу, не тратя бензин. Бензиновый двигатель включается только тогда, когда требуется большая мощность, что значительно экономит топливо на длинных дистанциях. Регenerative braking также помогает восполнять заряд аккумулятора, не требуя дополнительных затрат энергии.
Какие преимущества имеет гибридная система Prius перед обычными автомобилями?
Одним из основных преимуществ гибридной системы является снижение выбросов вредных веществ в атмосферу и более низкий уровень шума при движении на электродвигателе. Кроме того, гибридный автомобиль позволяет существенно экономить топливо, особенно в условиях города, где часто происходят остановки и старты. Это также снижает эксплуатационные расходы, так как регулярная зарядка аккумулятора происходит за счет энергии, восстанавливаемой при торможении. Водитель может переключаться между электродвигателем и бензиновым мотором в зависимости от ситуации, что повышает комфорт и экономию.
Можно ли ездить на Toyota Prius только на электрической тяге?
Да, в Toyota Prius предусмотрен режим движения только на электрическом двигателе. Этот режим используется при движении на низкой скорости или при стоянке. Однако длительное движение только на электрической тяге ограничено зарядом аккумулятора. Когда уровень заряда батареи падает, включается бензиновый двигатель, который подзаряжает аккумулятор и предоставляет дополнительную мощность для движения. Это позволяет поддерживать эффективность работы системы на любых расстояниях.
Как гибридная система Toyota Prius влияет на обслуживание автомобиля?
Гибридная система Toyota Prius требует определенного обслуживания, отличающегося от обычных автомобилей. Например, аккумуляторная батарея гибридного автомобиля имеет свой срок службы, и периодически требуется проверка состояния её элементов. Однако, в остальном система достаточно надежна и не требует особого внимания по сравнению с традиционными двигателями. Важно следить за состоянием охлаждающей жидкости и системой тормозов, так как регенеративное торможение может влиять на износ тормозных колодок. Обслуживание гибридной системы Prius включает в себя и проверку работы обеих силовых установок: электродвигателя и бензинового мотора.
Как работает гибридная система Toyota Prius?
Гибридная система Toyota Prius сочетает в себе бензиновый двигатель и электрический мотор, которые могут работать поочередно или одновременно в зависимости от ситуации. Когда автомобиль едет на низких скоростях или стоит на месте, используется только электромотор, что помогает сэкономить топливо. При ускорении или на больших скоростях подключается бензиновый двигатель, обеспечивая дополнительную мощность. Также система заряжает батарею, используя энергию, полученную от торможения — процесс называется рекуперацией энергии. Это позволяет значительно снижать расход топлива и уменьшать выбросы углекислого газа.
Какие преимущества предоставляет гибридная система в Toyota Prius?
Гибридная система в Toyota Prius позволяет автомобилю быть более экономичным и экологически чистым по сравнению с обычными автомобилями. Одним из основных преимуществ является снижение расхода топлива, так как система автоматически выбирает наиболее эффективный способ работы двигателя. Когда это возможно, Prius использует электрический мотор, что минимизирует расход бензина. Также гибридная система уменьшает уровень выбросов вредных веществ в атмосферу, так как электромотор не создает выхлопных газов. Рекуперация энергии при торможении помогает заряжать батарею без необходимости в внешней зарядке, что делает поездки более удобными и экономичными.
