Отопительная система на автомобилях ЛуАЗ – элемент простой конструкции, построенный на базе автономного теплообменника, использующего тепло охлаждающей жидкости двигателя. Главным компонентом является радиатор отопителя, подключённый к системе охлаждения через два патрубка. При прогреве двигателя антифриз циркулирует по замкнутому контуру, проходя через радиатор, где и происходит отдача тепла в салон.
Воздухонагнетатель представляет собой электрический вентилятор с двухскоростным режимом работы. Он принудительно подаёт воздух через горячий радиатор в кабину. Эффективность нагрева зависит от плотности соединений, состояния крана подачи теплоносителя и степени засорённости радиаторных каналов. Частой проблемой является засорение воздуховодов или ослабленные уплотнители, снижающие общую теплопередачу.
Регулировка температуры в салоне осуществляется механическим краном, установленным на патрубке подачи. Он управляется вручную из кабины при помощи тросового привода. Важно следить за его исправностью – закисание механизма или утечка жидкости приведут к падению температуры в салоне и возможному перегреву двигателя.
Для улучшения работы системы рекомендуется промывать радиатор отопителя раз в два сезона, использовать качественный антифриз и контролировать состояние шлангов и хомутов. Также стоит регулярно очищать салонный фильтр, если он установлен, и проверять моторчик вентилятора на наличие посторонних шумов и вибрации.
Конструкция штатного отопителя и его основные элементы
Штатный отопитель ЛуАЗ представляет собой примитивную, но рабочую систему обогрева салона, ориентированную на эксплуатацию в условиях умеренного климата. Основу конструкции составляет металлический корпус, внутри которого расположен радиатор, вентилятор и заслонки распределения потока воздуха.
- Радиатор отопителя – выполнен из меди или алюминия, подключён к системе охлаждения двигателя. Горячий антифриз циркулирует через него, отдавая тепло проходящему воздуху. Нарушение герметичности радиатора приводит к снижению эффективности обогрева и запаху тосола в салоне.
- Центробежный вентилятор – установлен в нижней части корпуса отопителя. Обеспечивает подачу воздуха через радиатор. Мощности двигателя вентилятора достаточно лишь для базового обдува; при его неисправности обогрев возможен только за счёт естественной циркуляции.
- Воздушные каналы и заслонки – направляют поток в зоны лобового стекла и ног водителя/пассажира. Управляются вручную с помощью тросиков. Отсутствие герметичности соединений часто становится причиной утечек тёплого воздуха и запотевания стекол.
- Краны подачи охлаждающей жидкости – регулируют интенсивность нагрева радиатора. Часто заклинивают в промежуточном положении, что снижает эффективность отопления даже при рабочем вентиляторе.
Эффективность системы можно повысить заменой штатного вентилятора на более производительный, а также дополнительной теплоизоляцией корпуса отопителя и уплотнением воздушных каналов.
Как осуществляется забор и подача воздуха в салон
На ЛуАЗ забор воздуха для системы отопления осуществляется через воздухозаборник, расположенный под передним капотом, ближе к основанию лобового стекла. Отсюда наружный воздух поступает в воздуховод, соединённый с отопителем.
Подача воздуха в салон организована следующим образом:
- Через воздухозаборник воздух поступает в корпус отопителя, где проходит через радиатор, подключённый к системе охлаждения двигателя.
- После нагрева вентилятор отопителя направляет тёплый поток по воздуховодам к различным зонам салона – в основном к зоне ног водителя и пассажира, а также к стеклу.
- Регулировка направления и объёма воздушного потока осуществляется с помощью рычажков на панели управления. Для обогрева ветрового стекла предусмотрена отдельная заслонка.
В базовой комплектации отсутствует фильтрация поступающего воздуха, поэтому рекомендуется установить дополнительный фильтр тонкой очистки, особенно при эксплуатации на пыльных дорогах. Также важно регулярно очищать воздухозаборник от мусора и листвы, чтобы избежать перегрева вентилятора и снижения производительности отопителя.
Роль системы охлаждения двигателя в работе отопителя
На ЛуАЗ отопитель напрямую зависит от системы охлаждения двигателя, поскольку тепло в салон поступает от охлаждающей жидкости, нагретой в процессе работы мотора. При запуске двигателя антифриз циркулирует по малому кругу, включая радиатор печки. Чем стабильнее и быстрее прогревается двигатель, тем эффективнее работает отопитель.
Основной элемент, обеспечивающий подачу тепла, – радиатор отопителя, подключённый к системе охлаждения через патрубки. Если в системе образуется воздушная пробка, поток антифриза нарушается, и печка перестаёт греть. Для предотвращения этого необходимо регулярно удалять воздух после замены охлаждающей жидкости или ремонта системы.
Износ водяного насоса, засор патрубков или утечка в соединениях существенно снижают циркуляцию. Даже частичное падение давления приводит к недостаточному прогреву радиатора печки. Проверка герметичности и своевременная замена шлангов и хомутов обязательны для поддержания нормальной работы отопителя.
Термостат играет ключевую роль в быстром выходе на рабочую температуру. Если он заедает в открытом положении, двигатель долго прогревается, а отопитель остаётся холодным. Для ЛуАЗа с маломощным мотором особенно важно следить за состоянием термостата и при необходимости заменять его на элемент с температурой открытия не ниже 85 °C.
Выбор правильного антифриза также влияет на эффективность отопления. Низкокачественная жидкость теряет теплопроводность и может вызывать образование отложений в радиаторе печки. Рекомендуется использовать G11 или G12 в зависимости от года выпуска автомобиля и материала радиаторов.
Типы и расположение заслонок в системе отопления
В системе отопления ЛуАЗа применяются три основных типа заслонок: распределительная, рециркуляционная и направляющая. Каждая из них играет ключевую роль в регулировке потока воздуха и температурных режимов в салоне.
Распределительная заслонка расположена за радиатором отопителя, в корпусе воздуховода. Она управляет направлением воздушного потока: либо в зону ног, либо на лобовое стекло. Механизм управления – тросиковый, связан с рукояткой на центральной консоли. При износе троса или его оболочки возможна утечка теплого воздуха в ненужную зону, что снижает эффективность отопления.
Рециркуляционная заслонка находится в передней части воздухозаборника, перед вентилятором отопителя. В закрытом положении она отключает приток внешнего воздуха, обеспечивая рециркуляцию воздуха по замкнутому контуру. Это особенно актуально при езде по пыльным дорогам или в сильные морозы. Неисправность в механизме открывания приводит к запотеванию стекол и снижению эффективности нагрева.
Направляющая заслонка размещена внутри панели приборов, ближе к боковым дефлекторам. Её задача – корректировать распределение воздуха по боковым каналам, особенно в сторону дверных окон. Управляется поворотным рычагом, связанным с тросиком. Заслонка часто закисает от пыли и влаги, особенно если уплотнители воздуховодов повреждены. Рекомендуется регулярная проверка её подвижности и очистка воздуховодов от загрязнений.
Для поддержания корректной работы заслонок следует осматривать тяги и тросы дважды в год, особенно перед зимой. Замена поврежденных элементов обеспечивает стабильную работу отопителя даже при низких температурах.
Распространённые неисправности и способы их устранения
Одна из частых проблем – слабый обдув салона. Причина – износ подшипников электродвигателя вентилятора или загрязнение крыльчатки. Для устранения потребуется снять корпус отопителя, очистить крыльчатку и проверить люфт вала. При необходимости заменить электродвигатель на аналогичный по параметрам, например от ВАЗ-2101.
Второй тип неисправности – отсутствие нагрева воздуха. Чаще всего это вызвано завоздушиванием системы охлаждения или засором радиатора отопителя. Воздушную пробку удаляют через верхний патрубок, слегка приподняв переднюю часть машины. Если проблема сохраняется, радиатор промывают лимонной кислотой (50 г на 2 л воды, 30 минут циркуляции), либо заменяют новым алюминиевым аналогом от ГАЗель, предварительно адаптировав крепления и шланги.
Течь внутри салона свидетельствует о повреждении радиатора или негерметичности соединений. Убедитесь в целостности хомутов, проверьте наличие трещин на пластиковом корпусе. При обнаружении течи в радиаторе возможно временное устранение с помощью герметика системы охлаждения, однако надёжнее – замена радиатора.
Шум при работе вентилятора указывает на разбалансировку крыльчатки или ослабление креплений. Проверяют центрирование крыльчатки, затягивают крепёж. Если шум остаётся, проверяют обмотку двигателя на межвитковое замыкание с помощью мультиметра. При отклонениях – замена мотора.
Неправильная работа заслонок – ещё одна распространённая проблема. Причина – повреждение тросиков управления или перекос направляющих. Для устранения требуется снять панель отопителя, смазать направляющие силиконовой смазкой и заменить изношенные тросы на новые с жёсткой оплёткой.

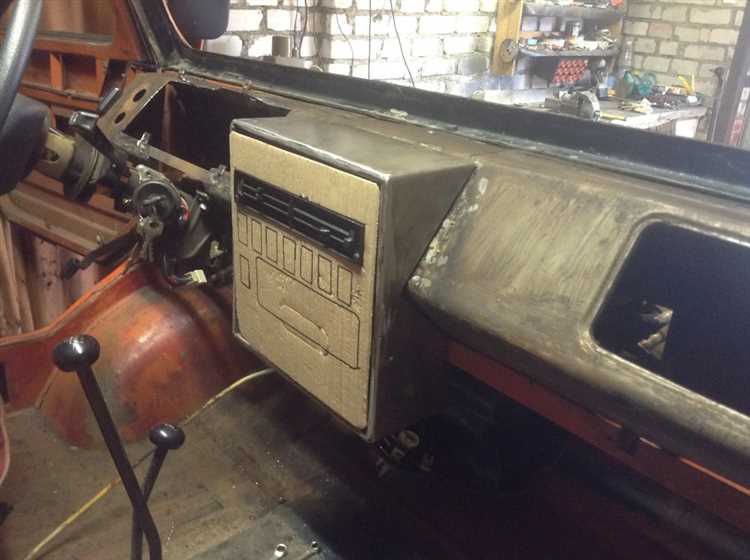

Особенности модернизации отопителя ЛуАЗа своими руками
Первым шагом в улучшении работы отопителя является установка более мощного вентилятора. Оригинальный вентилятор ЛуАЗа имеет небольшую мощность, что снижает эффективность обогрева. Заменив его на более производительный аналог (например, от автомобилей ВАЗ или УАЗ), можно значительно улучшить циркуляцию воздуха. Важно выбрать вентилятор с подходящими размерами, чтобы он подходил в штатное место без необходимости серьезной переделки кузова.
Далее стоит обратить внимание на радиатор отопителя. Он может быть заменен на более эффективную модель, например, с увеличенной площадью теплообмена. Это позволит быстрее прогревать воздух в салоне. Также рекомендуется очищать или заменять радиатор, если он забит грязью и ржавчиной, так как это сильно снижает его эффективность.
Для повышения комфорта можно установить дополнительные воздуховоды, направляющие поток теплого воздуха на стекла и в места, где водитель и пассажиры ощущают недостаток тепла. Модернизация воздуховодов включает в себя использование более гибких и прочных материалов, таких как армированные резинотканевые шланги. Это позволяет более точно регулировать направление потока и улучшить распределение теплого воздуха по салону.
Одним из самых эффективных улучшений является установка дополнительного отопителя. Это устройство можно подключить к системе охлаждения двигателя, что позволит поддерживать комфортную температуру в салоне даже при выключенном основном отопителе. Дополнительный отопитель подключается через систему трубопроводов, что требует некоторых навыков сварки и монтажа, но дает значительный прирост в эффективности.
Не стоит забывать о теплоизоляции салона. Использование современных теплоизоляционных материалов, таких как фольгированные пленки или специальные маты, значительно повышает теплоудерживающие свойства автомобиля. Это позволяет сохранить тепло в салоне, не требуя дополнительных усилий от отопителя, что снижает нагрузку на систему.
При модернизации системы отопления ЛуАЗа важно учитывать безопасность. Все работы должны выполняться с соблюдением стандартов электробезопасности и температурных режимов, чтобы избежать перегрева элементов и возникновения коротких замыканий.
Вопрос-ответ:
Как работает отопитель на ЛуАЗ?
Отопитель на ЛуАЗ представляет собой систему, которая использует тепло двигателя для обогрева салона автомобиля. Основной элемент отопителя — это радиатор, который подключен к системе охлаждения двигателя. Горячая охлаждающая жидкость проходит через отопитель, нагревая воздух, который затем подается в салон через воздуховоды. Это позволяет поддерживать комфортную температуру в машине даже в холодное время года.
Какие компоненты входят в состав отопителя на ЛуАЗ?
Основными компонентами отопителя на ЛуАЗ являются радиатор отопителя, вентилятор, воздуховоды и термостат. Радиатор обогревает воздух с помощью горячей жидкости, которая циркулирует в системе охлаждения двигателя. Вентилятор помогает распределять теплый воздух по салону, а воздуховоды направляют его в нужные зоны. Термостат регулирует температуру, обеспечивая комфортную атмосферу внутри автомобиля.
Как часто нужно обслуживать отопитель на ЛуАЗ?
Обслуживание отопителя ЛуАЗ включает в себя регулярную проверку уровня охлаждающей жидкости в системе, а также очистку радиатора и вентилятора от загрязнений. При необходимости можно заменить фильтр или провести профилактическую очистку всей системы. Сильно загрязненные или поврежденные элементы могут снижать эффективность работы отопителя, поэтому их стоит проверять и обслуживать хотя бы раз в год перед холодным сезоном.
Что делать, если отопитель на ЛуАЗ не греет?
Если отопитель не греет, возможны несколько причин. Одной из них может быть низкий уровень охлаждающей жидкости в системе, что приводит к недостаточному прогреву радиатора отопителя. Также причиной может быть засорение радиатора или неисправность вентилятора. Проверить работу отопителя и устранить неполадки лучше всего в автосервисе, где специалисты смогут диагностировать и устранить проблему.
Можно ли самостоятельно починить отопитель на ЛуАЗ?
Ремонт отопителя на ЛуАЗ возможен своими силами, если у вас есть базовые навыки работы с автомобилем. Часто достаточно проверить уровень охлаждающей жидкости, очистить воздуховоды от пыли и грязи, а также убедиться в работоспособности вентилятора. Однако, если проблема более серьезная, например, с радиатором или термостатом, лучше обратиться к профессионалу, так как эти элементы требуют более сложного вмешательства.
Как устроен отопитель на ЛуАЗ и откуда он берёт тепло?
На ЛуАЗ используется жидкостный отопитель, который работает за счёт тепла, отбираемого от системы охлаждения двигателя. Пока двигатель работает, охлаждающая жидкость циркулирует по системе, в том числе проходит через радиатор отопителя, установленный в салоне. Через этот радиатор вентилятор прогоняет воздух, который затем попадает внутрь автомобиля уже тёплым. Таким образом, прогрев салона зависит напрямую от температуры охлаждающей жидкости, а значит — от степени прогрева самого двигателя.
Почему отопитель ЛуАЗа может плохо греть даже при прогретом двигателе?
Это может происходить по нескольким причинам. Во-первых, в системе отопления может быть завоздушивание, из-за чего горячая жидкость не доходит до радиатора печки. Во-вторых, сам радиатор может быть забит накипью или ржавчиной изнутри, что снижает теплоотдачу. Также стоит проверить заслонки, регулирующие поток воздуха — если они не полностью открываются, поток может быть слабым. Наконец, износ вентилятора или плохой контакт в электропроводке тоже могут привести к снижению мощности обогрева.
