Задняя дверь Volvo XC90 – это сложный узел, включающий в себя элементы обшивки, электронику, механизмы замка и стеклоподъемника. Для безопасной и аккуратной разборки потребуется набор пластиковых съемников, крестовая отвертка, шестигранный ключ Torx T25 и перчатки для защиты рук.
Перед началом работы отключите питание автомобиля – снимите клемму с аккумулятора, чтобы избежать короткого замыкания при разъединении проводов. Откройте пятую дверь и зафиксируйте её в открытом положении с помощью подпорки или штатного упора. Работайте при хорошем освещении, чтобы точно видеть скрытые крепления и защелки.
Обшивка крепится на пластиковых пистонах и саморезах, скрытых под декоративными заглушками. Не применяйте чрезмерную силу при снятии элементов – хрупкие фиксаторы легко ломаются. Сначала снимите центральную панель, за ней – боковые накладки. Обратите внимание на подсоединенные провода подсветки и кнопок: отсоединяйте разъемы аккуратно, запоминая их расположение.
Если необходимо добраться до механизма замка или стеклоподъемника, потребуется частично освободить шумоизоляцию и металлический щит. Работайте пошагово, не торопясь, чтобы исключить повреждение проводки и пластиковых деталей. После завершения разборки убедитесь, что все крепежи и разъемы сохранены для обратной сборки.
Подготовка инструментов и материалов для разборки двери
Для демонтажа задней двери Volvo XC90 потребуется следующий набор инструментов: пластиковые съемники обшивки, крестовая и плоская отвертки, торцевые головки на 8 мм и 10 мм, трещотка с удлинителем, шестигранник на 5 мм, мультитул с тонкими плоскогубцами, а также набор Torx-отверток (T20, T25, T30).
Обязательно наличие фонарика с направленным светом – освещение внутренних полостей двери ограничено. Для защиты кузова пригодится малярный скотч – проклейте участки рядом с замком и нижней кромкой двери, чтобы избежать царапин при демонтаже. Подготовьте чистую ветошь для протирки узлов, а также герметичный контейнер или магнитный лоток для хранения мелких крепежей – винтов, клипс, заглушек.
Перед началом работы отключите аккумулятор, чтобы избежать случайного срабатывания электрооборудования. Подготовьте также проникающую смазку типа WD-40 – часто винты и направляющие фиксируются с усилием, особенно в условиях повышенной влажности или старения компонентов.
Наличие схемы электропроводки задней двери упростит процесс отсоединения разъемов. Желательно иметь под рукой смартфон или камеру – фотографируйте положение элементов перед их снятием для точной обратной сборки.
Снятие обивки двери Volvo XC90
Перед началом работы опустите стекло и отключите минусовую клемму аккумулятора, чтобы исключить случайный запуск электросистем.
- С помощью пластиковой лопатки аккуратно подденьте накладку внутренней ручки. За ней находится винт Torx T25 – выкрутите его.
- Снимите декоративную вставку в районе подлокотника. Под ней – еще два винта Torx T25. Удалите их.
- Откройте крышку блока управления стеклоподъемниками. Отсоедините разъемы, затем аккуратно извлеките весь блок вверх.
- По периметру панели установлены пластиковые фиксаторы. Используйте клиновидный съемник, чтобы равномерно отсоединить каждый зажим. Работайте от нижнего угла вверх.
- Когда панель свободна, приподнимите её вверх, чтобы снять с направляющих у оконного уплотнителя.
- Отключите трос привода внутренней ручки и разъемы динамиков, если они имеются на двери.
Храните снятые винты в подписанных контейнерах. Повреждение клипс потребует их замены – используйте оригинальные элементы крепления Volvo.
Отсоединение электрических соединений и кабелей
После снятия внутренней обшивки задней двери откройте доступ к электрическим жгутам, проложенным по правой или левой стороне каркаса двери. Осмотрите все разъёмы – чаще всего это штекеры с фиксаторами типа «лапка» или «язычок». Используйте пластиковую лопатку или тонкую отвёртку, чтобы аккуратно отжать фиксатор, не повреждая корпус разъёма.
При отключении разъёмов следите за направлением усилия – вытягивайте строго по оси, не допускайте перекосов. Некоторые кабели дополнительно зафиксированы пластиковыми клипсами или хомутами – срежьте одноразовые стяжки и освободите проводку из направляющих каналов.
Для заднего стеклоочистителя и обогрева стекла отсоедините два разъёма – один силовой, второй сигнальный. Контакты могут быть плотно соединены из-за окислов, поэтому при необходимости обработайте их аэрозольной смазкой типа WD-40 и подождите 2–3 минуты перед извлечением.
С проводкой камеры заднего вида разъём чаще всего расположен ближе к центру двери. Для его отсоединения потребуется частично снять уплотнительную гофру, ведущую к кузову. Проконтролируйте, чтобы при демонтаже не повредить изоляцию проводов внутри гофры.
После отключения всех соединений обязательно промаркируйте каждый кабель, чтобы исключить путаницу при обратной сборке. Используйте несъёмные бумажные ярлыки с чёткими обозначениями и избегайте повторного подключения по памяти.
Удаление крепежных элементов и защелок
Начните с демонтажа пластиковых крышек, закрывающих винты. Используйте пластиковую лопатку, чтобы не повредить обшивку. Крышки расположены в нижней части панели и в нише под ручкой открытия двери.
Открутите винты Torx T25 – их обычно четыре: два в нижней части, один возле ручки и один под ручкой. Работайте отверткой с магнитным жалом, чтобы не уронить винты внутрь двери.
После удаления винтов осторожно подденьте нижний край обшивки пластиковым съемником. Перемещайтесь по периметру, отсоединяя клипсы. Клипсы расположены с шагом 10–15 см. Используйте равномерное усилие, чтобы не сломать крепления.
После отсоединения всех клипс приподнимите панель вверх – она удерживается на направляющих в верхней части. Не тяните резко: за обшивкой подключены провода подсветки, динамиков и кнопки открытия стекла.
Отсоедините разъемы, зафиксированные на защелках. Для этого нажмите фиксатор и аккуратно вытяните штекер. Не тяните за провода – только за корпус разъема. Если разъемы плохо поддаются, используйте тонкую плоскую отвертку для нажатия на фиксатор.
Как снять замок и ручку двери
Для демонтажа замка и наружной ручки задней двери Volvo XC90 потребуется набор TORX-отвёрток, пластиковая лопатка и фонарь. Работы проводятся после снятия внутренней обшивки и шумоизоляции.
- Отключить разъём питания центрального замка, расположенный внутри двери под защитной плёнкой. Осторожно отогнуть плёнку, не повредив клейкий слой.
- Через технологическое отверстие отсоединить тягу от наружной ручки. Тяга фиксируется пластиковым зажимом – сдвинуть фиксатор в сторону и потянуть тягу вниз.
- TORX T30: выкрутить два винта крепления замка, расположенные по краю двери рядом с защёлкой. Удерживать замок рукой во избежание падения внутрь двери.
- Извлечь замок из полости двери, повернув его под углом, чтобы вывести из зацепления с направляющими.
- С наружной стороны двери: открыть пластиковую крышку в торце возле ручки (TORX T20). За ней скрыт фиксирующий винт ручки.
- Вывернуть фиксирующий винт не до конца – он освобождает цилиндр и саму ручку. Осторожно потянуть ручку в сторону задней части автомобиля и снять.
- Осмотреть ручку и замок на предмет износа и повреждений перед установкой или заменой.
Сборка производится в обратном порядке. При установке убедиться, что тяги точно вошли в свои пазы и не перекручены. После сборки проверить работоспособность замка с ключа и с кнопки.
Отключение и извлечение стеклоподъемника
Откройте заднюю дверь и снимите пластиковую обшивку, чтобы получить доступ к внутреннему пространству. Для этого открутите саморезы по периметру обшивки, затем аккуратно отсоедините фиксаторы, используя пластиковую лопатку. Отсоедините разъём кнопки стеклоподъемника, прежде чем полностью снять обшивку.
Обесточьте стеклоподъемник, отключив клеммы с электродвигателя. Обычно это двухконтактный разъём с защёлкой – нажмите фиксатор и аккуратно извлеките разъём. При необходимости включите зажигание и опустите стекло примерно на 10 см, чтобы получить доступ к болтам крепления стекла к направляющим. Затем снова выключите зажигание и отключите аккумулятор.
Зафиксируйте стекло скотчем или пластиковыми клиньями, чтобы оно не упало. Используя ключ Torx T30, открутите два винта, крепящих стекло к подъемному механизму. Поднимите стекло вручную и зафиксируйте его в верхнем положении.
Открутите оставшиеся винты крепления подъемника к двери. Как правило, это три болта, расположенные в нижней части двери и один – возле направляющей. Аккуратно извлеките механизм через технологическое окно, удерживая его за мотор и направляющие.
Проверьте состояние направляющих и мотора. При наличии износа или люфта замените стеклоподъемник целиком. Убедитесь, что в дверном каркасе не осталось крепежа или мелких деталей.
Демонтаж наружной панели двери
Откройте заднюю дверь и полностью опустите стекло. Снимите уплотнитель по периметру двери, начиная с верхнего угла. Осторожно оттяните резину, чтобы не повредить крепёжные канавки.
С помощью пластикового клина аккуратно подденьте накладку наружной ручки и извлеките её, освободив зажимы. Отвинтите винты TORX T25, расположенные под заглушками рядом с ручкой. Освободите тяги замка от фиксаторов, предварительно запомнив их положение.
Снимите декоративную планку в нижней части двери – она фиксируется на защёлках и одном винте TORX T20. После её демонтажа откроется доступ к скрытым креплениям панели.
Начинайте отсоединять наружную панель, начиная с нижнего края, постепенно продвигаясь вверх. Используйте пластиковую лопатку, чтобы избежать повреждений лакокрасочного покрытия. Панель удерживается на направляющих и нескольких клипсах – при сопротивлении проверьте наличие неоткрученных винтов.
После снятия панели отключите жгут электропроводки, идущий к повторителю поворота и подсветке. Зафиксируйте провода, чтобы не допустить их повреждения при последующих действиях.
Проверка и замена поврежденных элементов
После снятия обшивки задней двери необходимо внимательно осмотреть следующие узлы: привод замка, направляющие стеклоподъёмника, электропроводку, резиновые уплотнители и корпусные элементы на наличие трещин, вмятин, перегибов или следов коррозии.
Привод замка проверяется на свободный ход и характер щелчка при запирании. Если моторчик не срабатывает при подаче питания, его следует заменить. Для доступа к креплениям привода необходимо открутить три винта Torx T25 и отсоединить электрический разъём.
Направляющие стеклоподъёмника осматриваются на наличие деформаций или износа пластиковых ползунов. Повреждённые элементы вызывают люфт стекла и нестабильную работу механизма. Ползунки меняются только в комплекте с направляющей. Крепления фиксируются винтами Torx T30.
Электропроводка исследуется на наличие перегибов, следов оплавления и окислений в разъёмах. Повреждённые участки вырезаются, а соединения восстанавливаются методом пайки с последующей термоусадкой. Особое внимание – гибкому жгуту между дверью и кузовом.
Резиновые уплотнители теряют эластичность и трескаются. Изношенный уплотнитель не подлежит ремонту – его следует заменить. Новый элемент устанавливается по заводским пазам без использования клея, начиная с верхнего угла.

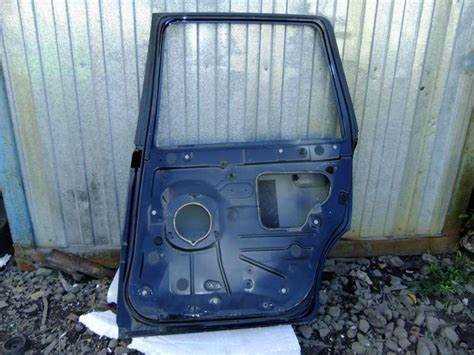

Металлические детали двери (усилитель, внутренняя панель, каркас стекла) проверяются на очаги ржавчины. Коррозию удаляют щёткой, поверхность обезжиривают и покрывают антикоррозионным грунтом. Сильно повреждённые элементы подлежат замене.
Вопрос-ответ:
Нужно ли снимать аккумулятор перед разборкой задней двери Volvo XC90?
Да, отключение аккумулятора — это разумная мера безопасности. При разборке обшивки и работе с электропроводкой (например, проводами, идущими к стеклоподъемникам или центральному замку) существует риск короткого замыкания. Отключите минусовую клемму аккумулятора, чтобы избежать повреждений электросистемы и случайного срабатывания электрооборудования.
Какие инструменты понадобятся для снятия обшивки задней двери?
Для работы потребуется пластиковый съемник панелей, крестовая отвертка, плоская отвертка с изолированной ручкой, торцевые головки (чаще всего на 8 и 10 мм) и трещотка. Также пригодится фонарик и небольшая магнитная миска для хранения крепежа — это упростит сборку после завершения работ.
Где находятся скрытые крепления обшивки задней двери?
На Volvo XC90 часть крепежа спрятана за декоративными накладками и в углублениях ручек. Некоторые саморезы находятся под резинками уплотнителей и возле внутренней ручки двери. Также важно аккуратно отсоединить пластиковые клипсы по периметру панели — они могут быть тугими, но ломаются при грубом усилии. Лучше использовать специальные съемники, чтобы не повредить обшивку.
Что делать, если после сборки не работает стеклоподъемник?
Проверьте все разъемы: возможно, один из них не был до конца вставлен при обратной сборке. Также осмотрите шлейф проводки в гофре между дверью и кузовом — в этих местах часто появляются обрывы. Если проблема осталась, стоит подключить диагностическое оборудование, чтобы проверить наличие ошибок в блоке управления дверью.
Сложно ли разобрать заднюю дверь самостоятельно, без опыта?
Если следовать инструкции и не торопиться, с задачей справится и новичок. Важно работать аккуратно, использовать подходящие инструменты и внимательно относиться к мелочам: не рвать провода, не терять крепеж и не тянуть силой панели. Обычно процесс занимает около 1,5–2 часов при первой попытке.
Как снять заднюю дверь Volvo XC90?
Чтобы снять заднюю дверь на Volvo XC90, вам нужно выполнить несколько шагов. Начните с того, чтобы снять пластиковые накладки на обивке двери, аккуратно используя пластиковые инструменты, чтобы избежать повреждения. Затем открутите все видимые винты, которые крепят обивку. После этого нужно отключить все электрические соединения, если они есть, например, для стеклоподъемников или датчиков. Когда обивка будет снята, открутите крепления, которые держат саму дверь. Обратите внимание, что при снятии двери важно осторожно работать с креплениями, чтобы избежать повреждения элементов кузова или самой двери.
Как правильно установить заднюю дверь на Volvo XC90 после демонтажа?
После того как задняя дверь снята, установка новой или отремонтированной двери на Volvo XC90 потребует аккуратности и точности. Начните с того, чтобы выровнять дверь с креплениями на кузове, проверяя, что все отверстия совпадают. Затем аккуратно прикрутите дверь на место, начиная с верхних и нижних креплений. Обратите внимание, чтобы дверь плотно прилегала к кузову, и чтобы все электрические соединения были правильно подключены. После того как дверь закреплена, проверьте её работу: убедитесь, что она открывается и закрывается без заеданий, а также что все механизмы работают исправно.
