Левый рулевой наконечник в конструкции ВАЗ 2110 соединяет рулевую тягу с поворотным кулаком переднего левого колеса, обеспечивая передачу усилия от рулевого механизма к колесам. Он представляет собой шарнирный узел, позволяющий колесу поворачиваться в горизонтальной плоскости при сохранении вертикальной нагрузки и вибраций от дороги.
Конструкция наконечника включает корпус с резьбой для крепления к рулевой тяге, палец с шаровой головкой, защитный пыльник и гайку с фиксатором. Шаровой палец обеспечивает подвижность соединения, резиновый пыльник предотвращает попадание грязи и влаги внутрь узла. Резьбовое соединение позволяет регулировать схождение колес при установке и обслуживании.
При износе шарнира возникает люфт, снижается точность управления, возрастает риск выхода колеса из-под контроля. Рекомендуется проверять состояние наконечников каждые 15–20 тысяч км, обращая внимание на люфты, стуки и повреждения пыльника. При появлении признаков износа необходима немедленная замена детали.
Наконечник рулевой левый ВАЗ 2110: устройство и роль
Левый рулевой наконечник ВАЗ 2110 соединяет рулевую тягу с поворотным кулаком переднего колеса. Его задача – передача усилия от рулевого механизма к колесу с сохранением подвижности в разных плоскостях. Это обеспечивается конструкцией шарового шарнира, встроенного в корпус наконечника.
Корпус выполнен из прочной стали, в нём размещён шаровый палец, закреплённый с помощью прижимной пружины и пластикового или металлического вкладыша. Наружная резьба паза позволяет регулировать схождение колёс, а гайка с контргайкой фиксирует положение.
Главные признаки износа – люфт в шарнире, стук при повороте, ухудшение курсовой устойчивости. При диагностике следует обратить внимание на защитный пыльник: его повреждение ускоряет износ шарнира. Замену рекомендуется выполнять при появлении первых симптомов, чтобы избежать разбалансировки рулевого управления.
Важно использовать оригинальные или проверенные аналоги, соответствующие по размерам и резьбе. Неправильный выбор может привести к некорректной работе подвески и снижению безопасности.
Как устроен левый рулевой наконечник ВАЗ 2110: основные элементы
Корпус наконечника выполнен из прочной стали с антикоррозийным покрытием. Он служит базой для крепления остальных компонентов и обеспечивает жёсткость соединения.
Шаровой палец – ключевой элемент конструкции. Он входит в поворотный кулак и передаёт усилие от рулевой тяги. Палец выполнен из термообработанной стали и снабжён сферическим наконечником, обеспечивающим подвижность в нескольких плоскостях.
Пыльник из термостойкой резины защищает шарнир от влаги, грязи и абразивных частиц. Повреждение пыльника ускоряет износ шарового пальца, поэтому его состояние требует регулярной проверки.
Гнездо шарнира внутри корпуса формируется с высокой точностью. Оно заполнено специальной смазкой, исключающей сухое трение и уменьшающей износ. Нарушение герметичности ведёт к заклиниванию узла.
Резьбовая часть служит для крепления наконечника к рулевой тяге и регулировки схождения колёс. При замене необходимо точно сохранять длину резьбового зацепления, чтобы избежать нарушений в управлении.
Стопорная гайка фиксирует наконечник на тяге. При установке следует использовать новый фиксатор резьбы во избежание самопроизвольного раскручивания.
Материалы и конструктивные особенности детали
Левый рулевой наконечник ВАЗ 2110 изготавливается из легированной стали 40Х, закалённой токами высокой частоты до твёрдости HRC 48–52. Такой выбор обусловлен необходимостью выдерживать ударные и крутящие нагрузки при поворотах и наездах на препятствия.
Шаровой палец изготавливается методом прецизионной ковки с последующей шлифовкой и термообработкой. Его поверхность упрочняется для повышения ресурса сопряжения с пластиковым вкладышем. Вкладыш выполнен из капролона с модифицирующими добавками для снижения трения и повышения износостойкости.
Корпус наконечника имеет литую конструкцию с наружной резьбой М14×1,5, обеспечивающей надёжную регулировку схождения. Шаровая опора герметизирована термостойким пыльником из этиленпропиленового каучука (EPDM), устойчивого к агрессивным средам и перепадам температур от –45 °C до +120 °C.
Смазка используется синтетическая на основе лития, с температурным диапазоном эксплуатации от –40 °C до +130 °C. Её замена невозможна – конструкция неразборная, а значит, при появлении люфта требуется замена всего наконечника.
Резьбовая часть проходит фосфатирование для защиты от коррозии. Шлицы и резьба должны быть очищены и обработаны антикоррозийной смазкой при установке. Нарушение герметичности пыльника или появление люфта недопустимы и являются основанием для демонтажа детали.
Признаки износа и способы диагностики неисправности
- Стук в передней подвеске при проезде неровностей, особенно в области левого колеса.
- Люфт рулевого колеса при поворотах или в положении «прямо».
- Увод автомобиля в сторону при движении по прямой.
- Неравномерный износ левого переднего колеса по внутреннему или внешнему краю.
- Заметное увеличение свободного хода рулевого колеса при включённом двигателе.
Для точной диагностики необходимо выполнить следующие действия:
- Установить автомобиль на ровную поверхность и зафиксировать задние колёса.
- Поддомкратить левую переднюю часть, снять колесо.
- Визуально осмотреть пыльник наконечника: трещины, разрывы и следы смазки указывают на повреждение.
- Рукой раскачать палец наконечника в вертикальной и горизонтальной плоскости. Люфт свидетельствует о выработке шарнира.
- Повернуть рулевое колесо и наблюдать за движением рычага. Задержка в отклике указывает на внутренний износ.
- Проверить крепление гайки пальца: ослабление приводит к дополнительной нагрузке на соединение.
Наличие хотя бы одного признака требует немедленного демонтажа и более детального осмотра с возможной заменой детали.

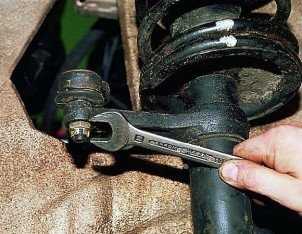

Как снять и заменить левый рулевой наконечник своими руками
Для замены левого рулевого наконечника на ВАЗ 2110 потребуется стандартный набор инструментов: домкрат, баллонный ключ, ключи на 17 и 19, отвертка, съемник наконечников. Процесс несложный, но требует аккуратности и точности.
1. Поднимите переднюю часть автомобиля с помощью домкрата и зафиксируйте на подставках для безопасности. Снимите колесо с левой стороны.
2. Освободите рулевую тягу от пыльника с помощью отвертки. Отсоедините наконечник от рулевой тяги, открутив контргайку на 19.
3. Для отделения наконечника от рычага используйте съемник. Установите его на соединение и аккуратно ослабьте наконечник. Это предотвратит повреждения резьбы и других частей.
4. После того как наконечник будет снят, установите новый. Позиционируйте его на рулевой тяге и закрутите контргайку. Убедитесь, что она надежно закреплена, и наконечник не двигается.
5. Важно соблюдать правильную длину рулевой тяги для обеспечения точности рулевого управления. Перед окончательной установкой замеряйте длину старого наконечника и отрегулируйте новый аналогично.
6. После замены наконечника соберите все компоненты в обратной последовательности, установите колесо и затяните все крепежи. Проверьте, чтобы не было люфта в рулевой системе.
7. Пройдите тест-драйв, чтобы убедиться в отсутствии стуков и правильности работы рулевого управления. Регулярно проверяйте состояние наконечников на предмет износа.
Требования к моменту затяжки и проверке после установки
При установке левого наконечника рулевой тяги на ВАЗ 2110 критически важен правильный момент затяжки. Рекомендуется использовать момент 45-55 Нм для затяжки гайки наконечника. Это значение зависит от типа используемых материалов и стандартов производителя. Использование динамометрического ключа гарантирует соблюдение требуемого момента, что предотвращает повреждение резьбовых соединений и обеспечивает надежность крепления.
После затяжки необходимо проверить фиксированность наконечника. Для этого следует попытаться провернуть наконечник вручную или с использованием специального инструмента. Отсутствие люфта и движение наконечника без заеданий подтверждает правильную установку.
После установки рекомендуется провести тест-драйв с проверкой на управляемость и устойчивость автомобиля. Важно, чтобы не было посторонних шумов, стуков или вибраций при движении, что может указывать на неправильную установку наконечника.
Кроме того, спустя 100-150 км пробега следует повторно проверить момент затяжки, так как после первоначальной эксплуатации возможен небольшой перераспределение усилий в системе. Регулярные проверки увеличивают срок службы компонента и обеспечивают безопасную эксплуатацию автомобиля.

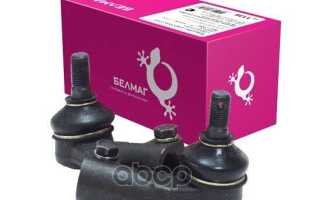

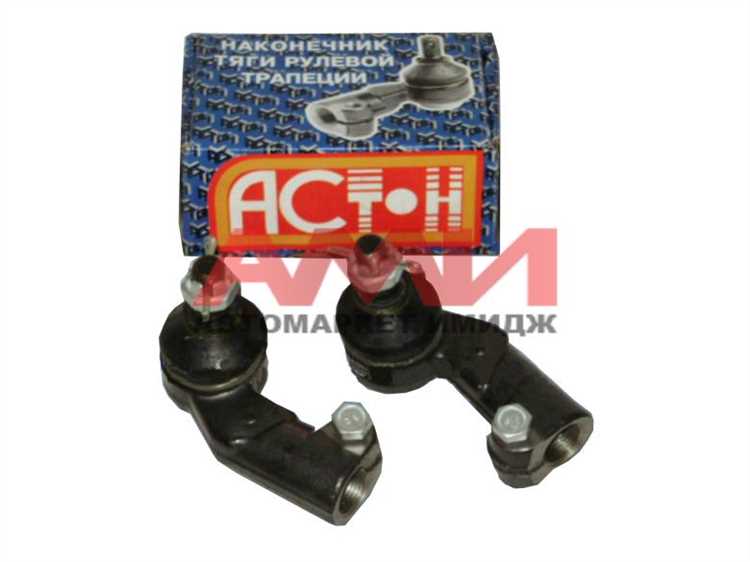

Выбор нового наконечника: сравнение производителей и артикулов
При выборе наконечника рулевой для ВАЗ 2110 важно учитывать не только цену, но и качество и совместимость с автомобилем. Разные производители предлагают детали, которые могут отличаться по долговечности, материалам и точности изготовления. Рассмотрим несколько популярных брендов и их артикулы.
CTR – один из лидеров на рынке. Артикулы наконечников для ВАЗ 2110: CSK-101, CSK-102. Эти детали характеризуются хорошим балансом между ценой и качеством. Материалы – высококачественная сталь и устойчивые к износу резинометаллические элементы. Ожидаемый срок службы – 40-50 тыс. км.
Delphi предлагает артикулы TC459, TC460. Эта марка известна своим качественным контролем и надежностью. Наконечники отличаются точностью подгонки, что улучшает поведение автомобиля на дороге. Рекомендуется для пользователей, которые ищут детали с хорошим соотношением цены и долговечности. Ожидаемый срок службы – 30-40 тыс. км.
Sachs – немецкий производитель, который фокусируется на долговечности. Артикулы: 803013, 803014. Эти наконечники могут служить до 60 тыс. км, но стоимость их несколько выше. Однако они обеспечивают отличную управляемость и стабильность на высоких скоростях.
Fenox также представляет на рынке запчасти для ВАЗ 2110 с артикулами 3510, 3511. Это бюджетный вариант, но стоит учитывать, что срок службы наконечников Fenox не превышает 20-30 тыс. км. Эти детали чаще всего выбирают владельцы, которые ограничены в средствах и готовы менять наконечники чаще.
Original запчасти ВАЗ (артикулы 2110-3414030, 2110-3414031) также доступны на рынке, но они будут дороже. Их преимущества – полная совместимость и высокая износостойкость. Срок службы – до 60 тыс. км, что делает их выгодным вложением для владельцев, предпочитающих оригинальные детали.
Выбирая наконечник, важно учитывать не только цену, но и особенности эксплуатации автомобиля. Для тех, кто планирует интенсивное использование машины, рекомендуется отдавать предпочтение брендам с хорошей репутацией, таким как CTR, Delphi или Sachs, которые гарантируют долгий срок службы и надежность. Бюджетные варианты, такие как Fenox, подойдут для краткосрочного использования или для тех, кто не боится частой замены деталей.
Вопрос-ответ:
Что такое левый наконечник рулевой тяги на ВАЗ 2110?
Левый наконечник рулевой тяги — это деталь, которая соединяет рулевую тягу с поворотным кулаком автомобиля. Он является важным элементом подвески, отвечающим за передачу усилия от рулевого механизма к колесам. Наконечник позволяет передвигать колеса, изменяя угол их поворота.
Какую роль играет левый наконечник рулевой тяги в системе управления автомобилем?
Левый наконечник рулевой тяги играет ключевую роль в управлении автомобилем. Он обеспечивает точность реакции колес на движения руля, позволяя водителю контролировать направление движения. Износ или повреждение наконечника может привести к ухудшению управляемости и повышению износа других компонентов подвески.
Какие признаки износа левого наконечника рулевой тяги на ВАЗ 2110?
Признаки износа левого наконечника могут включать стук или посторонние шумы при движении, особенно при поворотах, а также неустойчивость руля или скрип в районе колес. Важно регулярно проверять состояние наконечников, так как их неисправности могут привести к снижению безопасности автомобиля.
Как заменить левый наконечник рулевой тяги на ВАЗ 2110?
Для замены левого наконечника рулевой тяги на ВАЗ 2110 необходимо сначала поднять автомобиль, снять колесо и ослабить гайку, крепящую наконечник. Затем с помощью специальных инструментов отсоединяется наконечник от рулевой тяги и устанавливается новый. После установки необходимо провести проверку на люфт и настроить угол развала-схождения колес.
