Как отрегулировать фары на камазе

Неправильно отрегулированные фары на Камазе создают риск ослепления встречных водителей и снижают эффективность освещения дороги. Особенно это критично для грузовиков, эксплуатирующихся в ночное время или в условиях плохой видимости. Точная настройка фар требует соблюдения конкретной последовательности действий и знания параметров, предусмотренных производителем.

Перед началом регулировки необходимо установить Камаз на ровную горизонтальную поверхность, убедиться в нормальном давлении в шинах, загрузке в пределах нормы и исправной работе подвески. Уровень топлива должен быть не ниже половины бака, водительское сиденье – занято или нагружено аналогичным весом.

Регулировка ближнего света выполняется по вертикали и горизонтали с учётом нормативных углов. Для Камазов с галогеновыми лампами допустимое отклонение светотеневой границы по вертикали – не более 10 см вниз на расстоянии 10 метров от фары. Используется экран или стенка с разметкой, где горизонтальная линия соответствует уровню центра фар, а вертикальные – осевым линиям и границам рассеивания.

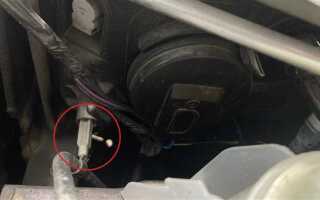

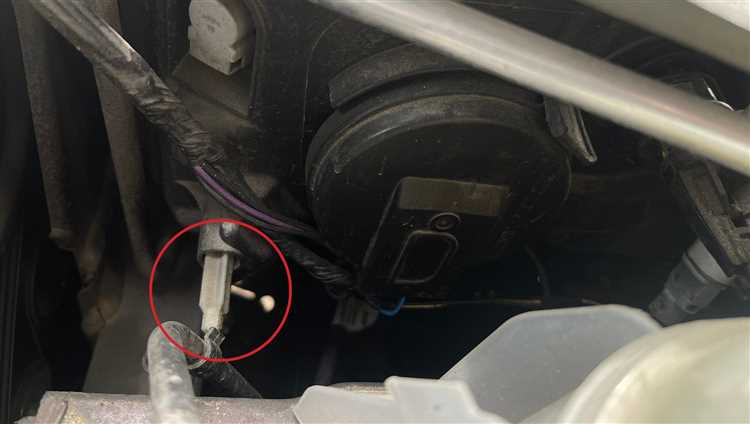

Вертикальная регулировка осуществляется винтом, расположенным в верхней части корпуса фары. Поворот по часовой стрелке опускает луч вниз. Горизонтальная настройка корректируется боковым винтом, который смещает световой пучок вправо или влево. После каждой регулировки обе фары проверяются одновременно – светотеневая граница должна быть симметричной и не выходить за пределы допустимой зоны.

При наличии противотуманных фар действуют отдельные требования. Их верхняя граница света не должна подниматься выше 25 см от уровня земли на расстоянии 10 метров. Включение противотуманок возможно только совместно с ближним светом или габаритами.

Проверка состояния оптики и креплений перед регулировкой

Перед настройкой фар на КамАЗе необходимо убедиться в исправности оптики. Любые дефекты отражателя, трещины на стекле или помутнение рассеивателя влияют на светораспределение и делают регулировку бессмысленной. Проверьте, чтобы внутренняя поверхность фары была чистой, без налета и конденсата. Если фара запотела, устраните причину герметичности – чаще всего проблема кроется в изношенных уплотнителях или трещинах корпуса.

Оцените прочность крепления фары. Даже незначительный люфт приведет к смещению светового пучка при движении. Затяните все болты и проверьте фиксаторы на износ. Если фара держится на саморезах, вкрученных в пластик или ржавый металл, замените крепление на штатное или усиленное.

Обратите внимание на состояние регулировочных винтов. Они не должны быть заржавевшими, заклиненными или прокручиваться без усилия. Перед настройкой смажьте их графитовой смазкой или WD-40 для предотвращения повреждения механизма регулировки.

Если установлен ксенон или светодиодные модули, проверьте, соответствует ли установка требованиям Технического регламента. Некорректно установленные источники света искажают геометрию пучка, что делает стандартную регулировку невозможной.

Выбор ровной площадки и соблюдение дистанции до экрана

Для точной регулировки фар КамАЗа необходима строго горизонтальная поверхность без уклонов и неровностей. Идеально подходит асфальтовое или бетонное покрытие длиной не менее 10 метров. Минимальная ширина – 2,5 метра, чтобы обеспечить доступ к обеим сторонам автомобиля и свободный подход к фарам.

Экран должен быть вертикальным, прочным и светонепроницаемым, высотой не менее 1,2 метра. Расстояние от фар до экрана – строго 5 метров, измеряется от линзы фары до поверхности экрана. Несоблюдение этой дистанции и отклонение экрана от вертикали даже на 1–2° приводит к искажению светотеневой границы и ошибочной регулировке.

Перед началом работ проверь давление в шинах и убери лишний груз из кабины – масса автомобиля должна соответствовать штатной без перегруза. Подвеска должна быть в исправном состоянии, чтобы избежать перекоса кузова относительно дорожной поверхности.

Важно: при измерении дистанции до экрана и установке КамАЗа на площадке необходимо пользоваться уровнем и рулеткой – только точные замеры гарантируют правильное позиционирование светового пучка.

Определение правильной высоты и центра светового пучка

Для точной настройки фар КамАЗа необходимо соблюдать регламентированные параметры высоты и горизонтального положения светового пучка. Перед началом измерений убедитесь, что транспортное средство загружено согласно нормативу: полный бак топлива, стандартный комплект инструмента и один водитель в кабине.

Установите автомобиль на ровной горизонтальной площадке перед вертикальной поверхностью (экраном) на расстоянии 5 метров. На экране проведите две линии: горизонтальную – на уровне центра фар, и вертикальную – совпадающую с осью симметрии автомобиля.

Для фар ближнего света оптическая ось пучка должна находиться на 12 см ниже центра фары, что соответствует углу наклона 1,2%. Горизонтальное смещение допускается не более 10 см от оси симметрии автомобиля.

Рекомендуется использовать следующий ориентир:

Центр светового пятна должен находиться строго под соответствующей фарой. При отклонении регулируются винты коррекции по вертикали и горизонтали. После корректировки проверьте форму границы светотеневой линии – она должна быть чёткой и симметричной.

Регулировка горизонтального положения ближнего света

Для точной регулировки горизонтального положения ближнего света на КамАЗе необходимо использовать вертикальную плоскость (стену) и ровную горизонтальную площадку длиной не менее 7 метров. Расстояние от фары до стены – строго 5 метров.

Перед началом регулировки давление в шинах должно соответствовать норме, кабина – без нагрузки, уровень топлива – не менее половины бака. Светотеневая граница пучка ближнего света должна располагаться на 10 см ниже уровня фар на стене. Горизонтальная линия разметки наносится строго по уровню, соответствующему центру фар.

Отрегулируйте винт горизонтальной коррекции, расположенный сбоку от корпуса фары. При вращении по часовой стрелке световой пучок смещается вправо, против – влево. Добейтесь, чтобы край светового пучка ближнего света смещался вправо от вертикальной оси фары на 5–10 см (в пределах допуска ГОСТ Р 51709-2001).

Контроль: после регулировки включите ближний свет и убедитесь, что светотеневая граница проходит точно по разметке, а засветка встречной полосы исключена. При необходимости повторите настройку, избегая люфтов в креплении оптики.

Настройка вертикального угла наклона фар по ГОСТ

Согласно ГОСТ 51709-2001, корректный угол наклона светового пучка фар КамАЗа должен обеспечивать освещённость дороги без ослепления встречного транспорта. Для ближнего света допустимое отклонение составляет от 10 до 30 мм на расстоянии 10 м от экрана, что соответствует углу наклона от 0,1% до 0,3%.

Перед регулировкой необходимо установить транспортное средство на ровную горизонтальную поверхность, проверить давление в шинах и загрузку – она должна соответствовать массе водителя и половине допустимой нагрузки. Подвеска должна быть в исправном состоянии.

На вертикальном экране, расположенном на расстоянии 10 метров от фар, наносится горизонтальная линия, соответствующая центру фар, и контрольная линия ниже на 10–30 мм. Светотеневая граница ближнего света должна проходить по нижней контрольной линии. Для регулировки используются винты на корпусе фары – один отвечает за вертикаль. Поворачивать следует поэтапно, контролируя изменение положения светотеневой границы.

После завершения регулировки необходимо включить обе фары и убедиться, что граница проходит симметрично и строго по контрольной отметке. Отклонения недопустимы, даже если фары визуально «светят ровно» – это не соответствует требованиям ГОСТ и может привести к штрафу или ДТП.

Учет загрузки автомобиля при настройке света

Положение кузова КамАЗа под нагрузкой существенно влияет на угол наклона светового пучка фар. Без учета загрузки регулировка теряет точность: свет либо «бьет» в небо, либо слепит встречных водителей.

• Перед регулировкой необходимо привести автомобиль в рабочее состояние – загрузить его балластом, эквивалентным полной массе, предусмотренной техническими условиями. Например, если максимально допустимая масса – 20 тонн, а снаряжённая – 10 тонн, добавляют 10 тонн груза.
• Если регулировка выполняется без возможности полной загрузки, используют эквивалентную нагрузку на раму и рессоры в районе осей, равномерно распределяя массу для имитации штатной загрузки.
• После установки груза измеряют расстояние от центра фары до поверхности земли. Это значение фиксируют – оно понадобится для установки нужного угла наклона света.
• При настройке на стенде или у экрана учитывают допустимый угол наклона фар: для КамАЗа он составляет 10 см падения световой границы на 10 м расстояния (1%). При этом замеры проводят именно под нагрузкой, иначе корректность настройки будет нарушена при движении с полной массой.
• После регулировки груз можно снять, но важно понимать, что фары теперь откалиброваны именно под загруженное состояние. При движении пустым возможна некорректная свето-теневая граница.

Настройку следует повторять после замены рессор, изменения дорожного просвета или значительного износа подвески.

Проверка результата регулировки в условиях темноты

Для точной оценки регулировки фар КамАЗа в тёмное время суток выберите ровный участок дороги длиной не менее 25 метров с отсутствием постороннего освещения. Подъезжайте к вертикальной поверхности (стене или забору) на расстояние 5 метров. Включите ближний свет.

Граница светового пятна должна находиться на высоте 90–100 см от земли – в зависимости от модели фары и дорожного просвета. Правая часть светового пучка должна слегка подниматься вверх, обеспечивая освещение обочины, тогда как левая должна оставаться строго горизонтальной, не ослепляя встречный транспорт.

Оцените симметричность световых пучков. Разница в высоте или наклоне указывает на необходимость повторной корректировки. При движении по дороге обратите внимание на уровень освещённости знаков и обочин: дорожные знаки должны быть видны на расстоянии 50–70 метров, а правая обочина – освещена минимум на 10 метров вперёд.

Если при встрече с другими автомобилями водители подают световые сигналы, это может означать ослепление, вызванное неправильным углом наклона. В таком случае немедленно скорректируйте положение фар, особенно по вертикали.

Проверьте дальний свет: он должен уверенно освещать участок дороги длиной не менее 100 метров без выраженного рассеивания. Свет не должен уходить вверх – это снизит эффективность освещения и может вызвать ослепление встречных водителей.

Вопрос-ответ:

Как правильно отрегулировать фары на Камазе?

Регулировка фар на Камазе — это важная процедура для обеспечения безопасности на дороге. Чтобы отрегулировать фары, необходимо установить автомобиль на ровной поверхности и отмерить расстояние до стенки (или другого вертикального объекта). Затем включите фары на дальний свет и отметьте положение светового пятна на стене. Отрегулируйте фары так, чтобы их пучок света был направлен немного ниже горизонтальной линии, чтобы не слепить других водителей.

Какие инструменты необходимы для регулировки фар на Камазе?

Для корректной регулировки фар на Камазе вам понадобятся несколько инструментов: крестовая отвертка для регулировки винтов фар, рулетка или линейка для измерения расстояний, а также уровень для проверки положения автомобиля. Если фары регулируются вручную, можно использовать специальную направляющую, чтобы точно настроить свет.

Как проверить, что фары на Камазе отрегулированы правильно?

Правильную регулировку фар можно проверить следующим образом: после настройки фары должны светить чуть ниже горизонтальной линии, не ослепляя встречных водителей. Также рекомендуется проверять, чтобы световой пучок был симметричным и располагался в пределах допустимого угла рассеивания. Если фары настроены правильно, автомобиль будет хорошо освещать дорогу без создания опасности для других участников движения.

Можно ли отрегулировать фары на Камазе без специального оборудования?

Да, регулировку фар на Камазе можно выполнить без специального оборудования, используя доступные средства, такие как рулетка, линейка, уровень и крестовая отвертка. Важно, чтобы автомобиль стоял на ровной поверхности, а регулировка была выполнена точно, чтобы избежать ненужных проблем с освещением на дороге.

Как часто нужно регулировать фары на Камазе?

Регулировку фар на Камазе рекомендуется проводить как минимум один раз в год или после значительных изменений, таких как замена фар или подвески. Также фары следует проверять после длительных поездок по неровным дорогам, так как они могут сместиться и нарушить правильное освещение.

Как правильно отрегулировать фары на Камазе в условиях гаража?

Для того чтобы отрегулировать фары на Камазе в гараже, нужно установить автомобиль на ровную поверхность и обеспечить нужную высоту. Прежде чем начать, убедитесь, что шины имеют правильное давление, а также что автомобиль не перегружен. Фары должны быть настроены так, чтобы луч света не ослеплял встречных водителей и был направлен на дорогу. Используйте стену или экран для проверки правильности установки. Обычно высота регулировки луча должна быть на уровне центра фары, направленной прямо на стену на расстоянии около 10 метров. Регулировка фары происходит с помощью специальных винтов на корпусе фары, с помощью которых можно изменять угол наклона и горизонтальное положение света.

Какие инструменты понадобятся для регулировки фар на Камазе?

Для регулировки фар на Камазе вам понадобятся несколько базовых инструментов. Во-первых, это крестовая отвертка для настройки винтов регулировки фары, которые находятся в корпусе. Во-вторых, желательно иметь рулетку или измерительную ленту для точного соблюдения расстояния до стены. Также полезно будет иметь уровень, чтобы автомобиль стоял ровно, а фары не наклонялись. Если вы хотите сделать регулировку более точной, можно использовать специальные приборы для калибровки фар, которые измеряют интенсивность света и помогают установить правильные углы освещения. Все эти инструменты помогут выполнить регулировку правильно и безопасно.
