Датчик давления масла на автомобилях КамАЗ установлен в блоке цилиндров, в районе масляной магистрали. В зависимости от конкретной модели двигателя, он может располагаться либо с левой стороны возле топливного насоса, либо ближе к передней части двигателя рядом с масляным фильтром. Например, на двигателях КамАЗ-740 и его модификациях датчик часто монтируется рядом с тройником для подключения манометра и аварийной лампы.
Для доступа к датчику достаточно снять защитный кожух (если он установлен) и отсоединить провод, подключённый к клемме датчика. Резьба у большинства моделей стандартная – М14х1.5, но перед заменой стоит сверить с технической документацией конкретной версии двигателя. При демонтаже рекомендуется использовать рожковый ключ на 22 или 24 мм, избегая чрезмерного усилия, чтобы не повредить корпус блока.
Диагностика и замена возможны без демонтажа двигателя. Если приборная панель показывает нестабильные или нулевые показания давления, первым делом следует проверить контакт на датчике и целостность проводки. При отсутствии визуальных повреждений разумно временно установить механический манометр в тот же разъём – это поможет исключить неисправность самого датчика.
Где находится датчик давления масла на двигателе КамАЗ-740
На двигателе КамАЗ-740 датчик давления масла установлен в задней части блока цилиндров, с правой стороны по ходу движения автомобиля. Он монтируется непосредственно в масляной магистрали и соединён с каналами системы смазки.
- Датчик вкручивается в резьбовое отверстие рядом с масляным фильтром и масляным насосом.
- Обычно расположен рядом с штуцером, к которому подсоединяется механический манометр или электрический провод для сигнальной лампы.
- На большинстве модификаций доступ к нему возможен через верх, после снятия воздуховода или других мешающих компонентов.
- При наличии двух датчиков (электрического и механического) – один устанавливается на тройник, подключённый к общей магистрали.
Перед проверкой или заменой необходимо заглушить двигатель, сбросить давление в системе и отсоединить провод от клеммы датчика. Для удобства желательно использовать удлинитель с головкой на 22 мм или 24 мм в зависимости от типа датчика.
Расположение датчика на моделях КамАЗ с двигателем Евро-2
На моделях КамАЗ с двигателями стандарта Евро-2 датчик давления масла установлен на задней части блока цилиндров, с правой стороны по ходу движения автомобиля. Он ввинчен непосредственно в масляную магистраль, рядом с масляным фильтром и трубкой подачи масла к турбокомпрессору, если он предусмотрен конструкцией.
Для доступа к датчику необходимо открыть капот и снять защитный кожух, если он установлен. Визуально датчик представляет собой металлический корпус с электрическим разъёмом на конце. Контакт подсоединён к проводке, идущей к приборной панели. При демонтаже необходимо отключить аккумулятор и аккуратно отсоединить разъём, чтобы избежать повреждения контактов.
Датчик крепится при помощи резьбового соединения с уплотнительным кольцом. При замене рекомендуется использовать оригинальные или сертифицированные аналоги, совместимые с конкретной моделью двигателя КамАЗ Евро-2. Момент затяжки при установке – 20–25 Н·м, перетягивать нельзя из-за риска повреждения резьбы блока.

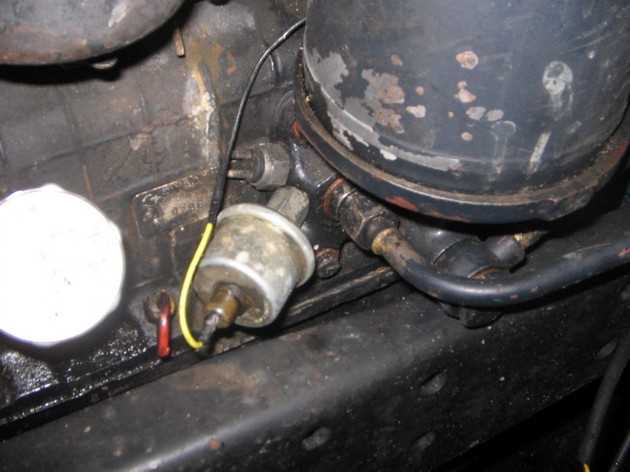

Как визуально найти датчик давления масла под капотом
Датчик давления масла на большинстве моделей КамАЗ расположен в районе масляного фильтра или рядом с блоком цилиндров, ближе к задней части двигателя. Ориентироваться следует на участок, где сходятся трубки подачи масла и электрические провода.
Для точного визуального определения важно учитывать модель двигателя. На двигателях серии 740 (например, 740.30, 740.50) датчик устанавливается справа по ходу движения автомобиля, в нижней части блока, чуть выше поддона картера. Обычно он имеет округлый корпус, выходящий металлический штуцер и пластиковую или металлическую фишку с одним или двумя проводами.
Перед осмотром отключи аккумулятор для исключения короткого замыкания. Затем осмотри двигатель со стороны масляного фильтра. Найди резьбовое соединение с подключённой проводкой – именно там установлен датчик. Чаще всего корпус устройства покрыт слоем пыли или масла, поэтому его контуры могут быть не сразу заметны. Протрите участок ветошью для лучшей видимости.
Если под рукой есть фонарик, направь свет под острым углом в сторону предполагаемого положения датчика. Это поможет выявить блестящие элементы резьбы или наконечников проводов. При необходимости используй зеркало на телескопической ручке – особенно на моделях с плотной компоновкой моторного отсека.
Подключение датчика давления масла к щитку приборов
Датчик давления масла на КамАЗе подключается к щитку приборов через штатную электропроводку с использованием клеммных соединений. В большинстве моделей применяется электрический датчик с резьбовым соединением М14×1,5, установленный в масляной магистрали блока двигателя.
Провод от датчика подключается к сигнальному входу указателя давления масла на панели приборов. Для надёжного соединения используется наконечник типа «мама», который фиксируется на шпильке датчика. Второй контакт – масса – обеспечивается через резьбовое соединение корпуса датчика с блоком двигателя.
При монтаже важно исключить повреждение изоляции провода и обеспечить надёжную фиксацию разъёма, чтобы избежать прерывистого сигнала. Также необходимо проверить контакт на панели приборов – он должен быть очищен от окислов и прочно зажат в колодке.
Если используется электронный щиток приборов, потребуется предварительная проверка совместимости сигнала от датчика (обычно 10–184 Ом) с входным сопротивлением индикатора. Несовпадение параметров может привести к некорректным показаниям.
Перед включением зажигания стоит проконтролировать сопротивление цепи мультиметром. При отключённом двигателе показание между сигнальным проводом и массой должно быть в пределах 180–200 Ом. После запуска двигателя значение снижается в зависимости от давления масла.
Использование нештатных датчиков требует дополнительной проверки схемы подключения, так как возможно изменение логики работы указателя. В таких случаях рекомендуется установка согласующего резистора или замена приборов на совместимые аналоги.
Как отличить датчик давления от других датчиков на двигателе
Датчик давления масла на двигателе КамАЗ имеет уникальные особенности, которые позволяют отличить его от других датчиков. Во-первых, его задача – мониторинг давления масла в системе смазки. Этот датчик подключается к масляной системе двигателя и реагирует на изменения давления. Визуально датчик давления масла обычно меньше по размеру и имеет резьбу для подключения к масляной магистрали, в отличие от датчиков температуры или кислорода, которые имеют другие формы и способы подключения.
Основное отличие датчика давления масла заключается в его рабочем принципе. Он может быть механическим (с пружинным элементом) или электронным. Электронные датчики давления масла оснащены дополнительными проводами для передачи сигнала в электронную систему автомобиля. Механический датчик обычно проще и имеет анкерный контакт для прямого измерения давления, что отличает его от термодатчиков, которые фиксируют температуру и используют термопару или резистивный элемент.
Обратите внимание на маркировку и местоположение датчика. На КамАЗе датчик давления масла часто устанавливается в нижней части блока двигателя, ближе к масляному насосу. Это место расположения позволяет ему получать наиболее точные данные о давлении масла в системе. Другие датчики, такие как датчики температуры охлаждающей жидкости или кислорода, устанавливаются в других местах и имеют свои особенности монтажа.
Также датчик давления масла чаще всего подключается к индикатору на панели приборов или в систему диагностики, которая отображает данные о давлении масла. При неисправности или низком давлении масла индикатор загорается, что является отличительной особенностью этого датчика в сравнении с другими, которые могут сигнализировать о других параметрах, таких как температура или уровень кислорода.
Типичные ошибки при поиске датчика давления масла
Поиск датчика давления масла на КамАЗе может стать трудным процессом, если не учесть несколько ключевых факторов. Многие владельцы и механики совершают ошибки, которые затрудняют правильную диагностику и замену датчика.
Основные ошибки при поиске датчика давления масла:
- Неверное определение местоположения датчика: На некоторых моделях КамАЗа датчик давления масла находится не в том месте, где его ожидают увидеть. Он может располагаться рядом с масляным фильтром или на блоке цилиндров. Неопытные специалисты часто ищут его на неудобных участках.
- Игнорирование типа датчика: На разных моделях КамАЗа используются датчики с различным типом подключения (проводное или механическое). Необходимо точно знать, какой датчик подходит для конкретной модели и года выпуска машины.
- Неучёт неисправности проводки: Иногда ошибка с давлением масла не связана с самим датчиком, а с повреждением проводки или контактов. Игнорирование этой возможности может привести к ошибочной замене датчика и дополнительным затратам.
- Отсутствие проверки работы датчика после установки: Даже после замены датчика важно проверить его работу на тестовом запуске двигателя. Часто владельцы забывают это сделать, и в результате не фиксируют неисправность.
- Ошибки при выборе аналогов: При замене датчика давления масла важно не только выбрать аналог, но и убедиться в его соответствии техническим характеристикам. Использование неподходящих датчиков может привести к неправильным показаниям и быстрому выходу из строя.
При поиске и замене датчика давления масла на КамАЗе важно учитывать точность диагностики, правильно идентифицировать неисправности и использовать только рекомендованные детали. Это поможет избежать повторных поломок и сэкономить время и деньги.
Что делать, если датчик установлен нестандартно
Если датчик давления масла на КамАЗе установлен в нестандартном месте, важно сразу разобраться с его функциональностью и точностью показаний. Нестандартная установка может привести к неправильным данным или сбоям в системе. Первым шагом будет проверка, не нарушены ли технические характеристики датчика и его совместимость с другими компонентами автомобиля.
Если датчик установлен в месте, отличном от заводского, его положение может повлиять на точность измерений. Для начала нужно проверить, соответствует ли его установка рекомендованной схеме в документации. Несоответствие положения датчика может изменить угол наклона или обеспечить неправильное взаимодействие с другими системами автомобиля, что ведет к сбоям в показаниях давления масла.
Следует проверить соединения проводов и разъемов. При нестандартной установке часто возникают проблемы с контактами, которые могут привести к ложным сигналам. Убедитесь, что все соединения надежны, а провода не подвержены повреждениям или перегибам.
Если проблема с датчиком продолжается, рекомендуется провести тестирование давления масла с помощью другого, стандартного датчика. Это позволит сравнить показания и выявить возможные ошибки в установке или неисправности в самом датчике.
Если необходимо, переместите датчик в заводское место. Позиционирование датчика в соответствии с рекомендациями производителя обеспечивает правильное измерение и более стабильную работу системы. Важно, чтобы место установки позволило датчику работать в оптимальных условиях, без перегрева и механических повреждений.
Вопрос-ответ:
Где находится датчик давления масла на КамАЗе?
Датчик давления масла на КамАЗе обычно устанавливается на блоке двигателя, в районе масляного фильтра или на картере. Это важный компонент, который позволяет следить за состоянием системы смазки. В зависимости от модели КамАЗа, расположение датчика может немного изменяться, но в большинстве случаев он находится в доступной для замены и обслуживания части двигателя.
Как проверить работоспособность датчика давления масла на КамАЗе?
Для проверки датчика давления масла на КамАЗе нужно сначала заглушить двигатель и отключить проводку от датчика. После этого можно проверить сопротивление с помощью мультиметра. Нормальные показания должны быть в пределах технических характеристик, указанных в инструкции по эксплуатации. Если показания не соответствуют нормам, датчик может быть неисправен и нуждается в замене.
Можно ли заменить датчик давления масла на КамАЗе самостоятельно?
Заменить датчик давления масла на КамАЗе можно своими силами, если есть минимальные навыки работы с автомобилем. Для этого нужно сначала снять старый датчик, используя ключи, и установить новый в том же месте. При установке важно не повредить резьбу и плотно затянуть датчик, чтобы избежать утечек масла. После замены необходимо проверить уровень масла и убедиться, что датчик работает корректно.
Какую роль играет датчик давления масла на КамАЗе?
Датчик давления масла на КамАЗе выполняет важную функцию контроля давления масла в системе смазки двигателя. Если давление падает ниже нормы, это может сигнализировать о проблемах с масляным насосом или другими частями системы. Датчик помогает предотвратить повреждения двигателя, так как он предупреждает водителя о недостаточном давлении масла, что может привести к серьезным поломкам при отсутствии своевременного вмешательства.
Что делать, если на КамАЗе загорелся индикатор низкого давления масла?
Если на приборной панели КамАЗа загорелся индикатор низкого давления масла, нужно немедленно остановить двигатель и проверить уровень масла. Низкий уровень жидкости в системе — одна из самых частых причин этого сигнала. Если уровень масла в норме, следует проверить датчик давления и систему на наличие утечек. В случае, если проблема не устраняется, рекомендуется обратиться к специалисту для диагностики и устранения неисправностей в системе смазки.
