Где находится реле стартера камаз 6520

Реле стартера на КамАЗ 6520 – это ключевой элемент системы запуска двигателя. Оно управляет подачей тока на стартер и обеспечивает его работу. Если реле выйдет из строя, двигатель не заведется, и потребуется его замена или диагностика. Местоположение реле стартера на этом грузовике важно знать для быстрого устранения неисправности. В этом материале мы подробно расскажем, где именно найти реле и как это сделать без лишних усилий.

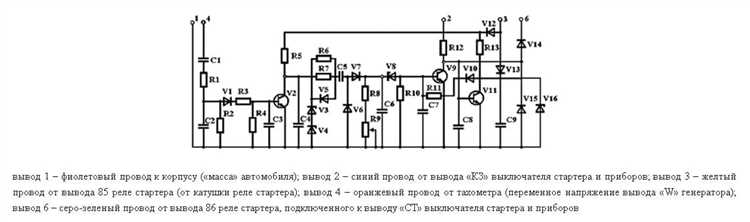

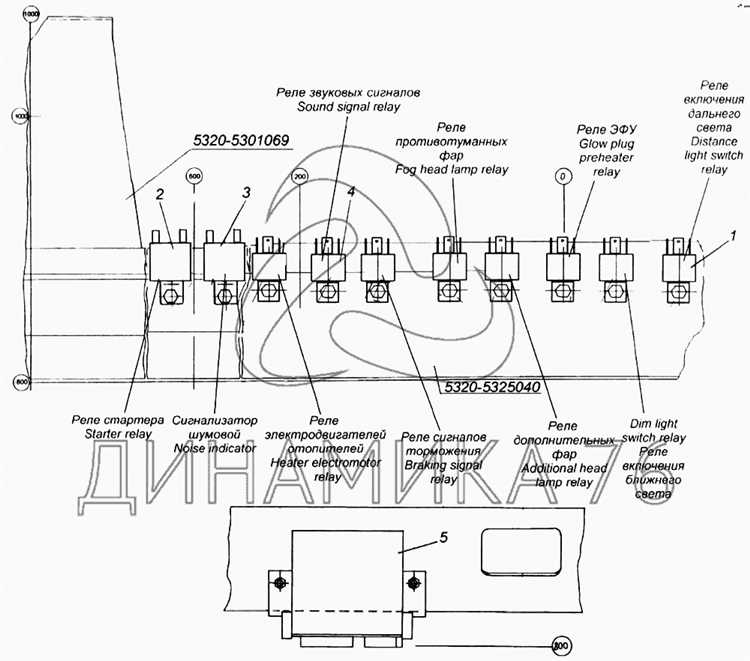

Реле стартера КамАЗ 6520 расположено в моторном отсеке, рядом с аккумуляторной батареей. Оно закреплено на монтажной панели, которая находится под капотом. Чтобы добраться до реле, нужно снять защитные пластиковые элементы, которые обеспечивают доступ к электрооборудованию двигателя. Обычно реле закреплено с помощью пластиковых креплений или болтов, которые можно легко открутить.

Первым шагом будет отключение аккумулятора, чтобы избежать короткого замыкания при работе с электрическими компонентами. После этого, используя отвертку или ключ, аккуратно снимите защитную крышку и осмотрите монтажную панель. Реле стартера обычно имеет маркировку, на которой указаны его характеристики и номер модели. Это поможет избежать путаницы с другими реле в этом же районе.

Если реле не удается найти сразу, обратите внимание на кабельные соединения. Иногда реле прячется под дополнительными компонентами, такими как воздуховоды или трубопроводы. В таком случае потребуется немного больше усилий для демонтажа лишних элементов. Когда реле будет найдено, можно продолжить диагностику или замену, учитывая, что часто проблемы с реле стартера связаны с износом или повреждением контактов.

Как определить неисправность реле стартера КамАЗ 6520

Неисправность реле стартера КамАЗ 6520 можно определить по нескольким признакам. В первую очередь, если стартер не крутится при повороте ключа зажигания, но при этом приборная панель и другие системы автомобиля работают нормально, это указывает на возможную неисправность реле.

Для диагностики нужно проверить наличие напряжения на выходе реле. Используйте мультиметр, чтобы измерить напряжение на клемме реле при попытке запуска. Если напряжение не поступает или слишком низкое, возможно, реле неисправно.

Следующий способ – это проверка звука при попытке завести двигатель. Если реле исправно, при запуске должен быть слышен щелчок его работы. Отсутствие этого звука также свидетельствует о поломке устройства.

Если реле не срабатывает, можно проверить его цепи на наличие коррозии или окисления, что также может привести к плохому контакту и нарушению работы. Обратите внимание на состояние проводки и клемм, особенно в районе подключения реле. Иногда проблема может быть в плохом контакте, а не в самом реле.

При наличии подозрения на неисправность можно временно подать напряжение непосредственно на контакты реле. Если стартер сработает, то можно с уверенностью сказать, что причина кроется именно в реле. В случае, если реле не срабатывает даже при прямом подключении, оно требует замены.

Проверить реле стартера также можно с помощью замены его на исправное. Если после замены стартер начал работать, значит, причина была в самом реле.

Общее расположение реле стартера на КамАЗ 6520

Реле стартера на КамАЗ 6520 располагается в электросхеме, подключенной к системе пуска двигателя. Оно обычно находится в области моторного отсека, рядом с аккумуляторной батареей и другими компонентами системы запуска. Это ключевое устройство помогает передавать электрический сигнал на стартер, обеспечивая его активацию при запуске двигателя.

Основное местоположение реле стартера – под капотом, вблизи аккумулятора или в распределительном коробе. В некоторых моделях КамАЗ 6520 оно может быть размещено в моторном отсеке на раме в районе кронштейна, куда подключаются основные проводки. Это реле связано с проводами от аккумулятора и стартера, через него осуществляется питание стартера при включении зажигания.

Для точного нахождения реле стоит осмотреть пространство вокруг аккумулятора и кабелей, ведущих от него. Также важно учитывать, что в зависимости от года выпуска и модификации автомобиля, точное местоположение реле может варьироваться, но общая схема всегда остается схожей.

Если реле не видно сразу, стоит проверить наличие защитных крышек или панели, которые могут скрывать его. Важно помнить, что реле стартера может быть расположено в моторном щите, в блоке реле или в специальном распределительном ящике, куда могут быть подключены другие системы автомобиля.

Инструменты, необходимые для поиска реле стартера КамАЗ 6520

Для поиска реле стартера на КамАЗ 6520 потребуется минимальный набор инструментов, которые обеспечат точность и безопасность работы.

1. Набор гаечных ключей – основной инструмент для снятия защитных кожухов и других компонентов, которые могут препятствовать доступу к реле стартера. Лучше использовать ключи с несколькими размерами, чтобы не затруднять откручивание крепежных элементов.

2. Отвертки с плоским и крестовым жалом – понадобятся для снятия декоративных панелей и откручивания мелких винтов, которые часто скрывают доступ к реле. Важно иметь отвертки с прочными ручками, чтобы избежать повреждений.

3. Фонарик или налобный светильник – освещение важно для работы в темных местах, например, под капотом или в моторном отсеке. Налобный светильник оставит руки свободными, что особенно полезно при поиске реле стартера.

4. Мультиметр – прибор необходим для проверки проводки и диагностики работы реле. Мультиметр поможет проверить наличие напряжения в цепях, чтобы точно определить неисправность.

5. Плоскогубцы – удобны для снятия и установки проводки, особенно если она зажата или имеет труднодоступные соединения.

6. Комплект для чистки контактов – иногда реле стартера может не работать из-за окисления контактов. Для этого потребуется спрей для очистки контактов и мелкая наждачная бумага или специальная щетка.

Все инструменты должны быть хорошего качества, чтобы обеспечить безопасность при работе и не повредить элементы автомобиля.

Пошаговая инструкция по извлечению реле стартера КамАЗ 6520

1. Подготовьте рабочее место. Убедитесь, что автомобиль установлен на ровной поверхности, и двигатель выключен. Поднимите капот, обеспечив доступ к моторному отсеку.

2. Обесточьте систему. Отключите минусовую клемму аккумулятора, чтобы избежать случайного короткого замыкания при работе с электрическими компонентами.

3. Локализуйте реле стартера. Реле стартера КамАЗ 6520 расположено в моторном отсеке, вблизи блока предохранителей. Обычно оно установлено на боковой стенке двигателя, рядом с проводкой стартера.

4. Открутите крепеж. Используйте подходящий инструмент для снятия крепежных болтов, которые фиксируют реле. Болты могут быть расположены как на корпусе реле, так и на кронштейне, к которому оно прикреплено.

5. Отсоедините проводку. Аккуратно отсоедините провода от реле. Прежде чем снимать реле, убедитесь, что все соединения отключены. Проводка может быть зафиксирована защелками, которые необходимо осторожно освободить.

6. Извлеките реле. После того как крепеж и проводка отсоединены, аккуратно вытяните реле из посадочного места. Будьте внимательны, чтобы не повредить другие компоненты.

7. Проверьте реле. Если реле требуется заменить, осмотрите его на наличие повреждений или признаков перегрева. Новое реле установите в обратной последовательности.

Какие ошибки при поиске реле стартера стоит избегать

При поиске реле стартера на КамАЗ 6520 многие сталкиваются с трудностями, которые можно избежать, если учесть несколько ключевых моментов.

• Игнорирование точной модели автомобиля: Каждый двигатель КамАЗ может иметь особенности, связанные с расположением реле. Неопределенность модели может привести к поиску реле в неверном месте.
• Невнимание к типу стартера: КамАЗ 6520 может быть оснащен разными типами стартеров. Это влияет на расположение реле, поэтому важно точно знать, какой стартер установлен в вашем автомобиле.
• Ошибки при осмотре места установки: Реле стартера на КамАЗ 6520 часто находится в моторном отсеке, рядом с аккумулятором. Многие начинают искать реле в других местах, например, в салоне или в области панели приборов, что приводит к пустой трате времени.

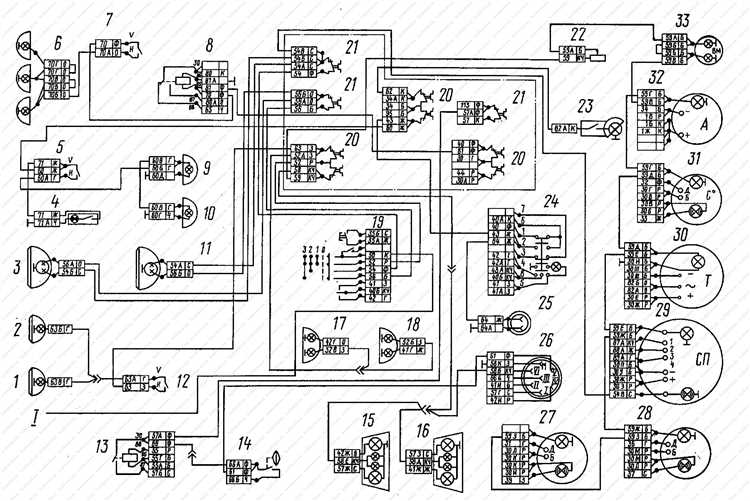

• Невнимание к электрической схеме: Пренебрежение проверкой электрической схемы и документации по модели автомобиля значительно увеличивает время поиска реле. На многих моделях КамАЗ присутствуют схемы, которые показывают точное местоположение и параметры реле.
• Неисправности других компонентов: Иногда проблему с запуском двигателя могут вызывать не только неисправности реле стартера, но и другие элементы, такие как аккумулятор или стартер. Ошибка в диагнозе может привести к ненужной замене реле.
• Использование неподобающих инструментов: Для извлечения реле необходимы специальные инструменты, чтобы не повредить его или соединительные элементы. Использование неподходящих инструментов может усугубить проблему и привести к дополнительным повреждениям.

Как проверить работоспособность реле стартера КамАЗ 6520 после замены

После замены реле стартера КамАЗ 6520 важно убедиться, что оно функционирует корректно. Неправильная работа или некачественная замена может привести к неисправности стартерной системы. Чтобы проверить работоспособность, выполните следующие шаги:

1. Убедитесь, что реле стартера правильно установлено. Проверьте, что все контакты надежно закреплены и не имеют следов коррозии. Ошибки в монтаже могут привести к плохому контакту или даже короткому замыканию.

2. Подключите аккумулятор и попытайтесь завести двигатель. Включите зажигание и нажмите на педаль сцепления (если это необходимо). Если реле стартера работает корректно, стартер должен прокрутить двигатель.

3. Если двигатель не запускается, следует проверить наличие напряжения на входных контактах реле при включении зажигания. Для этого используйте мультиметр. Напряжение на входе должно быть около 12 В. Если напряжение отсутствует, проверку следует продолжить с диагностики проводки и аккумулятора.

4. Проверка выходных контактов реле. Когда зажигание включено, мультиметр должен показывать напряжение на выходных контактах реле, когда стартер включается. Если напряжение отсутствует, реле может быть неисправным, и потребуется его замена.

5. Для дальнейшей диагностики можно произвести проверку самих контактов реле на наличие износа или загрязнений. Очистка контактов может улучшить их проводимость и восстановить работоспособность реле.

6. В случае продолжения проблем с запуском двигателя, проверьте работу стартера. Если стартер не реагирует, возможно, проблема не в реле, а в самом стартере или других частях системы.

Эти проверки помогут вам точно определить, функционирует ли реле стартера КамАЗ 6520 после замены, и в случае необходимости быстро устранить неисправности.

Что делать, если реле стартера КамАЗ 6520 не удается найти

Если реле стартера КамАЗ 6520 не удается найти, следует выполнить несколько последовательных шагов, чтобы точно выявить проблему и решить её.

1. Проверьте схему электропроводки. Реле стартера может находиться в разных местах в зависимости от комплектации машины и года выпуска. Откройте схему проводки для вашего автомобиля, чтобы точно локализовать его.
2. Осмотрите основные узлы и блоки. Реле часто расположено рядом с аккумулятором, на стартере или в распределительном блоке. Проверьте область около стартерного мотора и электропроводку в моторном отсеке.
3. Проверьте наличие дополнительного оборудования. На некоторых версиях КамАЗ 6520 могут быть установлены дополнительные реле, которые могут скрывать основное. Пройдитесь по области блока предохранителей и других элементов управления.
4. Используйте мультиметр для диагностики. Если визуально реле не обнаружено, можно использовать мультиметр для проверки питания в области стартерного реле. Проверка напряжения в цепях позволит сузить круг поиска.
5. Обратитесь к руководству пользователя. Если все попытки не увенчались успехом, обратитесь к официальному руководству по эксплуатации КамАЗ 6520. В нем должно быть указано точное расположение реле для вашей модели.
6. Посетите сервисный центр. Если реле продолжает оставаться непоходимым для обнаружения, рекомендуется обратиться в авторизованный сервис для профессиональной диагностики.

Правильный подход к поиску реле стартера поможет избежать лишних усилий и быстро локализовать проблему, обеспечив нормальную работу вашего КамАЗ 6520.

Вопрос-ответ:

Где находится реле стартера на КамАЗ 6520?

Реле стартера на КамАЗ 6520 расположено в распределительном щитке, который обычно находится в кабине под панелью управления или в моторном отсеке, рядом с аккумуляторами. Его точное место зависит от модификации и года выпуска, но чаще всего реле находится в районе правой части подкапотного пространства, рядом с другими электроприборами. Для точного определения местоположения стоит ознакомиться с руководством по эксплуатации или проверить визуально в моторном отсеке.

Как найти реле стартера, если оно не видно при осмотре?

Если реле стартера не видно сразу, рекомендуется воспользоваться схемой электропроводки, которая находится в сервисной книжке или на внутренней стороне крышки распределительного щитка. Иногда реле может быть скрыто за дополнительными панелями или пластиковыми крышками. В этом случае нужно аккуратно снять эти элементы, чтобы добраться до реле. Также стоит проверить, не мешают ли проводка и другие компоненты. В некоторых случаях проще снять аккумулятор, чтобы улучшить доступ к реле стартера.

Какие симптомы указывают на неисправность реле стартера КамАЗ 6520?

Основной признак неисправности реле стартера — это отсутствие реакции на поворот ключа зажигания, когда двигатель не запускается. Если при повороте ключа не слышен характерный щелчок реле, либо стартер не включается вообще, это может свидетельствовать о поломке реле. Другим признаком является искрение на контактах реле или перегрев, что также указывает на его неисправность. В таких случаях рекомендуется сразу проверять реле и его соединения, а при необходимости заменять.

Как самостоятельно заменить реле стартера на КамАЗ 6520?

Для замены реле стартера КамАЗ 6520 потребуется несколько шагов. Сначала нужно отключить аккумулятор, чтобы избежать короткого замыкания. Затем найти реле в моторном отсеке, обычно оно расположено вблизи аккумуляторов или на панели с другими электроприборами. Снять старое реле можно с помощью гаечного ключа или отвертки, ослабив крепежные элементы. После этого устанавливаем новое реле, тщательно подключаем проводку и проверяем работу старта двигателя. Если все сделано правильно, двигатель должен запуститься без проблем. Важно убедиться, что все контакты надежно зафиксированы и не имеют окисления.
