Определение первого цилиндра на двигателе КамАЗ критически важно при выполнении регулировки клапанов, установки фаз газораспределения и диагностики системы зажигания. У дизельных двигателей КамАЗ, таких как модели 740.10, 740.30 и другие модификации семейства 740, нумерация цилиндров начинается с передней части двигателя – со стороны шкива коленчатого вала.
Первый цилиндр расположен на правом ряду блока (при взгляде со стороны маховика), ближе к вентилятору. При этом двигатели КамАЗ V-образной конструкции имеют два ряда по четыре цилиндра. Цилиндры правого ряда нумеруются 1, 2, 3, 4, а левого – 5, 6, 7, 8, соответственно направлению вращения коленчатого вала.
Правильное определение местоположения первого цилиндра позволяет точно выставить метки ГРМ и провести корректную регулировку зазоров в клапанах. При установке ТНВД также требуется строгое соблюдение порядка работы цилиндров: 1–5–4–2–6–3–7–8. Ошибки в определении начальной точки приведут к неправильной подаче топлива и нестабильной работе двигателя.
Для упрощения ориентировки на корпусе двигателя часто наносятся литеры или отливаются метки, указывающие направление нумерации. Рекомендуется дополнительно использовать техническую документацию конкретной модели двигателя КамАЗ, чтобы избежать ошибок при обслуживании и ремонте.

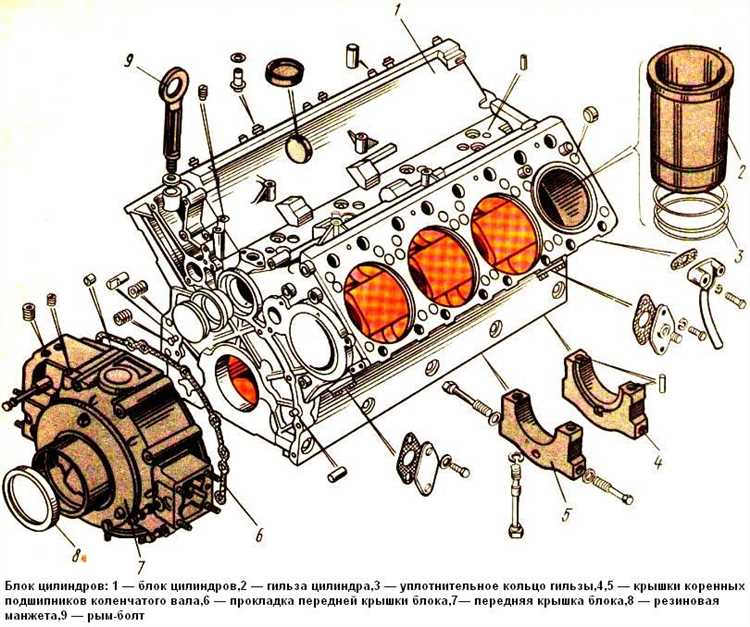

Как определить первый цилиндр на двигателе КамАЗ по схеме блока
На двигателях КамАЗ V-образного типа (например, модели 740 и модификации) первый цилиндр расположен на правом ряду блока цилиндров по ходу движения автомобиля. Этот ряд считается правым, если смотреть со стороны маховика в сторону шкива коленчатого вала. Первый цилиндр находится ближе всех к радиатору.
Согласно заводской схеме нумерации, правый блок включает цилиндры с нечётными номерами: 1, 3, 5, 7. Левый блок содержит чётные: 2, 4, 6, 8. Нумерация идёт от передней части двигателя к задней, то есть от радиатора к маховику.
Чтобы точно определить первый цилиндр по схеме, ориентируйтесь на метки на головке блока и выпускной коллектор. Первый цилиндр имеет характерное расположение свечей и форсунок, отличающееся от остальных. Также рядом с ним обычно располагается передний кронштейн крепления двигателя и часть системы охлаждения.
При просмотре схемы блока цилиндров учитывайте, что графическое отображение может быть выполнено в виде, противоположном реальному расположению – обращайте внимание на указатели «перед» и «зад» двигателя, чтобы избежать ошибок в идентификации цилиндров.
Расположение первого цилиндра в рядных и V-образных двигателях КамАЗ
В рядных двигателях КамАЗ, таких как модели с индексом 740.60-360 (рядная «шестёрка»), первый цилиндр расположен со стороны привода вспомогательных агрегатов – обычно это передняя часть двигателя. Отсчёт цилиндров ведётся по порядку от переднего края к маховику. При техническом обслуживании важно учитывать ориентацию двигателя в моторном отсеке, так как доступ к первому цилиндру ограничен навесным оборудованием.
В V-образных двигателях КамАЗ, например, в классической серии 740 V8, первый цилиндр находится на правом ряду (если смотреть по направлению движения автомобиля), ближе к переднему краю двигателя. Нумерация цилиндров в таких двигателях ведётся в шахматном порядке: нечётные цилиндры на правом ряду, чётные – на левом. Таким образом, первый цилиндр – это передний цилиндр правого ряда.
Для точного определения при выполнении диагностики или регулировки клапанов рекомендуется ориентироваться по литой маркировке на блоке цилиндров или использовать техническую документацию конкретной модели. Нарушение порядка идентификации может привести к ошибкам при установке фаз газораспределения или проверке компрессии.
На какой стороне двигателя КамАЗ находится первый цилиндр
Первый цилиндр двигателя КамАЗ расположен со стороны вентилятора, то есть на передней части силового агрегата. При продольной установке двигателя, характерной для большинства грузовиков КамАЗ, это означает, что первый цилиндр находится ближе всего к кабине водителя, если смотреть со стороны радиатора.
Порядок нумерации цилиндров идет по направлению от вентилятора к маховику, то есть от передней части двигателя к задней. У двигателей V-образной конфигурации КамАЗ, таких как популярный дизельный V8, цилиндры делятся на два ряда: правый и левый (определяются по направлению движения автомобиля). Первый цилиндр располагается в правом ряду – это ближний к радиатору цилиндр со стороны пассажира.
При обслуживании важно точно идентифицировать первый цилиндр, поскольку он является точкой отсчета для установки зажигания, регулировки клапанов и других сервисных операций. Ошибка в определении приводит к сбоям в работе двигателя, нарушению фаз газораспределения и повышенному износу компонентов.
При диагностике или ремонте используйте схему цилиндров конкретной модели двигателя КамАЗ, так как расположение может незначительно отличаться в зависимости от модификации (например, ЯМЗ, Cummins или оригинальные КамАЗовские двигатели).
Отличия в нумерации цилиндров у различных моделей КамАЗ
На двигателях КамАЗ с V-образным расположением цилиндров (модели 740, 740.10, 740.11) нумерация начинается с первого цилиндра, расположенного спереди справа по ходу движения. Правая головка блока содержит нечётные цилиндры: 1, 3, 5, 7; левая – чётные: 2, 4, 6, 8. Это стандарт для большинства двигателей семейства 740.
У модели 740.50, разработанной с учётом экологических норм Euro-2, последовательность сохраняется, однако из-за изменений в конструкции системы впуска и выпуска доступ к цилиндрам может различаться, что важно учитывать при обслуживании.
В двигателе КамАЗ 740.602 (Euro-3) направление нумерации то же, но добавлены датчики температуры и давления на каждом ряду, что требует точной идентификации цилиндра при диагностике. Ошибки в нумерации могут привести к некорректной интерпретации данных ЭБУ.
В рядных шестицилиндровых дизелях (например, на КамАЗ-5490 с двигателем Mercedes OM457) цилиндры нумеруются от передней части двигателя к маховику, слева направо по ходу движения. Это радикально отличается от классической V-образной схемы КамАЗ и требует переобучения персонала при переходе на такие модели.
Рекомендуется всегда сверяться с технической документацией конкретного двигателя. На практике неправильное определение номера цилиндра часто приводит к ошибочной замене или диагностике элементов – особенно в моделях с индивидуальными топливными насосами или пьезофорсунками.
Влияние расположения первого цилиндра на установку зажигания
На двигателях КамАЗ первого поколения, включая модели 740.10 и 740.11, первый цилиндр расположен со стороны вентилятора, то есть на правой головке блока цилиндров, ближайший к передней части двигателя. Это определение критично при выставлении начального угла опережения зажигания, особенно при выполнении регулировки топливного насоса высокого давления (ТНВД).
Неправильная идентификация первого цилиндра приводит к смещению фазы впрыска топлива, что вызывает детонацию, перегрев, увеличение расхода и потерю мощности. При установке ТНВД мастер должен ориентироваться на положение метки начала подачи топлива именно в первом цилиндре, учитывая его расположение по конструкции КамАЗ. Метка на шестерне привода ТНВД совмещается при положении коленчатого вала, соответствующем началу подачи топлива в первый цилиндр на такте сжатия.
Если ориентироваться по цилиндру с противоположной стороны или ошибочно считать последовательно нумерованные цилиндры от маховика, установка будет неточной. На двигателях КамАЗ применяется последовательность работы цилиндров 1–5–4–2–6–3–7–8, что ещё раз подчёркивает важность точного выбора начального цилиндра. Только правильное определение первого цилиндра позволяет синхронизировать топливный впрыск с ВМТ поршня в нужный момент.
Рекомендация: перед началом установки ТНВД всегда удостоверяйтесь в расположении первого цилиндра, используя заводскую схему нумерации. Это ключ к корректной настройке системы питания двигателя.
Как найти первый цилиндр КамАЗ при разборке или ремонте двигателя

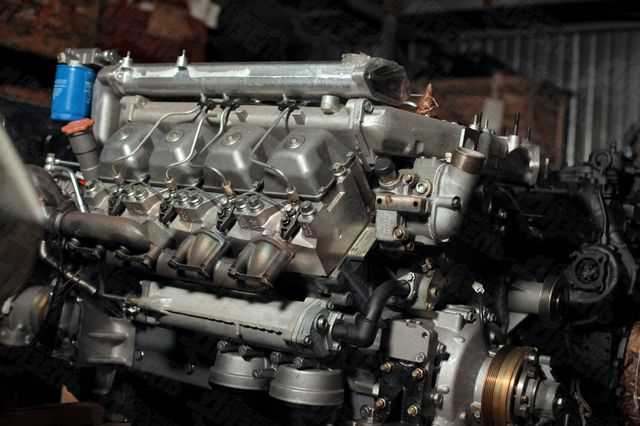

При ремонте или разборке двигателя КамАЗ, знание местоположения первого цилиндра критично для правильной сборки и настройки системы. Вот как это сделать шаг за шагом.
Для нахождения первого цилиндра важно помнить, что в двигателях КамАЗ первого цилиндра расположение зависит от конкретной модели, но общие принципы остаются одинаковыми.
- Определите положение двигателя: Откройте капот и осмотрите двигатель. Убедитесь, что он установлен в стандартной ориентации – когда водитель сидит в кабине, то мотор должен быть ориентирован с расположением впускного коллектора в правой части.
- Обратите внимание на цилиндры: На двигателе КамАЗ первый цилиндр всегда будет располагаться с боку, ближе к кривошипной части двигателя (на стороне водителя). Это объясняется конструктивными особенностями системы подачи топлива и распредвала.
- Проверьте маркировку на блоке: На корпусе блока цилиндров часто есть маркировки, указывающие на порядок работы цилиндров. Они могут быть нанесены как рядом с каждым цилиндром, так и на крышке распредвала. Обычно первый цилиндр имеет пометку «1».
Чтобы подтвердить местоположение первого цилиндра, можно воспользоваться следующим методом:
- Проверьте, какой цилиндр находится в верхней мертвой точке (ВМТ) при вращении коленчатого вала. При его вращении первый цилиндр будет первым, который достигнет ВМТ.
- Проверьте головку блока цилиндров: на многих моделях головка имеет маркировку, которая указывает на положение первого цилиндра.
После того как вы определите первый цилиндр, помимо прочего, стоит обратить внимание на то, что правильное расположение цилиндров критично для точности установки ремня ГРМ или цепи, а также для определения момента зажигания.
Простое и точное определение первого цилиндра поможет в дальнейшем процессе разборки, сборки и регулировки системы двигателя КамАЗ.
Вопрос-ответ:
Где расположен первый цилиндр на двигателе КамАЗ?
Первый цилиндр на двигателе КамАЗ обычно располагается с левой стороны моторного отсека, если смотреть на двигатель снаружи. Это связано с традиционным расположением цилиндров в двигателях с вертикальной компоновкой. В зависимости от модели мотора и года выпуска, точное положение может немного отличаться, но в большинстве случаев первый цилиндр находится на крайнем левом положении.
Как определить, где находится первый цилиндр на двигателе КамАЗ?
Чтобы определить расположение первого цилиндра на двигателе КамАЗ, нужно учитывать конструктивные особенности двигателя. На большинстве моделей этот цилиндр находится в крайней левой части мотора, если смотреть на него спереди. Чаще всего информацию можно найти в руководстве по эксплуатации или на самом двигателе, где могут быть указания на порядок работы цилиндров или маркировка на корпусе мотора.
Как влияет расположение первого цилиндра на работу двигателя КамАЗ?
Расположение первого цилиндра на двигателе КамАЗ не оказывает прямого влияния на его работу, однако это важно для правильной последовательности работы цилиндров. Порядок воспламенения цилиндров определяет, как равномерно и эффективно будет происходить сгорание топлива и распределение мощности. Неправильное расположение или подключение цилиндров может привести к перебоям в работе мотора.
Почему первый цилиндр на двигателе КамАЗ важен для диагностики?
Первый цилиндр двигателя КамАЗ играет ключевую роль при диагностике. Поскольку он запускает весь цикл работы мотора, его состояние может быть показателем общих проблем с двигателем. Например, если есть проблемы с первым цилиндром, это может сигнализировать о проблемах с системой зажигания, топливной системой или компрессией. Важно проверять этот цилиндр при диагностике, чтобы избежать серьезных поломок.
Можно ли изменить расположение первого цилиндра на двигателе КамАЗ?
Расположение первого цилиндра на двигателе КамАЗ невозможно изменить без значительных изменений в конструкции мотора. Производители проектируют двигатель с определенной компоновкой, и каждый цилиндр имеет свое фиксированное место для оптимальной работы всего агрегата. Поэтому, чтобы изменить расположение первого цилиндра, потребуется переделка двигателя, что крайне сложно и дорого.
Где расположен первый цилиндр на двигателе КамАЗ?
Первый цилиндр на двигателях КамАЗ находится с левой стороны, если смотреть на мотор с торца. В большинстве двигателей КамАЗ, таких как дизельные модели, первый цилиндр расположен в передней части двигателя, ближе к водяному насосу и ременному блоку. Эта конструкция используется для упрощения монтажа и обслуживающих работ, а также для улучшения работы системы охлаждения.
