Создание мотоблока на основе коробки передач ЗАЗ – это интересный и полезный проект для тех, кто хочет сэкономить на покупке готовой техники и обладает базовыми навыками в механике. Использование коробки передач от автомобиля ЗАЗ позволяет собрать компактную и мощную мотоблоковую установку, которая будет эффективно выполнять работу в огороде или на даче.
Для начала важно понимать, что коробка передач ЗАЗ не была разработана для использования в качестве основного элемента мотоблока, поэтому потребуется несколько адаптаций. Наиболее важным этапом является подбор подходящих валов, шкивов и элементов сцепления, а также монтаж двигателя, который будет приводить в движение коробку передач. Рекомендуется использовать двигатель с мощностью от 6 до 12 л.с., чтобы обеспечить достаточно высокий крутящий момент для эффективного выполнения сельскохозяйственных работ.
Шаг 1: Демонтаж коробки передач и подготовка деталей. Сначала необходимо разобрать коробку, удалив все лишние элементы и оценив состояние внутренних компонентов. Обратите внимание на подшипники, шестерни и вал, так как их износ может повлиять на дальнейшую работу мотоблока.
Шаг 2: Монтаж трансмиссии. Подберите шкивы и цепь, которые позволят эффективно передавать вращение от двигателя на коробку передач. Для этого можно использовать стандартные автомобильные элементы или заказать детали, изготовленные по индивидуальному заказу. Важно обеспечить правильное соотношение передаточных чисел, чтобы мотоблок работал плавно и без перегрузок.
Шаг 3: Установка рукояток и колес. Для облегчения работы на мотоблоке необходимо установить прочные рукоятки и колеса. Модели с возможностью регулировки высоты рукояток обеспечат комфортную работу, а колеса диаметром от 20 до 30 см придадут устройству хорошую проходимость.
Таким образом, мотоблок из коробки передач ЗАЗ – это недорогой и функциональный вариант для тех, кто готов посвятить время проектированию и сборке. Благодаря его универсальности, вы сможете использовать мотоблок для различных сельскохозяйственных задач, начиная от вспашки и заканчивая перевозкой грузов.
Выбор подходящей коробки передач ЗАЗ для мотоблока
Коробка передач ЗАЗ-968 или ЗАЗ-1102 подходят для использования в мотоблоках, благодаря компактным размерам и прочной конструкции. Эти коробки имеют достаточно низкие передаточные числа, что позволяет обеспечить необходимый крутящий момент для работы с почвой. Особенно выгодно использовать коробки с возможностью выбора нескольких передач для повышения гибкости в эксплуатации.
ЗАЗ-968 обладает оптимальной передачей для большинства мотоблоков, обеспечивая баланс между скоростью и мощностью. ЗАЗ-1102, в свою очередь, имеет более высокую мощность на низких оборотах, что делает её хорошим выбором для тяжелых работ. Однако нужно помнить, что для таких коробок может потребоваться установка дополнительного сцепления или редуктора для улучшения работы на низких оборотах.
При выборе коробки важно проверить её состояние. Особенно стоит обратить внимание на износ подшипников, шестерен и сальников. В случае значительных повреждений этих элементов коробка будет требовать дорогостоящего ремонта или замены. В идеале коробка должна быть в хорошем рабочем состоянии, с минимальными следами износа и без люфтов в механизмах.
Также стоит учесть возможность крепления коробки. Для мотоблока потребуется специальная опора или рама, чтобы надежно закрепить коробку и минимизировать вибрации. Коробка ЗАЗ имеет стандартные крепежные размеры, что позволяет использовать её в большинстве самодельных конструкций, но потребуется адаптация креплений для конкретной рамы мотоблока.
Необходимо также учитывать охлаждение коробки. В некоторых случаях может потребоваться установка дополнительного охладителя масла, особенно если мотоблок будет использоваться на длительных дистанциях или при тяжелых нагрузках.
Преимущества использования коробки ЗАЗ в качестве основы мотоблока
Коробка передач ЗАЗ, являясь частью автомобилей ЗАЗ-965, ЗАЗ-966 и других моделей, представляет собой недооцененный компонент для создания мотоблока. Она обладает рядом особенностей, которые делают её идеальной для переделки в инструмент для сельскохозяйственных работ.
Основным преимуществом является наличие нескольких передач. Это даёт возможность точно подбирать оптимальные обороты для разных задач, таких как пахота, вспашка или перевозка грузов. Многоскоростной режим позволяет менять усилие на колёсах, обеспечивая более высокую универсальность устройства.
Коробка ЗАЗ имеет конструктивную простоту, что позволяет легко адаптировать её под мотоблок. Основные узлы коробки, такие как валы и подшипники, отличаются хорошей износостойкостью, что делает её надёжным элементом даже при высокой нагрузке. Эти детали не требуют частых замен, что значительно сокращает стоимость эксплуатации устройства.
Ещё одним важным плюсом является компактность и лёгкость коробки передач. Это позволяет сэкономить на общей массе мотоблока, что увеличивает маневренность и снижает нагрузку на мотор, улучшая топливную экономичность. В некоторых моделях коробки ЗАЗ также имеется синхронизатор, что позволяет плавно переключать передачи без излишних усилий.
Учитывая доступность и распространенность запчастей, ремонта и модификации коробки ЗАЗ, владелец мотоблока может легко найти необходимые детали для замены и не тратить большие суммы на обслуживание. Всё это делает использование коробки ЗАЗ привлекательным вариантом для самостоятельного создания мотоблока.

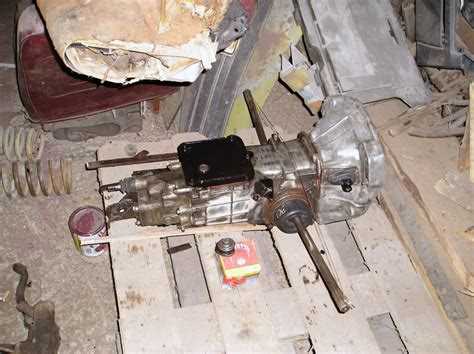

Разборка коробки передач ЗАЗ: подготовка к переделке
Для того чтобы переделать коробку передач ЗАЗ в мотоблок, важно тщательно подготовиться к разборке устройства. Первоначально убедитесь, что у вас есть необходимые инструменты: набор гаечных ключей, отвертки, молоток, съемники для подшипников и тиски. Также стоит подготовить рабочее место, обеспечив достаточное освещение и удобный доступ к всем частям коробки.
Шаг 1: Снятие коробки с автомобиля. Перед тем как приступить к разборке, нужно аккуратно демонтировать коробку с автомобиля. Для этого открутите все крепления и отсоедините коробку от двигателя и привода. Убедитесь, что сняли все электрические соединения, если они присутствуют, и извлеките трансмиссионную жидкость, если она не была слита заранее.
Шаг 2: Снятие внешних частей коробки. Начните с удаления внешних компонентов, таких как кожухи и защитные элементы. Это необходимо для того, чтобы получить доступ к внутренним деталям. Используйте отвертки или ключи для откручивания болтов, фиксирующих эти элементы. Особое внимание уделите креплениям, которые могут быть затянуты сильно.
Шаг 3: Разборка внутренней части коробки. После снятия внешних частей переходите к разборке самого механизма коробки. Снимите крышки, отделите все шестерни и валы. Для этого воспользуйтесь молотком и съемниками, чтобы аккуратно извлечь шестерни, не повредив их. Будьте внимательны, так как внутренние компоненты могут быть зафиксированы особыми стопорными кольцами, которые нужно аккуратно удалить, чтобы не повредить их.
Шаг 4: Сохранение деталей. В процессе разборки важно не только аккуратно извлечь детали, но и правильно их маркировать. Номера шестерен и валы необходимо хранить в порядке, чтобы при сборке не было путаницы. Лучше всего использовать контейнеры или пакеты для каждой группы деталей, чтобы избежать их перемешивания.
Шаг 5: Проверка состояния деталей. Прежде чем приступить к переделке коробки на мотоблок, важно тщательно проверить состояние всех ее элементов. Изношенные или поврежденные детали, такие как подшипники и шестерни, должны быть заменены. Убедитесь, что все элементы коробки подходят для дальнейшей переделки и не требуют ремонта или дополнительной обработки.

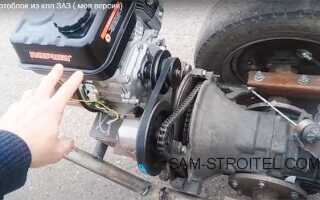

Схема подключения коробки передач к двигателю мотоблока
Подключение коробки передач от автомобиля ЗАЗ к двигателю мотоблока требует точности и знания основных принципов работы компонентов. Важно правильно совместить детали, чтобы обеспечить надёжную и безопасную работу устройства. Рассмотрим ключевые этапы подключения коробки передач к двигателю мотоблока.
Основные шаги подключения:
- Выбор подходящего двигателя. Для работы с коробкой ЗАЗ используется двигатель мощностью от 6 до 12 л.с. Это оптимальный диапазон для большинства моделей мотоблоков.
- Крепление коробки передач. Коробка от ЗАЗ должна быть надёжно зафиксирована на раме мотоблока. Для этого применяют металлические крепления, сварные или болтовые соединения.
- Соединение выходного вала коробки и привода мотоблока. Важно, чтобы выходной вал коробки передач точно совпадал с валом привода мотоблока. Для этого используется фланцевое соединение с креплением через шпонки и гайки.
Приводной механизм также требует учёта:
- Выбор муфты или ремённого привода. Если используется ремённый привод, необходимо подобрать соответствующую шкивную пару для передачи крутящего момента от двигателя к коробке передач.
- Правильное размещение ремня. При использовании ремня важно учесть угол наклона и натяжение, чтобы избежать проскальзывания и излишнего износа.
Для подключения коробки передач от ЗАЗ к мотоблоку также необходимо позаботиться о системе сцепления. В большинстве случаев используется сцепление с двумя дисками, которое позволяет регулировать передачу крутящего момента в зависимости от нагрузки.
Кроме того, не забывайте о правильной прокачке масла в коробке передач, чтобы избежать перегрева и износа компонентов.

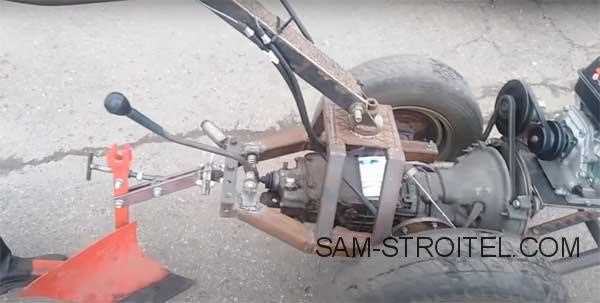

Крепление коробки передач к раме мотоблока
Для надежного крепления коробки передач ЗАЗ к раме мотоблока необходимо учесть несколько ключевых факторов, таких как прочность соединений, виброизоляция и доступность для обслуживания. Первоначально рекомендуется использовать металлические уголки или кронштейны для фиксации коробки к раме. Важно обеспечить точность в расположении, чтобы избежать перекоса при эксплуатации.
Один из оптимальных вариантов – закрепить коробку через четыре крепежных отверстия, расположенные на корпусе. Для этого используйте болты диаметром 10-12 мм и гайки с шайбами, что обеспечит нужную прочность и устойчивость. Рекомендуется применять болты с резьбой высокой прочности, чтобы исключить вероятность их ослабления при интенсивной работе мотоблока.
Кроме того, важно предусмотреть элементы амортизации. Например, можно добавить резиновые прокладки между коробкой и рамой, чтобы снизить влияние вибрации на крепежные элементы и уменьшить износ. Это также повысит комфорт эксплуатации и срок службы всей конструкции.
Если крепление коробки передач осуществляется на сварные элементы рамы, следует обратить внимание на качество сварки. Использование угловых или плоских металлических пластин для усиления соединений помогает повысить устойчивость мотоблока к нагрузкам, особенно в условиях тяжелых работ.
В случае использования более мощных моторов, стоит предусмотреть дополнительные точки крепления, чтобы распределить нагрузку и предотвратить деформацию рамы. Важно, чтобы коробка передач не имела свободного хода в момент работы, так как это может привести к повреждениям.

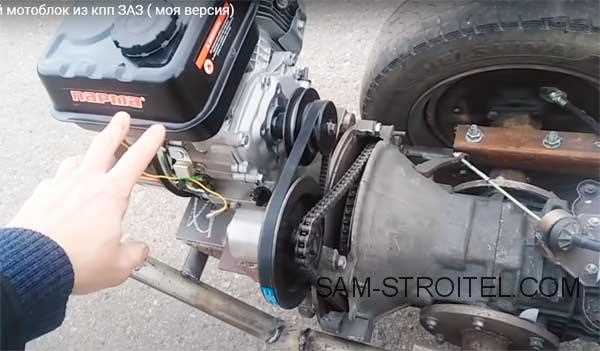

Установка системы привода и передаточных чисел для мотоблока
Привод мотоблока обычно состоит из цепи или ремня, соединяющего коробку передач с колесами или рабочими органами. Для эффективной работы важно правильно выбрать передаточные числа, чтобы обеспечивать баланс между тяговыми усилиями и максимальной скоростью.
Одним из ключевых моментов является выбор типа передаточного механизма. Использование цепного привода дает преимущество в надежности и долговечности, в то время как ременной привод проще в обслуживании, но требует внимательности к регулировке натяжения ремня. Оба варианта имеют свои преимущества в зависимости от условий эксплуатации мотоблока.
При подборе передаточных чисел стоит учитывать следующее: для работы с тяжелыми грунтами или при тяге за собой прицепа оптимальными будут низкие передаточные числа (1:3 или 1:4), что обеспечит высокое тяговое усилие. Для выполнения легких работ, таких как культивация или покос травы, лучше выбрать передаточные числа в пределах 1:2 или 1:2,5, что позволит увеличить скорость работы при меньших усилиях.

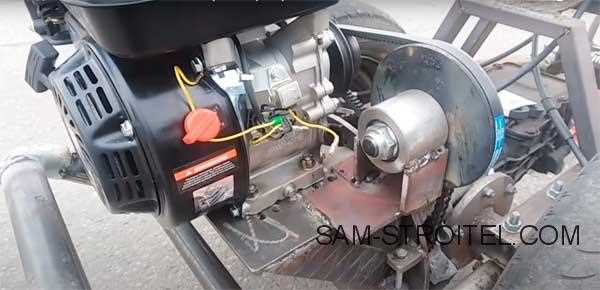

Для монтажа системы привода необходимо обеспечить правильное совмещение валов коробки передач с приводными элементами. Это можно сделать с помощью специальных муфт или шкивов. Важно, чтобы ось коробки передач была правильно выровнена с остальными элементами конструкции, чтобы избежать излишних нагрузок на подшипники и уменьшить износ элементов.
Необходимо также учесть зазор между шестернями, что поможет избежать чрезмерного трения и шума во время работы. Это особенно важно при использовании коробки передач ЗАЗ, так как точность сборки напрямую влияет на эффективность работы мотоблока.
Регулировка натяжения ремня или цепи – еще один ключевой момент. Слишком натянутый ремень или цепь могут привести к быстрому износу, а слабое натяжение снизит эффективность передачи усилий. Правильное натяжение обеспечит оптимальную работу всей системы привода и повысит ресурс мотоблока.
Таким образом, установка системы привода и настройка передаточных чисел являются важными этапами в сборке мотоблока. Внимание к деталям на этих этапах обеспечит долгосрочную и эффективную эксплуатацию устройства.

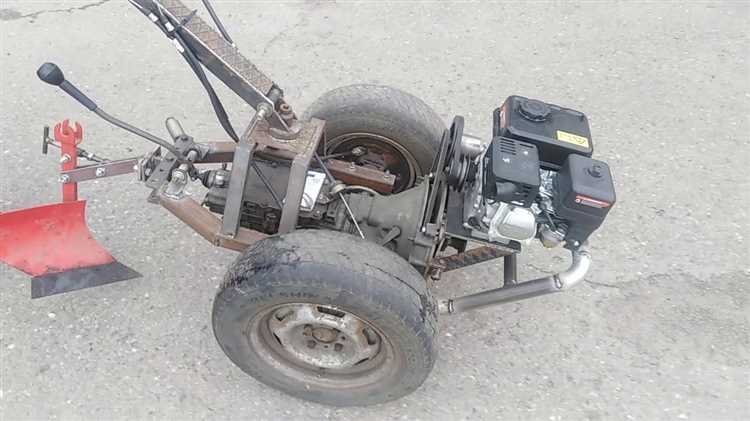

Тестирование и настройка готового мотоблока на коробке ЗАЗ
После сборки мотоблока с коробкой передач от ЗАЗ необходимо провести серию обязательных проверок и регулировок, обеспечивающих его работоспособность и безопасность.
- Проверьте уровень трансмиссионного масла в коробке. Залейте ТАД-17 или аналог по верхнюю метку заливного отверстия.
- Запустите двигатель на холостом ходу и дайте поработать 5–7 минут. Контролируйте утечки в зоне стыка коробки и редуктора.
- Переключите все передачи последовательно при вывешенных колесах. Передачи должны включаться чётко, без закусываний. При заклинивании – проверьте регулировку тяг или состояние вилок переключения.
- Проведите короткий пробный заезд на каждой передаче. Оцените реакцию коробки под нагрузкой. На второй передаче мотоблок должен уверенно тянуть плуг на рыхлой почве без перегрузки мотора.
Настройка сцепления:
- Убедитесь в наличии свободного хода рычага сцепления – около 10–15 мм.
- При неполном выключении сцепления – укоротите тягу или отрегулируйте натяжение троса.
- При пробуксовке – проверьте износ дисков, возможно потребуется замена.
Регулировка рулевого управления (если установлено):
- Ход руля должен быть свободным, без люфта более 5°.
- Люфт устраняется подтяжкой червячной пары или заменой изношенных элементов.

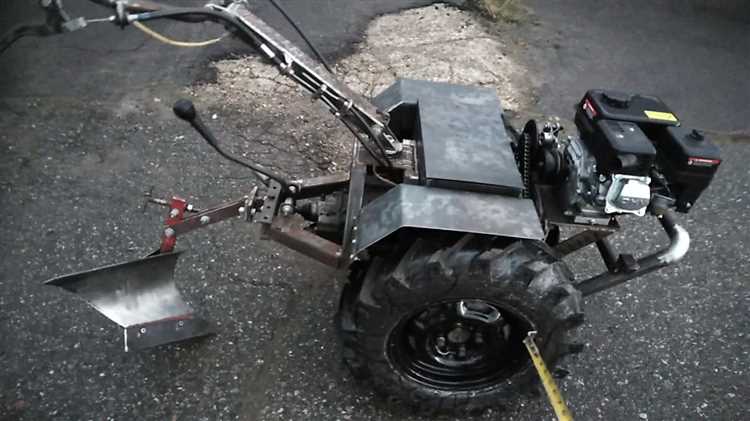

Финальный этап:
- Проверьте работу тормозов (если применяются) – мотоблок должен уверенно останавливаться при нагрузке.
- Нагрузите мотоблок плугом, фрезами или прицепом – проверьте, как коробка выдерживает длительную работу на малых скоростях.
- После первых 5 часов работы замените масло в коробке – возможны металлические включения после приработки.
