Шкворни на ЛУАЗ – ключевой элемент поворотного кулака, от которого напрямую зависит управляемость автомобиля. При появлении люфта в передней подвеске, затруднённом вращении колёс или характерных стуков при движении – пришло время вмешательства. Игнорирование износа шкворней приводит к неравномерному износу шин и потенциально опасным ситуациям на дороге.
На ЛУАЗе используются шкворни, установленные в поворотных цапфах, которые фиксируются с помощью втулок и фиксирующих болтов. Замена требует разборки ступицы, снятия тормозного барабана и аккуратного выбивания старых втулок. При установке новых шкворней важно соблюдать точность: втулки запрессовываются с минимальным зазором, а шкворень должен входить без усилия, но без люфта.
Для работы потребуются: съёмник ступицы, молоток, оправка для втулок, набор рожковых ключей и тиски. Оптимальный вариант втулок – бронзовые, так как они долговечнее пластиковых и менее подвержены деформации при нагрузках. Перед установкой шкворня рекомендуется тщательно смазать его литиевой или графитовой смазкой.
После сборки необходимо отрегулировать натяг, чтобы поворотный кулак вращался с умеренным усилием, но без заеданий. При необходимости – повторно подтянуть фиксирующие болты после пробега 100–200 км. Замена шкворней своими руками на ЛУАЗе требует терпения и точности, но выполняется в условиях гаража за 3–5 часов при наличии всех инструментов.
Как определить износ шкворней на ЛУАЗ по признакам
Первый признак – люфт передних колес при раскачивании в горизонтальной плоскости. При выведенных колесах в «ровное» положение покачайте колесо руками за верхнюю и нижнюю часть. Наличие ощутимого хода указывает на выработку шкворней или втулок.
Второй симптом – неравномерный износ передних шин. Особенно заметен на внутренней или внешней стороне протектора. Это результат неправильного угла наклона шкворня из-за износа.
Третий показатель – тугое или, наоборот, слишком лёгкое вращение рулевого колеса, особенно в крайних положениях. В идеале усилие должно быть равномерным. Закусывание или провалы свидетельствуют о деформации или износе оси шкворня.
Четвёртый момент – характерный металлический стук при проезде неровностей, особенно при движении на малой скорости. Он возникает из-за люфта между шкворнем и втулкой или корпуса поворотного кулака.
Пятый способ диагностики – визуальный осмотр приподнятого переднего моста. При покачивании поворотного кулака вверх-вниз любой вертикальный люфт означает изношенные детали шкворневого узла.
Регулярный контроль указанных признаков позволяет своевременно выявить проблему до полного разрушения шкворневой пары и избежать дорогостоящего ремонта.
Необходимые инструменты и материалы для замены шкворней
Для качественной замены шкворней на ЛУАЗ потребуются специализированные инструменты и расходные материалы. Их отсутствие приведёт к затруднениям при демонтаже и установке узлов, а также к риску повреждения сопрягаемых деталей.
- Съёмник шкворней – предпочтительно винтовой, рассчитанный на диаметр шкворня ЛУАЗа. Альтернатива – мощная струбцина с доработанными губками.
- Молоток не менее 1 кг и медная или латунная наставка для выбивания шкворня без повреждения корпуса цапфы.
- Тиски слесарные с прочной станиной – для зажима поворотного кулака при работе вне автомобиля.
- Набор рожковых и накидных ключей (8–27 мм), особенно ключ на 17 и 22 мм для болтов крепления кулака.
- Торцевые головки с трещоткой – ускоряют демонтаж крепёжных элементов, особенно в труднодоступных местах.
- Монтировка длиной 40–60 см для выпрессовки шкворня и центрирования деталей при сборке.
- Штангенциркуль или микрометр – для контроля диаметра нового шкворня и износа посадочного отверстия.
- Развёртка под посадку шкворня (обычно Ø22 мм) – используется при деформации отверстия в поворотном кулаке.
- Смазка графитовая или Литол-24 – для обработки посадочного места и снижения трения при установке.
- Новые шкворни, втулки, прокладки регулировочные, стопорные болты – только оригинальные или проверенных производителей.
- Металлическая щётка и очиститель (например, карбклинер) – для удаления грязи и коррозии перед сборкой.
Перед началом работы стоит убедиться в исправности всех инструментов и наличии деталей, так как замена шкворней требует точности и последовательности.
Подготовка автомобиля ЛУАЗ к демонтажу шкворней
Перед началом работ необходимо установить ЛУАЗ на ровную, твердую поверхность с возможностью безопасного подъёма передней части. Используйте мощные домкраты, рассчитанные на вес автомобиля, и обязательные страховочные подпорки под лонжероны – опора только на домкрат недопустима.
Снимите передние колёса. Это обеспечит доступ к ступицам, кулакам и нижней части поворотного узла. Очистите область шкворней от грязи, пыли и смазки. Используйте металлическую щётку и очиститель тормозов – наличие загрязнений мешает демонтажу и может повредить посадочные поверхности.
Отсоедините рулевые тяги от поворотных кулаков. Для этого потребуется съёмник шаровых соединений. Удары молотком по пальцу могут повредить резьбу. После отсоединения подвяжите тяги проволокой к раме, чтобы исключить напряжение на шарнирах.
Освободите тормозные шланги и датчики, если они мешают демонтажу. Не допускайте натяжения или перегиба гибких трубок. При необходимости демонтируйте тормозные суппорты с поворотного кулака, подвесив их на проволоку – не оставляйте их «висеть» на шланге.
Проверьте наличие люфтов и перекосов в шарнирах подвески. Любые аномалии в геометрии узла могут осложнить извлечение шкворней. При необходимости предварительно ослабьте крепления кулаков к балке поворотного механизма.
Перед непосредственным демонтажем обработайте посадочные зоны шкворней проникающей смазкой (например, WD-40 или аналогичной) и оставьте на 20–30 минут. Это значительно упростит выпрессовку и снизит риск повреждения деталей.
Снятие передней ступицы и поворотного кулака
Установите автомобиль на ровную поверхность и зафиксируйте задние колеса противооткатными упорами. Перед подъемом ослабьте гайки крепления переднего колеса. Поднимите переднюю часть ЛУАЗа домкратом и установите надежные опоры под раму.
Снимите переднее колесо. Выкрутите болты крепления тормозного барабана и аккуратно снимите его, не повреждая шлицы ступицы. Если барабан прикипел, используйте съемник или легкие удары молотком через деревянную проставку по торцу. Очистите посадочные поверхности от ржавчины и грязи.
Открутите гайку ступицы, предварительно разжав стопорную шайбу. Используйте головку на 36 мм и вороток с трубой для увеличения момента. Снимите ступицу, удерживая наружный подшипник, чтобы он не выпал. Осмотрите подшипники: при наличии износа или синевы на беговых дорожках замените их.
Открутите шаровые пальцы от поворотного кулака. Для этого применяйте съемник шаровых или аккуратно выбейте пальцы ударом молотка по торцу рычага через выколотку. Снимите тягу рулевого привода, открутив гайку пальца и выбив его из конуса кулака.

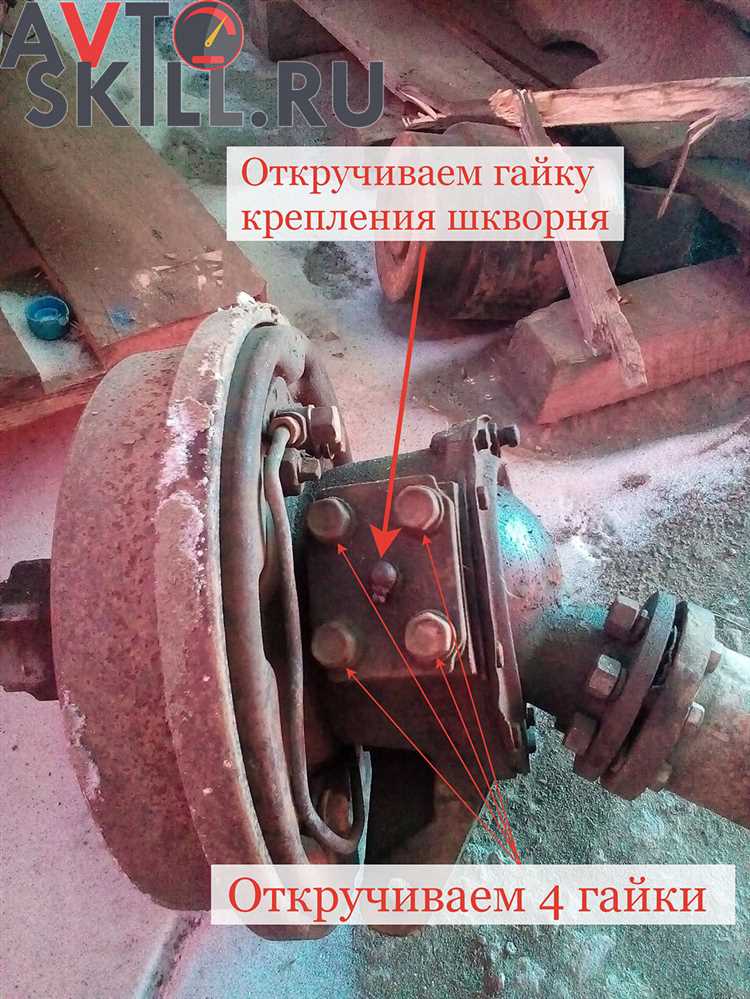

Открутите болты крепления поворотного кулака к шкворню. Обычно их четыре. Прикипевшие болты прогрейте паяльной лампой и обработайте проникающей смазкой. Снимите кулак, придерживая его, чтобы не повредить посадочные места. Проверьте состояние посадочных отверстий под шкворень и осмотрите уплотнительные элементы.
Демонтаж старых шкворней и подготовка посадочных мест
Перед демонтажем необходимо надёжно зафиксировать автомобиль, вывесить переднюю часть и снять поворотные кулаки. Это обеспечит прямой доступ к шкворням и исключит повреждение деталей подвески.
- Очистить верхнюю и нижнюю часть цапфы от грязи и коррозии при помощи металлической щётки и проникающей смазки.
- Открутить стопорные болты или шпильки, фиксирующие шкворень в корпусе поворотного кулака. При наличии шплинтов – удалить их пассатижами.
- Используя выколотку из мягкого металла (например, меди), выбить шкворень вниз или вверх, в зависимости от конструкции. Применение молотка напрямую не допускается – возможна деформация посадочного отверстия.
- Если шкворень прикипел, прогреть узел промышленным феном до 150–200 °C, затем повторить попытку демонтажа. Не использовать открытое пламя.
После извлечения шкворней необходимо провести тщательную подготовку посадочных мест.
- Обработать посадочные отверстия наждачной шкуркой зернистостью P120–P180 до появления чистого металла. Удалить остатки старой смазки, окалины и ржавчины.
- Проверить отсутствие задиров, овальности и выработки в проушинах. При наличии отклонений – рассверлить отверстие под ремонтный шкворень увеличенного диаметра или заменить изношенный узел.
- Контролировать вертикальность и соосность отверстий с помощью штифтов или калибра – малейшее отклонение приведёт к быстрому износу новых шкворней.
- Обезжирить посадочные места спиртом или ацетоном. Нанести тонкий слой свежей графитовой смазки перед установкой новых элементов.
Установка новых шкворней с соблюдением зазоров
При установке новых шкворней на ЛУАЗ важно учитывать точность зазоров, так как это напрямую влияет на работу подвески и устойчивость автомобиля. Для правильной установки следует придерживаться таких этапов:
1. Подготовка шкворней и компонентов. Перед установкой убедитесь, что новые шкворни соответствуют оригинальным по размеру и конструкции. Измерьте их с использованием штангенциркуля, чтобы исключить возможные дефекты или отклонения.
2. Сборка шкворня в подвеску. Шкворень должен свободно входить в посадочное место без перекосов и зазоров. Для этого очистите посадочное отверстие от грязи и коррозии. Использование смазки на основе литиевого масла поможет улучшить ход шкворня и снизит износ.
3. Контроль зазоров. Для точного регулирования зазора между шкворнем и втулкой подвески используйте штангенциркуль или микрометр. Нормальные зазоры должны составлять не более 0.05–0.1 мм, что обеспечит плавность хода и исключит люфт. При необходимости подберите втулки с подходящим диаметром для минимизации люфта.
4. Установка регулировочных болтов. После установки шкворня проверьте, что все регулировочные болты затянуты равномерно. При затяжке болтов используйте динамометрический ключ для обеспечения нужного крутящего момента. Недостаточно затянутые болты могут привести к люфтам и неравномерному износу шкворня.
5. Проверка установки. После установки и затяжки всех крепежей убедитесь в отсутствии люфта. Для этого проверьте шкворень на наличие вертикального и горизонтального движения. Отклонения от нормы свидетельствуют о необходимости повторной регулировки.
6. Динамическая проверка. После окончательной установки проведите тест-драйв на низкой скорости, чтобы удостовериться в отсутствии посторонних шумов и люфтов в подвеске. Особое внимание стоит уделить плавности движения и реакциям на повороты.
Неправильно установленные шкворни могут привести к ускоренному износу подвески, снижению управляемости и повышенному расходу топлива. Соблюдение зазоров и точности при установке обеспечит долговечность и стабильную работу автомобиля в любых условиях.
Регулировка натяга шкворней и проверка люфта
При замене шкворней на ЛУАЗ важно правильно отрегулировать натяг и проверить люфт для обеспечения стабильности работы передней подвески. Неправильно отрегулированные шкворни могут привести к быстрому износу деталей и ухудшению управляемости.

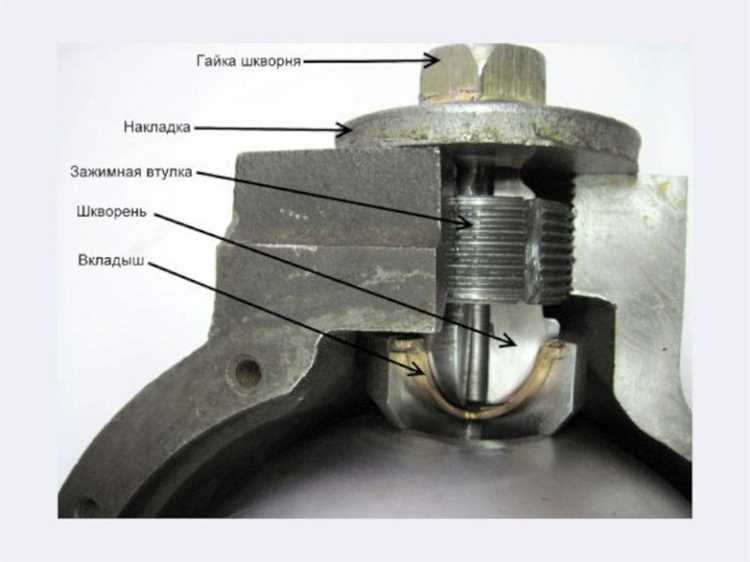

Для начала, после установки шкворней, необходимо провести регулировку их натяга. Это делается с помощью специальной регулировочной гайки, которая устанавливается на верхнюю часть шкворня. Натяг должен быть таким, чтобы шкворень не болтался в своём посадочном месте, но при этом имел возможность свободно вращаться внутри втулки. Для проверки натяга можно попробовать повращать шкворень вручную – он должен двигаться с небольшим усилием, но не быть полностью свободным.
Чтобы проверить люфт шкворней, поднимите переднюю часть автомобиля и прокачайте подвеску. Затем аккуратно покачайте колесо по горизонтали, удерживая его за верхнюю и нижнюю части. Если заметен люфт, это может указывать на недостаточный натяг шкворней или износ втулок. Для точной диагностики можно использовать индикатор часового типа, прикрепив его к внешней стороне шкворня и измерив величину люфта.
Если люфт превышает допустимые значения, следует снова отрегулировать натяг, используя гайку шкворня. При сильном износе втулки или шкворня, их необходимо заменить. Проверьте состояние всех комплектующих перед сборкой, чтобы избежать последующих проблем с регулировкой.
После регулировки и проверки люфта проведите тест-драйв, чтобы удостовериться, что подвеска работает корректно, и нет посторонних шумов или вибраций в ходе движения. Регулярные проверки и корректировки натяга шкворней помогут избежать дорогостоящих ремонтов и обеспечат безопасность на дороге.
Сборка узла и контрольный выезд после замены шкворней
После завершения процесса замены шкворней на ЛУАЗе необходимо аккуратно собрать узел. Убедитесь, что все детали установлены правильно и надежно закреплены. Прежде всего, проверьте состояние посадочных мест для шкворней, а также состояние направляющих и втулок, которые могут быть изношены и требовать замены. После установки новых шкворней убедитесь, что они свободно вращаются в своих посадочных местах, но не имеют излишних люфтов.
Проверьте подшипники ступицы. Если они изношены, их следует заменить, так как это может повлиять на работу шкворней и общий ход подвески. Установив все компоненты на место, тщательно затяните гайки с требуемым моментом, указанных в технической документации. Это особенно важно для гаек, фиксирующих шкворень, так как недостаточный момент может привести к его ослаблению во время эксплуатации.
Контрольный выезд необходим для проверки правильности установки и работы всех элементов подвески. После сборки узла сделайте медленный пробный заезд на небольшой скорости. Во время движения внимательно следите за поведением руля и подвески. Обратите внимание на возможные посторонние звуки, которые могут свидетельствовать о неправильной сборке или износе компонентов.
После пробного выезда тщательно проверьте крепление шкворней и других частей подвески. Если обнаружены признаки люфта или странных звуков, проведите дополнительную проверку и, если нужно, повторно подтяните все соединения. Важно убедиться, что передний мост работает ровно, без излишних вибраций или отклонений.
Не забывайте, что замена шкворней требует точности и внимания на каждом этапе. Правильная сборка и контрольный выезд позволят избежать дальнейших поломок и обеспечат безопасность эксплуатации автомобиля.
Вопрос-ответ:
Что такое шкворень на ЛУАЗ и почему его нужно менять?
Шкворень — это важная деталь подвески, которая соединяет ступицу колеса с подвеской автомобиля. Он позволяет колесу вращаться и амортизировать нагрузку от дороги. Замена шкворней необходима, если они изношены или повреждены, что может привести к люфту в подвеске, ухудшению управляемости и ускоренному износу других элементов подвески.
Как понять, что шкворни на ЛУАЗ нуждаются в замене?
Основные признаки износа шкворней — это появление стуков и посторонних звуков при движении, особенно на неровностях. Также может быть заметен люфт в колесе, что можно проверить, попытавшись покачать колесо в разных направлениях. Если шкворни сильно изношены, это приведет к ухудшению устойчивости автомобиля и проблемам с управляемостью.
Какие инструменты понадобятся для замены шкворней на ЛУАЗ?
Для замены шкворней на ЛУАЗ вам понадобятся следующие инструменты: домкрат для подъема автомобиля, ключи и головки для снятия болтов, съемник для шкворней, молоток, и возможно, прессы для установки новых шкворней. Также может понадобиться смазка для новых шкворней, чтобы обеспечить их долговечность и корректную работу.
Как снять старые шкворни с ЛУАЗ?
Для снятия старых шкворней нужно сначала поднять автомобиль и демонтировать колеса. Затем откручиваются все крепежные болты, которые фиксируют шкворни на подвеске. Иногда шкворни могут закиснуть, и в таком случае потребуется использование специального съемника или осторожное воздействие молотком. Главное — избегать повреждений других деталей подвески.
Есть ли сложности при замене шкворней на ЛУАЗ своими руками?
Основные сложности при замене шкворней на ЛУАЗ могут возникнуть из-за их закисания и трудности в снятии. Иногда шкворни сильно изнашиваются и прилипают к своему месту, что может потребовать дополнительных усилий для их извлечения. Также необходимо правильно установить новые шкворни, чтобы они не нарушали работу подвески и обеспечивали нормальное движение автомобиля. Если у вас нет опыта в таких работах, может быть полезно обратиться к более опытным специалистам.
Как понять, что шкворни на ЛУАЗ требуют замены?
Шкворни начинают изнашиваться со временем, особенно если автомобиль часто эксплуатируется в сложных условиях. Основными признаками износа шкворней являются шумы в подвеске при движении по неровным дорогам, люфт в колесах и ухудшение управления автомобилем. Если при проверке колес есть заметное движение вбок или они начинают качаться, это явный сигнал к необходимости замены шкворней. Также на изношенных шкворнях могут появиться повреждения или коррозия, что также требует вмешательства.
Как заменить шкворни на ЛУАЗ своими руками, если у меня нет специального оборудования?
Для замены шкворней на ЛУАЗ в домашних условиях понадобится минимальный набор инструментов, включая домкрат, баллонный ключ, молоток, съёмник и набор гаечных ключей. Прежде всего, нужно поднять автомобиль и снять колеса. Далее, с помощью съёмника и молотка аккуратно вытаскиваем старые шкворни. Установку новых шкворней стоит начинать с очистки всех деталей от грязи и коррозии, а затем аккуратно вставить новые элементы на место старых, используя смазку для предотвращения износа. Важно следить за точностью установки, чтобы не нарушить геометрию подвески. После установки шкворней необходимо проверить зазоры и, при необходимости, отрегулировать их.
