ЛуАЗ – это компактный полноприводный автомобиль, который часто используется как основа для самодельных внедорожников и утилитарных машин. Заводская кабина у него не отличается комфортом и долговечностью, поэтому установка новой кабины – распространённая доработка. Самостоятельная установка требует точных замеров, сварочных работ и понимания конструктивных особенностей рамы и креплений кузова.
Прежде чем приступать к замене, нужно определить, будет ли использована доработанная штатная кабина или полностью самодельная конструкция. В первом случае возможно использование элементов от ЛуАЗа 969М или 1302. При выборе второго варианта потребуется проектирование с учётом геометрии рамы, угла наклона рулевого вала и расположения педального узла.
Рама ЛуАЗа не имеет жёсткой посадочной плоскости для кабины, поэтому потребуется изготовление переходной рамы из профиля не менее 40×40×2 мм. Она крепится к раме через резиновые подушки или энергоемкие сайлентблоки от грузовых автомобилей. Это снижает вибрации и продлевает срок службы конструкции.

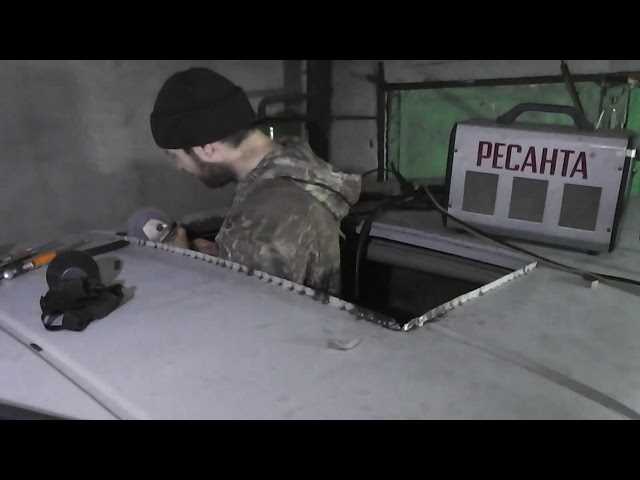

Кабину лучше собирать вне автомобиля, с последующей примеркой и фиксацией к раме. Все сварные швы должны быть проварены внахлёст, с обязательной антикоррозионной обработкой. Использовать стоит листовую сталь толщиной 1,2–1,5 мм. Для каркаса подходит профильная труба 20×20 или 25×25 мм. Особое внимание уделяется передним стойкам: они должны выдерживать вес дверей и крепление ветрового стекла.
После установки кабины производится разводка электрики, утепление и шумоизоляция. В качестве теплоизоляции используется вспененный полиэтилен с фольгированным покрытием. Внутренняя обшивка крепится саморезами к деревянной рейке или напрямую к металлическому каркасу при помощи клёпок и металлических скоб.
Подготовка рамы и точек крепления перед установкой кабины

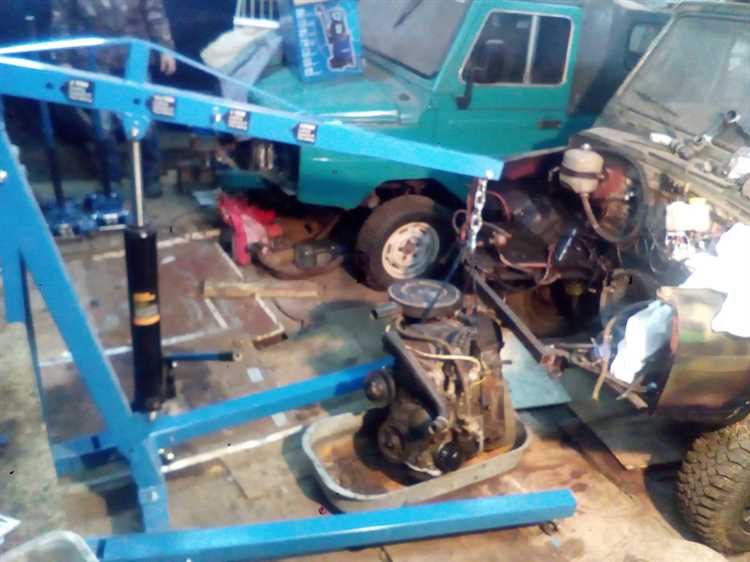

Перед монтажом кабины на ЛуАЗ необходимо тщательно осмотреть раму на предмет повреждений, следов коррозии и остаточной деформации. Особое внимание следует уделить передней и средней части, где расположены основные крепёжные узлы. Если рама имеет заводские отверстия под крепления, убедитесь, что они не разбиты и не имеют овальных следов износа. При наличии повреждений обязательна установка ремонтных шайб или восстановление отверстий сваркой с последующей сверловкой.
Все контактные поверхности необходимо очистить до чистого металла – механически, с применением корщётки или шлифовального круга. После удаления ржавчины и загрязнений раму обезжиривают ацетоном или уайт-спиритом, затем покрывают антикоррозийным грунтом. На участках, где будут установлены подушки кабины, грунт наносят с отступом 2–3 мм от кромки – это уменьшит риск сдвига и улучшит контакт через резиновые элементы.
Точки крепления проверяются на соосность. Допустимое отклонение – не более 1 мм. Если используются нестандартные кронштейны, их подгоняют по месту, предварительно зафиксировав кабину на временные подпорки. Крепёжные элементы – болты, гайки, втулки – подбираются из прочности не ниже 8.8. Резьба должна быть чистой, без повреждений, затягивать необходимо с моментом, рекомендованным производителем (для М10 – около 50 Н·м, для М12 – до 80 Н·м), с использованием гроверных шайб или фиксатора резьбы.
Если кабина устанавливается с изменением её положения относительно стандартных точек, следует изготовить переходные пластины из стали толщиной не менее 6 мм. Их крепят к раме сваркой или болтовым соединением с усилением в местах повышенной нагрузки. После всех подготовительных работ кабина устанавливается строго по уровню, с проверкой диагоналей основания.
Выбор подходящей кабины: заводская или самодельная конструкция

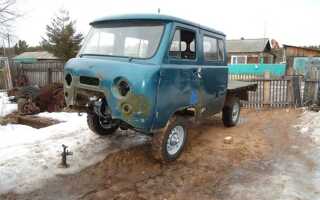

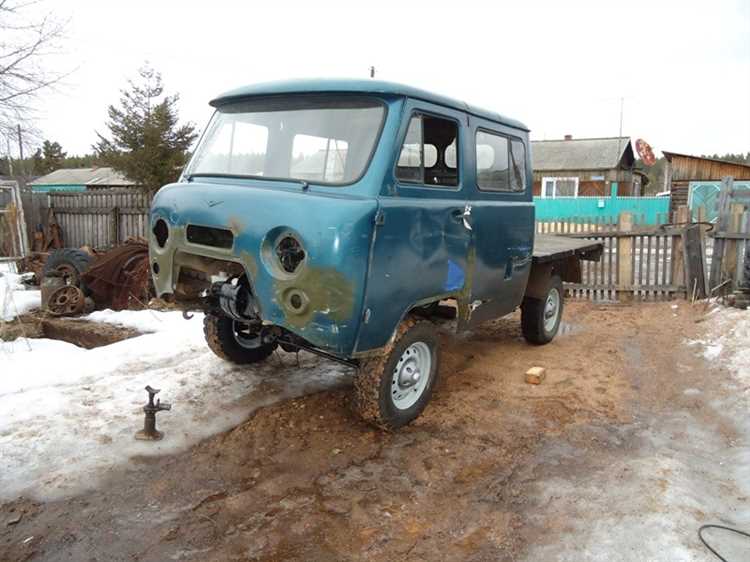

Заводская кабина для ЛуАЗа – редкость. Существует несколько моделей, чаще всего от ЛуАЗ-969М или его модификаций. Такие кабины изготавливались из металла, отличаются точной геометрией и соответствием заводским креплениям. Но найти экземпляр без коррозии почти невозможно, а восстановление требует сварки, пескоструйной обработки и антикоррозийной защиты.
Самодельные кабины чаще всего строятся на каркасе из профильной трубы 20×20 мм или 25×25 мм. Обшивку выполняют из листового металла толщиной 1–1,2 мм или алюминия. Стекла подбираются от ВАЗовских моделей или грузовиков ГАЗ. Дверные петли – чаще всего от ГАЗ-53, замки – от УАЗ. Для герметизации используют резиновые уплотнители от КамАЗа или ЗИЛа. Утепление – пеноплекс 20 мм, сверху – обшивка фанерой или пластиковыми панелями.
Заводской вариант проще в установке, если есть доступ к оригинальным креплениям. Самодельный требует точной подгонки, но позволяет учесть климат, назначение машины и индивидуальные размеры. При изготовлении каркаса необходимо учитывать жесткость: недостаточная сварка или слабые соединения приводят к вибрациям и разрушению кузова. Вес конструкции должен быть ниже 100 кг, чтобы не перегружать заднюю подвеску.
Если есть опыт работы с металлом и сваркой – самодельная кабина более гибкий и реалистичный вариант. При отсутствии инструмента и условий лучше искать заводской образец, даже в неудовлетворительном состоянии, – его восстановление часто проще, чем полное изготовление с нуля.
Проверка и регулировка геометрии перед креплением
Перед установкой кабины необходимо убедиться в правильности геометрии рамы. Отклонения приведут к перекосу, затрудненному закрытию дверей и напряжениям в точках крепления. Начать следует с замера диагоналей: от передней левой точки крепления до задней правой и наоборот. Разница не должна превышать 3 мм.
Используйте шнур или лазерный нивелир для проверки прямолинейности продольных лонжеронов. Допустимое отклонение – до 2 мм на каждый метр. Обратите внимание на состояние кронштейнов крепления: они не должны быть деформированы или иметь следы от предыдущих сварочных работ, которые могли изменить их положение.
Если обнаружены смещения, корректируйте положение домкратами с деревянными проставками или регулируемыми стяжками. При необходимости замените поврежденные элементы. Обязательно проверьте симметрию установки опор под кабину – высота всех точек относительно горизонтали должна быть одинаковой. Для этого используйте водяной уровень или цифровой уклономер.
После устранения всех несоосностей зафиксируйте результат контрольным замером по основным осям. Только после этого можно переходить к примерке и последующему креплению кабины.
Крепление кабины к раме: болтовые соединения и герметизация
Для установки кабины на раму ЛуАЗа применяются болтовые соединения с использованием шайб и самоконтрящихся гаек М10. Минимальное количество точек крепления – шесть: по две в передней части и четыре по бокам ближе к заднему краю. Отверстия в раме должны быть предварительно проверены на овальность и при необходимости восстановлены сваркой с последующим рассверливанием под штатный диаметр.
Между рамой и опорными площадками кабины обязательно укладываются резиновые прокладки толщиной 8–10 мм для снижения вибрации и компенсации неровностей. Допустимо использовать резину от транспортёрной ленты, нарезанную по размеру с допуском не более 2 мм.
После затяжки болтов следует проконтролировать равномерность прижатия по всему периметру. Люфт недопустим: он приведёт к деформации каркаса при движении. Все соединения покрываются антикоррозионной смазкой (например, ЦИАТИМ-221) перед сборкой.
Для герметизации стыка кабины с рамой применяется полиуретановый герметик, устойчивый к вибрации и перепадам температур. Наносится непрерывной полосой по внешнему краю соединения перед финальной установкой. Состав не должен попадать внутрь опорных точек, чтобы не нарушать упругую связь резиновых прокладок.
После завершения монтажа проверяется герметичность изнутри путём пролива швов водой. При обнаружении течей шов досушивается и повторно обрабатывается герметиком без разбора конструкции.
Подключение рулевого управления, педального узла и приборной панели

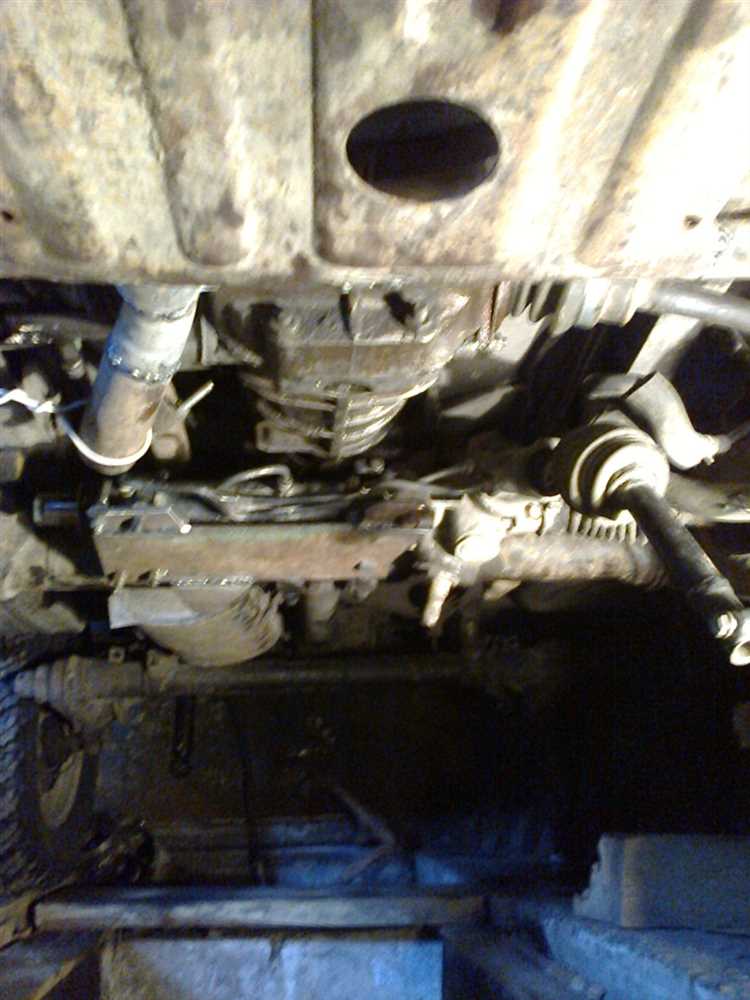

Рулевое управление: вал соединяется с редуктором через карданный шарнир. Убедитесь, что углы сочленения не превышают допустимые – иначе возникает заедание. При установке промежуточной опоры следите за соосностью с рулевым валом. Крепление колонке выполняется через кронштейн, приваренный к каркасу кабины. Болты М8, шаг резьбы 1.25, с обязательной фиксацией резьбовым герметиком. Зазор между рулевым колесом и панелью не менее 30 мм.
Педальный узел: устанавливается на штатное место, предусмотренное каркасом кабины. Привод сцепления – тросовой, с регулировкой по длине на резьбовом наконечнике. Тормозная педаль подключается к главному цилиндру через вилку с пальцем Ø8 мм. Проверьте свободный ход – до 10 мм. Газовая педаль требует привязки тросом к рычагу дросселя – используйте крепёжный кронштейн с регулировочным винтом. Все подвижные соединения смазываются консистентной смазкой.
Приборная панель: закрепляется через металлические стойки к силовой раме кабины. Проводка прокладывается через штатные технологические отверстия. Массовый провод подключается к кузову с зачисткой до металла. Подключение приборов: питание – через предохранители на 10 А, сигнальные провода идут от датчиков напрямую. Освещение шкал – отдельная цепь, подключается к габаритам. Проверка – контроль напряжения при включённом зажигании и исправность всех индикаторов.
Шумоизоляция, уплотнение и герметизация после установки
После установки кабины на ЛуАЗ важно позаботиться о шумоизоляции, уплотнении и герметизации. Эти процедуры не только повышают комфорт, но и продлевают срок службы машины. Рассмотрим основные шаги, которые помогут избежать лишнего шума и протечек.
Шумоизоляция
Для защиты от внешнего шума и вибраций используйте качественные материалы. Основные варианты:
- Минеральная вата: Простая в установке, хорошо поглощает звук, но требует дополнительной защиты от влаги.
- Резинотканевые покрытия: Обеспечивают хорошую шумоизоляцию и виброизоляцию, устойчивы к механическим повреждениям.
- Пенополиуретановые материалы: Хорошо поглощают шум и обеспечивают долгосрочную эксплуатацию, однако требуют аккуратности при установке, чтобы избежать утечек.
Для монтажа шумоизоляции используйте клеевые составы, предназначенные для автомобильных поверхностей. Убедитесь, что материал ровно ложится на все внутренние панели кабины, включая крышу и пол.
Уплотнение
Надежное уплотнение элементов кабины важно для предотвращения попадания воды и пыли. Рекомендуется использовать следующие материалы:
- Резинотехнические уплотнители: Установите уплотнители вдоль дверных проемов и оконных рам. Они обеспечивают герметичность и предотвращают попадание пыли и влаги.
- Полиуретановые уплотнители: Прочные, долговечные, они хорошо справляются с резкими перепадами температур и давлением.
Проверьте, чтобы все уплотнители прилегали плотно и не имели повреждений. Это обеспечит долгосрочную защиту от воды и грязи.
Герметизация
Герметизация стыков и швов – ключевой элемент в предотвращении попадания влаги в кабину. Для этого используйте следующие методы:
- Силиконом: Герметик на основе силикона подходит для использования на дверях и в местах стыков металла и стекла. Он не теряет своих свойств при перепадах температур и долговечен.
- Пенополиуретановыми герметиками: Они создают водонепроницаемую пленку, которая долго сохраняет свою эффективность. Особенно полезны для герметизации полостей и труднодоступных мест.
- Клеевые герметики: Используйте их для герметизации крупных соединений и мест креплений, где герметизация должна быть прочной и долговечной.
Наносите герметик равномерным слоем, избегая излишков, которые могут повлиять на внешний вид и функциональность.
Вопрос-ответ:
Как правильно установить кабину на ЛуАЗ, если у меня нет опыта?
Для установки кабины на ЛуАЗ, даже без опыта, важно соблюдать несколько ключевых шагов. Во-первых, необходимо подготовить инструменты и материалы: ключи, сварочный аппарат, саморезы, крепежи. Затем, с помощью помощника, снимаете старую кабину или каркас кузова. Далее, устанавливаете новую кабину, равномерно распределяя нагрузку на все крепежные элементы. Проверьте, чтобы все отверстия для крепежей совпали. После этого, зафиксируйте кабину на раме, закрепив ее с помощью болтов или сварки. Не забудьте проверить, чтобы двери и окна открывались без заеданий, а также, чтобы кабина надежно крепилась в разных точках.
Какие материалы лучше всего использовать для кабины на ЛуАЗ?
Для изготовления и установки кабины на ЛуАЗ лучше всего подойдут металл (сталь или алюминий), а также усиленные пластиковые элементы для некоторых частей. Сталь отличается прочностью и устойчивостью к нагрузкам, что важно для внедорожного автомобиля. Алюминий, в свою очередь, легче и не поддается коррозии. Важно также использовать резиновые уплотнители для дверей и окон, чтобы снизить проникновение воды и пыли. Если хотите уменьшить вес, можно использовать армированный пластик для некоторых элементов обшивки или крыши.
Сколько времени занимает установка кабины на ЛуАЗ своими руками?
Время, необходимое для установки кабины на ЛуАЗ, зависит от нескольких факторов: вашего опыта, сложности конструкции и наличия всех необходимых инструментов. Если вы работаете вдвоем и у вас есть все материалы, процесс может занять от нескольких дней до недели. Это время включает демонтаж старой кабины, подготовку новой и ее установку, а также возможную настройку дверей, окон и крепежей. Если у вас нет опыта, рекомендуется заложить дополнительное время для устранения ошибок и дополнительных проверок.
Нужно ли сваривать новую кабину с рамой ЛуАЗ или достаточно болтовых креплений?
Для прочности и долговечности крепления кабины на ЛуАЗ рекомендуется использовать комбинированный подход: сварка и болтовые соединения. Сварка обеспечит надежную фиксацию и устойчивость к нагрузкам, особенно в местах, где требуется дополнительная прочность, например, в районе задней и боковых стенок. Болтовые крепления лучше использовать для мест, где требуется возможность демонтажа или регулировки, таких как двери или крыша. Главное — соблюсти баланс между жесткостью и возможностью ремонта или замены части кабины при необходимости.
Какие ошибки часто совершают при установке кабины на ЛуАЗ и как их избежать?
Одна из наиболее частых ошибок — неправильная подготовка рамы и креплений. Это может привести к неравномерной нагрузке и даже повреждению новой кабины. Чтобы избежать таких проблем, нужно тщательно измерить и проверить все точки креплений, а также заранее подготовить все отверстия для болтов или сварки. Также многие забывают проверить работу дверей и окон после установки — это может вызвать трудности с их открытием и закрытием. Важно всегда проверять симметричность расположения кабины, чтобы избежать перекоса, и обязательно использовать качественные крепежи.
Какие материалы нужны для установки кабины на ЛуАЗ своими руками?
Для установки кабины на ЛуАЗ понадобятся различные материалы и инструменты. В первую очередь, вам потребуются сварочные аппараты и материалы для сварки, такие как электрод для работы с металлом и стальной профиль для каркаса. Также нужно будет подготовить листовую сталь для изготовления крыши и боковых стенок. Для креплений можно использовать болты, гайки и заклепки. Не забывайте про герметик, чтобы предотвратить попадание влаги внутрь кабины. Удобные резиновые уплотнители помогут обеспечить необходимую изоляцию от шумов и вибраций. Не менее важно подготовить инструменты для резки металла, такие как болгарка или ножницы по металлу, а также инструменты для сборки и установки оконных рам и дверей. Также желательно подготовить антикоррозийное покрытие для защиты металла от ржавчины.
Как правильно установить двери и окна на кабину ЛуАЗ?
Установка дверей и окон в кабине ЛуАЗ — это важный этап, который требует внимательности. В первую очередь, необходимо точно вырезать проемы под двери и окна, соблюдая размеры, указанные в чертежах. После того как проемы подготовлены, устанавливаются рамы. Для этого нужно сначала прикрепить крепежные элементы, чтобы рама была зафиксирована. Далее, проверяем, чтобы дверь или окно легко открывались и закрывались, а также не было зазоров. При необходимости регулируем положение дверных петель. После установки самих дверей или окон, следует тщательно герметизировать стыки с помощью уплотнителей или силиконового герметика. Это поможет избежать попадания влаги и улучшит теплоизоляцию. Не забудьте о защите металлических поверхностей от коррозии — обработайте их антикоррозийным составом. Если установка окон включает в себя стеклопакеты, их следует тщательно вставить в раму и закрепить, чтобы избежать сквозняков и потерь тепла.
