Неправильно установленный или ослабленный ремень на КамАЗе приводит к перегреву двигателя, сбоям в работе генератора и ускоренному износу подшипников. На моделях с двигателями КамАЗ-740 и его модификациями чаще всего используются клиновые ремни генератора, насоса охлаждающей жидкости и компрессора. Натяжка проводится вручную, но при этом требуется соблюдать конкретные параметры усилия.
Допустимое прогибание ремня при нажатии рукой – 10–15 мм при нагрузке в 4 кгс посередине между шкивами. Если прогиб превышает норму, ремень будет проскальзывать. Если перетянуть – ускорится износ подшипников. Для проверки рекомендуется использовать динамометрическую линейку или вес с крючком, измеряя отклонение от прямой линии. Уровень натяжения зависит от длины ремня и количества шкивов в системе.
Перед натяжкой отключается аккумулятор, снимается защита двигателя и визуально осматривается ремень на наличие трещин, расслоений и следов масла. Изношенный элемент обязательно заменяется. Натяжка выполняется путем перемещения крепления генератора или ролика натяжителя. Болты ослабляются, и с помощью монтировки ремень подтягивается до нужного прогиба, затем фиксируются все соединения.
После запуска двигателя важно проследить за ремнём в течение 5–10 минут на холостом ходу: не должно быть визга, вибраций и биения. Через 100 км пробега проверяется натяжение повторно – новые ремни немного вытягиваются. Несоблюдение этих шагов приводит к повторным поломкам и внеплановому ремонту.
Как определить степень износа ремня перед натяжкой
Перед натяжкой ремня на КамАЗе важно точно оценить его состояние, чтобы не допустить обрывов и перегрузки узлов. Проверка проводится визуально и вручную при отключённом двигателе.
- Осмотрите внутреннюю поверхность ремня: трещины, расслоения, выкрашивания – признак критического износа. Даже мелкие надрывы по краям говорят о потере прочности.
- Проверьте зубья (если ремень зубчатый): сточенные, деформированные или отсутствующие зубья указывают на необходимость замены.
- Проведите рукой по ремню – если чувствуется волнистость, твёрдые участки или следы масла, материал утратил эластичность.
- Слегка согните ремень под углом 60–90 градусов: при этом проявляются микротрещины, незаметные в прямом положении.
- Оцените равномерность износа: односторонний след свидетельствует о перекосе шкивов или нарушении натяжения.
- Измерьте ширину ремня штангенциркулем. Допустимое отклонение – не более 1–1,5 мм от номинала. При большей разнице – замена обязательна.
- Наличие характерного свиста при работе – ещё один повод проверить натяжение и износ. Свист чаще появляется, если ремень стал гладким и скользит по шкиву.
Если выявлен хотя бы один из перечисленных признаков, натягивать такой ремень бессмысленно – он подлежит замене.
Где находится натяжной механизм на разных моделях КамАЗа
На КамАЗ-5320 натяжной ролик расположен с правой стороны двигателя, в передней части, рядом с шкивом коленчатого вала. Доступ к нему возможен после снятия защитного кожуха.
На КамАЗ-6520 механизм находится выше шкива помпы. Он фиксируется к корпусу водяного насоса и имеет винтовую регулировку. Для доступа потребуется снять пластиковую защиту и демонтировать переднюю часть воздуховода.
На КамАЗ-43118 натяжной узел расположен сбоку от генератора. Чтобы получить доступ, нужно открутить верхнюю опору вентилятора. В этой модели используется автоматический натяжитель с пружинным механизмом.
На КамАЗ-5490 натяжной механизм встроен в систему привода навесного оборудования. Он располагается между компрессором и генератором. Регулировка возможна только после ослабления крепежа ролика и отвода ремня в сторону.
На КамАЗ-65115 механизм находится снизу генератора, ближе к кабине. Добраться до него можно снизу через люк в защите двигателя. Здесь применяется натяжитель с гидравлическим амортизатором.
Какие инструменты нужны для натяжки ремня
- Ключ на 12, 14 и 17 мм – необходимы для ослабления креплений генератора, роликов и натяжителей. КамАЗ комплектуется болтами этих размеров.
- Трещотка с удлинителем – позволяет работать в ограниченном пространстве возле двигателя. Удобна при ослаблении нижних креплений.
- Динамометрический ключ – нужен для точного затягивания болтов после установки ремня. Перетяжка приводит к износу подшипников, слабая затяжка – к срыву натяжения.
- Монтажка длиной от 30 см – применяется для аккуратного подведения генератора или ролика в нужное положение. Не используйте отвёртки: они гнутся и повреждают корпус агрегатов.
- Фонарик налобный – освещает зону установки, особенно внизу моторного отсека. Без освещения высок риск ошибочного положения ремня на шкивах.
- Маркер или мел – удобно помечать исходное положение роликов или генератора для точного возврата при повторной регулировке.
Перед началом работы убедитесь, что двигатель остыл. Храните инструменты в чистоте: загрязнение может повредить резьбу и посадочные места.
Как зафиксировать коленвал перед установкой ремня
Перед фиксацией коленвала отключи аккумулятор, чтобы исключить случайный пуск двигателя. Установи рычаг КПП в нейтральное положение.
Сними крышку шкива и осмотри метки на коленвале и блоке цилиндров. Поверни коленвал за болт шкива по часовой стрелке до совмещения метки ВМТ первого цилиндра с литой меткой на блоке. Для точности используй вороток с удлинителем и головкой на 38 мм.
Фиксация коленвала: вставь фиксатор (штифт или болт М8) в технологическое отверстие на маховике через отверстие в картере сцепления. На двигателях КамАЗ-740 это отверстие расположено с левой стороны, ближе к нижней части картера. Совмещение возможно только при точной установке в ВМТ.
Важно: не используй импровизированные предметы – только штатный фиксатор или болт нужной длины. Иначе возможен перекос или повреждение зубьев маховика.
Проверь надёжность фиксации, слегка провернув коленвал в обе стороны. Если он не двигается – можно переходить к установке ремня.
Порядок ослабления и затяжки роликов при установке ремня
Перед установкой ремня ослабляется натяжной ролик. Для этого ключом на 19 поворачивается болт крепления против часовой стрелки. Усилие при ослаблении должно быть умеренным – перетягивать нельзя, чтобы не повредить резьбу.
После установки ремня ролик не затягивается сразу. Сначала проверяется посадка ремня на шкивах – он должен лежать ровно, без перекосов и смещений. Далее выполняется предварительная натяжка – поворотом ролика по часовой стрелке до появления умеренного сопротивления при вращении коленвала вручную.
Контрольная затяжка производится после двух-трёх полных оборотов коленвала. Если ремень сохраняет равномерное натяжение на всём протяжении, фиксируется болт крепления натяжного ролика моментом 25–30 Н·м. При наличии обводного ролика он также проверяется на люфт и, при необходимости, подтягивается моментом 20–25 Н·м.
По завершении работы двигатель запускается и работает на холостом ходу 2–3 минуты. При отсутствии посторонних звуков и отклонений в работе ролики не трогаются. Если слышен свист или треск, проверяется правильность положения ремня и повторно корректируется натяжение.
Как выставить метки ГРМ при замене ремня
При замене ремня ГРМ на КамАЗе важно точно выставить метки, чтобы избежать неправильной работы двигателя. Для этого следуйте таким шагам:
1. Поверните коленчатый вал до метки ВМТ (верхняя мертвая точка) на маховике. Это нужно для того, чтобы цилиндры 1 и 4 были в верхней мертвой точке, и ремень можно было натянуть правильно.
2. Установите метку на распредвале, совмещая её с меткой на корпусе ГРМ. Она будет указывать на правильное положение распредвала относительно коленчатого вала.
3. Следите за меткой на натяжном ролике. Она должна быть расположена в нужном положении для правильного натяжения ремня.
4. После установки ремня убедитесь, что все метки совмещены. Для этого можно несколько раз прокрутить коленчатый вал вручную и убедиться, что метки не сдвинулись.
5. После установки ремня и меток, проверьте натяжение ремня ГРМ. Он должен быть достаточно натянут, чтобы избежать его проскальзывания, но не слишком сильно, чтобы не повредить элементы привода.
Точное совмещение меток ГРМ при замене ремня обеспечит правильную работу двигателя и избежать возможных повреждений клапанов или поршней.

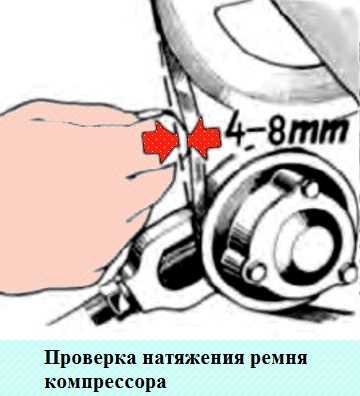

Проверка натяжения ремня вручную и с помощью прибора
Для корректной работы ременной передачи на КамАЗе важно точно настроить натяжение ремня. Недостаточное или чрезмерное натяжение может привести к быстрому износу ремня, потере мощности и повышенному расходу топлива. Чтобы избежать этих проблем, необходимо регулярно проверять натяжение ремня вручную и с помощью прибора.
Проверка вручную: Для выполнения этой процедуры требуется измерить прогиб ремня при приложении усилия. Сначала ослабьте натяжение, затем приложите усилие в центре между шкивами. Прогиб ремня должен составлять 10–20 мм для стандартных моделей КамАЗ. Если прогиб выходит за эти пределы, отрегулируйте натяжение. При недостаточном прогибе ремень слишком натянут, при слишком большом – натяжение недостаточное.
Проверка с помощью прибора: Использование специального устройства для измерения натяжения ремня позволяет получить точные данные. Наиболее распространённым прибором является динамометрический натяжной индикатор. С его помощью можно измерить силу, необходимую для отклонения ремня на заданную величину. При измерении рекомендуется ориентироваться на показатели, указанные в технической документации для конкретной модели КамАЗ. Обычно сила натяжения составляет от 15 до 25 Н, в зависимости от типа ремня и его назначения.
Важно: Независимо от способа проверки, следует регулярно осматривать ремень на наличие повреждений и следов износа. Проверку натяжения следует проводить при каждом техническом обслуживании автомобиля, чтобы избежать неполадок в будущем.
Что делать, если после установки ремень свистит или соскакивает
Свистящий или соскакивающий ремень может быть признаком нескольких проблем. Первая причина – неправильная натяжка. Если ремень слишком слабый, он будет скользить по шкивам, вызывая свист. Используйте специальный инструмент для проверки натяжения, чтобы убедиться, что оно соответствует требованиям производителя. В большинстве случаев натяжение должно быть в пределах 8-10 мм на натянутом участке ремня.
Второй возможной причиной является износ ремня. Если он поврежден или его поверхность изношена, ремень может не обеспечивать нужное сцепление с шкивами, что вызывает свист и соскальзывание. В этом случае рекомендуется заменить ремень на новый, соответствующий стандартам КамАЗа.
Проверьте и состояние шкивов. Если на них есть повреждения или они деформированы, ремень может не правильно прилегать, что также приведет к проблемам с его работой. Для проверки шкивов можно использовать уровень и линейку, чтобы убедиться в их исправности.
Третья причина – неправильная установка. Если ремень установлен с перекосом, он будет работать неэффективно, что может вызвать свист и соскакивание. Проверьте, правильно ли он ложится на шкивы, и убедитесь, что все ролики и натяжные устройства работают без перекосов.
Не забывайте о правильной смазке шкивов. Пыль, грязь и старые остатки смазки могут ухудшить сцепление ремня с шкивами. Очистите их от загрязнений и при необходимости нанесите новую смазку.
Если все вышеперечисленные меры не решают проблему, проверьте работу натяжного механизма. Изношенные или неисправные натяжные ролики и натяжители также могут быть причиной сбоя в работе ремня. Замените поврежденные детали для восстановления нормальной работы системы.
Вопрос-ответ:
Как правильно натянуть ремень на КамАЗе, чтобы не было ошибок?
Чтобы правильно натянуть ремень на КамАЗе, важно соблюдать несколько шагов. Во-первых, убедитесь, что все детали, включая шкивы и ролики, в хорошем состоянии и правильно установлены. Затем, правильно выбирайте натяжение ремня: он должен быть достаточно тугим, но не слишком натянутым, чтобы избежать повреждений. Используйте специальный инструмент для проверки натяжения и следите за его состоянием в процессе эксплуатации.
Какие признаки того, что ремень на КамАЗе недостаточно натянут?
Недостаточно натянутый ремень может проявляться в нескольких признаках. Первый — это шум в движении, особенно если слышен скрип или свист. Второй — возможно снижение мощности двигателя, так как ремень не передает должное усилие. Третий — могут возникнуть проблемы с запуском оборудования или его работой, так как ремень не функционирует должным образом.
Почему важно соблюдать правильное натяжение ремня на КамАЗе?
Правильное натяжение ремня важно для нормальной работы двигателя и других систем транспортного средства. Если ремень слишком тугой, это может привести к износу подшипников и других деталей, а также к перегрузке двигателя. Если ремень слишком слабо натянут, он может соскользнуть или вызвать неправильную работу приводных механизмов. В обоих случаях это приведет к дополнительным расходам на ремонт и снижению срока службы автомобиля.
Как часто нужно проверять натяжение ремня на КамАЗе?
Ремень на КамАЗе следует проверять примерно каждые 10 000-15 000 км пробега, в зависимости от условий эксплуатации. Если вы замечаете признаки износа или неправильной работы ремня (например, шум или плохая работа оборудования), проверку и регулировку натяжения стоит провести незамедлительно. Регулярная проверка поможет избежать проблем и снизить риск поломок в пути.
Как проверить натяжение ремня на КамАЗе без специального оборудования?
Если у вас нет специального оборудования для проверки натяжения ремня, можно использовать простой метод: надавите пальцем на ремень в его самой длинной части. Если натяжение правильное, ремень должен немного прогибаться, но не слишком сильно. Примерно на 1-2 см. Если прогиб больше, возможно, ремень слишком слабый. Если натягивается с трудом, он может быть слишком тугим. Также можно послушать звук работы ремня: если он издает свист или шум, вероятно, его натяжение неправильное.
Как правильно натянуть ремень на КамАЗе, чтобы избежать ошибок?
Для правильной натяжки ремня на КамАЗе важно следовать нескольким ключевым шагам. Сначала ослабьте натяжение старого ремня, используя специальный инструмент. Затем установите новый ремень, проверив его соответствие модели и длине. Обратите внимание на правильное расположение ремня на шкивах, чтобы он не выскальзывал или не скользил в сторону. После этого аккуратно натяните ремень с помощью натяжного устройства. Ремень должен быть натянут так, чтобы при нажатии на него пальцами отступ был не больше 1-2 см. Важно не переусердствовать с натяжкой, чтобы не повредить ремень или шкивы. После натяжки проверьте, не шумит ли ремень, и убедитесь, что он работает плавно.
Какие ошибки чаще всего допускаются при натягивании ремня на КамАЗе?
Одной из самых распространённых ошибок при натягивании ремня является его чрезмерное натяжение. Многие владельцы КамАЗов стараются натянуть ремень как можно сильнее, что приводит к ускоренному износу как самого ремня, так и шкивов. Также распространённой ошибкой является неправильная установка ремня на шкивы, что может привести к его быстрому изнашиванию или даже повреждению. Не стоит забывать и о правильной проверке состояния ремня до его натяжки — если на ремне имеются трещины или повреждения, его нужно заменить. Важно также убедиться, что на ремне нет посторонних загрязнений или масел, которые могут снизить его сцепление с шкивами. Для лучшего результата рекомендуется проводить регулярные проверки и корректировать натяжение ремня по мере необходимости.
