Опрессовка форсунок на двигателях КамАЗ необходима для точной проверки герметичности и корректной работы распылителя под давлением. Несоблюдение параметров давления приводит к нестабильной работе цилиндра, увеличению расхода топлива и перегреву камеры сгорания. Процедуру проводят с использованием специализированного стенда – ручного или гидравлического типа, с манометром и прозрачной камерой наблюдения.
Рабочее давление открытия форсунки на большинстве двигателей КамАЗ (например, моделей 740.10-260) составляет 180–200 атмосфер. Превышение или занижение этого диапазона указывает на износ пружины распылителя, загрязнение каналов или нарушение сборки. При опрессовке необходимо соблюдать точность до 5 атм, поскольку даже незначительное отклонение влияет на полноту сгорания смеси.
Перед началом работ форсунку очищают от нагара и промывают в ультразвуковой ванне или керосине. Далее устанавливают на стенд, фиксируют и медленно увеличивают давление. Нормальный распыл – мелкодисперсный туман с равномерным факелом. Наличие капель, струек или «свиста» указывает на неисправность распылителя или наличие инородных частиц в клапане.
Опрессовку проводят при температуре не ниже +15 °C. Используемая жидкость – дизельное топливо или специальный маслостойкий состав. После проверки форсунку устанавливают на двигатель с обязательной заменой медной шайбы, момент затяжки крепежа – 45–50 Н·м. Повторная проверка давления – обязательна после 100–200 км пробега.
Подготовка форсунки к опрессовке: очистка и визуальный осмотр
Перед опрессовкой форсунку необходимо полностью демонтировать и разобрать. Остатки топлива, нагар и смолистые отложения удаляются с корпуса и внутренних деталей при помощи ультразвуковой ванны с дизельным моющим раствором. При отсутствии ванны применяется жесткая кисть и очиститель типа «карбклинер».
Особое внимание уделяется распылителю: каналы не должны быть забиты, поверхность – без ржавчины и выработки. Игла должна свободно двигаться внутри направляющей. При залипании требуется замена или восстановление деталей.
Обязательно проверяется: отсутствие микротрещин на корпусе, ровность посадочных плоскостей, целостность шайб и уплотнительных элементов. Корпус не должен иметь деформаций. Любые следы перегрева, побежалости металла или вмятины – повод исключить форсунку из дальнейших работ.
Сухая сборка и легкое проворачивание деталей в посадочных местах указывают на правильную подготовку к опрессовке.
Выбор стенда и инструмента для опрессовки форсунок КамАЗ
Для точной проверки форсунок КамАЗ необходимо использовать ручной или электрогидравлический стенд, способный создавать давление до 600 атмосфер. Оптимальные модели – ИФ-2014, CR-Jet 1000 или отечественные аналоги типа СДТА-01, подходящие для дизельных систем с механическим и электронным управлением.
- Рабочее давление стенда должно регулироваться с шагом не более 10 бар, чтобы точно установить момент начала распыла.
- Манометр – обязательно с классом точности не ниже 1,5, шкала до 700 бар.
- Переходники – строго под тип резьбы конкретной форсунки: М14×1.5, М12×1.25 и другие, используемые на моделях КамАЗ с различными типами ТНВД.
Для оценки факела распыла потребуется прозрачный кожух или защитный экран. Распыл проверяется визуально на равномерность, отсутствие капель и игольчатых струй. Рекомендуется использовать керосин или дизтопливо с добавками, предотвращающими коррозию.

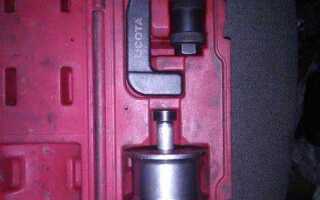

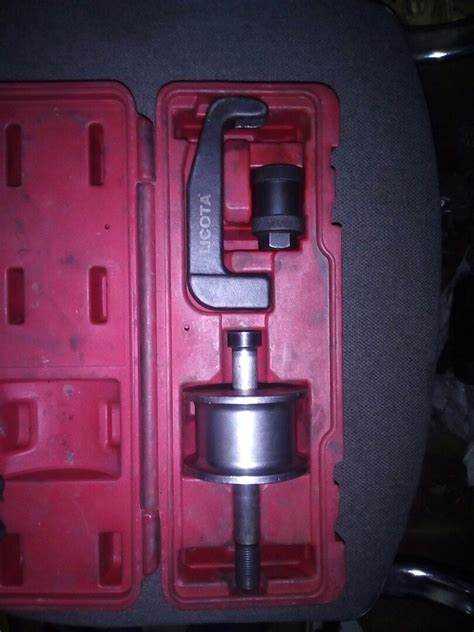

- Ключ-трещотка с удлинителем для снятия форсунок без повреждения посадочного места.
- Медная или латунная щетка для очистки резьбы и корпуса перед установкой на стенд.
- Контейнер для сбора топлива – металлический или устойчивый к химии пластик, минимум 0,5 л объёмом.
Использование случайных или универсальных адаптеров приводит к утечкам и искажённым результатам. Для двигателей КамАЗ-740 и его модификаций требуется точное соответствие переходников и усилий затяжки при установке на стенд – не выше 20 Н·м, чтобы избежать деформации корпуса форсунки.
Правильная установка форсунки на стенд
Перед установкой форсунки на стенд необходимо убедиться в ее полной чистоте. Остатки топлива, нагар или металлическая стружка могут исказить показания. Очистка производится сжатым воздухом и специальными составами для дизельных компонентов.
Форсунка фиксируется строго в зажимном патроне стенда без перекосов. Прижим осуществляется равномерно, исключая люфты. Контактные поверхности прилегания должны быть сухими и обезжиренными. Использование уплотнительных шайб не допускается, если это не предусмотрено конструкцией адаптера.
Подача топлива на стенде подключается через проверенный штуцер, соответствующий резьбе форсунки КамАЗ (чаще всего М14×1,5). Уплотнение достигается затяжкой с нужным моментом – до 25 Н·м, чтобы избежать утечек без повреждения резьбы.
Воздух из топливопровода удаляется предварительной прокачкой ручным насосом до появления топлива без пузырей. Только после этого включается насос стенда. Наличие воздуха в системе приводит к скачкам давления и ложным результатам.
Форсунка устанавливается с учетом направления распыла. Сопло не должно быть направлено в сторону наблюдателя или открытых элементов стенда. Расстояние до экрана визуального контроля – не менее 100 мм.
Условия и параметры давления при опрессовке форсунки
Для опрессовки форсунок КамАЗ используют специализированный стенд, обеспечивающий стабильное давление топлива без пульсаций. Температура окружающей среды – не ниже +15 °C, чтобы избежать искажения результатов из-за изменения вязкости жидкости.
Номинальное давление открытия форсунки для двигателей КамАЗ – от 180 до 215 бар в зависимости от модификации. При проверке необходимо плавно повышать давление с шагом не более 10 бар в секунду, контролируя равномерность распыла и отсутствие каплеобразования на сопле.
Рабочая жидкость – дизельное топливо или его аналог с фильтрацией не хуже 5 микрон. Важна чистота: посторонние частицы вызывают заклинивание иглы. После каждой опрессовки стенд продувается, чтобы исключить остаточное давление в системе.
Проверка проводится минимум два раза для подтверждения стабильности параметров. Допустимое отклонение давления открытия – не более ±5 бар от заводской нормы. При превышении допусков форсунка подлежит регулировке или замене.
На что обращать внимание при формировании факела распыла
- Угол распыла должен находиться в пределах 60–80° для равномерного заполнения камеры сгорания. Узкий факел приводит к локальному перегреву, широкий – к потере части топлива на стенках цилиндра.
- Симметрия факела критична: перекос или смещение струй указывает на загрязнение распылителя или износ отверстий.
- Длина струи – не более 25–30 мм. Превышение указывает на избыточное давление или закоксованность каналов, что снижает испаряемость топлива.
- Распад струи должен быть равномерным. Если образуются крупные капли, вероятна деформация распылительных отверстий или повреждение торца распылителя.
- Количество струй должно соответствовать конструкции форсунки: 4 или 5 – для большинства дизелей КамАЗ. Несоответствие – признак подмены детали или заводского брака.
- Появление туманообразного края факела говорит о правильной аэродинамике канала. Отсутствие распыла по периферии – следствие трещин или дефектов внутри корпуса.
Проверка производится на стенде при давлении от 180 до 200 бар. Любые отклонения требуют замены распылителя или полной переборки форсунки.
Определение утечек топлива и проверка герметичности форсунки
Для выявления утечек топлива и проверки герметичности форсунки КамАЗ используется несколько методов. Один из наиболее эффективных – визуальная проверка на наличие следов топлива вокруг места установки форсунки. Следы топлива могут указывать на повреждение уплотнительных элементов или некорректную посадку форсунки.
Важно проверить, не образуется ли пузырьковая утечка при опрессовке. Для этого необходимо установить форсунку в стенд для опрессовки, повысив давление до рабочего уровня. При повышении давления можно выявить утечку через сопло или вокруг плотно прилегающих частей форсунки.
Еще один способ – использование тестера давления, который позволяет выявить даже минимальные утечки. При правильной герметичности, давление на стенде должно сохраняться в течение установленного времени, что свидетельствует о надежности уплотнений и отсутствии повреждений в корпусе форсунки.
Если форсунка пропускает топливо, необходимо выполнить замену уплотнительных колец или отремонтировать поврежденные участки. В случае серьезных дефектов корпуса форсунки, требуется полная замена детали.
Анализ результатов опрессовки и допустимые отклонения
В ходе анализа необходимо учитывать следующие отклонения от нормальных значений:
1. Давление в форсунке. Оно должно соответствовать техническим характеристикам производителя. Допустимое отклонение составляет ±5% от номинала. Если давление выходит за пределы, это может указывать на износ распылителя или загрязнение каналов подачи топлива.
2. Равномерность распыления. Распыление должно быть конусообразным и равномерным. Если наблюдаются пятна с различной плотностью, необходимо проверить форсунку на наличие механических повреждений или загрязнений. Допустимые отклонения по диаметру распыла не должны превышать 2 мм.
3. Пульсации струи. Опрессовка должна быть стабильной, без значительных колебаний в интенсивности подачи топлива. Пульсации выше 5% могут указывать на неправильную работу пружины, износ уплотнительных колец или нарушение герметичности в сопле.
4. Общее состояние форсунки. Визуально должны отсутствовать следы перегрева, коррозии или механических повреждений. Если они имеются, форсунка нуждается в замене или восстановлении.
Если в процессе опрессовки выявлены отклонения, необходимо принимать меры по устранению неисправностей, чтобы избежать снижения эффективности работы двигателя и увеличения расхода топлива.
Дальнейшие действия при выявлении неисправностей форсунки
При выявлении неисправностей форсунки КамАЗ важно оперативно устранить проблему, чтобы избежать серьезных повреждений двигателя. Если при опрессовке обнаружены признаки утечек, неравномерной подачи топлива или неправильной работы распылителя, необходимо принять следующие меры.
1. Осмотрите форсунку на наличие внешних повреждений. Трещины на корпусе или изношенные уплотнительные кольца могут стать причиной утечек. В таком случае форсунка подлежит замене. Убедитесь, что сопло форсунки не загрязнено и не имеет следов коррозии.
2. При выявлении неправильной распылительной характеристики проверьте состояние иглы и седла форсунки. Часто неисправности связаны с их износом или загрязнением. При необходимости замените иглу или проведите их очистку с использованием ультразвуковой мойки или специального чистящего средства.
3. Если форсунка не дает нужного давления или имеет нестабильную работу, проверьте давление топлива в системе. Несоответствующее давление может свидетельствовать о проблемах с топливным насосом или забитом топливопроводе. В случае подтверждения низкого давления – устраните неисправности в системе подачи топлива.
4. Проверьте состояние топливных фильтров. Их загрязнение может привести к неправильной подаче топлива и выходу форсунки из строя. Рекомендуется менять фильтры регулярно, чтобы предотвратить возможные проблемы с форсунками.
5. Если форсунка продолжает работать с отклонениями после очистки и замены дефектных частей, проведите диагностику системы управления двигателем. Возможно, проблема кроется в электрической части, и требуется проверка проводки, разъемов или работы датчиков системы впрыска.
Следуя этим рекомендациям, можно значительно повысить ресурс работы форсунок и предотвратить серьезные поломки двигателя КамАЗ.
Вопрос-ответ:
Как узнать, что форсунка на КамАЗ требует опрессовки?
Если форсунка на КамАЗ не работает должным образом, например, двигатель начинает терять мощность, появляются перегревы или нестабильная работа, это может свидетельствовать о том, что форсунка нуждается в опрессовке. Также признаки неправильной работы могут включать дымность выхлопа и плохой запуск двигателя.
Что нужно для того, чтобы правильно опрессовать форсунку на КамАЗ?
Для опрессовки форсунки потребуется специальное оборудование, например, стенд для проверки форсунок, который позволяет создать необходимые условия для тестирования. Также понадобятся подходящие инструменты для демонтажа форсунки с двигателя и её дальнейшей установки. Важно помнить о точности давления при опрессовке, чтобы не повредить саму форсунку.
Как понять, что опрессовка форсунки прошла успешно?
После опрессовки необходимо убедиться, что форсунка работает без утечек и исправно распыляет топливо. Это можно проверить на стенде, наблюдая за равномерностью распыления и отсутствием дефектов в струе. Если все параметры в норме, значит, опрессовка прошла успешно.
Как часто нужно опрессовывать форсунки на КамАЗ?
Опрессовка форсунок не является регулярной процедурой и выполняется только в случае выявления неисправностей. Однако, рекомендуется проверять форсунки на исправность каждые 50-70 тысяч километров пробега или при проявлении первых признаков неисправности, таких как потеря мощности двигателя или плохая экономия топлива.
