Система AdBlue на грузовиках КамАЗ предназначена для снижения выбросов оксидов азота с помощью подачи раствора мочевины в выхлопные газы. На практике это усложняет эксплуатацию и увеличивает расходы. При отказе компонентов SCR-модуля (Selective Catalytic Reduction) возникают ошибки на панели приборов и ограничения мощности. Отключение системы становится актуальным при выходе из строя дозатора AdBlue, датчиков NOx или ЭБУ системы SCR.
Для отключения системы необходим эмулятор AdBlue, который подключается к CAN-шине или непосредственно к разъёмам датчиков. В большинстве моделей КамАЗ с двигателями Cummins ISB6.7, ISL9 и P6 используется разъём диагностики J1939, куда вводятся сигналы эмулятора. Перед началом работ важно отключить питание аккумуляторов и демонтировать корпус блока управления SCR, чтобы исключить некорректные сигналы на штатный ЭБУ.
После подключения эмулятора требуется физическое удаление дозатора раствора AdBlue и заглушка трубопроводов подачи. Датчики температуры и давления рекомендуется оставить подключёнными, чтобы исключить ошибки по обрыву цепей. В большинстве случаев, после установки устройства и подачи питания, ошибки на панели исчезают, а ограничения мощности снимаются. При необходимости прошивки блока управления двигателем для отключения проверки системы SCR используется программное обеспечение, совместимое с ЭБУ Cummins или ЯМЗ.
Принцип работы системы AdBlue на КамАЗ и её влияние на двигатель
Система AdBlue на грузовиках КамАЗ реализует технологию селективной каталитической нейтрализации (SCR), направленную на снижение выбросов оксидов азота (NOx). Впрыск водно-мочевинного раствора (32,5% карбамида) осуществляется в поток отработавших газов перед катализатором. Под действием высоких температур раствор разлагается на аммиак и углекислый газ. Аммиак взаимодействует с оксидами азота, превращая их в азот и водяной пар.
Составляющие системы: бак для AdBlue с подогревом, насос-дозатор, впрыскивающая форсунка, датчики температуры и NOx, блок управления SCR. На КамАЗах используется электронный контроль дозировки на основе данных о нагрузке двигателя, температуре выхлопа и скорости потока газов. При недостаточном уровне AdBlue блок управления ограничивает мощность двигателя и активирует аварийный режим (derate), снижая крутящий момент.
При исправной системе снижается тепловая нагрузка на поршневую группу за счёт снижения температуры сгорания. Неправильная работа или отсутствие впрыска AdBlue приводит к увеличению температуры выхлопа и образованию твёрдых отложений в катализаторе, что вызывает рост противодавления в выпускной системе и увеличивает расход топлива. На КамАЗах с двигателями Cummins ISLe и P6 даже кратковременный отказ SCR может вызвать перегрев турбокомпрессора и ускоренный износ клапанов.

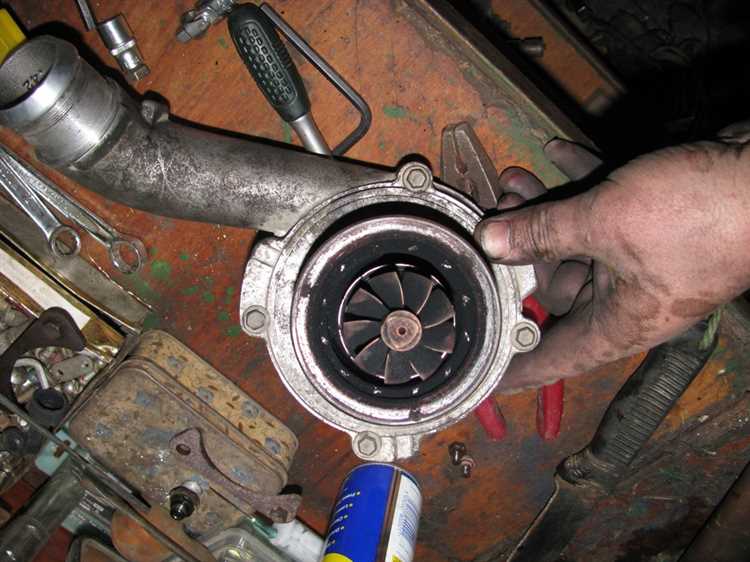

Перед отключением системы необходимо учитывать, что при демонтаже SCR возрастает риск выхода из строя турбины из-за повышенного противодавления. Рекомендуется заранее диагностировать состояние выпускного коллектора, турбокомпрессора и катализатора для оценки последствий отключения.
Необходимые инструменты и программное обеспечение для отключения AdBlue
Для подключения к ЭБУ необходим адаптер OBD-II с переходником на штатный диагностический разъём КамАЗ (обычно 12 или 14 пин в зависимости от модели). Подходят адаптеры на базе чипов FTDI FT232RL или аналогичные устройства с надёжной поддержкой драйверов под Windows.
Для перепрограммирования потребуется специализированное программное обеспечение. Распространённые решения – KAMAZ Diagnostic Tool, PTT (Premium Tech Tool) с доработанными скриптами, а также программы для чип-тюнинга типа WinOLS (с готовыми дампами отключения SCR) и BitEdit с модулями для КамАЗ. Использование лицензионного ПО снижает риск блокировки ЭБУ.
Также требуется надёжный источник питания на 12–24 В для исключения обрыва процесса перепрошивки. Для вскрытия разъёмов и доступа к жгутам – набор TORX, изоляционные инструменты и мультиметр с функцией прозвонки CAN-шины. Для сохранения оригинальной прошивки перед вмешательством – программатор типа KESS v2 или аналогичные устройства с поддержкой чтения флеш-памяти ЭБУ.

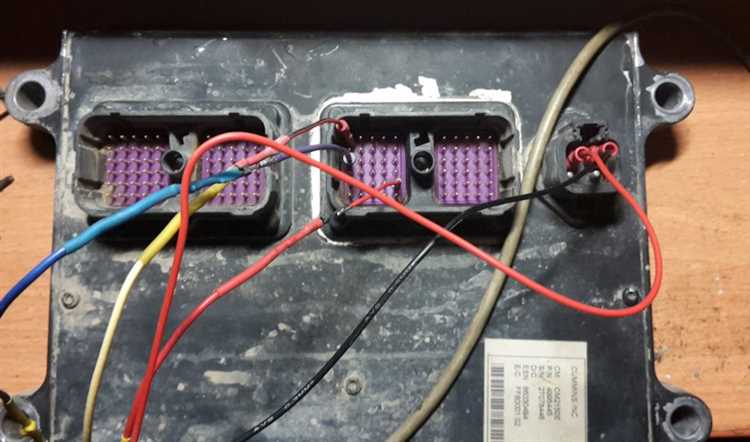

Подключение диагностического оборудования к электронному блоку управления КамАЗ
Для подключения к ЭБУ КамАЗ требуется подготовить совместимый диагностический сканер, поддерживающий протоколы J1939 и ISO 15765. На большинстве моделей используется разъем типа OBD-II или 14-контактный круглый разъем, установленный в кабине слева от рулевой колонки.
- Отключить зажигание.
- Подсоединить диагностический разъем сканера к штатному разъему автомобиля.
- Включить зажигание без запуска двигателя.
На сканере необходимо выбрать марку КамАЗ и систему EMS (Electronic Management System). Для корректного соединения важно установить следующие параметры соединения:
- Скорость обмена – 250 или 500 кбит/с в зависимости от модели.
- Тип протокола – SAE J1939 CAN.
После установления соединения откройте список доступных блоков управления и выберите ECM (Engine Control Module). Для доступа к кодам неисправностей, параметрам и возможностям конфигурации используйте следующие функции:
- Чтение и удаление DTC (Diagnostic Trouble Codes).
- Мониторинг текущих параметров – давление топлива, температура охлаждающей жидкости, датчики NOx.
- Адаптация компонентов – дроссельная заслонка, расходомер воздуха.
- Настройка параметров впрыска и рециркуляции ОГ.
Перед завершением работы рекомендуется сохранить текущие настройки и создать резервную копию конфигурации ЭБУ.
Изменение параметров ECU для деактивации системы AdBlue
Для отключения системы AdBlue на КамАЗ необходимо внести изменения в программное обеспечение блока управления двигателем (ECU), обходя контроль за впрыском мочевины и системой селективной каталитической нейтрализации (SCR). Процесс начинается с идентификации используемого блока ECU. На большинстве современных КамАЗов установлены блоки Bosch EDC7UC31, EDC17C63 или аналогичные.
Первый шаг – считать оригинальную прошивку с помощью диагностического оборудования. Используются устройства KESSv2, KTAG или аналогичные программаторы, совместимые с конкретным типом блока. После считывания создаётся резервная копия заводской прошивки для возможности восстановления.
Следующий этап – корректировка карты управления. В программном обеспечении необходимо найти параметры, отвечающие за диагностику дозирующего модуля AdBlue (DEF dosing module), датчиков уровня и качества раствора мочевины, а также контроль наличия NOx-сенсоров. Эти параметры обычно располагаются в разделе SCR control или DEF management. Их значения отключаются путём деактивации DTC-кодов (Diagnostic Trouble Codes) и обнуления лимитов, связанных с дозированием раствора.
В блоках Bosch EDC17C63 для отключения достаточно обнулить калибровочные таблицы дозирования и деактивировать флаги мониторинга системы NOx. Например, параметры DEF Quantity Request и NOx Sensor Plausibility Test переводятся в неактивное состояние. При этом важно отключить только параметры, связанные с AdBlue, не затрагивая общие функции OBD и управления двигателем.
После модификации прошивка записывается обратно в блок ECU тем же оборудованием. Завершающий шаг – очистка ошибок и проверка отсутствия сообщений о неисправностях SCR-системы на панели приборов. Проверка осуществляется с помощью диагностического сканера, поддерживающего работу с КамАЗ.
При работе критично соблюдать контроль целостности контрольных сумм (checksum correction), чтобы избежать выхода из строя блока ECU. Большинство современных программаторов автоматически корректируют контрольные суммы при записи модифицированной прошивки.
Удаление компонентов системы AdBlue с топливной и выхлопной систем КамАЗ
Для полного демонтажа системы AdBlue на КамАЗ необходимо поэтапно удалить её основные элементы, начиная с бака мочевины. Открутить крепления бака, отсоединить подающие и обратные шланги, отключить электрические разъёмы насоса-дозатора. Слить остатки жидкости и аккуратно демонтировать бак вместе с насосом.
Следующий шаг – демонтаж инжектора подачи AdBlue, расположенного на выхлопной трубе. Снять термозащиту, открутить инжектор от крепления, отсоединить подающий шланг и электрическую линию управления. Откручивать следует при остывшей выхлопной системе, чтобы избежать повреждения резьбы.
Необходимо также удалить проводку системы контроля уровня AdBlue и температурные датчики. Проводка отсоединяется от блока управления двигателем, чтобы исключить ошибки после отключения системы. Демонтировать модуль контроля дозирования (ECU SCR), отключив разъёмы и освободив крепления.
На выхлопной системе рекомендуется демонтировать катализатор SCR и установить прямоточный участок трубы, чтобы исключить избыточное сопротивление потоку газов. При демонтаже катализатора следует учитывать крепёжные болты фланцев и необходимость замены прокладок на стыках.
После снятия всех компонентов требуется заглушить оставшиеся выходы шлангов и разъёмов. Для герметизации подающих линий рекомендуется использовать алюминиевые или стальные заглушки с подходящей резьбой. Электрические разъёмы изолируются с помощью термоусадки или влагостойкой изоленты.
Завершающим этапом служит перепрограммирование блока управления двигателем для исключения ошибок по отсутствию системы SCR. Прошивка должна отключать проверки уровня AdBlue и сигналы датчиков выхлопа, связанных с этой системой.
Проверка корректности отключения AdBlue и диагностика ошибок после вмешательства
После отключения системы AdBlue на КамАЗ важно провести несколько проверок, чтобы убедиться в правильности выполнения операции и отсутствии ошибок в работе двигателя. Первоначально необходимо обратить внимание на индикаторы на панели управления. Если система отключена правильно, на экране не должно появляться уведомлений об ошибке работы системы очистки выхлопных газов. В случае появления таких сообщений потребуется дополнительная диагностика.
Первый шаг – проверка работы двигателя. Запустите двигатель и проследите за его поведением на разных режимах. Нормально функционирующий двигатель не должен демонстрировать признаков нестабильной работы, таких как дерганье, перебои в оборотах или повышенная вибрация. Также стоит внимательно наблюдать за уровнем выбросов. При отсутствии системы AdBlue выхлоп может стать более темным, что также требует внимания.
Следующим этапом является использование диагностического оборудования для проверки ошибок в блоке управления двигателем (ECU). Подключение к диагностическому разъему позволит получить код ошибок, если таковые имеются. Важно просмотреть не только коды, связанные с системой AdBlue, но и все остальные коды, которые могут быть связаны с работой двигателя, датчиками или системой управления выхлопом.
Если при проверке обнаружены ошибки, например, связаны с датчиками уровня жидкости или нейтрализатором, это может свидетельствовать о некорректном отключении системы. Для диагностики следует проверить состояние проводки и соединений, а также убедиться, что система не имеет замкнутых цепей или коротких замыканий, которые могли бы вызвать сбой.
Для окончательной проверки работы системы и устранения возможных неисправностей рекомендуется провести тестовую поездку. При этом важно контролировать расход топлива и работу двигателя на различных оборотах, что поможет выявить скрытые проблемы. Если все параметры в норме, отключение системы AdBlue выполнено корректно. В противном случае потребуется провести повторную диагностику с выявлением и устранением неисправностей.
Вопрос-ответ:
Можно ли отключить систему AdBlue на КамАЗ своими руками?
Отключение системы AdBlue на КамАЗ — это технически возможная, но юридически рискованная процедура. На многих моделях КамАЗ система AdBlue используется для снижения уровня выбросов вредных веществ, и её отключение может привести к ухудшению работы двигателя или повреждению системы. Кроме того, это может нарушать экологические нормы, так как система предназначена для соблюдения стандартов Евро-5 или Евро-6.
Как отключить систему AdBlue на КамАЗ? Какие инструменты для этого понадобятся?
Отключение системы AdBlue требует определённых навыков и инструментов. Обычно для этого нужно удалить или отключить датчики уровня жидкости и блока управления. В некоторых случаях устанавливают «эмулятор» для обхода системы. Однако при этом могут возникнуть ошибки на приборной панели или ухудшение работы двигателя, так что такие манипуляции рекомендуется проводить с осторожностью.
Что будет, если отключить систему AdBlue на КамАЗ?
Если систему AdBlue на КамАЗ отключить, это может привести к нескольким последствиям. Во-первых, система может начать сигнализировать об ошибках, что отразится на работе двигателя и даже может привести к его ограничению. Во-вторых, загрязнение выбросов увеличится, что нарушит экологические стандарты. Также это может повлиять на гарантию или пройти мимо техосмотра, так как система обязательна для соблюдения экологических норм в некоторых странах.
Отключение системы AdBlue на КамАЗ — это законно?
Отключение системы AdBlue на КамАЗ незаконно в большинстве стран, так как нарушает экологические нормы. В России, например, для автомобилей, оснащённых системой очистки выбросов, требуется соответствие стандартам Евро-5 или Евро-6, а отключение системы может привести к несоответствию этим стандартам и штрафам. Лучше консультироваться с экспертами и учитывать юридические последствия, прежде чем приступить к подобным действиям.
Можно ли обойти систему AdBlue на КамАЗ с помощью программного обеспечения?
Да, обойти систему AdBlue на КамАЗ можно с помощью специального программного обеспечения. Такие программы позволяют отключить или изменить настройки системы, чтобы она не проверяла уровень жидкости или не требовала её присутствия. Однако такие действия могут привести к нарушению экологических стандартов и отказу автомобиля на техосмотре. Кроме того, они могут повлиять на гарантию и срок службы двигателя.
Можно ли отключить систему AdBlue на КамАЗе самостоятельно, и что для этого нужно?
Отключение системы AdBlue на КамАЗе возможно, но это связано с рядом рисков и нарушений. Для этого нужно вмешательство в электронную систему управления двигателем и, возможно, в компоненты выхлопной системы. Главное – это наличие знаний и опыта работы с дизельными двигателями и современными электронными системами. Прежде чем приступать к отключению, важно учитывать, что это может привести к увеличению уровня выбросов и привести к штрафам или проблемам с экологическими стандартами. Также стоит помнить, что вмешательство в систему может повлиять на гарантию и привести к отказу от обслуживания у официальных дилеров.
