Нарушение регулировки сцепления на грузовиках КамАЗ часто проявляется в затруднённом включении передач, пробуксовке или рывках при трогании. Эти признаки сигнализируют о необходимости вмешательства, которое можно выполнить без обращения в сервис. Конструкция сцепления КамАЗа позволяет проводить точную регулировку с минимальным набором инструментов.
Главная цель регулировки – установить оптимальный зазор между выжимным подшипником и лепестками диафрагменной пружины. Для большинства моделей КамАЗов (например, 5320 или 65115) этот зазор должен составлять 3–4 мм. Проверка выполняется через смотровое окно кожуха сцепления при нажатом и отпущенном сцеплении.
Необходимо отрегулировать длину тяги привода сцепления, а также свободный ход педали. Допустимый свободный ход педали сцепления для КамАЗов – 30–50 мм. Если ход больше, это может привести к неполному выключению сцепления и ускоренному износу дисков.
Перед началом работ отключите аккумуляторную батарею и убедитесь в устойчивом положении автомобиля на ровной площадке. Используйте гаечные ключи на 12, 14 и 17 мм, а также щупы для измерения зазора. Регулировка проводится с сохранением доступа к деталям – в большинстве случаев достаточно снять лючок в нижней части кабины или люк кожуха маховика.
Как определить необходимость регулировки сцепления на КамАЗе
- Увеличенный свободный ход педали сцепления – если ход превышает 25–35 мм, это свидетельствует о необходимости регулировки.
- Затруднённое включение передач, особенно первой и задней – возникает из-за неполного выключения сцепления при неправильной настройке.
- Скрип или визг при выжиме сцепления – может быть признаком ослабленного или перекошенного выжимного подшипника, что также указывает на необходимость корректировки механизма.
- Пробуксовка при трогании с места – сцепление не полностью включает момент, из-за чего увеличивается износ ведомого диска.
- Запах горелой резины при нагрузке – перегрев сцепления из-за неправильного зазора между нажимным подшипником и диафрагменной пружиной.
Для точной диагностики следует измерить:
- Свободный ход педали сцепления линейкой от упора до начала сопротивления – норма: 25–35 мм.
- Свободный ход вилки сцепления в районе картера – должен быть около 3–4 мм при правильно выставленном регулировочном болте.
Регулярная проверка этих параметров позволяет своевременно выявлять необходимость регулировки и избежать дорогостоящего ремонта трансмиссии.
Подготовка инструмента и безопасное размещение автомобиля
Необходимые инструменты: рожковые и накидные ключи на 13, 14, 17 и 19 мм, вороток с трещоткой и удлинителем, отвертка с плоским жалом, монтажка длиной не менее 50 см, переносной фонарь на 12 В, перчатки с противоскользящей поверхностью. При наличии – пневмогайковерт упрощает демонтаж защитных элементов.
Перед началом работ: заглушить двигатель, включить нейтральную передачу и затянуть ручной тормоз. Под колеса, противоположные рабочей зоне, установить противооткатные упоры. Если регулировка проводится снизу, необходимо использовать надёжные домкраты грузоподъёмностью не менее 10 тонн и подставки под раму. Никогда не работать, полагаясь только на домкрат.
Размещение: КамАЗ устанавливается на ровную, твердую поверхность. Рабочую зону следует освободить от мусора и посторонних предметов. Освещение должно быть направлено под углом к рабочей зоне, чтобы исключить тени и засветы. При необходимости установить фанерный щит или подложку для работы под кузовом.
Безопасность: перед размещением под автомобилем убедиться в устойчивости опор, провести проверку на шаткость, раскачав кузов вручную. Категорически запрещается оставлять инструмент на рессорах, балках или других подвижных частях – это может привести к травмам при пуске двигателя или случайном перемещении автомобиля.
Доступ к регулировочному механизму привода сцепления
Для выполнения регулировки сцепления на КамАЗе необходим прямой доступ к механизму регулировки тяги или троса сцепления, в зависимости от конструкции. В большинстве моделей КамАЗ регулировочный механизм расположен на нижней части вилки сцепления и соединён с педалью сцепления тягой с резьбовым наконечником.
Перед началом работы требуется надёжно зафиксировать автомобиль на стоянке и отключить аккумулятор. Работы проводятся с правой стороны автомобиля, под кабиной. Удобнее всего получить доступ к регулировочному узлу с ямы или подъемника.
Для освобождения доступа:
- Снимите защитный кожух карданного вала, если он препятствует подходу к вилке сцепления.
- Осмотрите соединение тяги с вилкой сцепления. На резьбовой части обычно имеется контргайка, фиксирующая текущее положение регулировки.
- При наличии гидропривода сцепления доступ осуществляется к штоку рабочего цилиндра, где также имеется регулировочный болт с гайкой.
Типовой размер ключей для регулировки – 17 или 19 мм. Пространство ограничено, поэтому удобно использовать накидные или трещоточные ключи. Освободив контргайку, можно приступать к изменению длины тяги, вращая резьбовой наконечник. После регулировки обязательно затяните контргайку и проверьте ход педали сцепления.

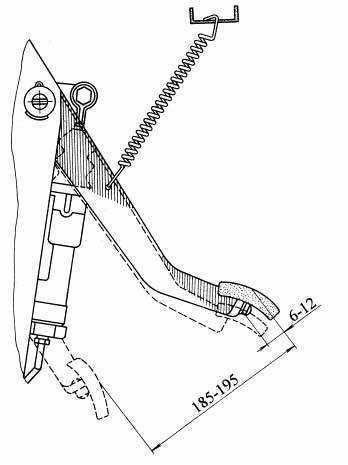

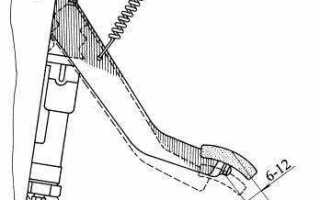

Пошаговая регулировка свободного хода педали сцепления
1. Заглушите двигатель и зафиксируйте автомобиль на ровной поверхности. Под педаль сцепления положите деревянный упор, чтобы исключить случайное нажатие.
2. Измерьте свободный ход педали сцепления линейкой или штангенциркулем. Нормой считается 35–50 мм. Если значение выходит за пределы, требуется регулировка.
3. Под кабиной найдите регулировочную тягу, соединяющую педаль сцепления с вилкой выжимного подшипника. На ней расположен регулировочный механизм – контргайка и резьбовая муфта.
4. Ослабьте контргайку рожковым ключом на 17. Проверните резьбовую муфту: для уменьшения свободного хода – вращайте по часовой стрелке, для увеличения – против.
5. После каждой регулировки измеряйте свободный ход педали до достижения нужного значения. Педаль должна двигаться без ощутимого сопротивления до начала нагрузки.
6. Зафиксируйте муфту, затянув контргайку. Проверьте, чтобы ход педали оставался в пределах нормы после нескольких нажатий. При необходимости повторите настройку.
7. Убедитесь, что вилка сцепления имеет незначительный люфт – 3–5 мм. Это подтверждает правильное положение выжимного подшипника в исходной позиции.

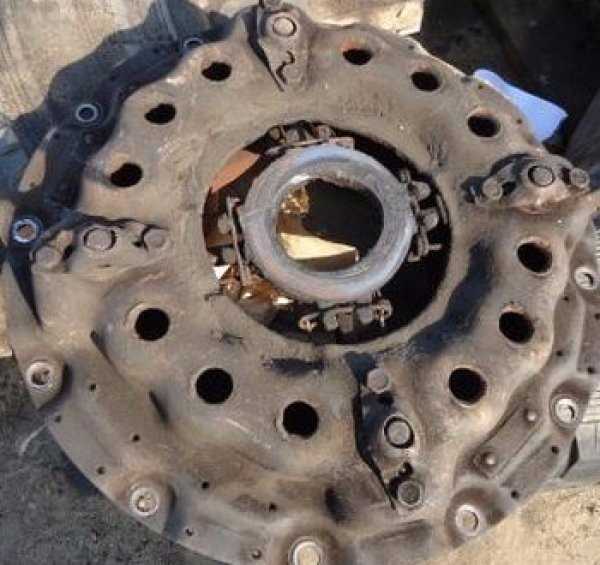

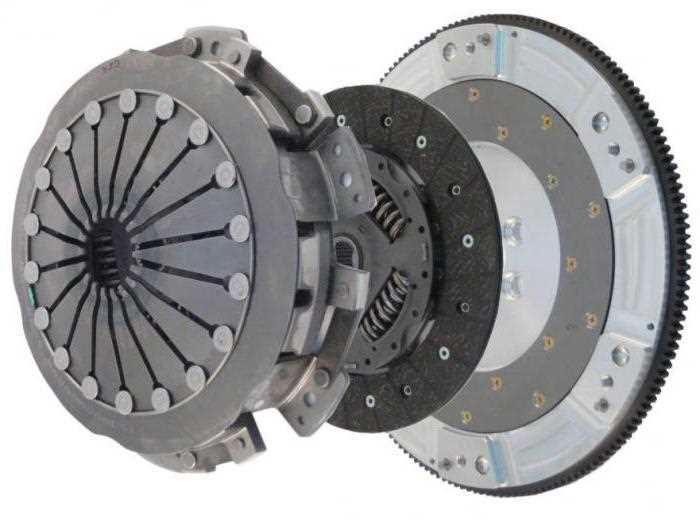

Регулировка зазора между выжимным подшипником и диафрагмой
Оптимальный зазор между выжимным подшипником и диафрагмой корзины сцепления КамАЗа должен составлять 3–4 мм. Уменьшение зазора приводит к неполному включению сцепления и ускоренному износу подшипника, а превышение нормы вызывает сложности при переключении передач.
Для регулировки необходимо обеспечить свободный доступ к механизму выключения сцепления. Сначала отсоединяется защитный кожух лючка сцепления. Проверка и настройка зазора выполняется при полностью отпущенной педали сцепления. Измерение проводится щупом или линейкой через лючок колокола сцепления.
Регулировка осуществляется вращением регулировочных гаек на вилке выключения сцепления. Вращение по часовой стрелке уменьшает зазор, против – увеличивает. После каждой корректировки необходимо вручную проворачивать маховик для проверки равномерности зазора по окружности.
Дополнительно следует проконтролировать свободный ход педали сцепления, который должен составлять 35–50 мм. Неправильно выставленный ход также влияет на зазор между подшипником и диафрагмой. Регулировка производится изменением длины тяги привода.
По завершении регулировки все резьбовые соединения фиксируются контргайками. Повторный осмотр рекомендуется провести через 100–150 км пробега для исключения самопроизвольного изменения зазора.
Проверка и настройка троса сцепления на КамАЗе с тросовым приводом
Для обеспечения правильной работы сцепления на КамАЗе с тросовым приводом необходимо периодически проверять и настраивать трос сцепления. Несоответствующее натяжение троса может привести к неправильному срабатыванию сцепления, что влияет на безопасность и эксплуатацию автомобиля.
Проверка троса сцепления:
1. Сначала осмотрите трос на наличие повреждений и износа. Он должен быть целым, без трещин и изломов. Особое внимание стоит уделить участку, где трос проходит через корпус механизма сцепления и оболочку. Это место часто подвергается воздействию грязи и влаги, что может ускорить износ.
2. Проверьте, не заедает ли трос в своей оболочке. Для этого слегка потяните за рычаг сцепления и убедитесь, что движение троса плавное, без рывков и заеданий. Если заедания обнаружены, то потребуется либо смазка троса, либо его частичная замена.
Настройка натяжения троса:
1. Для начала освободите рычаг сцепления, который обычно находится в кабине, и ослабьте натяжение троса с помощью регулировочного болта или гайки в районе педали сцепления.
2. После этого проверьте ход педали сцепления. Он должен быть равномерным, без слишком длинного хода или слишком жесткого сопротивления. Оптимальный ход педали составляет 2–4 см. Если ход педали слишком короткий, натяжение троса можно уменьшить, если длинный – увеличьте его.
3. Когда натяжение троса настроено, прокачайте сцепление несколько раз, чтобы убедиться в правильной работе. Педаль должна возвращаться в исходное положение без усилий, а сцепление должно срабатывать плавно, без рывков и задержек.
Замена троса сцепления:
Если после проверки и настройки трос продолжает плохо работать или имеет повреждения, его необходимо заменить. Для этого отсоедините старый трос от рычага сцепления и педали, а затем установите новый. После установки нового троса повторите настройку натяжения и проверку его работы.
Регулярная проверка и настройка троса сцепления поможет избежать перегрузок в системе сцепления и обеспечит безопасное и комфортное управление КамАЗом.
Контроль результатов регулировки и тестирование в движении
После регулировки сцепления на КамАЗе необходимо провести контроль и тестирование работы системы, чтобы убедиться в её правильной настройке. Этот этап включает несколько ключевых моментов, которые помогут избежать неприятных ситуаций в процессе эксплуатации.
Прежде чем приступать к тестированию, важно убедиться, что все элементы сцепления установлены правильно, а регулировка выполнена в соответствии с техническими характеристиками автомобиля.
Шаги контроля после регулировки:
- Проверка хода педали сцепления: Педаль должна свободно двигаться, без лишнего сопротивления или заеданий. Оптимальный ход педали – 120-150 мм от положения покоя до полного сжатия.
- Проверка свободного хода: После отпуска педали сцепления должно быть ощущение лёгкого усилия, когда педаль возвращается в исходное положение. Если свободный ход слишком большой или малый, это указывает на некорректную регулировку.
- Проверка зазора в рычаге: Убедитесь, что зазор между рычагом сцепления и штангой привода соответствует нормам. Это можно проверить, используя щуп для замера зазора.
Тестирование на дороге:
После выполнения контрольных проверок, следующим этапом будет тестирование в реальных условиях движения.
- Плавность включения сцепления: Включение сцепления должно быть плавным, без рывков и скрежета. Резкие переходы могут указывать на неправильную настройку, например, недостаточное давление на рабочий цилиндр.
- Пробег на холостых оборотах: При отпускании сцепления двигатель должен работать на минимальных оборотах без остановок. Если автомобиль глохнет или обороты падают слишком резко, это сигнализирует о проблемах с регулировкой.
- Тест на старте с места: Процесс старта с места должен быть плавным, без провалов или рывков. Если ощущается затруднение в движении, сцепление может быть неправильно отрегулировано или изношено.
- Тест на подъёме: При подъёме в гору сцепление должно обеспечивать достаточную тягу. Проблемы на подъёме, такие как скольжение сцепления или потеря мощности, могут свидетельствовать о некорректной регулировке.
Если в процессе тестирования возникают какие-либо неполадки, требуется повторная настройка системы сцепления. Слишком позднее или раннее схватывание может свидетельствовать о необходимости корректировки натяжения троса или замену изношенных деталей.
Заключение:
После тестирования важно провести пробные поездки на разных режимах работы сцепления, чтобы окончательно убедиться в корректности регулировки. Только после того, как сцепление будет работать плавно и без сбоев, можно считать регулировку завершённой. Регулярный контроль состояния системы сцепления поможет избежать дорогих ремонтов в будущем и продлить срок службы автомобиля.
Вопрос-ответ:
Как правильно отрегулировать сцепление на КамАЗе?
Для регулировки сцепления на КамАЗе сначала нужно осмотреть сам механизм. Важно, чтобы педаль сцепления имела необходимый ход, который определяется с помощью специального инструмента или по заводским характеристикам. Для этого нужно подрегулировать рабочий цилиндр сцепления, чтобы при нажатии на педаль не возникало лишнего усилия. После этого проверяется, чтобы сцепление отключалось полностью, а также нет ли залипания педали. Работы лучше проводить в сухую погоду, избегая попадания грязи в механизм.
Какие признаки указывают на необходимость регулировки сцепления на КамАЗе?
Основными признаками, что сцепление на КамАЗе требует регулировки, являются следующие: педаль сцепления начинает «проваливаться» или, наоборот, становиться слишком жесткой, трудно переключать передачи, появляется посторонний шум при включении сцепления или машина не реагирует на отпускание педали. Также если сцепление «буксует» или не отключается полностью, это сигнализирует о возможных проблемах с регулировкой.
Можно ли отрегулировать сцепление на КамАЗе своими руками, не имея специального оборудования?
Да, регулировку сцепления на КамАЗе можно выполнить своими силами, но для этого необходимо наличие базовых инструментов и навыков работы с автомобильными системами. Без специализированного оборудования можно настроить педаль сцепления, регулируя натяжение троса или приводного механизма. Однако для более сложных задач, таких как проверка состояния рабочей жидкости или осмотр сцепления, лучше обратиться к специалисту, чтобы избежать дальнейших повреждений.
Какие ошибки можно допустить при регулировке сцепления на КамАЗе?
Одной из распространенных ошибок является неправильная настройка хода педали, что может привести к преждевременному износу сцепления или его неправильной работе. Также важно не перекрутить регулировочный винт или не создать излишнее натяжение троса, что может вызвать усиленную нагрузку на систему. При регулировке следует помнить, что сцепление должно работать плавно, без рывков и скрипов. Невыполнение этих условий может привести к серьезным повреждениям трансмиссии.
