Как подключить стартер заз 968

Стартер ЗАЗ 968 – электромеханическое устройство, обеспечивающее запуск двигателя за счёт кратковременного проворачивания коленчатого вала. Его конструкция включает электродвигатель постоянного тока, втягивающее реле и приводную муфту. Номинальное напряжение питания – 12 В, подключение осуществляется напрямую к аккумуляторной батарее через замок зажигания и втягивающее реле.

Перед подключением необходимо проверить состояние всех контактов и кабелей, так как слабое соединение на любом участке приводит к потере мощности или полному отказу системы запуска. Провод сечением менее 16 мм² использовать недопустимо. Контакты втягивающего реле должны быть зачищены до металлического блеска, клеммы плотно обжаты.

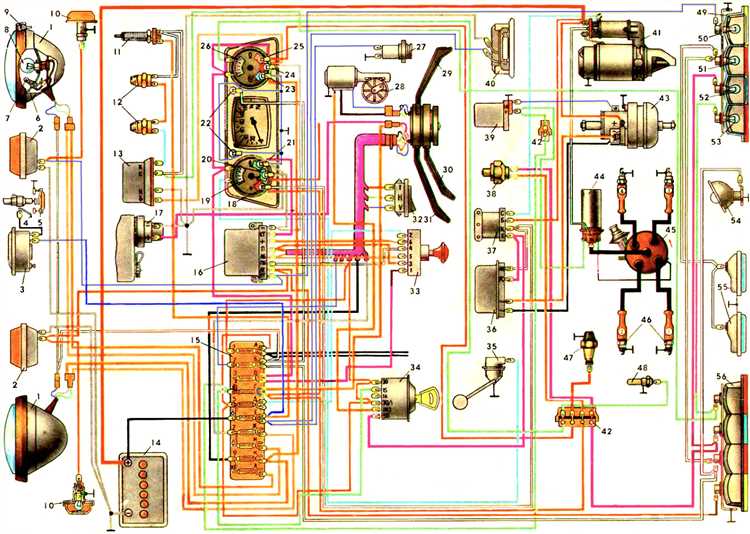

Типовая электросхема стартера ЗАЗ 968 с обозначением элементов

Электросхема стартера ЗАЗ 968 построена по классической однопроводной системе с использованием кузова автомобиля в качестве «массы». Питание поступает от аккумуляторной батареи напряжением 12 В. Стартер оснащён тяговым реле, выполняющим функции включения и удержания шестерни привода в зацеплении с венцом маховика.

• АБ – аккумуляторная батарея, источник питания всей цепи.
• ВК – выключатель зажигания с дополнительным контактом для подачи напряжения на обмотку втягивающего реле.
• РС – реле стартера (в ЗАЗ 968 отсутствует, включение осуществляется напрямую с выключателя зажигания).
• СР – стартер, включает электродвигатель и втягивающее реле.
• КЗ – контрольная лампа зарядки аккумулятора (в цепи запуска не участвует, но интегрирована в общую схему электроснабжения).
• Масса – кузов автомобиля, выполняющий функцию общего провода.

Схема соединений:

1. От дополнительного контакта выключателя зажигания (положение «Старт») провод идёт к управляющему контакту втягивающего реле (контакт «50»).
2. Корпус стартера и аккумулятора соединены с кузовом через надёжный контакт «массы».
3. При повороте ключа зажигания в положение «Старт» на контакт «50» поступает напряжение, включающее втягивающее реле.
4. Замыкается контактная группа реле, подающая напряжение с аккумулятора на обмотку стартера.
5. После запуска двигателя ключ возвращается в рабочее положение, цепь стартера размыкается, обмотка обесточивается, шестерня выходит из зацепления с маховиком.

Особое внимание следует уделить качеству соединений «массы» и сечению силового провода. Контакты втягивающего реле должны быть чистыми, без окислов. Недопустим перегрев проводов и ослабление крепежа на клеммах.

Назначение и расположение контактной группы стартера

Контактная группа стартера ЗАЗ 968 служит для замыкания цепи питания втягивающего реле и электродвигателя стартера в момент поворота ключа зажигания в положение «Старт». Она обеспечивает подачу напряжения от аккумулятора на обмотку втягивающего реле, которое, в свою очередь, включает стартер в работу.

Проверка исправности контактной группы проводится измерением напряжения на выходе провода, идущего к стартеру, в положении «Старт». Если напряжение отсутствует – контактная группа требует замены или очистки. При установке новой группы важно обеспечить надежную фиксацию проводов и исключить ослабление клемм, так как это приводит к перегреву и отказу пуска двигателя.

Подключение стартера к аккумулятору и массе автомобиля

Для подключения стартера ЗАЗ 968 используется два основных провода: плюсовой от аккумулятора и провод массы. Плюсовой кабель сечением не менее 16 мм² подсоединяется к контактному болту втягивающего реле стартера. Контакт необходимо зачистить до чистого металла и зафиксировать гайкой с надёжным усилием, исключающим ослабление при вибрации.

Масса обеспечивается через корпус стартера, плотно прижатый к картеру сцепления. Перед установкой нужно зачистить сопрягаемые поверхности от грязи, краски и окислов. Дополнительно рекомендуется установить отдельный провод массы сечением 16 мм² от крепёжного болта стартера к кузову автомобиля. Это стабилизирует работу при старте в условиях низкого напряжения.

При подключении запрещается использовать повреждённые кабели и клеммы с ослабленным зажимом. Проводка должна иметь надёжную изоляцию, защищающую от короткого замыкания при соприкосновении с элементами двигателя. Проверку надёжности контактов проводят после первой попытки запуска: отсутствие нагрева соединений указывает на качественное подключение.

Проводка от замка зажигания к втягивающему реле

На ЗАЗ 968 цепь управления втягивающим реле стартера включает контакт замка зажигания, участок провода и клемму на реле. При повороте ключа в положение «Старт» напряжение подается с замка на обмотку втягивающего реле, замыкая цепь включения стартера.

С замка зажигания выходит провод, подключённый к клемме «50». Обычно используется медный одножильный провод сечением 2,5 мм², обеспечивающий достаточный ток для активации втягивающего реле. Провод прокладывается вдоль моторного щита с креплением пластиковыми клипсами, исключающими провисание и трение об острые кромки.

При замене проводки важно соблюдать длину нового провода, чтобы избежать натяга или избыточных запасов, создающих петли. Контакты зачищаются до чистого металла, обжимаются наконечниками типа «папа» и дополнительно фиксируются пайкой для надёжности соединения.

Проверка целостности и сечения проводов в цепи стартера

Для стабильной работы стартера ЗАЗ 968 необходимо контролировать состояние проводов в его цепи. Основное внимание уделяется питающему кабелю от аккумулятора к втягивающему реле и проводу от реле к стартеру. Минимальное сечение медного кабеля между аккумулятором и стартером должно быть не менее 16 мм², а лучше – 25 мм², чтобы избежать потерь напряжения при пуске.

Осмотр начинается с проверки изоляции по всей длине проводов. Следует исключить трещины, потемнения и участки с признаками нагрева. Любые повреждения требуют замены кабеля. Особое внимание – к местам соединений: клеммы должны быть чистыми, без окислов и нагара. Ослабленные контакты вызывают падение напряжения, что увеличивает нагрузку на стартер и снижает срок службы.

При сомнительном состоянии провода рекомендуется замерить его фактическое сечение. Для этого снимают изоляцию на небольшом участке, подсчитывают количество жил и измеряют диаметр одной. Далее по формуле S = π × (d/2)² × n вычисляют суммарное сечение, где S – площадь сечения, d – диаметр одной жилы, n – количество жил. Результат должен соответствовать требуемому значению. Несоответствие указывает на необходимость замены кабеля.

Проверку массы выполняют аналогично. Провод от двигателя на кузов должен иметь не менее 16 мм². Контактные точки зачищают до металла и фиксируют надёжными болтовыми соединениями. Коррозия или слабое крепление массы – частая причина плохого запуска двигателя.

Порядок подключения проводов на клеммы втягивающего реле

Для правильного подключения проводов к клеммам втягивающего реле на стартере ЗАЗ 968 необходимо соблюдать несколько ключевых моментов.

Первоначально, следует убедиться в корректности расположения втягивающего реле на стартере. Оно должно быть закреплено в соответствии с конструктивными особенностями. Втягивающее реле имеет три основные клеммы: клемму «+» (питающую), клемму для подключения провода от стартера и клемму для подключения к контактам включения зажигания.

1. Клемма «+» (питающая): К ней подключается провод от аккумулятора (обычно красный), обеспечивающий питание для работы реле. Этот провод подает ток на реле, активируя его для включения стартера. Клемма «+» расположена на основной части втягивающего реле.

2. Клемма на стартер: На эту клемму подсоединяется провод, который идет непосредственно к обмотке стартера. Этот провод активирует стартер для вращения двигателя при включении зажигания.

3. Клемма включения зажигания: Подключение этого провода осуществляется от контактной группы включения зажигания (черный провод), который при включении зажигания замкнет цепь, активируя реле. Когда ключ поворачивается в положение «стартер», реле замыкает цепь, обеспечивая запуск двигателя.

Важно, чтобы все соединения были тщательно затянуты, а проводка не имела повреждений. Неправильное подключение или ослабленные соединения могут привести к неисправности стартера или его неисправной работе.

После завершения подключения рекомендуется провести проверку всех соединений на предмет надежности и отсутствия коротких замыканий, чтобы избежать проблем с запуском двигателя.

Контроль работы стартера после подключения и возможные неисправности

После подключения стартера ЗАЗ 968 важно проверить его работоспособность и выявить возможные неисправности. Основные этапы контроля включают визуальный осмотр, проверку электрических соединений и тестирование самого устройства.

Первым шагом следует убедиться, что все соединения проводов на стартере надежно закреплены, а также проверить отсутствие коррозии на контактах. Это позволит исключить проблемы с подачей тока.

Затем можно приступить к проверке работы стартера:

1. Проверьте, вращается ли стартер при включении зажигания. Если стартер не крутится, вероятнее всего, проблема в электропитании или в самом стартере.
2. Прослушайте работу стартера. Если слышен посторонний шум или скрежет, это может указывать на неисправность втягивающего реле или изношенность шестерни.
3. Оцените скорость вращения стартера. Медленное вращение при нормальной нагрузке может свидетельствовать о проблемах с аккумулятором или обмороженных соединениях.

В случае, если стартер не работает должным образом, возможные неисправности могут быть следующими:

• Неисправность аккумулятора – низкий заряд аккумулятора или его повреждение могут приводить к недостаточной подаче тока на стартер.
• Повреждение втягивающего реле – реле может заедать или не срабатывать, что приведет к отсутствию запуска двигателя.
• Неисправность щеток стартера – изношенные щетки приводят к плохому контакту с коллектором, что нарушает нормальную работу устройства.
• Износ сцепления стартера – изношенная шестерня может не вовремя входить в зацепление с маховиком, что приведет к скрежету или полному отказу от запуска.
• Проблемы с проводкой – поврежденные или ослабленные провода могут стать причиной плохого контакта и сниженной мощности стартера.

Чтобы предотвратить проблемы с запуском двигателя, важно регулярно проверять все элементы стартера, а при необходимости вовремя заменять изношенные компоненты.

Вопрос-ответ:

Как правильно подключить стартер ЗАЗ 968?

Для подключения стартера ЗАЗ 968 необходимо выполнить несколько шагов. Сначала следует убедиться, что аккумулятор полностью заряжен и подключен. После этого стартер крепится к двигателю с помощью болтов и соединяется с проводами. Нужно подключить главный провод питания, который идет от аккумулятора, а также провода для управления стартером. Обратите внимание на правильность подключения проводов, чтобы избежать коротких замыканий и повреждений. Убедитесь, что контакты надежно зафиксированы, и не забывайте проверить, что стартер работает после включения зажигания.

Что может быть причиной неисправности стартера на ЗАЗ 968?

Неисправности стартера могут быть вызваны несколькими факторами. Одной из распространенных причин является слабый аккумулятор, который не способен обеспечить достаточное напряжение для работы стартера. Также может быть поврежден контактный провод или сам стартер, особенно если он старый и изношенный. Проблемы с щетками стартера или с его обмотками также могут привести к неисправности. Еще одной причиной может стать неисправность в системе управления стартером, например, в реле или проводке, ведущей к стартеру.

Как проверить стартер на ЗАЗ 968 перед подключением?

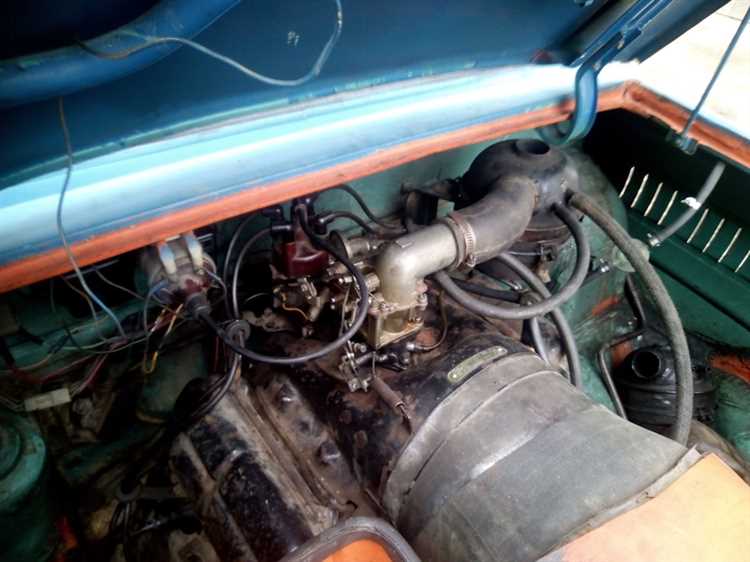

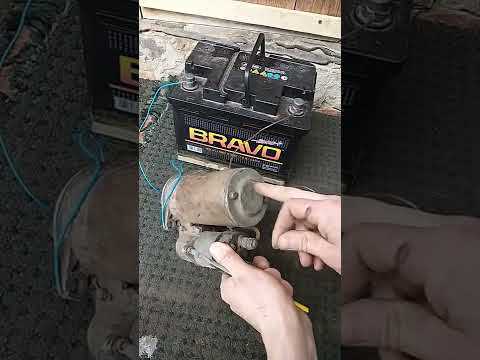

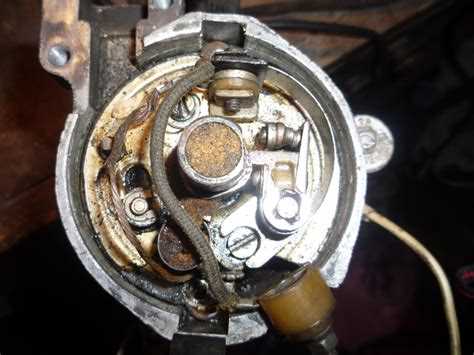

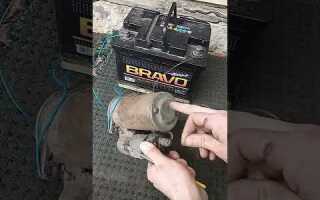

Перед подключением стартера на ЗАЗ 968 важно провести его проверку. Для этого можно снять стартер с автомобиля и подключить его напрямую к аккумулятору. Если стартер работает нормально, он должен начать вращаться без задержек. Также стоит проверить его обмотки на наличие повреждений или износа. Если стартер сильно греется, это может быть признаком неисправности, требующей ремонта. Также проверьте щетки и состояние подшипников, так как износ этих деталей может привести к плохой работе устройства.

Какие инструменты понадобятся для подключения стартера на ЗАЗ 968?

Для подключения стартера на ЗАЗ 968 понадобятся стандартные инструменты, такие как гаечные ключи и отвертки. Основными инструментами будут ключи для закрепления стартера на двигателе и для подключения проводов к контактам. Также вам понадобится тестер или мультиметр для проверки напряжения на аккумуляторе и проводах. Если стартер нужно снять, полезно иметь крючок для удобства работы с тяжелыми частями, а также смазку для предотвращения ржавчины на болтах и контактах.

Как предотвратить повреждения стартера на ЗАЗ 968?

Для предотвращения повреждений стартера важно следить за состоянием аккумулятора, так как стартер может перегружаться из-за слабого напряжения. Также важно периодически проверять состояние проводки, особенно на предмет износа и коррозии, так как поврежденные провода могут привести к замыканиям и поломке стартера. Регулярное обслуживание автомобиля, включая чистку и проверку щеток стартера, поможет продлить его срок службы. Не следует также игнорировать странные звуки или трудности при запуске двигателя, так как это может быть признаком начинающихся проблем с стартером.

Как правильно подключить стартер на ЗАЗ 968?

Подключение стартера на ЗАЗ 968 требует внимательности и точности. Для начала необходимо подготовить инструменты: отвертки, ключи, изолента и мультиметр для проверки соединений. Сначала снимите минусовую клемму с аккумулятора для безопасности. Затем подключите стартер к проводам зажигания: один провод идет от аккумулятора к стартеру, второй — от стартера к зажиганию. Проверьте все соединения на прочность и изоляцию. После этого можно проверить работу стартера, включая зажигание. Если стартер не срабатывает, проверьте проводку и сам стартер на наличие повреждений. Важно помнить, что каждый контакт должен быть тщательно закреплен, чтобы избежать короткого замыкания.
