Повреждение левой полуоси на КАМАЗе чаще всего связано с перегрузками или износом шлицев. При замене необходимо учитывать особенности конструкции заднего моста, тип редуктора (одинарный или двойной) и конфигурацию тормозной системы. Работа требует точности и соблюдения последовательности, особенно при демонтаже старой полуоси.
Перед началом установки необходимо обездвижить машину, вывесить соответствующий мост и демонтировать колесо. Обязательно проверьте наличие деформаций на фланце ступицы и износ сальника. При извлечении старой полуоси обратите внимание на состояние шлицев – износ более 0,5 мм требует проверки сопряжённых элементов, включая дифференциал.
Перед установкой новой полуоси обязательно проверьте посадочную плоскость и канавку под стопорное кольцо. Используйте только оригинальные полуоси или их точные аналоги с заводской термообработкой. Наносите тонкий слой трансмиссионного масла на шлицевую часть перед вставкой, избегая попадания грязи в картер моста.
После установки проверьте зазор между фланцем полуоси и ступицей – он не должен превышать 0,1 мм. Закручивайте болты крест-накрест с моментом 120–140 Н·м, обязательно с фиксатором резьбы. После завершения работы проверьте уровень масла в редукторе и выполните короткую обкатку без нагрузки.
Подготовка инструментов и расходников для замены левой полуоси
Перед демонтажем необходимо собрать всё необходимое, чтобы не отвлекаться в процессе. Работы проводятся на ровной площадке с возможностью поддомкрачивания оси.
- Домкрат грузовой с грузоподъёмностью не менее 10 тонн – для подъёма заднего моста.
- Опоры под раму – минимум две, для безопасной фиксации КАМАЗа в поднятом положении.
- Набор ключей: рожковые и накидные на 17, 19, 22 и 24 мм – для снятия креплений полуоси и колеса.
- Головки с трещоткой – удобны при ограниченном доступе к болтам фланца.
- Монтировка длиной не менее 500 мм – для извлечения полуоси из шлицевого соединения.
- Молоток 1–1,5 кг и выколотка – для аккуратного выбивания полуоси при закисании.
- Щётка по металлу – для очистки посадочной поверхности фланца.
- Тряпки или ветошь – протирка деталей перед установкой новой полуоси.
- Шприц для смазки – для обработки шлицев и фланцев перед сборкой.
Из расходников понадобятся:
- Полуось – оригинальная или проверенного производителя с нужной длиной и числом шлицов.
- Прокладка фланца – желательно новая, так как старая может быть деформирована.
- Трансмиссионное масло – при утечке необходимо восстановить уровень в редукторе.
- Герметик маслостойкий – как альтернатива прокладке или дополнительная страховка от подтёков.
Проверить состояние болтов и гаек крепления фланца. При наличии сорванной резьбы или трещин заменить на новые заранее.

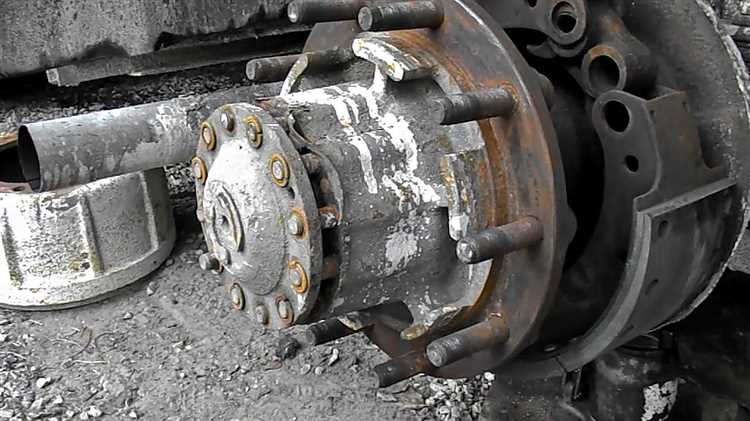

Как безопасно демонтировать колесо и ступицу на заднем мосту КАМАЗа
Установите упоры под передние колёса и затормозите ручником. Под задний мост подставьте надёжный домкрат грузоподъёмностью не менее 12 тонн. Перед поддомкрачиванием ослабьте гайки крепления колеса крест-накрест, не вывешивая мост полностью.
После вывешивания моста окончательно открутите гайки и снимите колесо. Проверьте отсутствие давления в тормозной системе и наличие блокировки пневмосигнала подачи воздуха, чтобы исключить случайное срабатывание механизмов.
Снимите полуось, открутив 8 болтов её крепления к ступице. Используйте монтировку или съёмник с резьбовой шпилькой, чтобы аккуратно извлечь полуось из шлицевого соединения. Убедитесь, что масло не вытекает – в противном случае замените прокладку фланца.
Ступицу удерживает гайка на цапфе. Сначала снимите стопорную шайбу, затем ключом-съёмником открутите гайку. Выньте ступицу вместе с наружным подшипником. Не повредите манжету – при малейших следах износа замените её сразу.
Очистите посадочные поверхности от грязи и пыли. Проверьте подшипники на люфт и износ. При наличии синевы, раковин или выработки роликов дальнейшая установка недопустима.
Порядок снятия тормозного барабана и очистка посадочного места
Перед демонтажем барабана необходимо зафиксировать транспортное средство противооткатными упорами и снять колесо. Сбросить давление в пневмосистеме, чтобы исключить прижатие колодок к барабану. Ослабить регулировочные эксцентрики на тормозных кулаках, обеспечив свободный ход барабана.
Снять фиксирующие болты или шпильки, если они предусмотрены конструкцией. Прикипевший барабан отбивается медными или пластиковыми молотками по кругу, строго по ребру, чтобы исключить деформацию. Допустимо использовать съемник с равномерным распределением усилия.
После снятия барабана удалить остатки смазки, ржавчину и пыль с внутренней поверхности ступицы. Применять металлическую щетку, ветошь и керосин. Посадочное место на ступице обрабатывается с особым вниманием: устраняются следы окислов и наростов, которые могут вызвать биение после сборки.
Оценить состояние ступичного посадочного пояска: наличие раковин, задиров и выработки недопустимо. При обнаружении дефектов выполнить зачистку мелкой наждачной шкуркой или заменить элемент. Поверхность должна быть чистой и гладкой, без следов масла. Допускается тонкое смазывание графитовой пастой для предотвращения прикипания при последующей установке барабана.
Проверка состояния шлицев, подшипников и сальников перед установкой
Шлицы полуоси осматриваются на предмет износа, раковин и задиров. Зубья должны быть чётко очерчены, без скруглений. Допустимый люфт при установке в ступицу – не более 0,1 мм. При наличии следов перекоса или изломов полуось подлежит замене.
Подшипник проверяется вручную – при прокручивании не должно ощущаться заеданий, биений или шума. Легкое вращение без усилия, отсутствие люфта и равномерность хода – обязательны. Присутствие ржавчины, потемнения обойм или следов перегрева исключает повторное использование. Не допускается установка даже при минимальных признаках точечной коррозии.
Сальник осматривается на наличие трещин, задиров кромки и признаков потери эластичности. Любое нарушение формы посадочного бурта – причина замены. Если сальник уже эксплуатировался, восстановление его герметичности после демонтажа невозможно. Перед установкой новый сальник смазывается тонким слоем трансмиссионного масла, чтобы исключить сухой запуск.
Все детали перед монтажом очищаются от старой смазки и загрязнений. Использование ветоши с ворсом недопустимо – возможен абразивный износ сопряжённых поверхностей.
Как правильно установить новую левую полуось в мост КАМАЗа
Перед началом работ мост должен быть надёжно вывешен, колесо снято, а место установки тщательно очищено от загрязнений. Полуось подбирается строго по каталожному номеру, соответствующему модели моста.
- Очистить посадочное отверстие в ступице и торец редуктора от старой смазки и загрязнений. Проверить отсутствие повреждений на шлицах и посадочных поверхностях.
- Нанести тонкий слой консистентной смазки (типа ЛИТОЛ-24 или аналог) на шлицы новой полуоси и внутреннюю часть фланца. Это обеспечит плотную посадку и предотвратит коррозию.
- Аккуратно вставить полуось в мост, контролируя совпадение шлицов. Нельзя допускать ударов – ось должна входить с минимальным усилием, без перекосов.
- После посадки полуоси установить уплотнительное кольцо (если предусмотрено конструкцией) и фланец крепления. Проверить целостность прокладки или заменить её.
- Затянуть болты крепления фланца крест-накрест с моментом 120–140 Н·м. Использовать динамометрический ключ. После затяжки проверить равномерность прилегания фланца.
После установки необходимо вручную прокрутить колесный диск, чтобы убедиться в отсутствии заеданий и биения. Далее – залить трансмиссионное масло в редуктор до нужного уровня, если ранее оно сливалось.
Затяжка фланцев и проверка герметичности соединений
Затяжка фланцев на полуоси КАМАЗа требует точности и соблюдения правильной последовательности. Для этого используются динамометрические ключи, которые позволяют точно контролировать момент затяжки. Момент затяжки фланцев должен соответствовать рекомендациям производителя и находиться в пределах 350-400 Нм. Это обеспечит надежное соединение и предотвратит ослабление соединений в процессе эксплуатации.
Перед началом затяжки следует убедиться, что все фланцы и сопрягаемые поверхности чистые и не имеют повреждений. Если есть следы износа или коррозии, их необходимо удалить с помощью мягкой щетки или абразивного материала. Это гарантирует качественное прилегание и предотвращение возможных утечек масла.
При затяжке важно следить за равномерностью. Процесс должен быть выполнен по диагонали, последовательно увеличивая усилие на каждом винте. Это предотвратит перекос фланцев и обеспечит правильное распределение давления на герметик.
После того как фланцы затянуты, необходимо провести проверку герметичности соединений. Для этого можно использовать специальный состав для проверки утечек, который наносится на места соединений. При наличии утечек на поверхности появятся пузырьки. В случае обнаружения утечек необходимо открутить фланцы, заменить поврежденные прокладки или герметик и повторно затянуть соединения с соблюдением требуемого момента.
Важно также убедиться, что герметик не выступает за пределы фланцев, так как это может привести к его выдавливанию в процессе эксплуатации, что в свою очередь вызовет утечку масла и повреждение механизмов.
Установка тормозного барабана и обратная сборка узла
После завершения работы с полуосью и её подшипниками можно приступать к установке тормозного барабана на ось. Важно правильно установить барабан, чтобы обеспечить надежную работу тормозной системы.
Перед установкой тщательно очистите внутреннюю поверхность тормозного барабана от грязи и ржавчины. Это обеспечит правильное прилегание к колодкам и предотвратит неравномерный износ. Осмотрите барабан на наличие трещин и деформаций, если такие имеются, замените его.
Положите тормозной барабан на ось, начиная с установки вала тормоза. Убедитесь, что отверстия на барабане совпадают с посадочными местами на оси, а также с отверстиями под крепежные болты.
Для фиксации барабана используйте новые болты, заранее смазав их резьбу антикоррозийной смазкой. Болты должны быть затянуты равномерно, используя динамометрический ключ, чтобы избежать повреждения крепежа или оси. Рекомендуемые моменты затяжки обычно указаны в инструкции по эксплуатации, но в большинстве случаев они составляют 200-250 Нм.
После установки тормозного барабана можно приступать к обратной сборке узла. Начните с установки подшипников в корпус полуоси, затем аккуратно вставьте полуось в мост. Убедитесь, что все элементы хорошо фиксируются и не имеют люфта.
Затем установите сальники и крышку, крепя их с использованием герметика для предотвращения утечек масла. После сборки обязательно проверьте на наличие посторонних звуков и люфта при вращении колес.
Перед окончательной сборкой рекомендуется проверить все соединения на затяжку и при необходимости подтянуть их. Убедитесь, что тормозная система функционирует корректно и не имеет люфта в механизмах.
Проверка работы моста после замены полуоси на холостом ходу
После установки левой полуоси на КАМАЗ необходимо провести проверку работы моста на холостом ходу. Это позволит выявить возможные неисправности и оценить корректность выполненной работы. Для начала, заведите двигатель и переключите трансмиссию в нейтральное положение.
Прослушайте звуки работы моста. Отсутствие посторонних шумов, таких как скрежет или стуки, свидетельствует о правильной установке. Важно отметить, что небольшие звуки, связанные с вращением шестеренок, могут быть нормой, но интенсивные удары или постоянный скрежет требуют немедленного вмешательства.
Затем проверьте работу полуоси на наличие люфта. Для этого остановите транспортное средство и попытайтесь вручную провернуть колесо, на котором была заменена полуось. Если люфт заметен, это может свидетельствовать о неправильной установке или повреждении подшипников.
Необходимо обратить внимание на отсутствие вибрации при движении на холостом ходу. Если наблюдается сильная вибрация, причиной может быть несоосность полуоси, повреждения шлицевых соединений или неправильная затяжка креплений. Для точной диагностики можно использовать диагностическое оборудование, чтобы проверить параметры вращения.
Проверка состояния масла в мосту также важна на данном этапе. Убедитесь, что уровень масла соответствует нормам. Если после замены полуоси в системе произошли утечки или уровень масла снизился, это может указывать на повреждение уплотнений или неправильно установленную полуось.
Наконец, проведите тест-драйв с небольшими ускорениями и торможениями. Это поможет убедиться, что полуось установлена корректно и мост работает стабильно при различных нагрузках.
Вопрос-ответ:
Какие инструменты понадобятся для установки левой полуоси на КАМАЗ своими руками?
Для самостоятельной установки левой полуоси на КАМАЗ потребуется стандартный набор инструментов: гаечные ключи, домкрат, баллонный ключ, торцевые головки, стяжка для пружины и, возможно, съемник для подшипников. Также понадобится смазка для соединений и, при необходимости, труба для увеличения рычага.
Как правильно снять старую полуось перед установкой новой на КАМАЗ?
Для снятия старой полуоси нужно сначала поднять заднюю ось автомобиля с помощью домкрата. Затем ослабить гайки крепления полуоси к мосту, снять тормозной барабан и открутить все соединения. После этого аккуратно извлечь полуось, избегая повреждений подшипников и других компонентов.
Какие особенности следует учитывать при установке левой полуоси на КАМАЗ?
При установке новой полуоси важно правильно выровнять её с фланцем моста, чтобы избежать перекоса. Также необходимо тщательно подтянуть все крепления, проверив состояние подшипников и сальников. Рекомендуется использовать только качественные детали, а также следить за моментом затяжки гаек, чтобы не повредить резьбу.
Какие могут возникнуть проблемы при установке левой полуоси и как их решить?
Одна из основных проблем — это трудности с извлечением старой полуоси, если она закисла или повреждена. В таком случае, может потребоваться использование специального съемника или нагревание деталей для облегчения демонтажа. Также возможны проблемы с несовпадением размеров, если использованы неоригинальные запчасти. Важно заранее проверить все детали и их совместимость.
