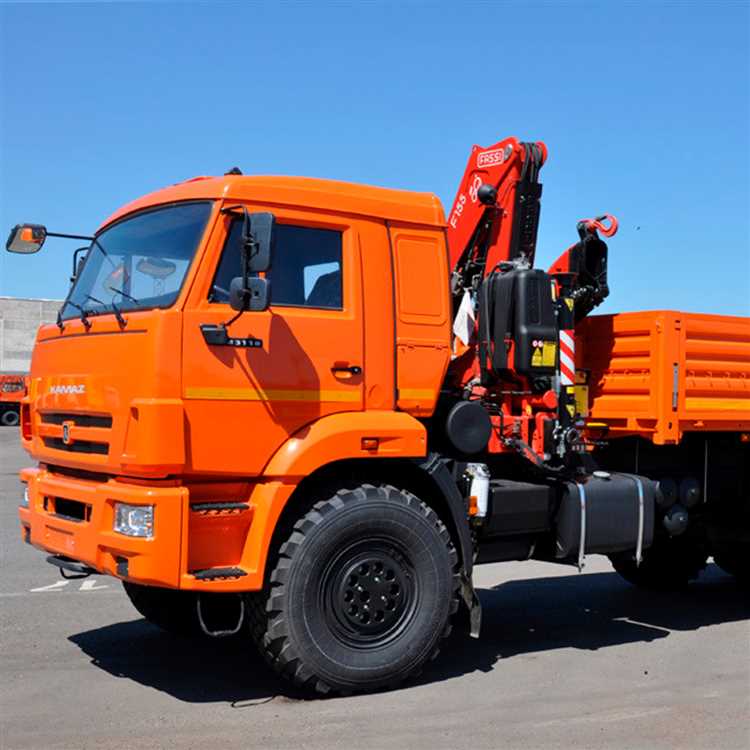

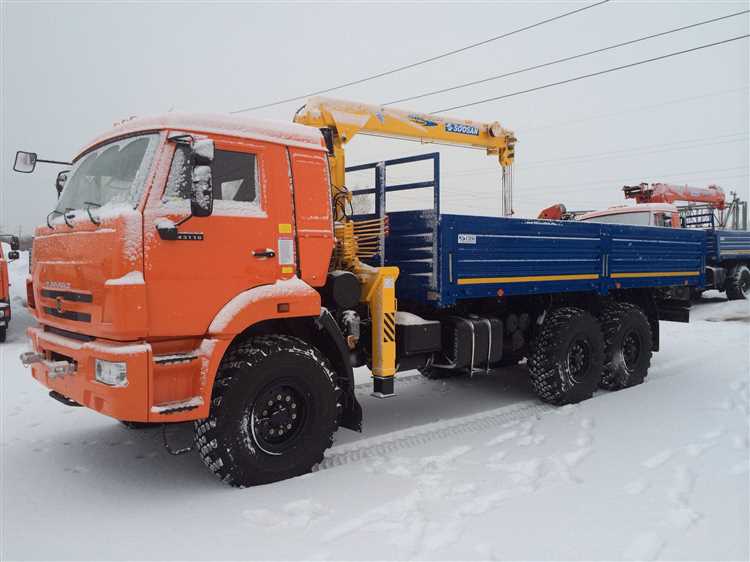

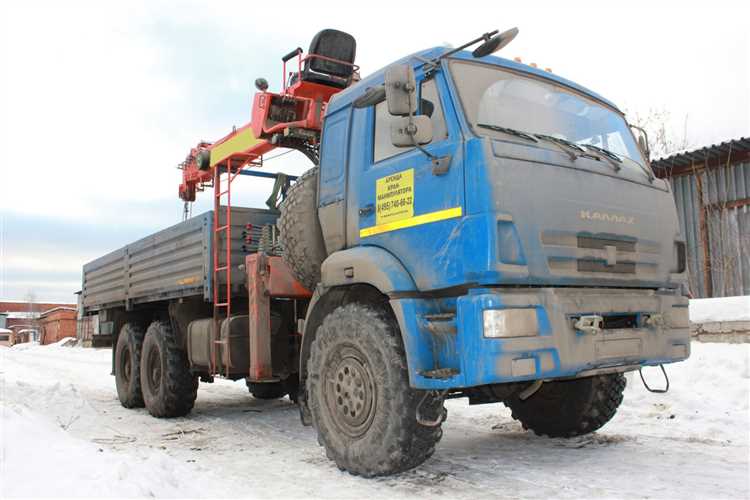

Кран-манипуляторная установка (КМУ) на базе КамАЗа-вездехода – решение, ориентированное на эксплуатацию в условиях ограниченной инфраструктуры. Такие машины востребованы в строительстве, энергетике, лесозаготовке и геологоразведке, где необходима автономная техника с высокой проходимостью и возможностью самостоятельной погрузки и разгрузки грузов массой от 1 до 7 тонн.
Выбор конкретной модели КамАЗа зависит от условий эксплуатации. Например, модификации 43118 и 5350 с колесной формулой 6×6 подходят для северных регионов и бездорожья. Шасси должно обеспечивать достаточный запас по нагрузке и иметь усиленную раму – установка КМУ требует перераспределения масс и расчета точек крепления, особенно при работе с вылетом стрелы до 10 метров.
При проектировании важно учитывать тип КМУ: монтируемая за кабиной, за грузовой платформой или в средней части рамы. Каждое расположение диктует свои требования к усилению лонжеронов, прокладке гидравлики и конфигурации электропитания. Производители вроде Palfinger, Fassi, ИТ-180 или ИМ-95 предоставляют технические карты с параметрами грузовых диаграмм, которые необходимо согласовать с характеристиками конкретного шасси.
Также необходимо предусмотреть сертификацию изменений в конструкции через специализированную лабораторию. По требованиям Технического регламента Таможенного союза (ТР ТС 018/2011), любые модификации, влияющие на безопасность, должны быть подтверждены протоколом испытаний и внесены в регистрационные документы.
Выбор подходящей модели КМУ под характеристики КамАЗа-вездехода
При подборе КМУ для установки на КамАЗ-вездеход ключевое значение имеют грузоподъёмность, габариты, тип шасси и распределение нагрузки по осям. Для моделей с колесной формулой 6×6 и 8×8 оптимально использовать КМУ с грузовым моментом от 8 до 15 т·м, обеспечивающие уверенную работу в условиях бездорожья без перегруза рамы и подвески.
Для КамАЗов с допустимой полной массой до 25 тонн, таких как 43118, рекомендуется установка манипуляторов массой до 2,5 тонн, с вылетом стрелы не более 8 метров. Превышение этих параметров приводит к смещению центра тяжести и нарушению устойчивости при работе на неровных поверхностях.
Необходим передний или центральный монтаж КМУ, так как задняя установка на вездеходе ограничивает проходимость и ухудшает развесовку. Гидравлические опоры должны иметь увеличенный ход и возможность установки на неровной поверхности.
При выборе между брендами целесообразно отдавать предпочтение моделям с усиленной стрелой и поворотной колонной на подшипниковой опоре – например, Palfinger PK15500, Soosan SCS746L или Kanglim KS1256GII. Они обеспечивают устойчивую работу на наклонных участках и устойчивость к кручению при манипуляциях с грузом в боковой зоне.
Гидросистема должна иметь отдельный бак и насос, а также возможность подключения к штатному двигателю без перегрузки системы охлаждения. Также критично наличие систем ограничения грузового момента и автоматического стабилизирования положения стрелы на сложном рельефе.
Анализ допустимой нагрузки на раму и шасси при монтаже КМУ
При установке крана манипуляторного устройства (КМУ) на шасси КамАЗ вездехода важно учитывать несколько ключевых факторов, которые напрямую влияют на эксплуатационные характеристики транспортного средства и безопасность. В первую очередь, необходимо тщательно рассчитать допустимую нагрузку на раму и шасси, чтобы избежать повреждений структуры автомобиля и обеспечить долговечность конструкции.
Один из главных факторов, влияющих на допустимую нагрузку – это характеристики рамы КамАЗа. Рама вездехода должна быть рассчитана на определённый вес, который учитывает как вес КМУ, так и дополнительные элементы, такие как усилители, гидравлические системы и опорные конструкции. Средняя нагрузка, которую можно безопасно перенести на раму, зависит от модели КамАЗа и её конфигурации, но в общем случае она составляет около 10-15% от общего допустимого веса транспортного средства.
Для более точного расчёта учитываются следующие параметры:
1. Максимальный вес КМУ. Современные КМУ могут весить от 1 до 6 тонн, в зависимости от модели и типа установки. Вес КМУ должен быть соотнесён с техническими характеристиками рамы и шасси.
2. Распределение нагрузки. При монтаже КМУ необходимо учитывать, как именно нагрузка будет распределяться на раму. Неправильное распределение может привести к деформациям в местах крепления или даже к поломке элементов рамы.
3. Усиление рамы и шасси. В случае установки тяжёлого или мощного КМУ может потребоваться дополнительное усиление рамы с помощью специальных конструктивных элементов. Это позволит снизить риск деформаций и увеличит срок службы автомобиля.
4. Гидравлические системы и оборудование. Важно учесть не только вес самого крана, но и оборудование, которое используется в процессе его работы. Установки с большим количеством гидравлических элементов могут существенно повысить нагрузку на раму.
5. Эксплуатационные условия. Вездеходы, как правило, работают в условиях повышенной нагрузки, что означает высокие динамические воздействия на раму. КМУ должен быть установлен так, чтобы его эксплуатация не выходила за пределы допустимых нагрузок на шасси в условиях, с которыми сталкивается вездеход.
Основное внимание при установке КМУ стоит уделить качеству крепления и правильному выбору точек опоры. Установка не должна вызывать перегрузки в месте крепления, иначе это приведёт к трещинам или другим повреждениям рамы. Для обеспечения равномерного распределения нагрузки иногда устанавливаются дополнительные поддерживающие элементы.

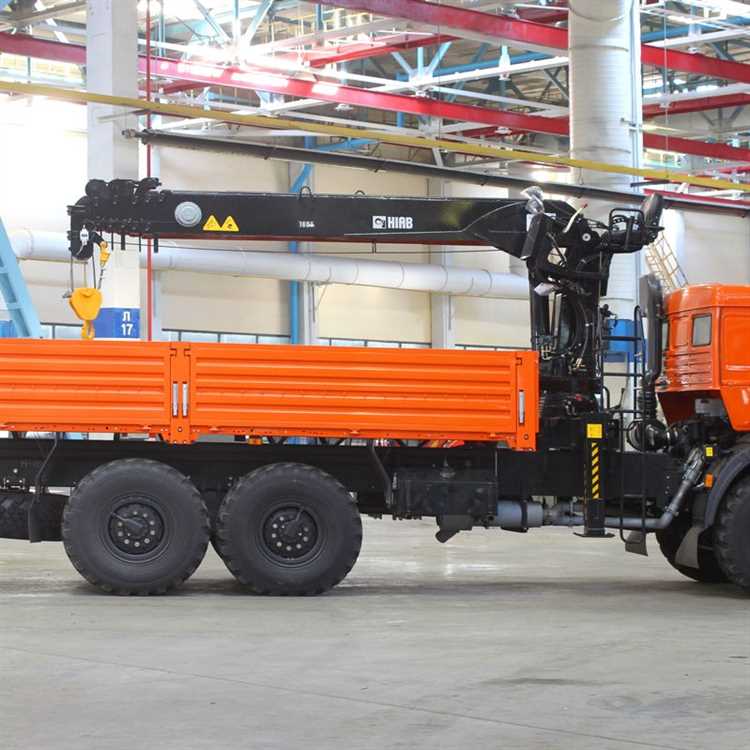

Определение места установки КМУ с учётом центра тяжести и проходимости
При установке крана-манипулятора (КМУ) на вездеход типа КамАЗ важно учитывать влияние на центр тяжести автомобиля и его проходимость. Неправильно выбранное место для установки может привести к ухудшению устойчивости, нарушению баланса и снижению проходимости в сложных условиях.
Центр тяжести автомобиля играет ключевую роль в его маневренности и устойчивости, особенно в условиях бездорожья. Находясь на высоком уровне или смещённый вбок, он может существенно повлиять на стабилизацию вездехода при движении по неровной местности.
Основные рекомендации по выбору места установки:
- Низкое расположение: Установка КМУ должна осуществляться как можно ближе к оси автомобиля, желательно в передней части кузова, чтобы не смещать центр тяжести вверх. Это повысит устойчивость в условиях наклонных поверхностей.
- Сбалансированность нагрузки: Место установки должно обеспечивать равномерное распределение нагрузки, что минимизирует перекосы и улучшает проходимость при подъеме или сплошной нагрузке.
- Пространство для маневра: Для эффективной работы манипулятора важно оставить достаточно места для его работы. Важно, чтобы при подъеме груза не происходило перекосов, которые могут снизить проходимость.
- Удалённость от оси: Установка КМУ слишком близко к задней оси может сделать заднюю часть автомобиля слишком тяжёлой, что затруднит движение на подъёмных участках. Оптимальное расстояние от оси зависит от модели вездехода, но должно быть достаточно, чтобы не нарушать баланс.
- Проходимость в условиях бездорожья: Нахождение КМУ в передней части машины, возможно, обеспечит лучшую проходимость, особенно при движении в подъём. При этом важно, чтобы манипулятор не мешал взаимодействию с другими элементами подвески.
Установка КМУ в задней части, как правило, предпочтительнее на моделях, где задняя ось не подвергается излишней нагрузке, а передняя часть позволяет двигаться без потери устойчивости.
При расчёте места установки необходимо также учитывать, что наличие дополнительных грузов в кузове может влиять на равномерность распределения веса, поэтому рекомендуется использовать дополнительные стабилизаторы и системы балансировки для обеспечения оптимальной работы машины на любых участках местности.
Подготовка рамы КамАЗа к установке КМУ: усиление и адаптация
Для успешной установки крано-манипуляторной установки (КМУ) на вездеход КамАЗ необходимо выполнить ряд технических мероприятий, направленных на усиление и адаптацию рамы. Процесс начинается с оценки текущего состояния рамы, учитывая нагрузочные характеристики и эксплуатационные условия, в которых будет работать автомобиль.
Усиление рамы начинается с расчёта дополнительных усилий, которые будут восприниматься рамой при работе с КМУ. Важно учитывать не только статическую нагрузку от крана, но и динамические воздействия при манипуляциях с грузом. Это предполагает использование специальных уголков, швеллеров и стальных пластин для укрепления наиболее уязвимых участков рамы. Особое внимание уделяется зонам крепления КМУ, где основное внимание следует уделить усилению не только боковых участков, но и центральной части рамы, где концентрируются основные нагрузки.
Адаптация рамы включает в себя создание соответствующих монтажных мест для крепления установки. В большинстве случаев для этого необходимо произвести вырезы в существующих элементах рамы или сварные работы по добавлению усилителей. Важно обеспечить точность крепежных отверстий, что предотвратит возникновение напряжений в раме. Для сварки следует использовать высокопрочные материалы, которые смогут выдержать динамические нагрузки, возникающие при эксплуатации КМУ в условиях повышенных нагрузок и маневренности вездехода.
Монтаж дополнительных опор также играет ключевую роль. Для снижения деформаций при работе с КМУ рекомендуется установить дополнительные опоры под раму, которые перераспределят нагрузку и увеличат устойчивость всего транспортного средства. В некоторых случаях требуется установка усиленных балок по бокам рамы или поперечных распорок для предотвращения прогиба в местах установки манипулятора.
После проведения усиления и адаптации рамы важно провести проверку на соответствие конструкции грузоподъемности автомобиля. Это помогает избежать перегрузки рамы, что может привести к её деформации или поломке КМУ. Важно также выполнить контроль качества сварных швов и убедиться в прочности всех соединений, что позволит обеспечить долгосрочную эксплуатацию машины.
Особенности подключения гидравлики КМУ к двигателю КамАЗа
Подключение гидравлической системы КМУ (кран манипулятор универсальный) к двигателю КамАЗа требует точности и учета ряда технических факторов, чтобы обеспечить эффективную работу установки без перегрузок и неисправностей.
Основные этапы подключения включают выбор и установку насосов, фильтров и соединений, а также грамотное распределение нагрузки между двигателем и гидросистемой.
- Выбор насоса: Для корректного функционирования гидравлики КМУ на КамАЗе используется насос с приводом от коленчатого вала двигателя. Насос должен обеспечивать необходимую производительность для работы КМУ при различных оборотах двигателя. Важно, чтобы насос не перегружал двигатель и не снижал его мощность.
- Тип привода: Чаще всего используется шкивовой или фланцевый привод. Шкивовая система позволяет более гибко настраивать передачу мощности, но требует установки дополнительных деталей, таких как ремни и натяжители. Фланцевое соединение предпочтительнее для более компактных установок.
- Расположение насоса: Насос гидросистемы может быть установлен непосредственно на двигателе КамАЗа или в кузове, в зависимости от конструкции КМУ. Важно обеспечить минимальные потери давления и длины трубопроводов, чтобы избежать излишних перегревов и потерь мощности.
- Учет мощности двигателя: Гидравлическая система должна работать в пределах мощности двигателя, чтобы не возникало излишней нагрузки. Для этого рекомендуется устанавливать манометр для контроля давления в системе и использовать регуляторы оборотов насоса, что позволит избежать перегрузки.
- Фильтрация масла: Для защиты гидравлической системы необходимо установить фильтры на входе и выходе насоса. Это предотвратит попадание загрязнений в систему и обеспечит долговечность элементов КМУ.
- Соединения и трубопроводка: Все соединения трубопроводов должны быть герметичными и выдерживать рабочее давление. Использование качественных фланцев и уплотнительных колец минимизирует риск утечек. Для подключения рекомендуется использовать соединения с внешними резьбовыми и фланцевыми соединениями.
В результате грамотного подключения гидравлической системы к двигателю КамАЗа обеспечивается стабильная работа КМУ, что снижает риск поломок и улучшает общую эффективность установки.
Учет требований сертификации и регистрации КМУ на спецтехнике
Первоначально, необходимо пройти процедуру сертификации самого крана-манипулятора. КМУ должен быть сертифицирован в соответствии с нормативными требованиями ГОСТ Р и Техническим регламентом о безопасности машин и оборудования. Сертификация включает испытания на соответствие технико-эксплуатационным характеристикам, а также на безопасность работы при максимальных и минимальных нагрузках. Все документы, подтверждающие успешное прохождение сертификации, должны быть в комплекте с оборудованием.
После установки КМУ на спецтехнику, следует зарегистрировать саму спецтехнику, если установка КМУ изменяет технические характеристики автомобиля, например, увеличивает его массу или изменяет габариты. Это необходимо для внесения изменений в регистрационные документы транспортного средства. Регистрация изменений производится в ГИБДД, где проводится проверка соответствия установленного оборудования требованиям безопасности. В некоторых случаях может потребоваться внесение изменений в паспорт транспортного средства (ПТС) и проведение дополнительной экспертизы.
Для подтверждения правильности установки и соблюдения всех норм, специалистами проводится контрольная проверка, которая может включать осмотр креплений, проверку систем управления и гидравлики КМУ. Важно, чтобы на момент регистрации были подготовлены все соответствующие технические документы, включая паспорт установленного оборудования, а также протоколы испытаний и сертификации КМУ.
Кроме того, при эксплуатации спецтехники с установленным КМУ следует учитывать требования по техническому обслуживанию и ремонту, что также может повлиять на сертификацию и регистрацию. В случае замены или модернизации КМУ потребуется повторная сертификация и регистрация, поскольку любые изменения в конструкции или технических характеристиках могут повлиять на безопасность эксплуатации.
Порядок внесения изменений в ПТС после установки КМУ
После установки КМУ (крана-манипулятора) на КамАЗ вездеход необходимо внести изменения в ПТС (Паспорт транспортного средства). Это обязательный процесс, так как установка нового оборудования влияет на технические характеристики автомобиля и его эксплуатационные параметры.
Шаг 1. Подготовка документации
Для внесения изменений в ПТС потребуется подготовить ряд документов. Среди них: акт выполненных работ по установке КМУ, сертификат соответствия установленного оборудования, а также документы, подтверждающие квалификацию специалистов, проводивших установку. Важно, чтобы все данные соответствовали требованиям производителя и законодательства.
Шаг 2. Обращение в ГИБДД
После подготовки необходимых документов следует обратиться в местное отделение ГИБДД для подачи заявления на внесение изменений. На этом этапе сотрудник ГИБДД проверяет соответствие установленных изменений техническому паспорту автомобиля и неукоснительное соблюдение всех норм безопасности.
Шаг 3. Осмотр транспортного средства
Представители ГИБДД проводят осмотр автомобиля для проверки факта установки КМУ. Осмотр может включать проверку маркировки, креплений и соответствие установленного оборудования техническим стандартам. Рекомендуется заранее убедиться, что установка КМУ выполнена с соблюдением всех норм, чтобы избежать проблем на этом этапе.
Шаг 4. Внесение изменений в ПТС
После осмотра сотрудник ГИБДД вносит изменения в ПТС. В большинстве случаев изменения касаются раздела о конструкции автомобиля, где добавляется информация о установленном оборудовании, его характеристиках и назначении. Также может быть изменен вес транспортного средства в зависимости от веса КМУ.
Шаг 5. Получение нового ПТС
По завершении процесса внесения изменений владельцу выдается обновленный ПТС. Важно отметить, что процедура внесения изменений в ПТС занимает несколько дней, поэтому следует заранее планировать время для оформления всех документов.
Шаг 6. Учет в страховых компаниях
После получения нового ПТС важно уведомить свою страховую компанию о внесенных изменениях. Это необходимо для корректировки условий страховки, так как изменение конструкции автомобиля может повлиять на стоимость страховки и ее условия.
Порядок внесения изменений в ПТС – важный этап, который обеспечивает легальность использования автомобиля с установленным КМУ. Соблюдение всех требований законодательства и правильная подготовка документов помогут избежать штрафов и других проблем в процессе эксплуатации.
Вопрос-ответ:
Что представляет собой установка КМУ на КамАЗе-вездеходе?
Установка КМУ (крано-манипуляторной установки) на КамАЗе-вездеходе представляет собой механическую систему, которая сочетает в себе функции крана и манипулятора. КМУ используется для подъема, транспортировки и установки грузов. Это позволяет значительно увеличить функциональность вездехода, расширяя его возможности по работе в условиях труднодоступных местностей, таких как болота, снежные покрытия и другие сложные ландшафты.
Как влияет наличие установки КМУ на проходимость КамАЗа-вездехода?
Установка КМУ на КамАЗ-вездеходе не ухудшает его проходимости, поскольку конструкция машины и манипулятор специально адаптированы для работы в экстремальных условиях. КМУ обычно фиксируется таким образом, чтобы не мешать движению вездехода и не препятствовать преодолению сложных препятствий. Однако при тяжелых маневрах или в условиях сильного бездорожья, манипулятор может немного повлиять на устойчивость транспортного средства, если не использовать его с осторожностью.
Какие особенности монтажа установки КМУ на КамАЗ-вездеходе?
Монтаж установки КМУ на КамАЗ-вездеходе требует точных расчетов и учета характеристик транспортного средства. Основные этапы включают подготовку крепежных точек на шасси, установку гидравлической системы и подсоединение к электрической системе машины. Важно, чтобы установка была выполнена с учетом веса манипулятора и баланса машины, чтобы не нарушить ее устойчивость и безопасность. Специалисты должны следить за правильностью всех креплений, а также провести настройку работы гидравлики и манипулятора.

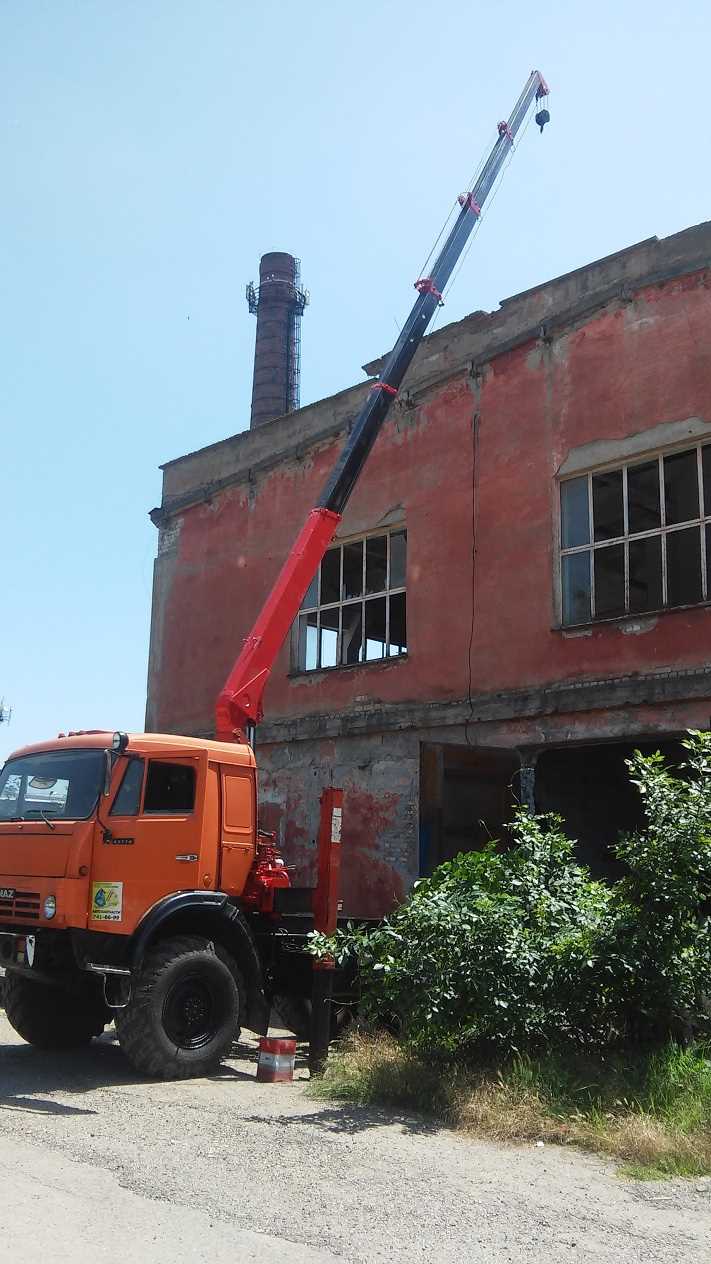

Какие виды работ можно выполнять с использованием установки КМУ на КамАЗе-вездеходе?
С помощью установки КМУ на КамАЗе-вездеходе можно выполнять различные работы, связанные с транспортировкой и установкой тяжелых грузов. Это могут быть работы по поднятию и перемещению строительных материалов, монтаже оборудования в труднодоступных местах, а также работы по спасению и эвакуации. Вездеход с КМУ особенно эффективен в условиях, где стандартные грузовые автомобили не могут проехать, такие как болота, болотистые местности или заснеженные участки.
Какие преимущества дает установка КМУ на КамАЗ-вездеходе по сравнению с обычным автомобилем?
Установка КМУ на КамАЗе-вездеходе дает ряд преимуществ по сравнению с обычным автомобилем. В первую очередь, она расширяет функциональные возможности машины, позволяя ей не только перевозить грузы, но и эффективно работать с их перемещением и установкой. В сочетании с проходимостью вездехода, КМУ позволяет работать в условиях, недоступных для обычных автомобилей, например, при спасательных операциях или строительстве в отдаленных районах. Такая комбинация делает КамАЗ-вездеход с КМУ многофункциональным и незаменимым помощником в различных отраслях.
Как правильно включать установку КМУ на КамАЗе-вездеходе?
Для включения установки КМУ (кран манипуляторная установка) на КамАЗе-вездеходе необходимо следовать нескольким этапам. Во-первых, убедитесь, что все соединения и системы, связанные с установкой, находятся в рабочем состоянии. Затем включите двигатель автомобиля и активируйте гидравлическую систему, на которой работает КМУ. Важно соблюдать инструкцию производителя, чтобы избежать перегрузки и поломок. Для запуска установки необходимо использовать соответствующие рычаги управления на панели управления КМУ, при этом контролировать давление в системе, чтобы избежать аварийных ситуаций. Если установка включает дополнительные функции, такие как подъем или поворот стрелы, их нужно активировать поочередно, соблюдая безопасные условия работы.
Какие особенности эксплуатации установки КМУ на КамАЗе-вездеходе в условиях сложных дорог?
Эксплуатация установки КМУ на КамАЗе-вездеходе в условиях сложных дорог требует особого внимания к состоянию всех систем автомобиля, так как в таких условиях нагрузка на оборудование увеличивается. Важно учитывать, что вездеходы чаще всего используются в местах с ограниченным доступом и на сложных маршрутах, где требуют повышенной надежности и устойчивости к экстремальным условиям. Кран-манипуляторная установка, установленная на КамАЗе, должна быть оснащена дополнительной системой стабилизации, чтобы избежать повреждений при подъеме тяжелых грузов на неровных поверхностях. В условиях труднопроходимых дорог рекомендуется часто проверять давление в гидросистеме и состояние шлангов, а также соблюдать ограничения по весу, чтобы не перегружать машину. Также следует внимательно следить за тем, чтобы на установке не возникали блокировки или заедания механизмов в условиях грязи или снега.
