КАМАЗ 43118 комплектуется системой охлаждения с вискомуфтой вентилятора, которая активируется автоматически при повышении температуры охлаждающей жидкости. Однако в условиях экстремальной нагрузки – продолжительного подъёма, работы в жарком климате или движения на пониженных передачах – автоматического режима может быть недостаточно. Это приводит к перегреву двигателя, особенно при наличии загрязнённого радиатора или сниженной производительности насоса охлаждающей жидкости.
Принудительное включение вентилятора позволяет заранее предотвратить рост температуры до критических значений. На практике водители часто прибегают к установке дополнительного переключателя в кабине, подключённого к цепи электромагнитной муфты вентилятора. Такой подход позволяет вручную управлять моментом активации вентиляции, не дожидаясь срабатывания штатного термовыключателя.
Для корректного монтажа принудительного включения рекомендуется использовать герметичный тумблер с фиксацией, соединённый через реле в цепь питания электромагнитной муфты. Подключение выполняется параллельно штатной системе управления, что сохраняет автоматическую функцию и даёт возможность ручного управления при необходимости. Обязательно использовать предохранитель номиналом 10 А в цепи управления для защиты от короткого замыкания.
Перед вмешательством в систему важно проверить состояние радиатора, вискомуфты и термостата. Принудительное включение не должно быть компенсацией неисправностей, а использоваться как дополнение при высоких тепловых нагрузках. Такой подход повышает надёжность работы двигателя КАМАЗ 43118 в тяжёлых условиях эксплуатации.
Назначение и конструкция системы охлаждения КАМАЗ 43118
Система охлаждения КАМАЗ 43118 предназначена для стабилизации температурного режима дизельного двигателя модели КамАЗ-740. Устойчивое охлаждение обеспечивает оптимальные условия для работы цилиндро-поршневой группы, предотвращает перегрев головки блока и снижает термические нагрузки на масло и турбокомпрессор.
В конструкции используется жидкостная замкнутая система с принудительной циркуляцией. Основу составляет алюминиевый радиатор, оборудованный двумя бачками и трубчатыми рядами. Теплоносителем служит антифриз на основе этиленгликоля, циркулирующий через каналы блока и головки цилиндров.
Центральным элементом циркуляции является центробежный насос, приводимый в движение клиноременной передачей от коленчатого вала. Для регулирования температуры предусмотрен термостат с восковым термоэлементом, открывающий или перекрывающий поток жидкости в радиатор в зависимости от температуры охлаждающей жидкости.
Вентилятор с восьмилопастной металлической крыльчаткой установлен на муфте привода и работает в зависимости от температуры и управляющего давления в пневмосистеме. При выходе температуры за допустимые пределы включается электропневматический клапан, обеспечивая жесткое соединение вентилятора с приводом.
Рекомендация: Контролируйте чистоту сот радиатора и состояние термостата не реже одного раза в сезон. Загрязнение снижает теплообмен, а неисправность термостата приводит к перегреву или переохлаждению двигателя.
Важно: Давление в системе должно поддерживаться в пределах 0,8–1,0 кгс/см². Утечки или пониженное давление свидетельствуют о неисправности крышки расширительного бачка или шлангов.
Когда требуется принудительное включение вентилятора
Принудительное включение вентилятора на КАМАЗ 43118 необходимо в условиях, когда штатная система управления теряет эффективность или не успевает среагировать на критическое повышение температуры.
- Движение по пересечённой местности на низкой скорости – отсутствует достаточный поток воздуха через радиатор, и температура охлаждающей жидкости стабильно превышает 95 °C.
- Работа двигателя в стоячем режиме – во время продолжительной стоянки с включённым двигателем естественное охлаждение отсутствует, особенно при температуре окружающей среды выше +30 °C.
- Буксировка тяжёлых прицепов – нагрузка на двигатель резко возрастает, система охлаждения может не справляться, особенно при затяжных подъёмах.
- Неисправность вискомуфты вентилятора или термодатчика – при отказе автоматического управления температура охлаждающей жидкости быстро достигает аварийных значений.
- Эксплуатация в условиях запылённости – загрязнение радиатора пылью и грязью снижает теплоотдачу, и даже при нормальной работе термостата требуется дополнительное охлаждение.
Оптимальным решением является установка кнопки принудительного включения вентилятора в кабине, с учётом защиты цепи через предохранитель. Это позволяет водителю оперативно реагировать при достижении температуры 100–105 °C, не дожидаясь срабатывания аварийной сигнализации перегрева.
Способы активации вентилятора вручную на КАМАЗ 43118
На КАМАЗ 43118 с двигателями, оборудованными вязкостной муфтой вентилятора, ручное включение возможно через модификацию электрической схемы. Один из эффективных способов – установка тумблера на приборной панели с подачей напряжения на электромагнитный клапан муфты. Контакт берётся с цепи зажигания, подключение осуществляется через предохранитель 5–10 А, исключая перегрев провода.
Если используется электронный блок управления (например, ЯМЗ-ЭБУ), активировать вентилятор вручную можно через диагностический разъём, отправив соответствующую команду с ноутбука через ПО типа «Диамаг» или «Диагност». Однако этот способ требует базовых навыков работы с ЭБУ и доступа к лицензированному программному обеспечению.
На машинах с механическим приводом вентилятора можно установить размыкатель термомуфты. Для этого на патрубке системы охлаждения монтируется датчик температуры с переключателем. При достижении заданной температуры или по желанию водителя, цепь замыкается, вентилятор включается независимо от штатной автоматики.
Ещё один способ – монтаж термореле с ручной активацией. Устройство подключается к цепи вентилятора и позволяет вручную замкнуть контакт, независимо от показаний датчиков. Подходит для временной активации при движении в тяжёлых условиях (например, на бездорожье или в горной местности).
Все доработки необходимо выполнять с соблюдением схем электропроводки автомобиля и обязательным использованием термоусадки, герметиков и контактных групп промышленного качества. Нарушения в изоляции или монтаж с «скрутками» недопустимы, особенно в условиях вибраций и пыли.
Использование пневматического клапана для включения вентилятора
На КАМАЗ 43118 возможна модификация системы охлаждения с использованием пневматического клапана для принудительного включения вентилятора. Такой подход позволяет отказаться от зависимости только от температурного датчика и обеспечить оперативное управление при необходимости дополнительного охлаждения, например, при длительной работе двигателя на малых оборотах.
Для реализации требуется установка пневмоклапана, рассчитанного на давление до 8 атм, с возможностью ручного управления из кабины. Оптимально использовать нормально закрытый клапан, подключённый к магистрали пневмосистемы автомобиля. Включение осуществляется подачей давления на управляющий порт, что обеспечивает активацию привода муфты вентилятора.
Подачу воздуха рекомендуется организовать через трехходовой клапан с фиксатором, установленный на панели приборов. Это позволит водителю включать вентилятор вне зависимости от автоматических режимов. Обратный клапан в цепи предотвратит падение давления в основной магистрали при утечках.
Монтаж пневмоклапана целесообразно производить на раме вблизи вентилятора для минимизации длины управляющих шлангов. Соединения необходимо уплотнять фторопластовой лентой или анаэробным герметиком, чтобы исключить утечку воздуха под давлением. Рабочая температура клапана должна соответствовать условиям эксплуатации, не менее -40 °C…+120 °C.
При правильной установке и герметизации система обеспечивает надежное управление вентилятором, снижая риск перегрева двигателя при повышенной нагрузке или в условиях бездорожья. Периодическая проверка состояния клапана и шлангов обязательна для предотвращения отказа системы охлаждения.

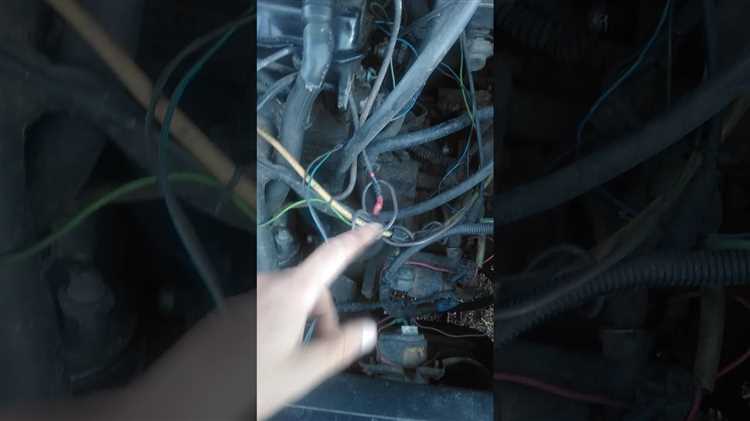

Подключение тумблера к цепи управления вентилятором
Подключение тумблера к цепи управления вентилятором на КАМАЗ 43118 требует правильного выбора места установки, а также соблюдения схемы подключения для корректной работы системы. Обычно тумблер подключается через реле, чтобы избежать перегрузки ключевых элементов цепи.
Для начала потребуется выбрать подходящий тумблер, который соответствует мощности вентилятора и защищает от коротких замыканий. Рекомендуется использовать тумблер с маркировкой, соответствующей требованиям автомобиля (например, на токи до 20 А), чтобы обеспечить надежную работу системы. Важно помнить, что тумблер должен быть установлен в легко доступном месте для водителя, чтобы он мог быстро включить вентилятор в случае необходимости.
При установке тумблера необходимо использовать качественные провода с сечением, соответствующим току, который будет проходить через цепь. Для безопасности проводка должна быть защищена от перегрева и механических повреждений, а все соединения – тщательно изолированы.
Для исключения ошибок при подключении важно также учитывать полярность при подсоединении проводов к тумблеру и реле. Неверное подключение может привести к выходу системы из строя. Рекомендуется перед финальной сборкой проверить соединения на надежность и отсутствие коротких замыканий с помощью мультиметра.
Заключительный этап – тестирование системы. После установки тумблера следует включить его и проверить работу вентилятора. Вентилятор должен начать работать при активации тумблера, что подтвердит правильность подключения.
Проверка работы вентилятора после принудительного включения
После принудительного включения вентилятора на КАМАЗ 43118 важно удостовериться в его исправности и правильной работе. Для этого необходимо выполнить несколько ключевых проверок.
Первым шагом следует убедиться, что вентилятор функционирует без посторонних шумов, вибраций и скрипов. Включите систему и наблюдайте за движением лопастей вентилятора. Они должны двигаться плавно и без задержек.
Проверьте рабочее напряжение системы. При нормальной работе вентилятора напряжение на контактах его двигателя должно соответствовать указанным в технической документации. Отклонения от нормы могут свидетельствовать о неисправности проводки или самого вентилятора.
Следующий момент – температура двигателя. Принудительное включение вентилятора должно эффективно снижать перегрев. После нескольких минут работы вентилятора проверьте показания температурного датчика. Если температура продолжает повышаться, возможно, вентилятора недостаточно для охлаждения или имеется утечка хладагента в системе.
Необходимо также проверить состояние датчиков температуры и термовыключателя, управляющего включением вентилятора. Если они неисправны, вентилятор может не срабатывать вовремя или работать с перебоями.
Наконец, оцените общую эффективность охлаждения после работы вентилятора. Если температура двигателя стабилизировалась в пределах нормы, система работает корректно. Если же температура продолжает расти, возможно, стоит проверить радиатор или уровень охлаждающей жидкости.
Возможные неисправности при ручном управлении вентилятором
При ручном управлении вентилятором на КАМАЗ 43118 могут возникать различные неисправности, которые влияют на его работу и эффективность охлаждения двигателя. Рассмотрим основные из них.
1. Неисправности в проводке и соединениях. Неправильная работа вентилятора может быть связана с плохими контактами или обрывами проводов в системе управления. Особенно это актуально для старых автомобилей, где износ проводки может привести к ее повреждению. Рекомендуется регулярно проверять проводку на наличие изломов, коррозии и надежность соединений.
2. Неисправности реле управления. Реле, которое отвечает за включение вентилятора, может выйти из строя. При этом вентилятор либо не включается вообще, либо включается в неправильное время. Это требует диагностики реле с использованием мультиметра и его замены в случае необходимости.
3. Механические повреждения вентилятора. На вентиляторе могут возникнуть механические повреждения, такие как износ подшипников или повреждения лопастей. В случае неисправности вентилятор может работать с перебоями или вовсе не вращаться. Для предотвращения таких поломок следует проверять состояние вентилятора, его крыльчатки и подшипников.
4. Проблемы с температурным датчиком. Если температурный датчик неисправен, то система может получать некорректную информацию и не включать вентилятор вовремя. Проверка датчика температуры и его замена в случае выхода из строя поможет избежать перегрева двигателя.
5. Залипание или отказ механизма управления. В случае использования старой системы управления вентилятором, механизм может изнашиваться, что приводит к невозможности переключения между режимами работы. Это требует проверки и, при необходимости, замены механизма.
6. Невозможность регулировки скорости работы вентилятора. При ручном управлении вентилятором может возникнуть ситуация, когда регулировка скорости не работает должным образом. В таком случае стоит проверить переключатели, а также наличие засоров или повреждений в системе регулировки.
Для предупреждения этих неисправностей рекомендуется регулярно проводить диагностику и техническое обслуживание системы вентиляции, включая проверку проводки, реле, механических компонентов и датчиков. В случае возникновения неисправностей – не откладывать ремонт, чтобы избежать более серьезных поломок в будущем.
Вопрос-ответ:
Что такое принудительное включение вентилятора на КАМАЗ 43118 и зачем оно нужно?
Принудительное включение вентилятора на КАМАЗ 43118 используется для повышения эффективности охлаждения двигателя, особенно в условиях сильных нагрузок или высоких температур. Это позволяет предотвратить перегрев двигателя и поддерживать его нормальную работу в экстремальных условиях. Система может включать вентилятор вручную, если температура охлаждающей жидкости или двигателя превышает допустимые пределы.
Как работает система принудительного включения вентилятора на КАМАЗ 43118?
Система принудительного включения вентилятора работает с помощью датчиков температуры, установленных на двигателе или в системе охлаждения. Когда температура охлаждающей жидкости превышает заданный порог, электронный блок управления получает сигнал и активирует вентилятор, даже если в обычных условиях его работа не требуется. Это предотвращает перегрев двигателя и обеспечивает стабильную работу в тяжёлых условиях.
Может ли принудительное включение вентилятора на КАМАЗ 43118 привести к излишнему расходу топлива?
Да, принудительное включение вентилятора может привести к увеличению расхода топлива. Вентилятор, включающийся при высоких температурах, может создавать дополнительную нагрузку на двигатель, что приводит к повышенному потреблению топлива. Однако это неизбежно, если учесть, что вентилятор помогает предотвратить перегрев двигателя, что важнее для его долгосрочной работы.
Какие признаки неисправности системы принудительного включения вентилятора на КАМАЗ 43118?
Признаки неисправности могут включать постоянную работу вентилятора при нормальной температуре двигателя, отсутствие включения вентилятора при перегреве или его неполная работа. Также стоит обратить внимание на странные шумы или вибрации, возникающие при включении вентилятора. В случае таких неисправностей рекомендуется провести диагностику системы и, если необходимо, заменить датчики или вентилятор.
Как самому проверить работу системы принудительного включения вентилятора на КАМАЗ 43118?
Для проверки работы системы принудительного включения вентилятора нужно сначала обратить внимание на показания температуры двигателя во время работы. Если температура достигает высоких значений, а вентилятор не включается, возможно, есть проблема с датчиком или самим вентилятором. Также стоит проверить проводку и соединения на наличие повреждений. В случае сомнений можно провести диагностику с помощью специализированного оборудования в сервисном центре.
